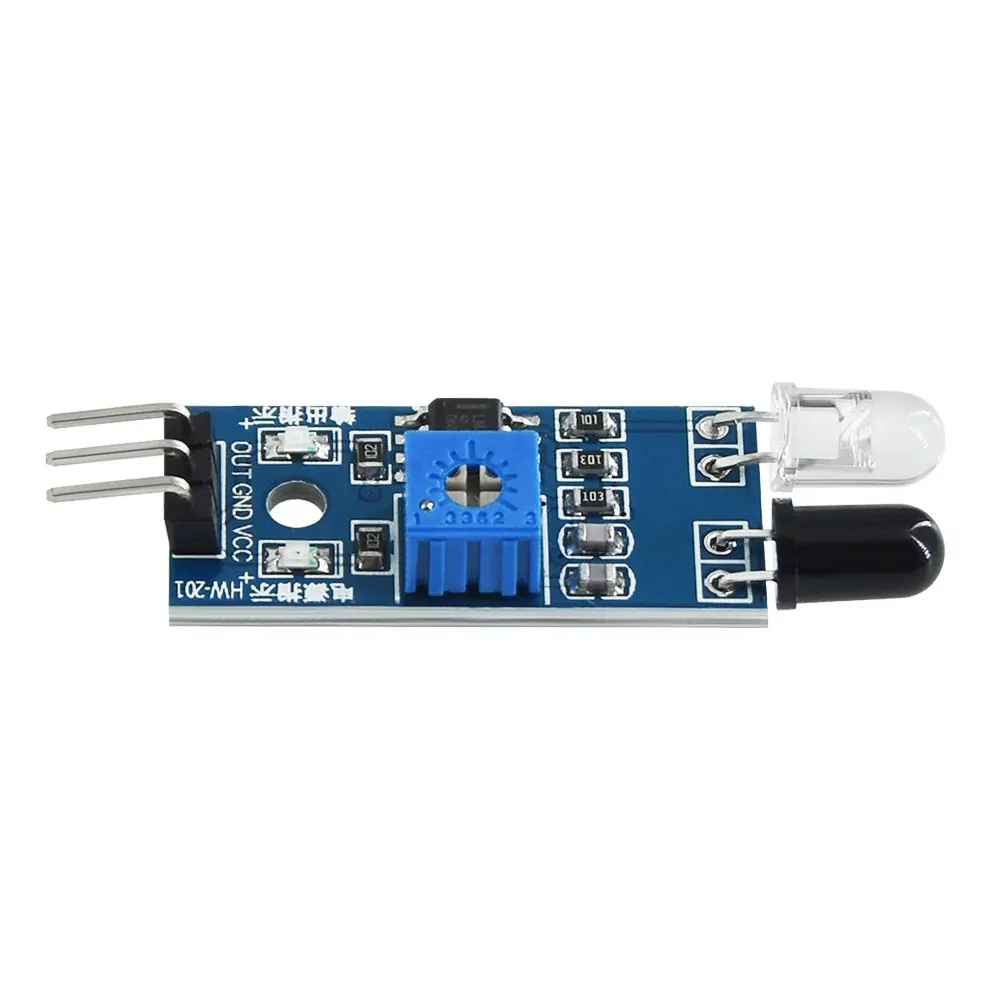

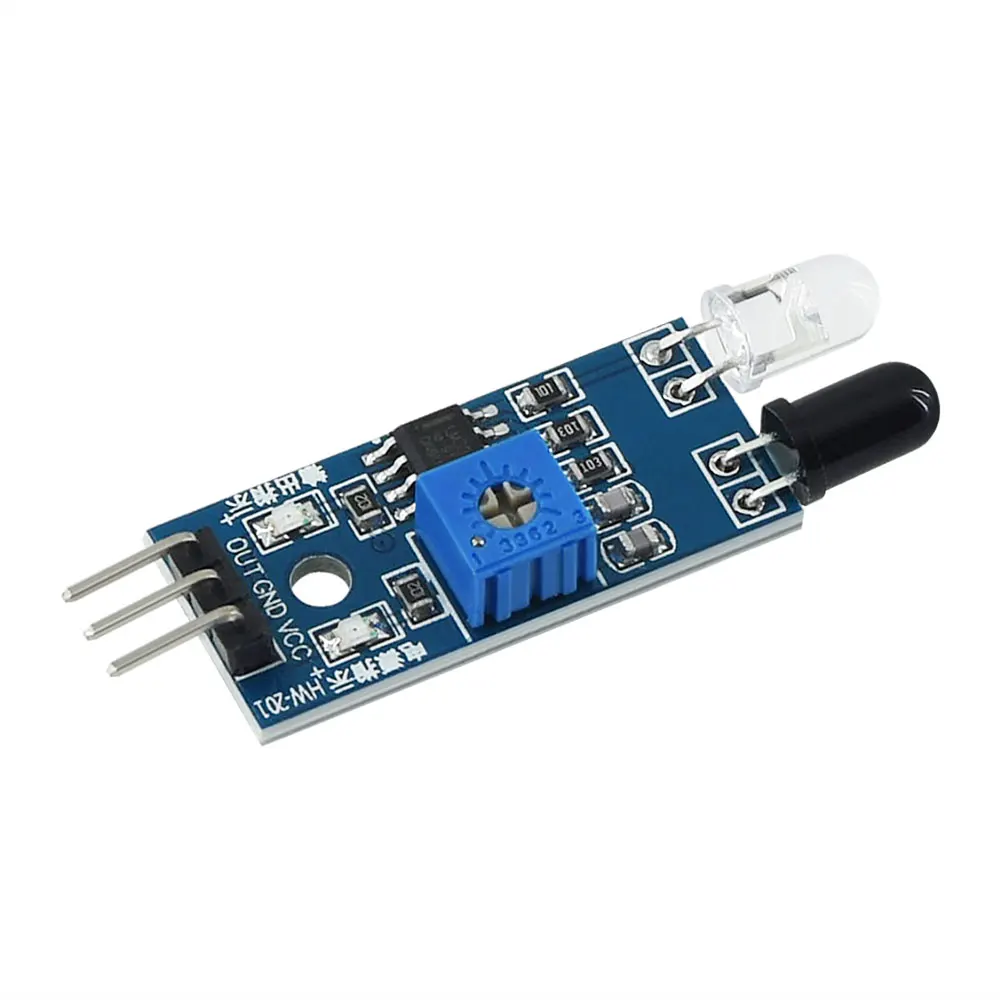

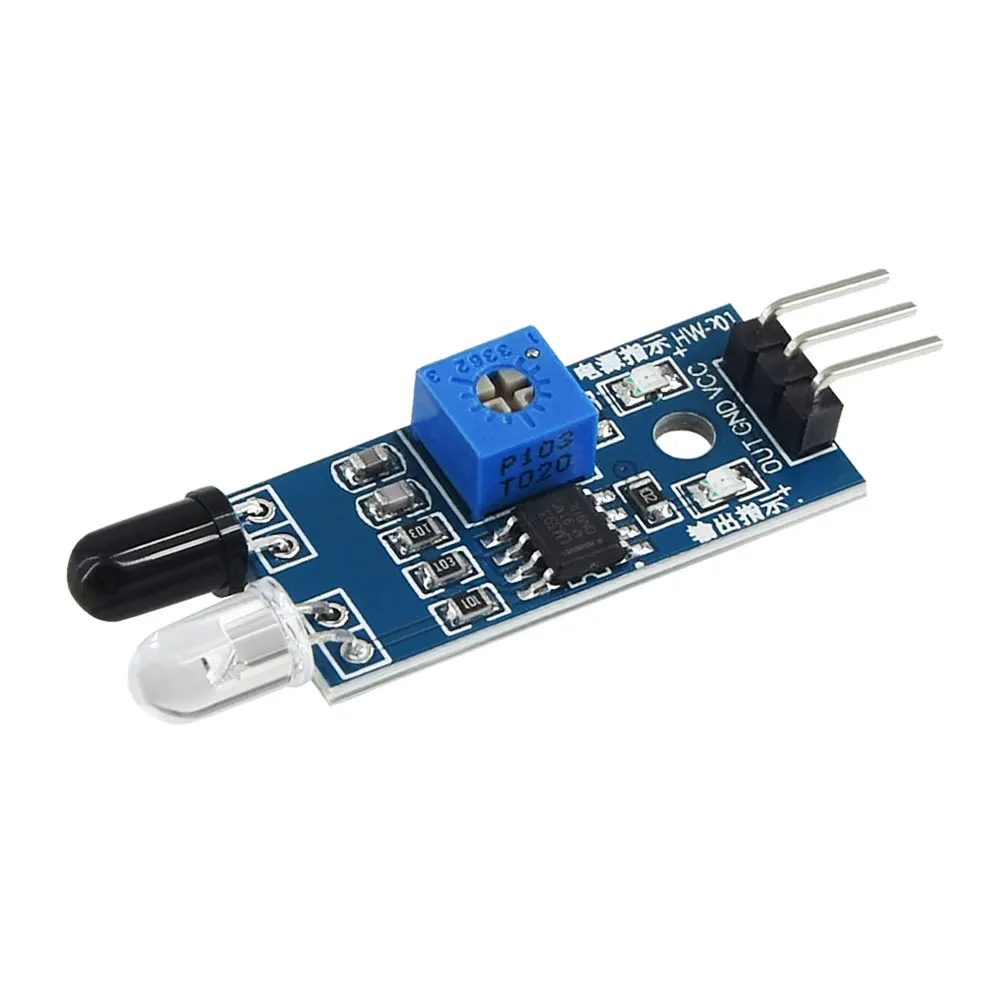

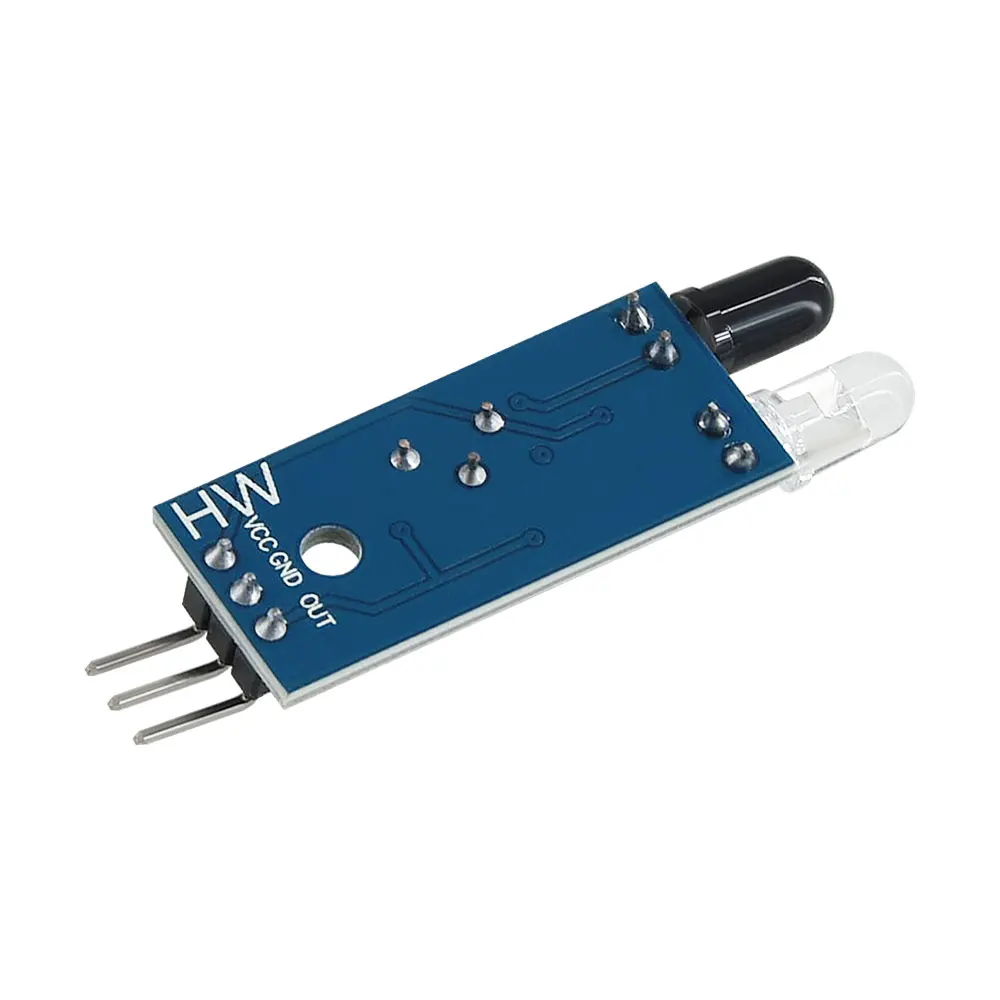

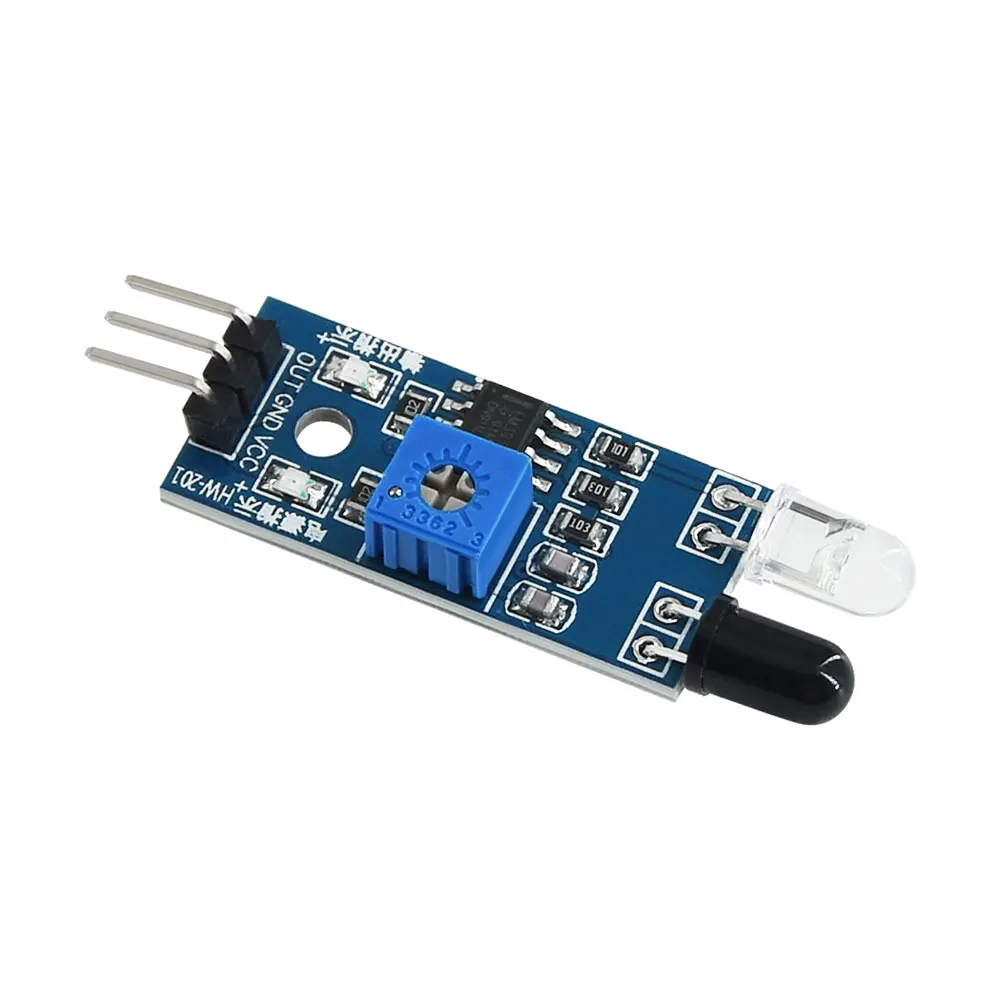

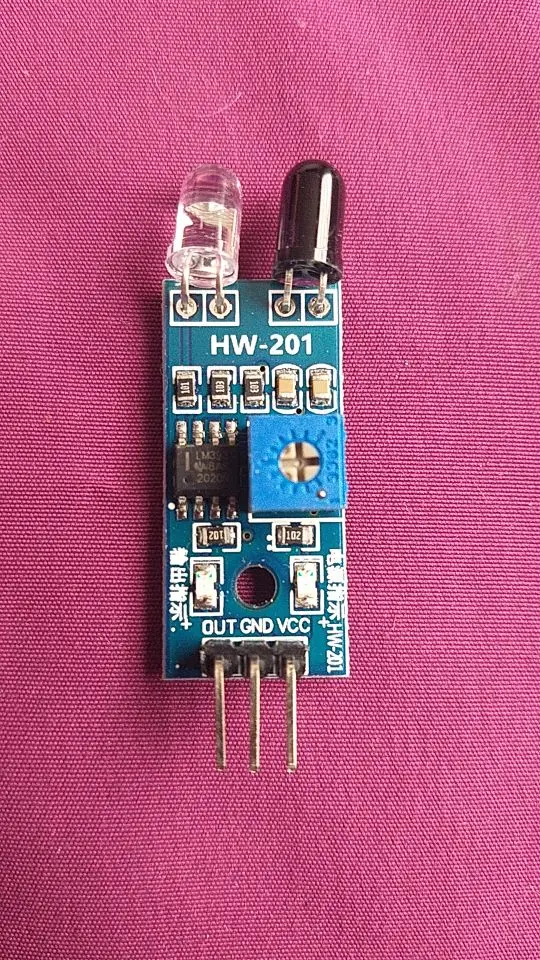

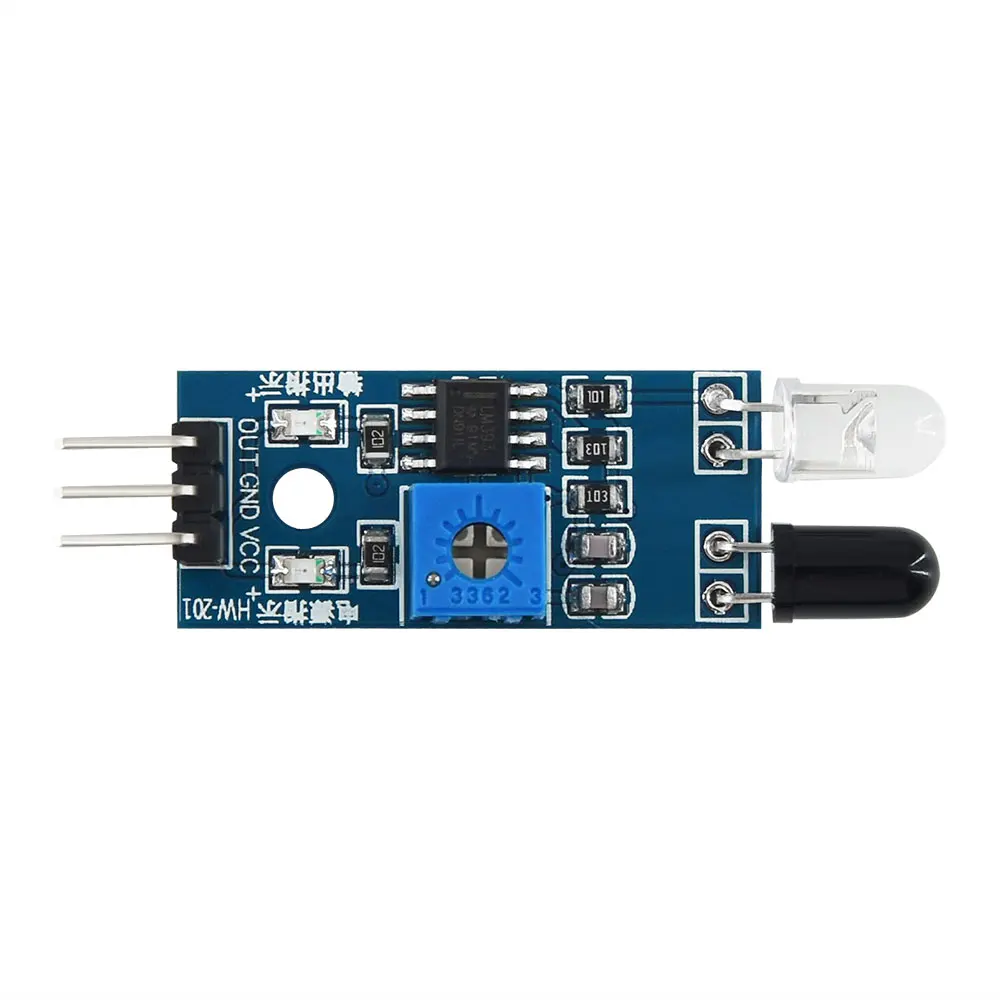

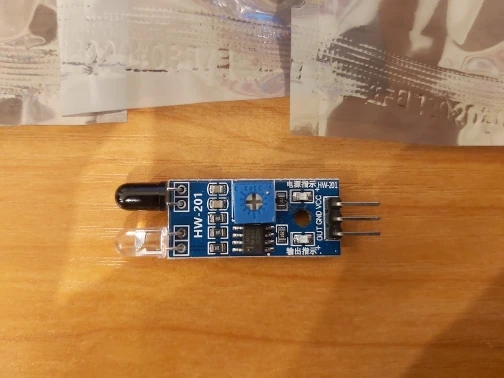

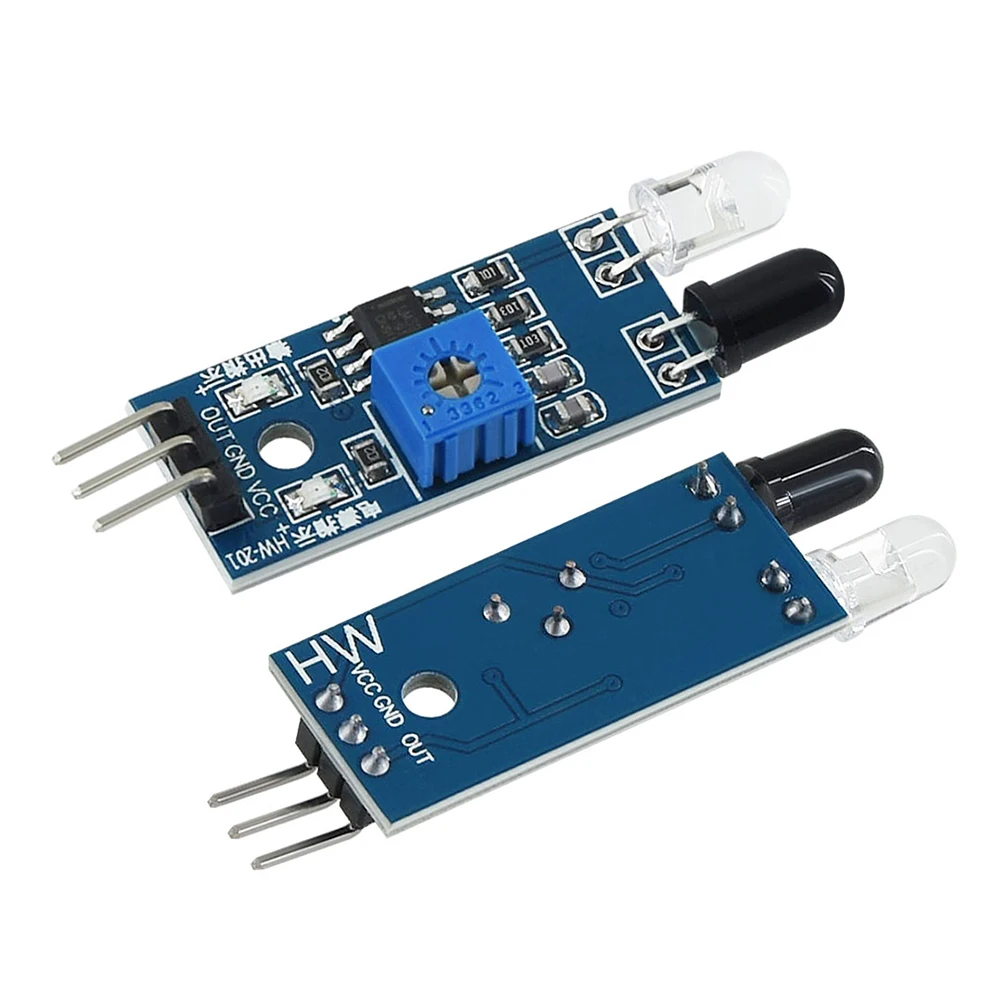

Инфракрасный модуль датчика обхода препятствий для Arduino Smart Car Robot 3-проводной светоотражающий фотоэлектрический Новый

Параметры продукта:Название продукта: инфракрасный модуль обхода препятствий (от 2 до 30 см регулируется)Размер изделия: 45,50 мм X45.50 мм X8.50 мм (Длина x Ширина x высота)Yan Цвет: синий Вес изделия: 3,42 г (включая упаковку)Посылка установлена, один модуль электростатического пакета упаковочные материалы: FR4 + электронные компоненты

Описание товара:

Светильник модуля датчика адаптируется к окружающей среде, имеет пару инфракрасных передающих и приемных трубок, инфракрасные трубки излучают определенную частоту,При обнаружении направления встречают препятствия (отражающая поверхность), Отраженная инфракрасная приемная трубка, после обработки схемы компаратора,Зеленый индикатор включит светильник, в то же время выходной интерфейс сигнала и выходной цифровой сигнал (низкий уровень 0 В), Может быть отрегулирован через расстояние обнаружения ручки потенциометра,Эффективная дальность действия 2 ~ 30 см, Диапазон рабочего напряжения 3,3 V 5 V. Дальность обнаружения датчика может регулироваться через потенциометр и иметь небольшие помехи, легко собирается, прост в использовании и т. д., может быть широко использован в избегании препятствий робота, избегании препятствий автомобиля, Количество линий и черно-белая линия отслеживания и так далее во многих случаях.Производительность продукта:1 .. Когда модуль сигнала без препятствий впереди, выходной уровень выхода (5 В) непрерывно.Когда модуль обнаруживает препятствия впереди сигнала, загорается печатная плата на зеленый светильник, выход порта одновременноНепрерывный выходной сигнал низкого уровня (0 В), модуль обнаружения от 2-30 см, обнаружение угла 35 °, обнаружениеРасстояние можно регулировать через потенциометр, по часовой стрелке регулировать потенциометр, расстояние обнаружения увеличивается; Против часовой стрелки настройки потенциометра, уменьшить расстояние обнаружения.2. Датчик обнаружения активного инфракрасного отражения, поэтому отражательная способность и форма цели являются ключом диапазона обнаружения.Один черный Минимальный диапазон обнаружения, белый самый большой; Небольшая площадь расстояния объекта, большое расстояние.3. Выходной порт модуля датчика может быть непосредственно подключен к порту микроконтроллера IO, также может быть прямой приводРеле 5 В, режим подключения: VCC - VCC;GND - GND OUT - IO4, компаратор использует LM393, стабильность работы.5, можно использовать 3,3 В до 5 В Источник питания постоянного тока для источника питания модуля. При включении питания красный индикатор питания загораетсяИсходный код:

Указания для использования1. VCC внешний 3,3 V 5V напряжение (который может быть непосредственно подключенный к 5V микроконтроллер или 3,3 V микроконтроллер)2. GND внешний GND3. Выход небольшой пластины цифровой выходной интерфейс (0 и 1)

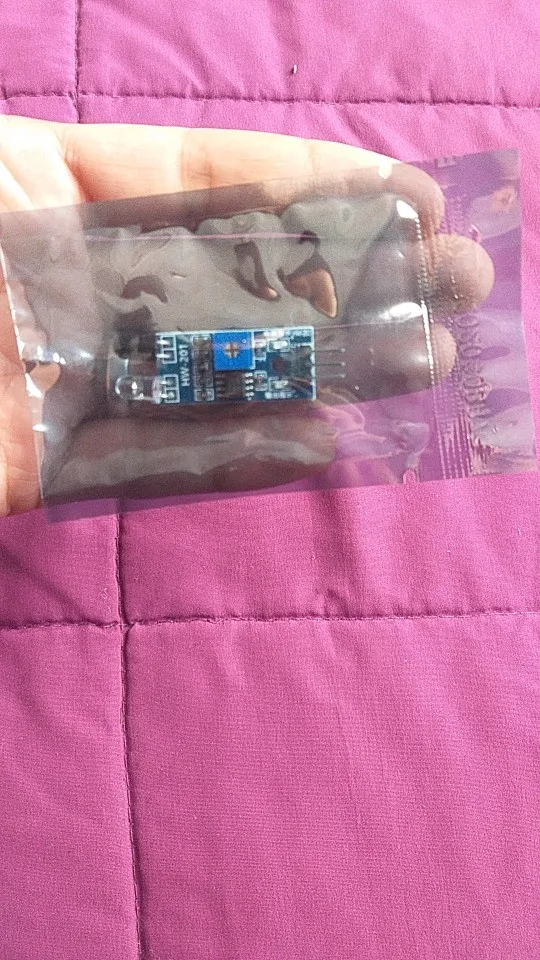

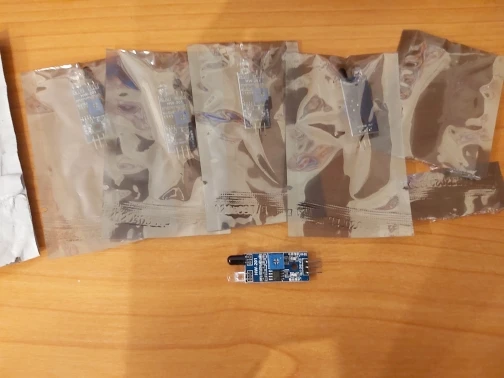

Посылка включает в себя:

1 шт. X 3PIN ИК инфракрасный модуль датчика избегания препятствий
