Пульт дистанционного управления QIACHIP, 433 МГц, 5 в пост. Тока, 12 В, 24 В, приемник 86, настенная панель, 2 кнопки, DIY, лампа для спальни, беспроводной умный светильник

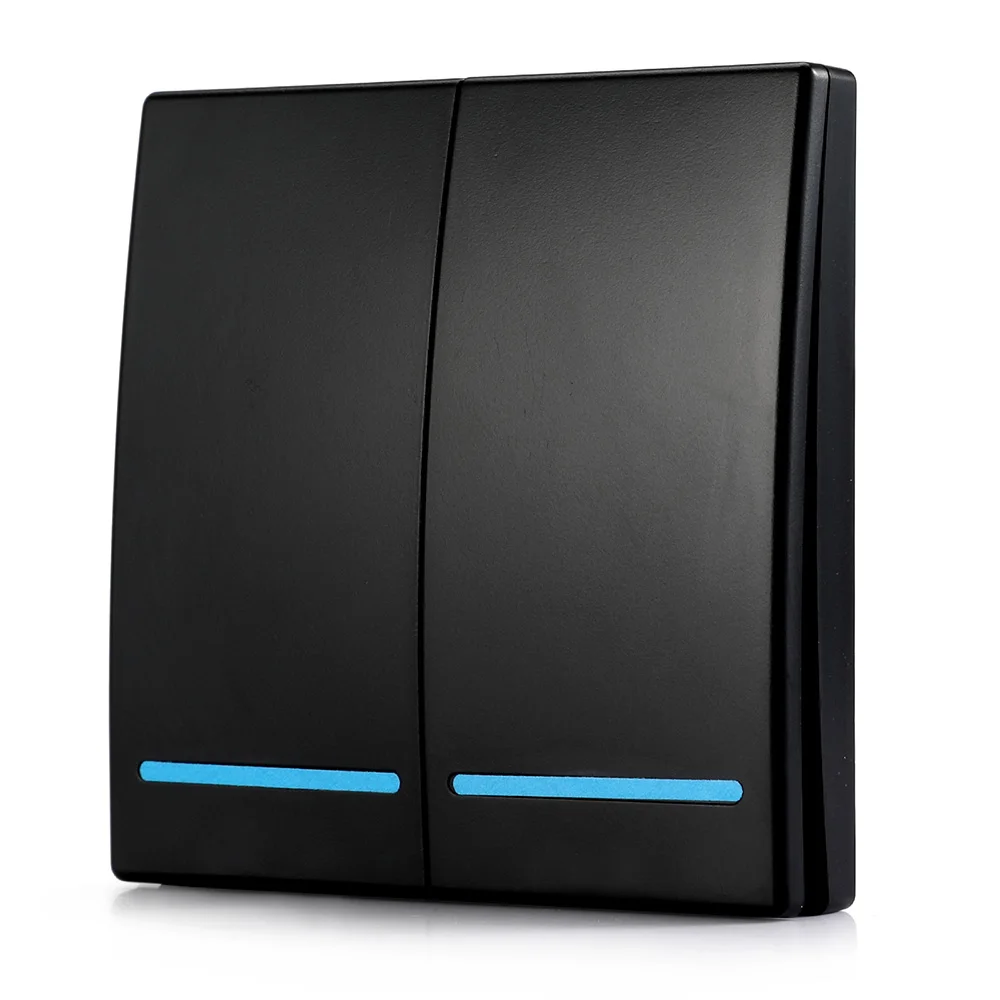

Передатчик стеновой панели:

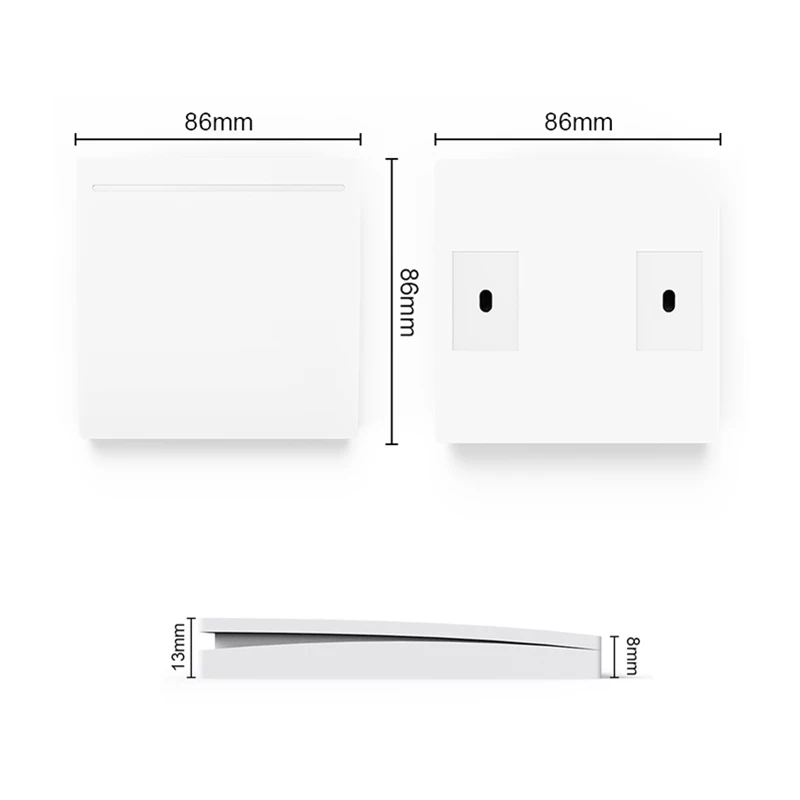

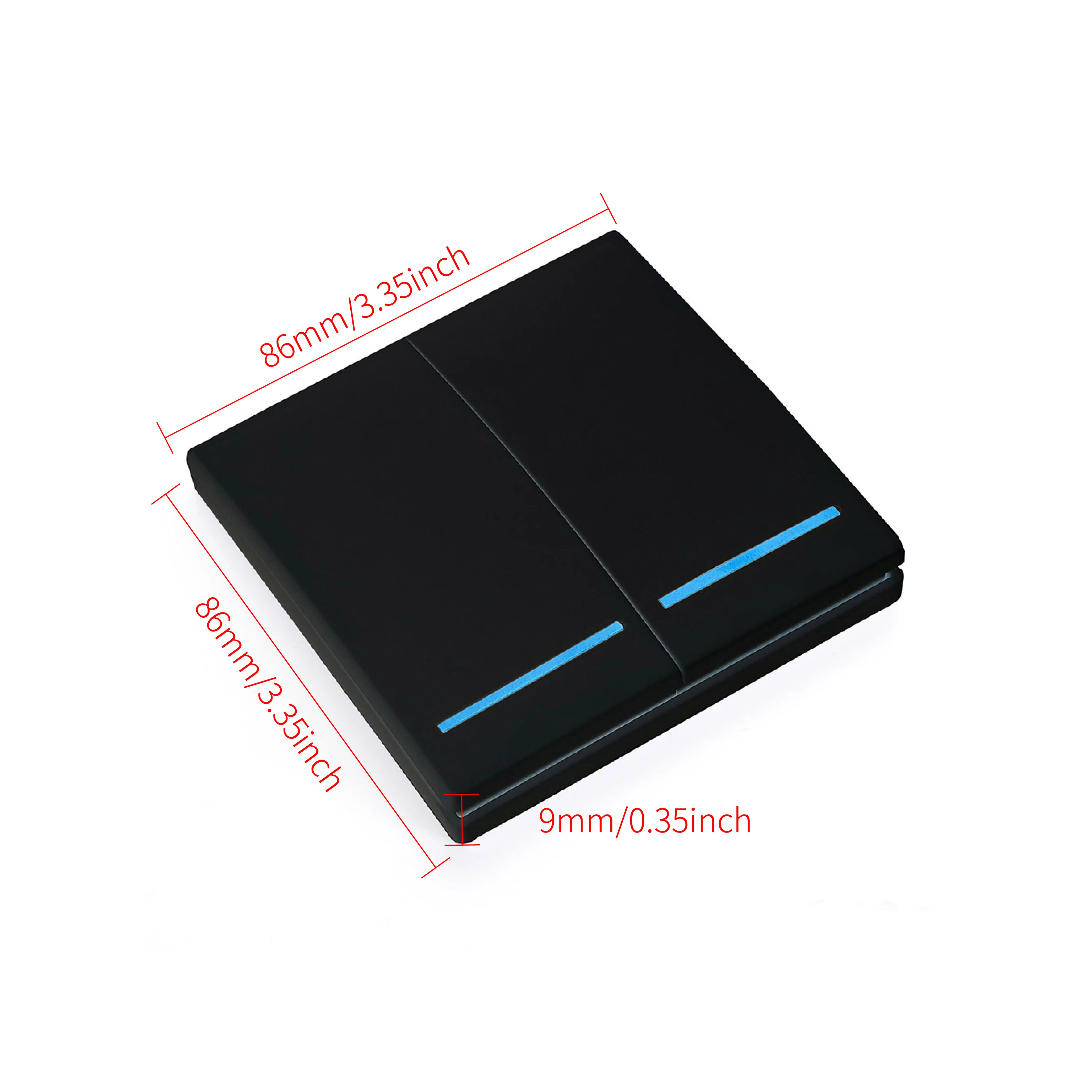

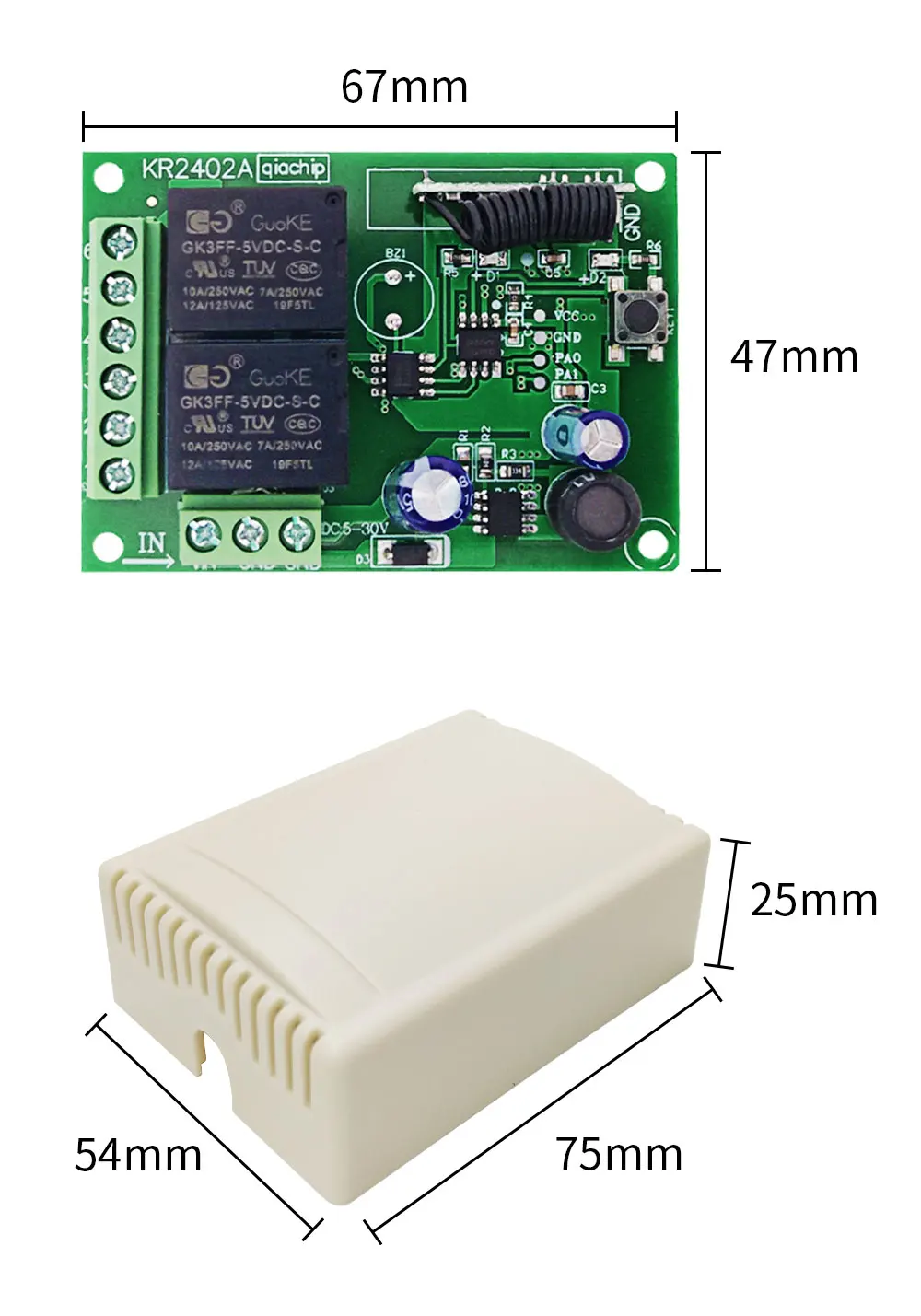

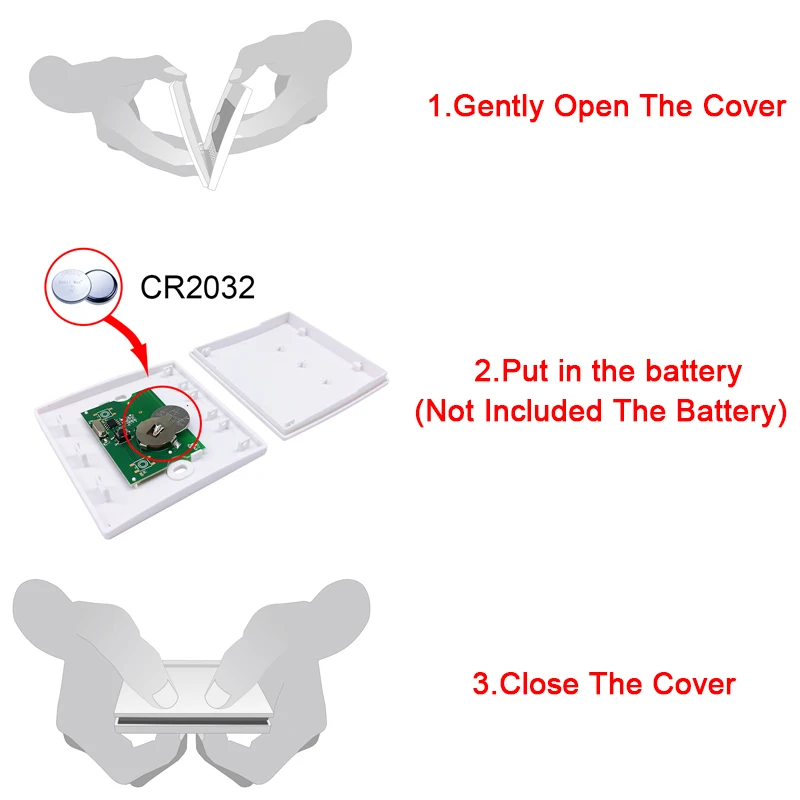

Номер модели: QC-WP05433-2Рабочая частота: 433 МГцМодель аккумулятора: CR2032 (посылка не входит в комплект)Размеры: 86 мм x 86 мм x 13 ммРасстояние: в помещении (20 метров) на открытом воздухе (80 метров)Технические данные приемника:Входная мощность: 85 В-250 В переменного токаТок в режиме ожидания: <5 мАЧастота RF: 433 МГцРежим работы RF: супергетеродинныйЧувствительность приема: >97dbmРасстояние передачи: 20-50 м (открытое пространство)Режим декодирования: Программное обеспечение MCU декодированиеУдаленное Хранение: 20 шт.Поддержка удаленного типа: код обучения 1527 кодРежим работы: Мгновенный, тумблер, фиксацияРазмер печатной платы: 53,8*31,2 мм

Технические данные приемника:

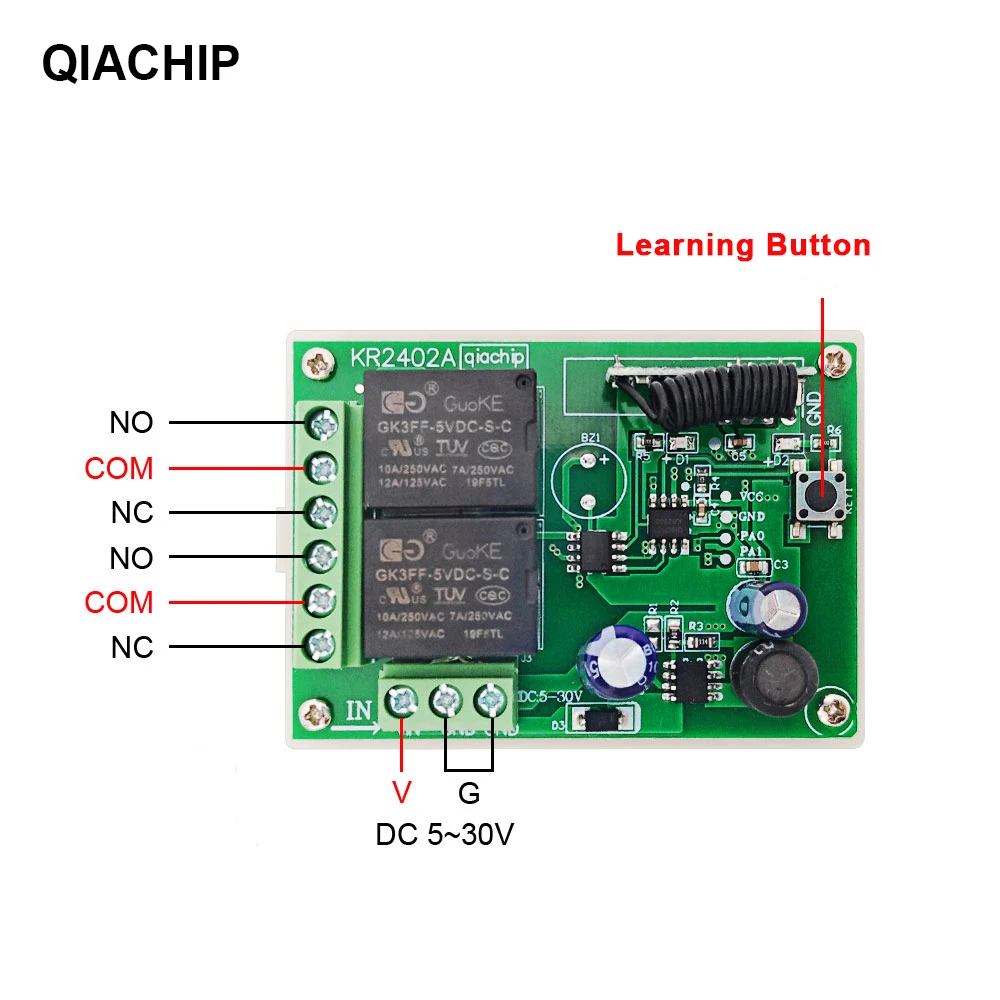

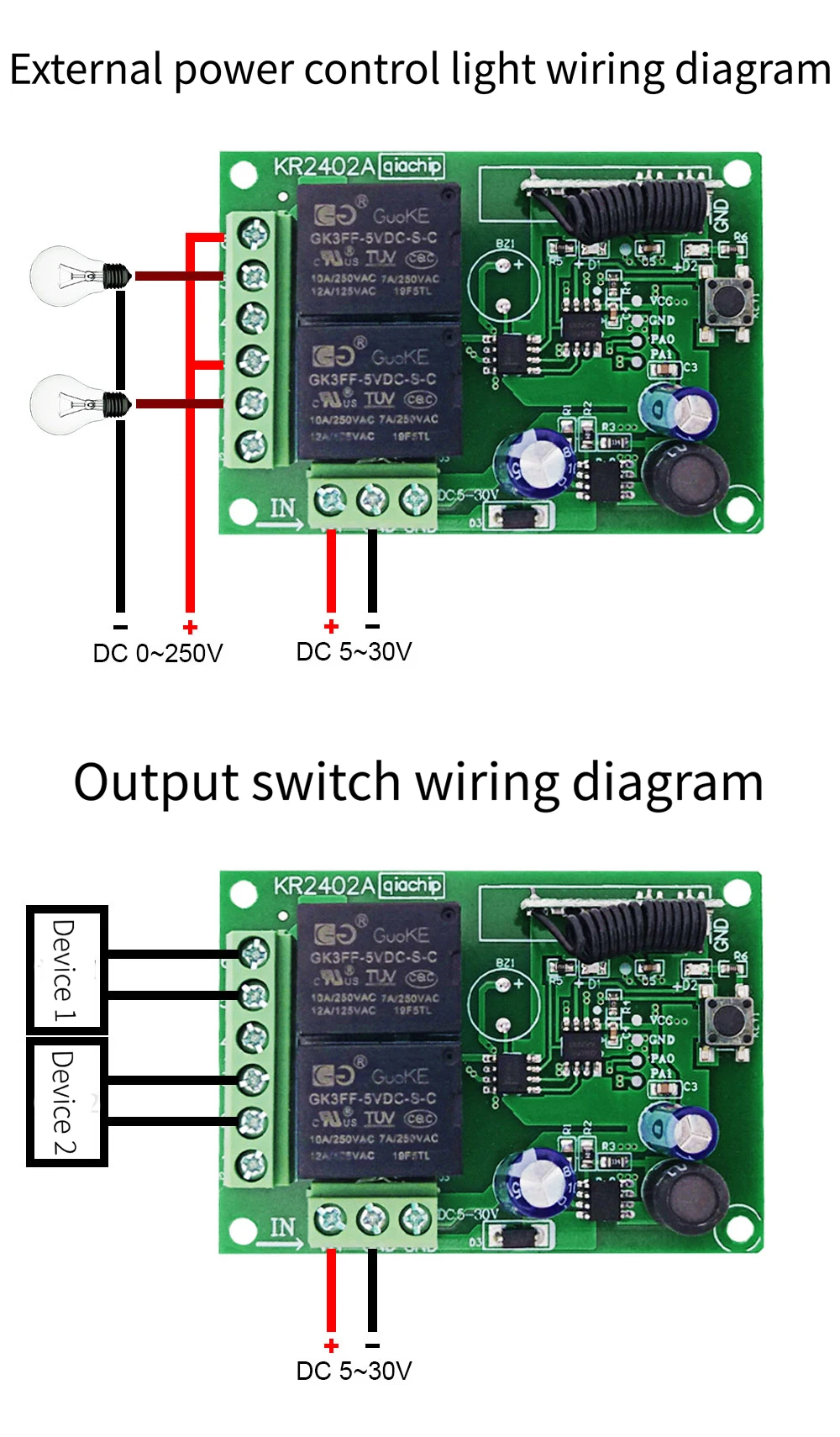

Номер модели: KR2402A-4Вход напряжение: 6V-30VРабочий ток: 10AМаксимальная мощность нагрузки: 300 Вт x 2Частота: 433 МГцПоддержка формата кодирования: EV1527Метод проводки: NC COM NOРежим работы: установка кнопкой, пробежкой, самофиксацией, блокировкой

Примечание: различные варианты включают различные упаковки:

Посылка 1:

1 * QC-WP01433-2 пульт дистанционного управления (без батареи)

Посылка 2:

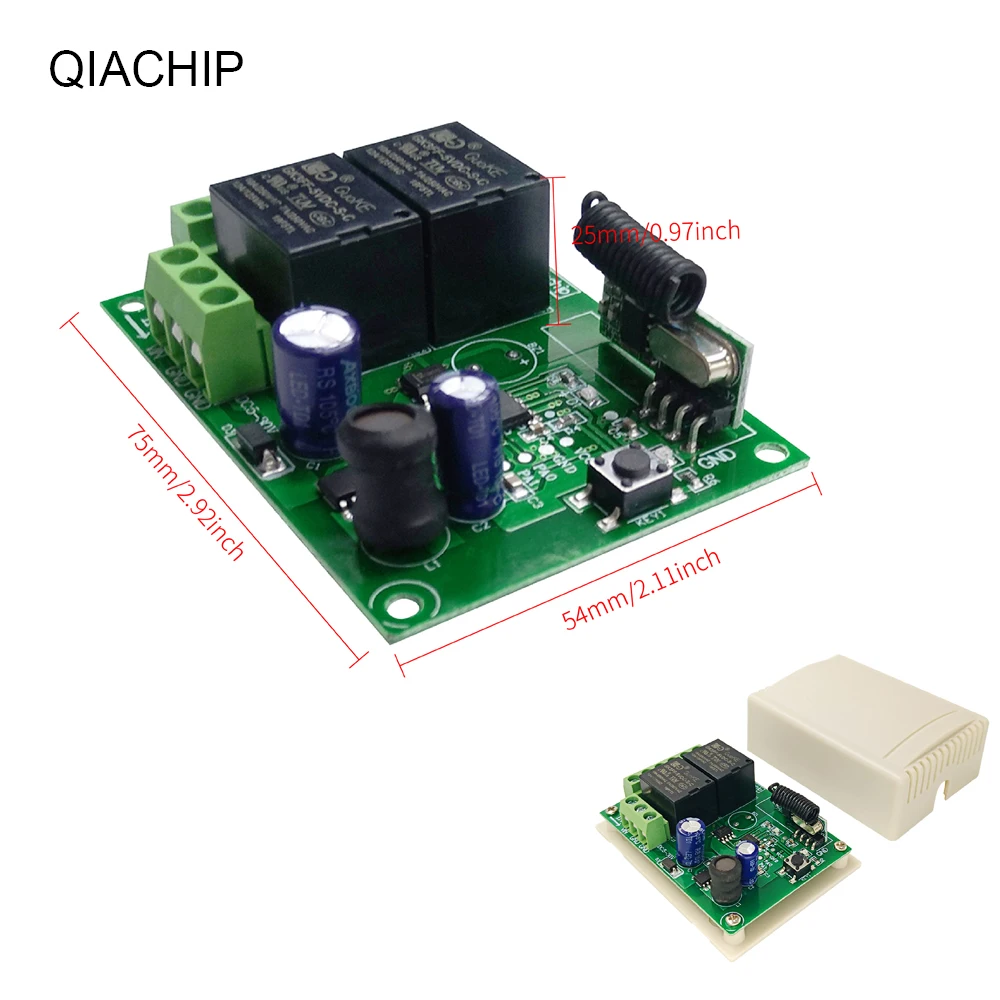

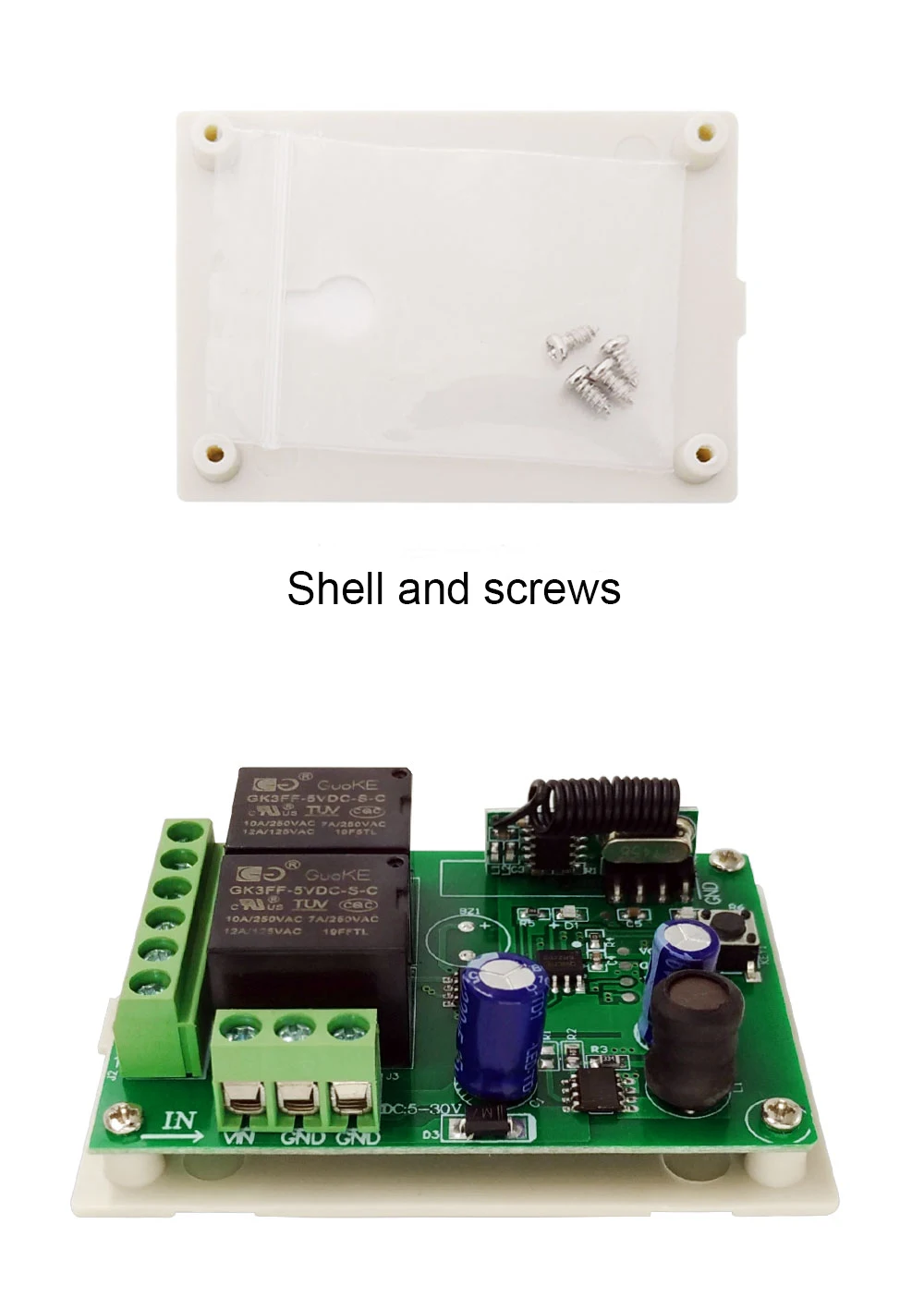

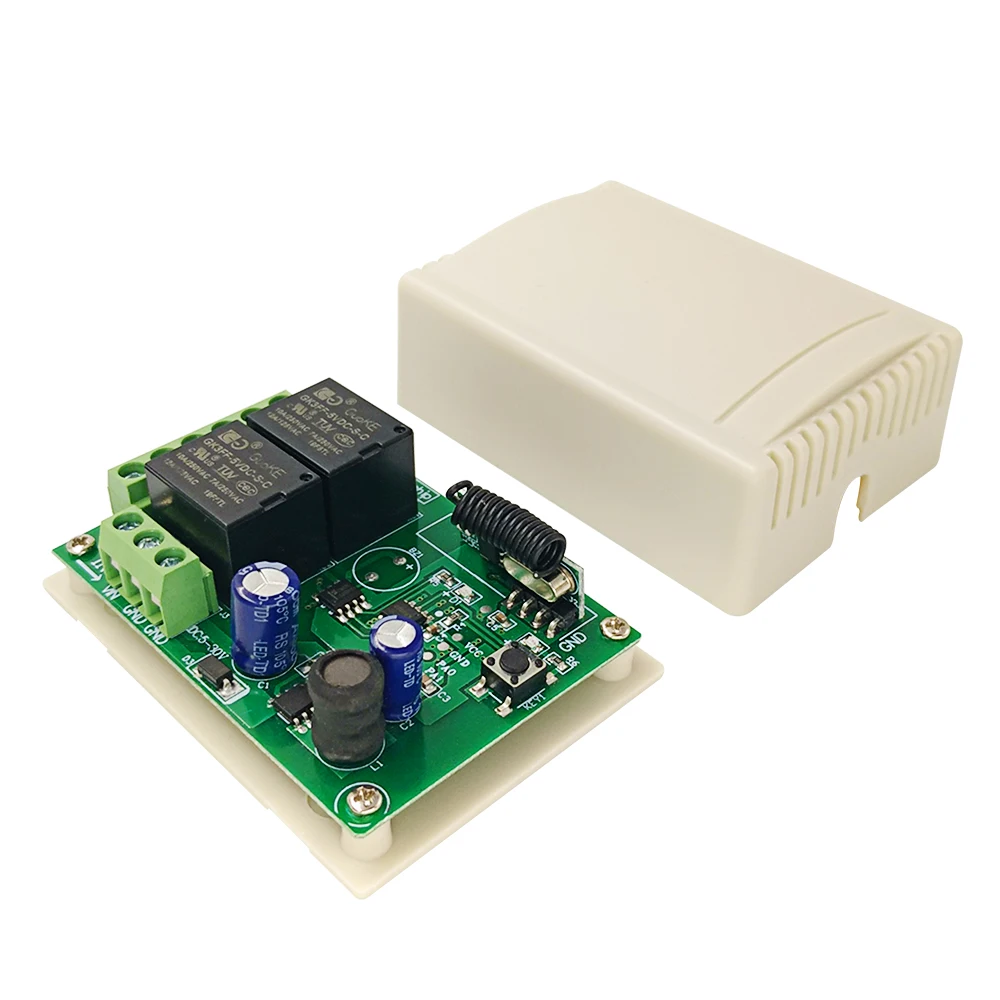

1 * KR2402A-4 модуль приемника (включая корпус)

Посылка 3:

1 * QC-WP01433-2 пульт дистанционного управления (без батареи)1 * KR2402A-4 модуль приемника (включая корпус)

Посылка 4:

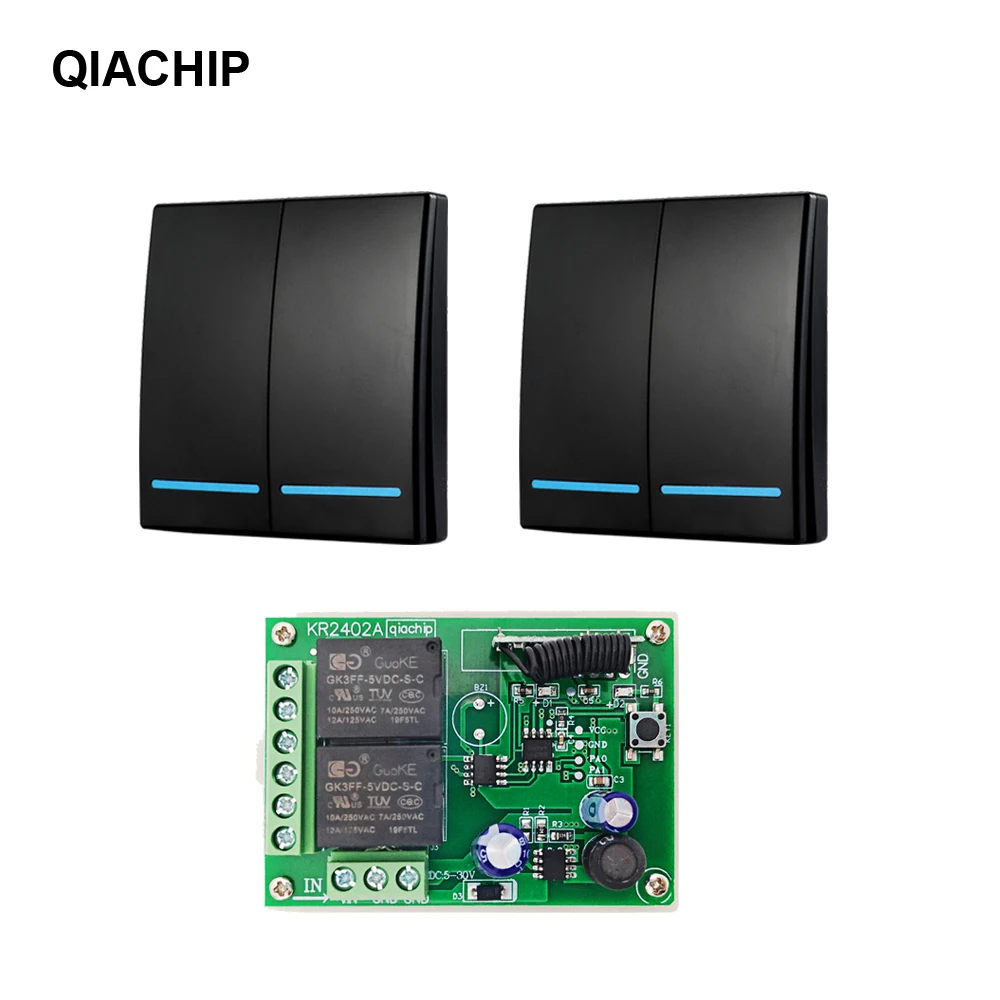

2 * QC-WP01433-2 пульт дистанционного управления (без батареи)1 * KR2402A-4 модуль приемника (включая корпус)

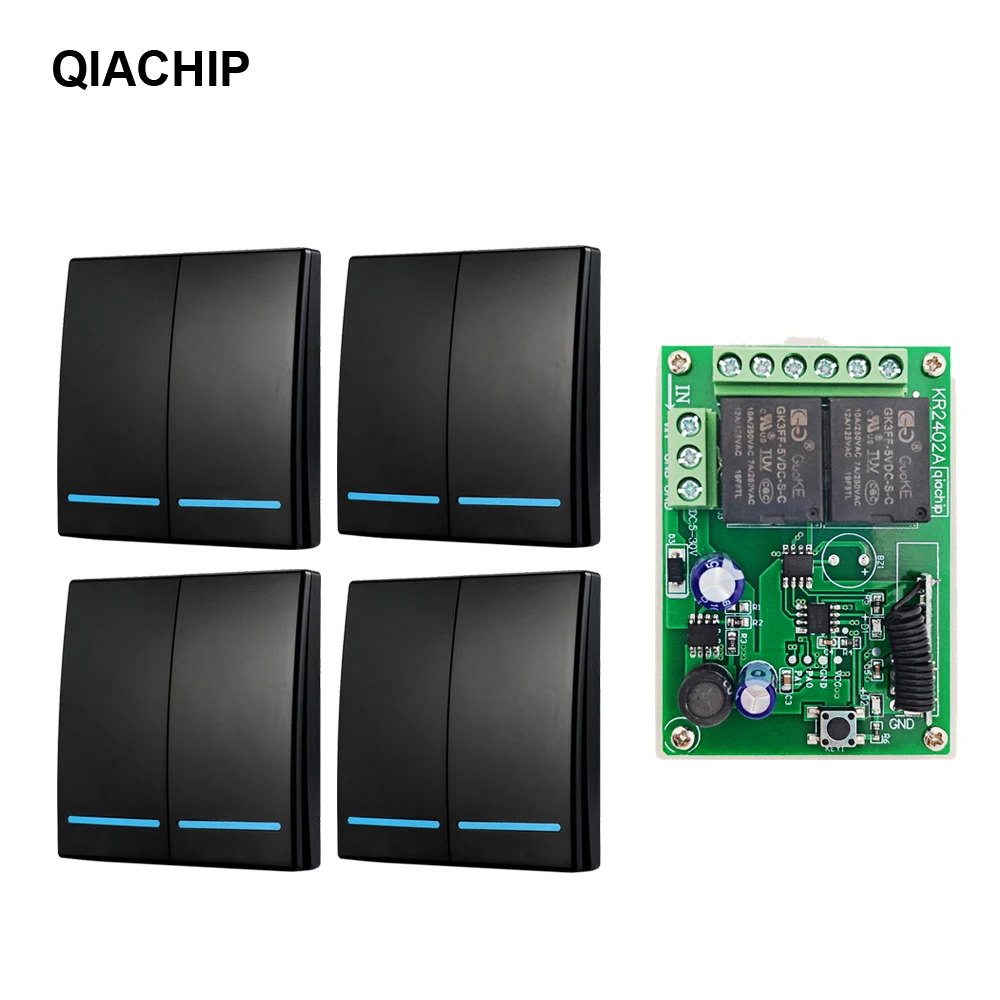

Посылка 5:

4 * QC-WP01433-2 панель дистанционного управления (без батареи)1 * KR2402A-4 модуль приемника (включая корпус)

Инструкции:

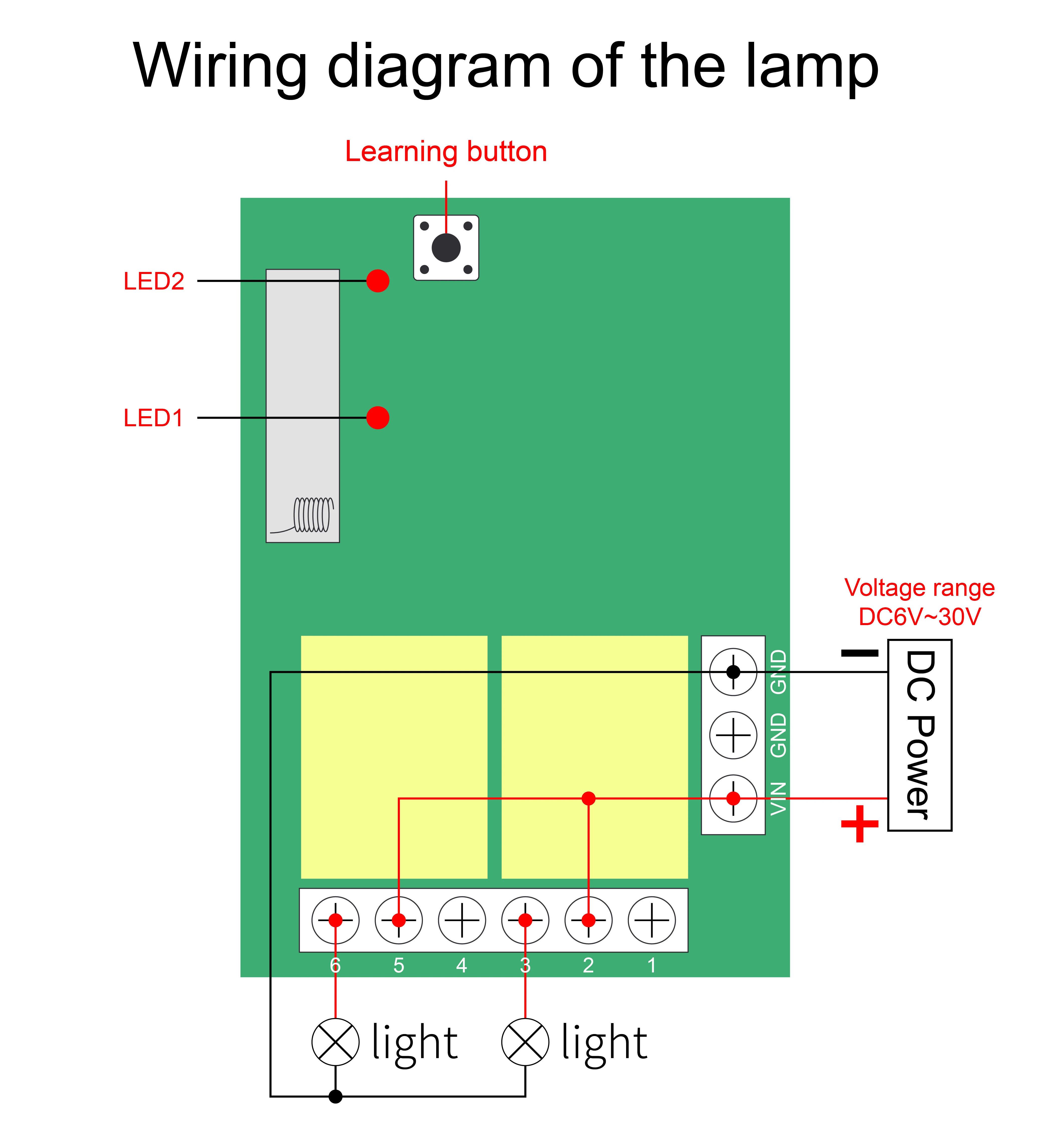

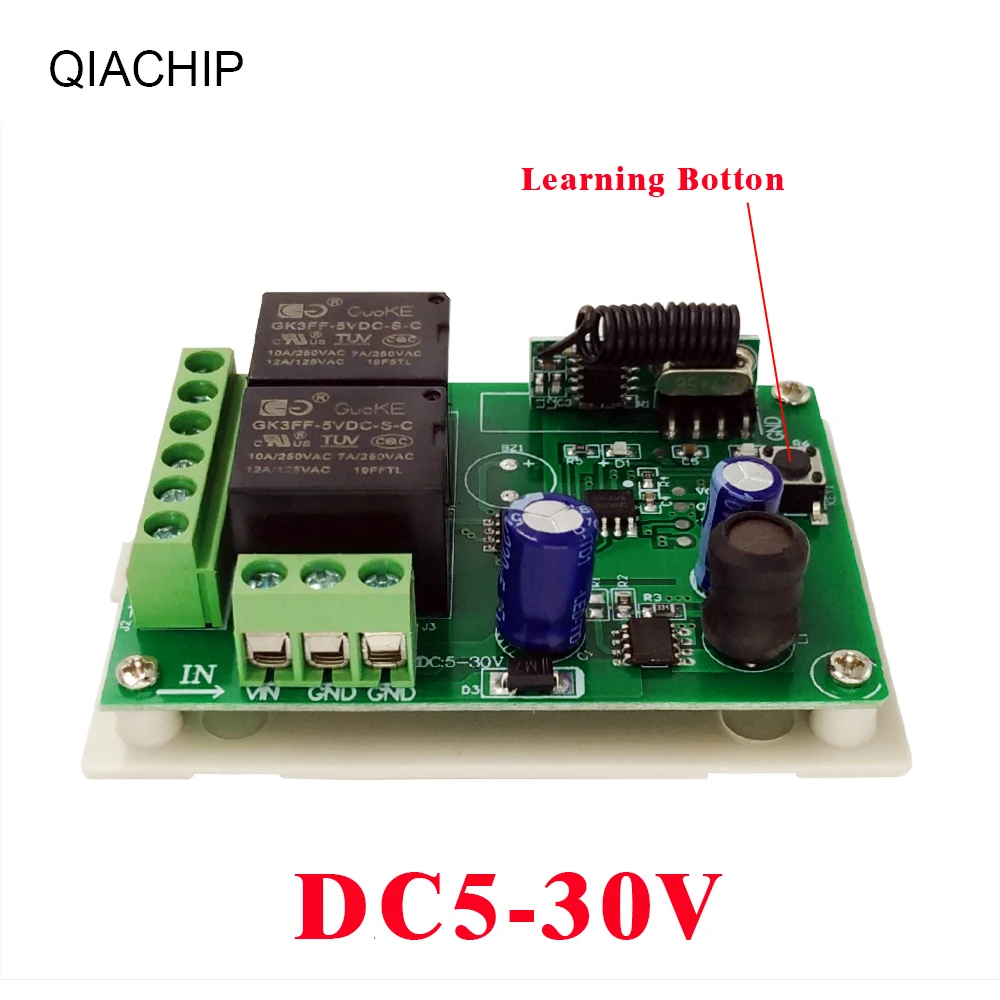

Первый шаг: Очистите память приемникаНажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.После очистки кода, все пульт дистанционного управления больше не может работать.Шаг 2: дистанционный передатчик и приемник с настенной панельюНажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключаетсяОбучение успешно.

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение включено, второй раз обучение выключено.Например: Кнопка A = ON, кнопка B = OFFНажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации.Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B. Светодиодный фонарик для 5 разЧерез 3 секунды светодиодный индикатор будет включаться снова и успешно учится.A = ON, B = OFF.
