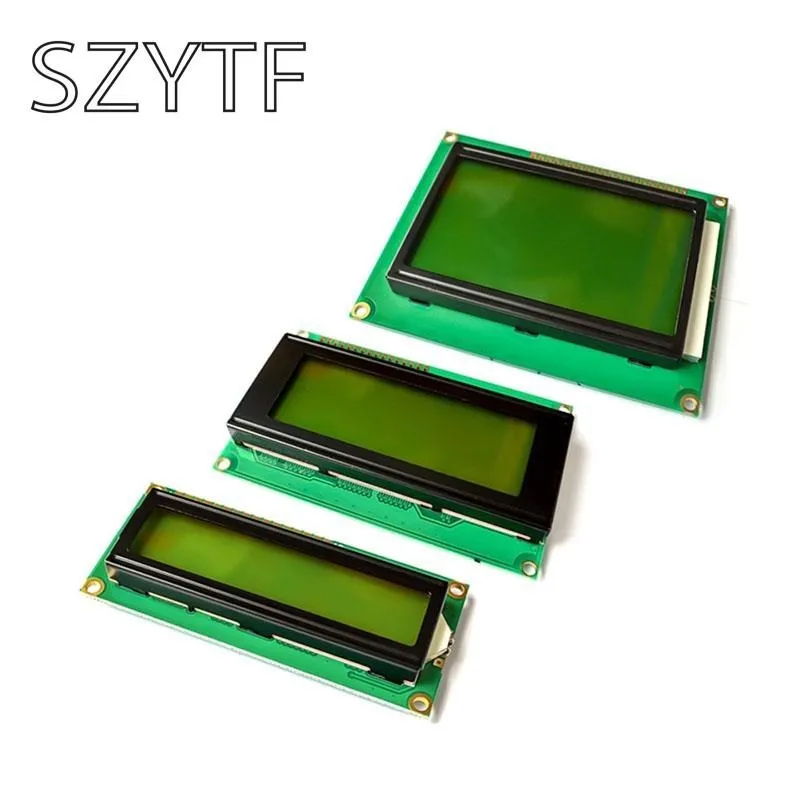

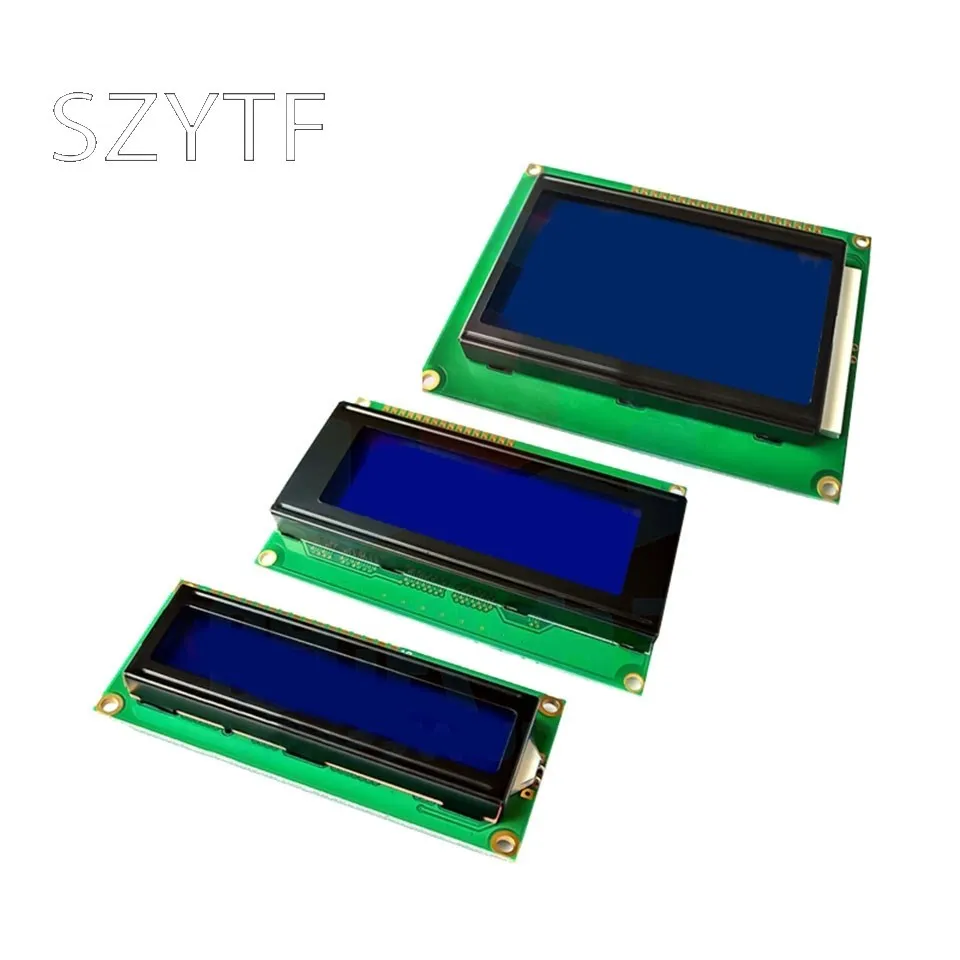

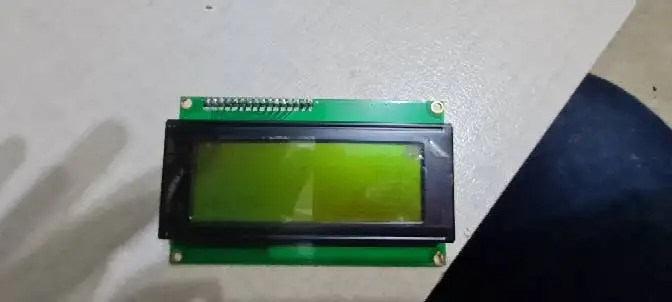

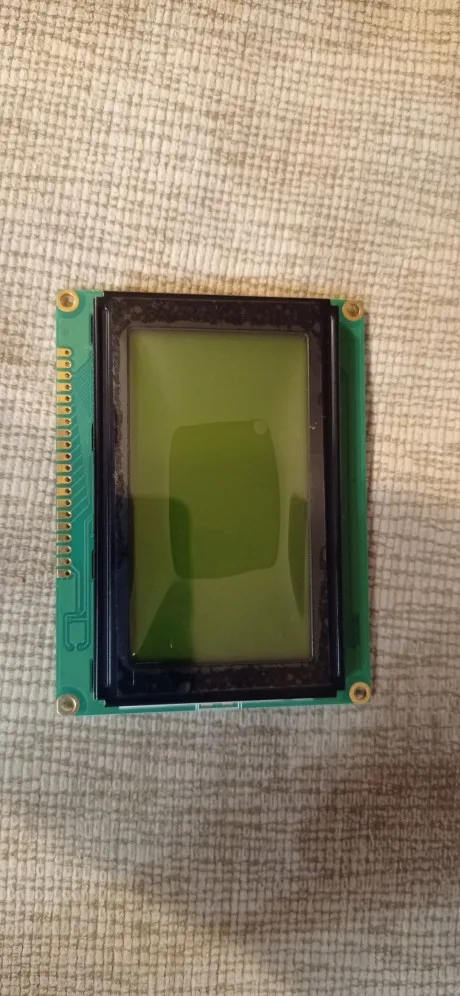

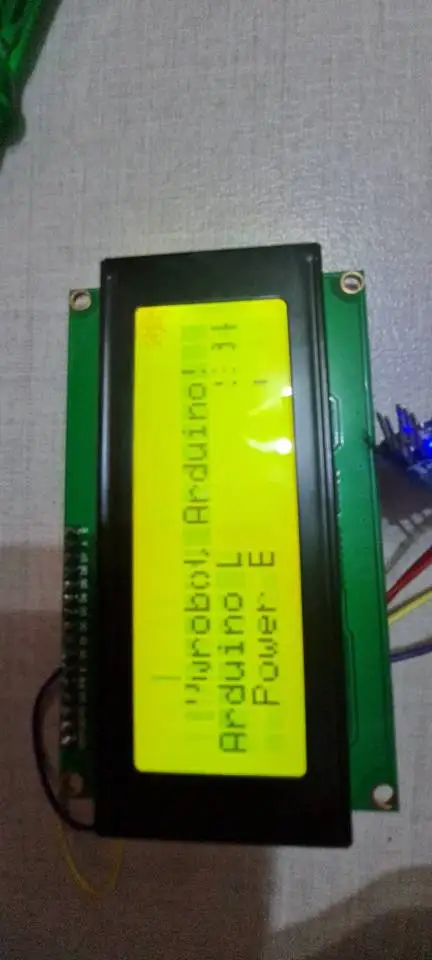

Синийжелто-зеленый экран 1602A2004A12864B ЖК-экран 5V lcd с подсветкой IICiec

1602 стандартный интерфейс 16 футов, среди них:

1 фут: для питания VSS

2 фута: VDD take 5 V is power

3 фута: V0 для ЖК контраста регулировка, а затем, когда мощность является самым слабым контрастом, заземление источника питания наивысшей контрастностью, высокая контрастность может производить «призрак», при использовании, может пройти 10 K регулировка контрастности потенциометра

4 фута: RS для выбора регистров, высокая электрическая обычно выбирает регистры данных, низкая электрическая обычно выбирает регистр инструкций.

5 футов: сигнальные линии R/W для чтения и письма, высокая мощность обычно читается, низкое электричество в обычное время для записи. Когда RS и RW вместе для низкого электричества могут быть написаны инструкции в обычное время, или отображает адрес, когда RS для низкого уровня для высокого электричества может, как правило, RW считывает сигналы занят, когда RS для высокого уровня для низкого электричества, обычно RW записывает данные.

6 футов: E конец, чтобы сделать может закончиться, когда E приводится в движение высокого уровня прыгать в низкое электричество в обычное время, ЖК-модуль Исполнительный заказ.

От 7 до 14 футов: D0 ~ D7 для восьми двухсторонних кабелей передачи данных.

15 футов: мощность подсветки положительная

16 футов: отрицательная мощность подсветки

1602 ЖК-модуль внутренней памяти персонажа (CGROM) уже сохранил 160 различных графических символов точечной матрицы, как показано в таблице 1, эти символы имеют: арабские цифры, чехол с английскими буквами, обычно используемыми символами, такими как японский и под фальшивым именем, Каждый символ имеет фиксированный код, например, прописную букву на английском языке, буква «A»-код 01000001 B (41 H), показывает адрес графического отображения матричных символов 41 модуля H, И мы можем увидеть букву «А».

Ниже приведен второй линейный ЖК-модуль в положении первого символа, что буква «A» программа: ORG 0000 H

RS EQU P3.7; Определение конкретного подключения оборудования

RW EQU P3.6; Определение конкретного подключения оборудования

E EQU P3.5; Определение конкретного подключения оборудования

MOV P1, #00000001 B; Очистка экрана и сброс курсора

ACALL ENABLE; Вызов для заказа subroutine

MOV P1, #00111000 B; Установите режим отображения: восемь 2 линий 5x7 точечных матриц

ACALL ENABLE; Вызов для заказа subroutine

MOV P1, #00001111 B; Дисплей открытия и курсора, и курсор позволяет мигать

ACALL ENABLE; Вызов для заказа subroutine

MOV P1, #00000110 B; Слова не перемещаются, курсор перемещается вправо

ACALL ENABLE; Вызов для заказа subroutine

MOV P1, #0 C0H; Укажите исходный адрес (вторая линия занимает первую позицию)

ACALL ENABLE; Вызов для заказа subroutine

MOV P1, #01000001 B; Буквы A

SETB RS; RS = 1

CLR RW; RW = 0; Готов к записи данных

CLR E; E = 0; Команда Expression show

Возможна задержка; Судите ЖК-модуль занят?

SETB E; E = 1; Полный дисплей, и программа для парка

AJMP $

Включить:

CLR RS; Управление записью subroutine

CLR RW

CLR E

Задержка ACALL

SETB E

RET

Задержка:

MOV P1, #0 FFH; Судите ли загруженный жидкокристаллический дисплей subroutine

CLR RS

Броб RW

CLR E

НОП

SETB E

JB P1.7, задержка; Если P1.7 для высокого уровня сказал, что занят циркуляцией ждать

RET

Конец

Программа в начале функции ЖК-модуля инициализированные настройки, согласились, что формат. Обратите внимание, когда курсор является автоматическим отображением символов перемещаются вправо, без вмешательства человека, и каждый раз команды ввода называются первым судьей ЖК-модуль процедуры занят задержкой, И затем введите адрес отображения позиции 0 C0H, наконец, чтобы показать символ ввода кода 41 H.

SMC1602A (16*2) Режим подключения к ротовой линии

Линия подключения:

- - -

| LCM-51 | LCM-51 | LCM- - - 51 |

- - |

| DB0- - -P1.0 | DB4- -P1.4 | RW- - -P2.0 |

| DB1- -P1.1 | DB5- -P1.5 | RS- - -P2.1 |

| DB2-P1.2 | DB6- - -P1.6 | E- - - P2.2 |

| DB3- - -P1.3 | DB7- - -P1.7 | VLCD принимает 1 K сопротивление GND |

- - -

[Примечание: устройства AT89S52 используют Кристаллы 12 м]

= = * /

# Define LCM_RW P2_0/definition pin

# Define LCM_RS P2_1

# Define LCM_E P2_2

# Define LCM_Data P1

# Define Busy 0x80/используется для проверки LCM status word in Busy logo

# I nclude

Void WriteDataLCM (unsigned char WDLCM);

Void WriteCommandLCM (unsigned char WCLCM, BuysC);

Неподписанный char ReadDataLCM (Используйте void);

Неподписанный char ReadStatusLCM (Используйте void);

Void LCMInit (Используйте void);
