315 МГц 433 МГц H3V3E H3V4F беспроводной приемник приемный модуль супергетеродина пульт дистанционного управления прозрачная коробка передач электронная
Параметры продукта:
Рабочая частота: 315 МГц 433 МГц
Получить Пропускная способность: 2,8 МГц
Чувствительность: -105dBm
Рабочий ток: 1,9 мА
Метод модуляции: АСК амплитудная модуляция, супергетеродинный
Рабочее напряжение: 4,5-5,5 V типичная 5V
Схема подключения передачи:

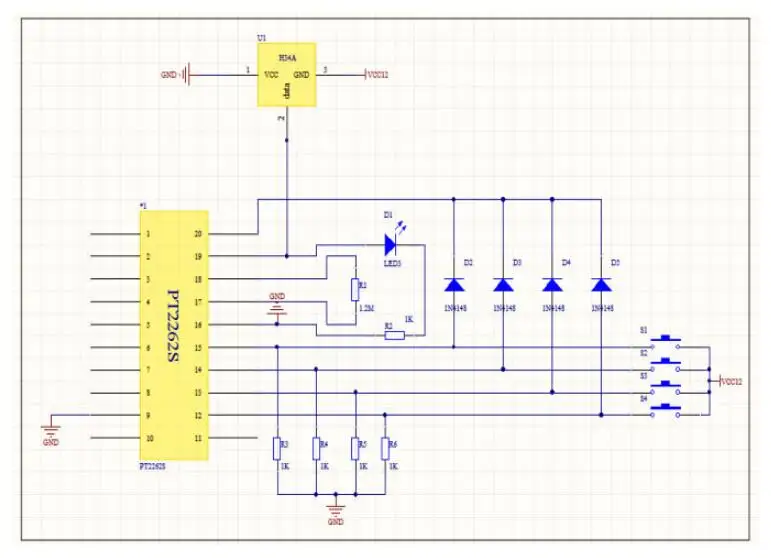

Кодированный сигнал, отправленный кодирующий чип PT2262, состоит из: адресного кода, кода данных и кода синхронизации-полного кода. После того, как чип декодера PT2272 получает сигнал, адресный код сравнивается и проверяется два раза, а штырь VT выводит на высокий уровень. В то же время соответствующий штырь данных также выводит высокий уровень. Если передающий конец продолжает нажимать кнопку, кодирующий чип также будет непрерывно издавать. Когда передатчик не нажимает кнопку, PT2262 не подключается к источнику питания, а H34A (передающий модуль) не работает. Когда кнопка нажата, питание PT2262, и 19-контактный выход модулированного последовательного сигнала данных. Когда 20 pin высокий, H34A (передающий модуль) передает постоянный амплитудный высокочастотный сигнал при низком уровне 20 футов. H34A (передающий модуль) не работает во время уровня.
Схема приема:
Используя приемный модуль 5V 315MHZ H5V3M, он будет непосредственно передавать Собранный сигнал на 16 pin PT2272. 2272 будет судиться в соответствии с входным сигналом. Когда будут собраны правильные групповые данные, это будет 12, 13, 14, высокий уровень выводится в pin 15 и будет освещен соответствующий светодиодный индикатор.
