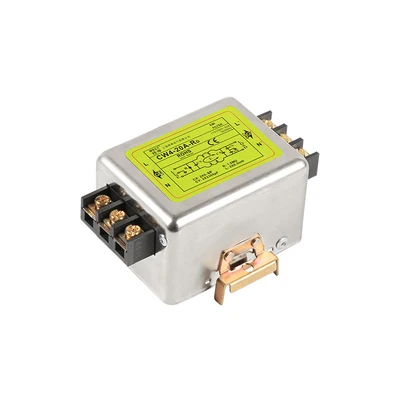

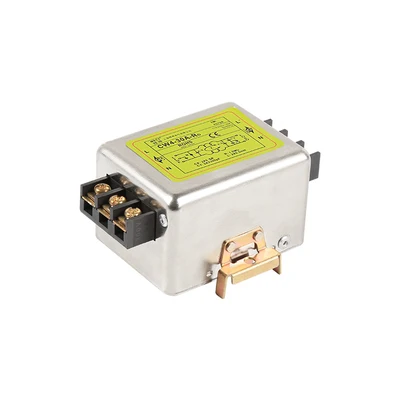

Фильтр на Din-рейку 220 В, источник питания импульсного сигнала, фильтр EMI, защита от помех, сильная очистка, CW4-RD 10 А, 20 А, 30 А

Клеммное соединение и однофазная Универсальная Серия Din-рейки

Особенности и преимущества

Компактный размер, быстрое и простое крепление шасси

Различные стили подключения терминалов

Хорошая производительность при затухании, защита от перенапряжения и подавление радиочастотных помех присутствует.

Типовые варианты применения

Электрическое и электронное оборудование

Медицинское и бытовое оборудование

Оборудование для автоматизации, обработки данных и обработки электронных данных

Технические характеристики

Максимальное непрерывное рабочее напряжение:250 В переменного тока

Рабочая частота:50/60 Гц

Номинальные токи:10A-30A @ 40°Макс.

Высокопотенциальное испытательное напряжение (1 мин):Линия к линии 1500 В постоянного тока/линия к земле 1500 В переменного тока

Диапазон температур эксплуатации и хранения:-25°~ + 85° (25/085/21)

*

Суффикс”Р”Представляет собой клеммное соединение. «d» представляет собой рельсовое крепление.

**

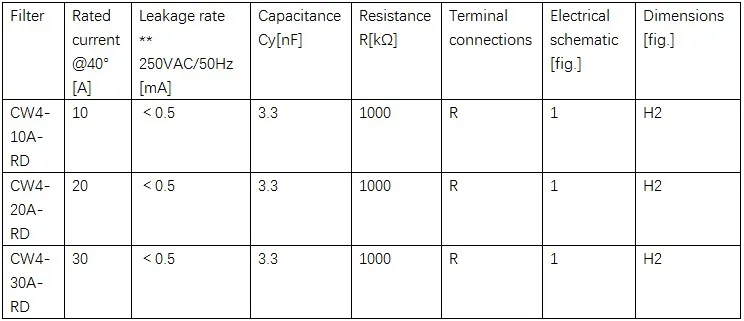

Максимальная утечка при нормальных условиях эксплуатации, Примечание: Если нейтральная линия прервана, наибольшая утечка может достичь в два раза большего уровня.

Электрическая схема

Типовое затухание фильтра

На CISPR 17/50ΩСистема [--Общий режим; ----- дифференциальный режим]

Размеры[Все размеры в мм]

Стиль соединений«Р”
