Последнее обновление: 24.09.2024

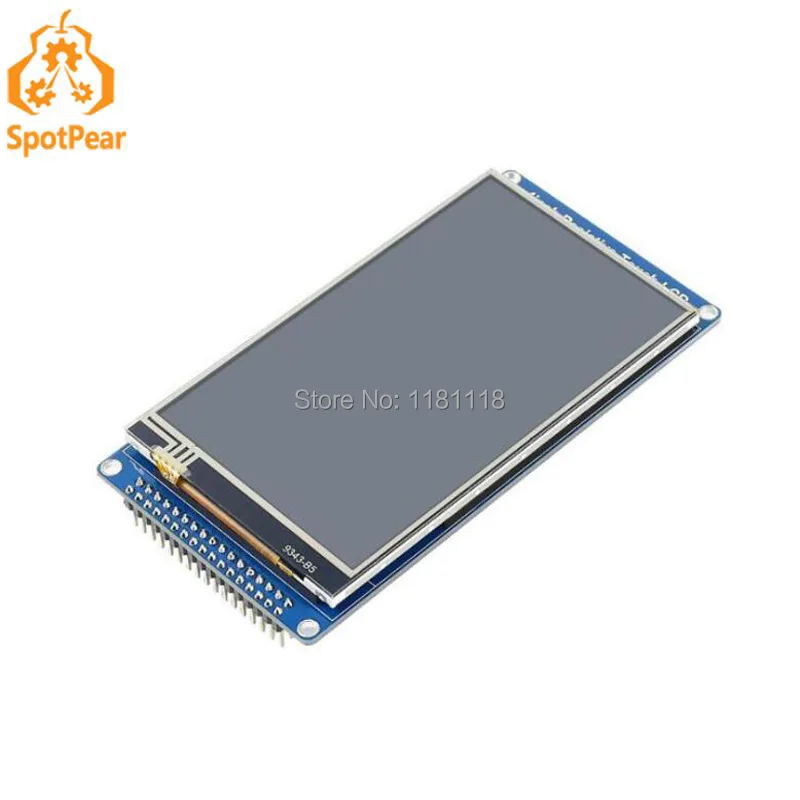

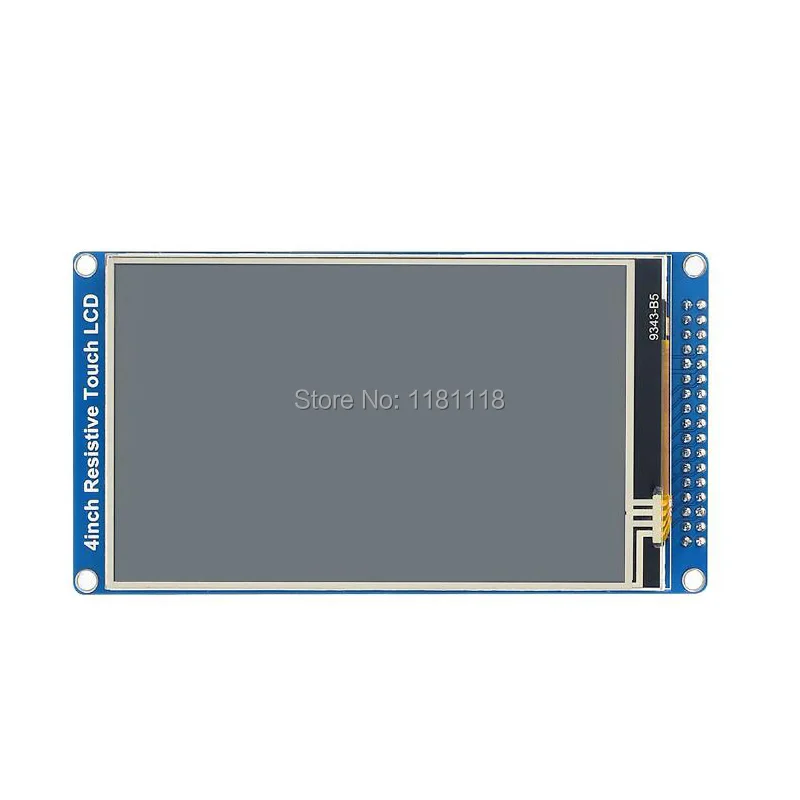

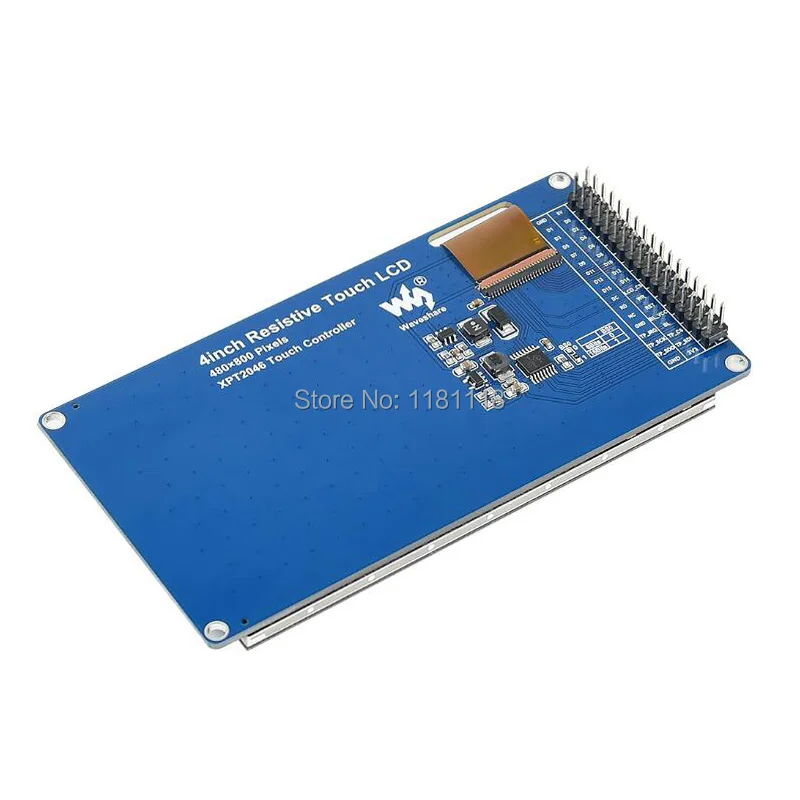

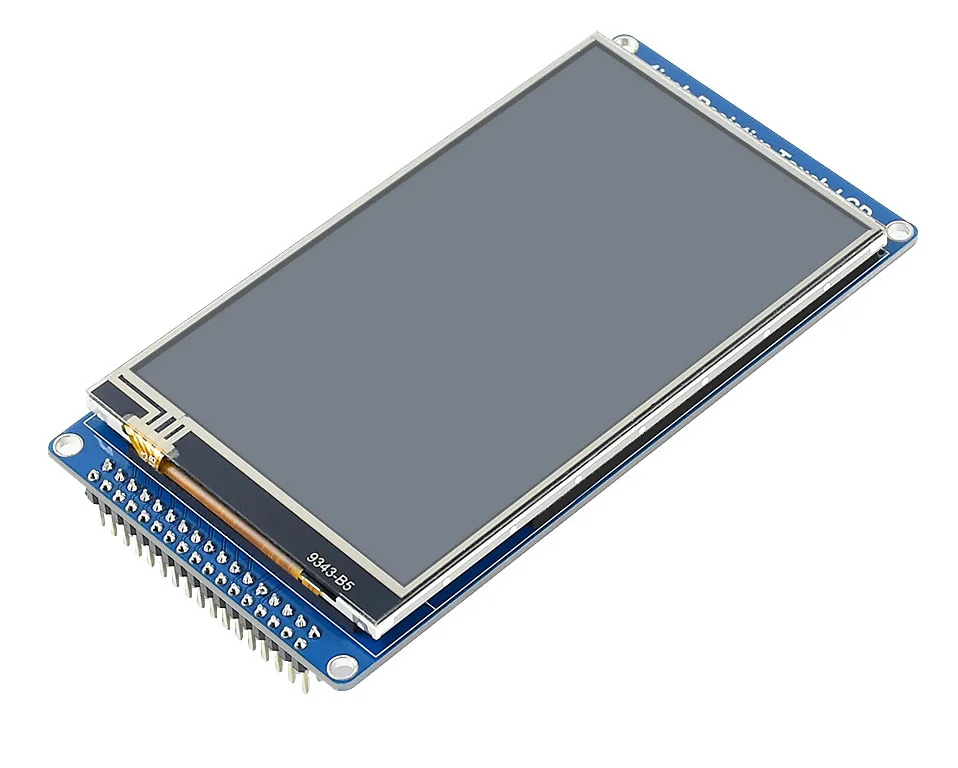

4-дюймовый 480 × 800 пикселей IPS LCD, резистивный сенсорный, 8080 Параллельный интерфейс

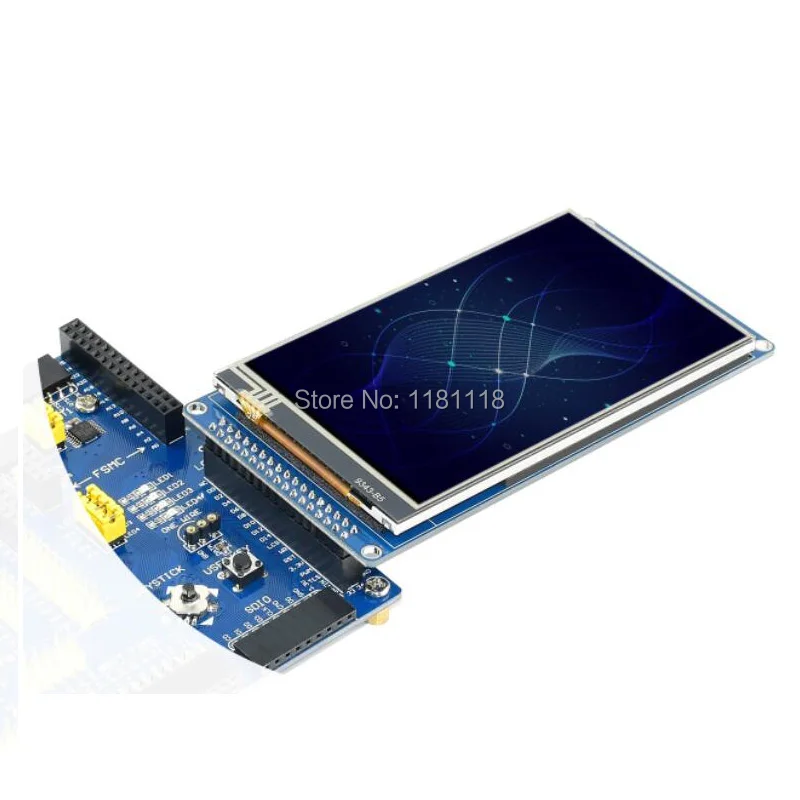

Это многоцветный графический ЖК-дисплей IPS, диагональ 4 дюйма, 480 × 800 пикселей, с резистивным сенсорным экраном. Он поддерживает параллельный интерфейс 8080 для ЖК-связи и контроллеры хоста, такие как STM32.
4-дюймовый цветной экран 65K
Разрешение 480 × 800, четкий дисплей
Поддерживает 16-битную параллельную передачу шины, быструю скорость передачи данных
Встроенный сенсорный контроллер, более плавное касание
Программируемый контроль подсветки, энергосбережение
Поставляется с ресурсами разработки и руководством (примеры для STM32)
Драйвер
NT35510
Сенсорный контроллер
XPT2046
Тип ЖК
IPS
Интерфейс связи
ЖК-дисплей: 16-битный параллельныйСенсорная панель: SPI
Цвета дисплея
RGB, цвета 65K
Разрешение
480 × 800
Подсветка
Светодиодный
Размер дисплея (мм)
51,84 мм × 86,40 мм

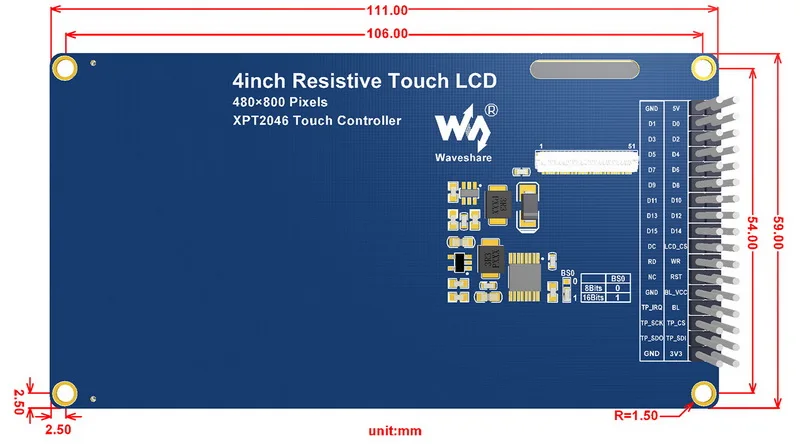

Габаритные размеры
59,0 мм × 111,0 мм
Тип касания
4-проводной резистивный
Напряжение источника питания
5 В/3,3 В
Логический уровень
3,3 В

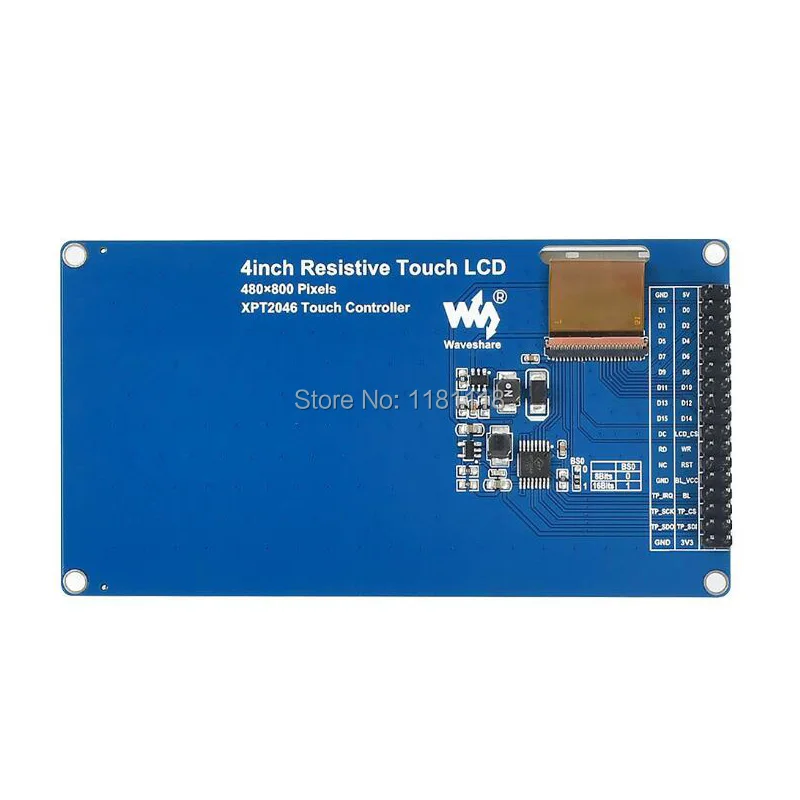

Булавка
Символ
Описание
Функция
1
5В
Положительная мощность, вход 5 В
При подключении P1 и P2 к источнику питания 5 В, P33 и P34 обеспечивают выход 3,3 В
2
GND
Земля
Земля
3 ~ 18
D0 ~ D15
Контакт данных
16-битная двунаправленная линия передачи данных
19
LCD_CS
Выбор ЖК-чипа
Низкий активный
20
DC
Выбор данных/команд
DC = 1: регистр данныхDC = 0: Регистрация команд
21
WR
Писать
WR = 0, RD = 1
22
RD
Чтение
WR = 1, RD = 0
23
РСТ
Сброс
Низкий активный
24
NC
Не подключен
Плавающий
25
Блвэйкс
5 В или 3,3 В
Подсветка VCC
26
GND
Земля
Подсветка GND
27
BL
Регулировка подсветки
Регулировка яркости Подсветки через PWM
28
TP_IRQ
Прерывание сенсорной панели
Низкий уровень при касании панели
29
TP_CS
Выбор чипа сенсорной панели
Низкий активный
30
TP_SCK
Сенсорная панель SPI часы
Подключение к SPI.SCK
31
TP_SDI
Ввод данных SPI сенсорной панели
Подключение к SPI.MOSI
32
TP_SDO
Выход данных сенсорной панели SPI
Подключение к SPI.MISO
33
3,3 В
Положительная мощность, вход 3,3 В
Когда P33 и P34 подключаются к источнику питания 3,3 В, оставьте P1 и P2 плавающими
34
GND
Земля
Земля
4-дюймовый резистивный сенсорный ЖК-дисплей x1
