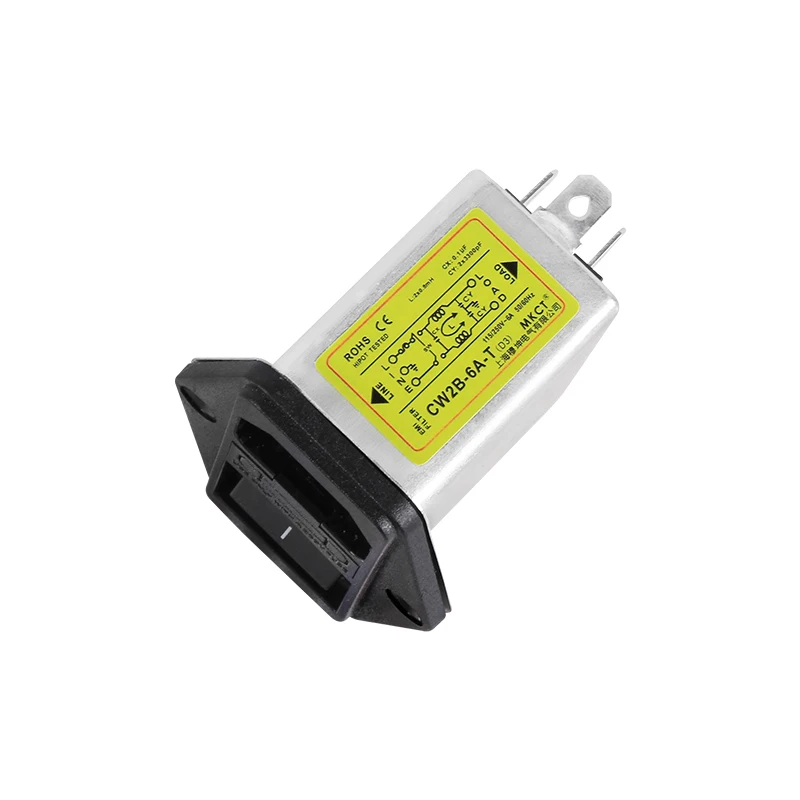

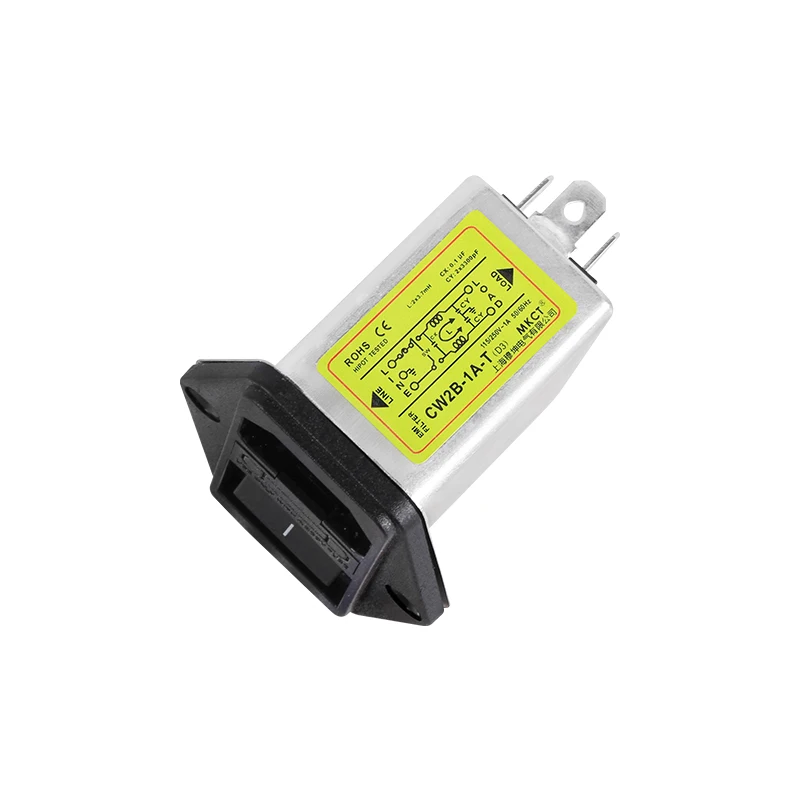

220 В AC фильтр аудио источник питания фильтр от помех EMI розетка CW2B-1A-T(D3) 3A 6A 10A

IEC-вход с предохранителями и переключателями серии общего назначения

Особенности и преимущества

Iec-входной фильтр питания, интегрированный дизайн модуля с выключателем и предохранителями

Для измерительных и мини-электронных инструментов

Хорошая производительность подавления помех

Типичные области применения

Промышленное оборудование

Медицинский и Торговое оборудование

Офис и тестирующих оборудований

Технические характеристики

Максимальное непрерывное рабочее напряжение:250VAC

Рабочая частота:50/60Hz

Номинального тока:1A-10A @ 40°Макс.

Высоковольтное испытательное напряжение (1 мин):Линия к линии 1500VDC/линия к земле 1500VAC

Температурный диапазон работы и хранения:-25°~ + 85° (25/085/21)

*

Суффикс "T" представляет коммикцию вставки; Суффикс "2" представляет фильтр с двумя предохранителями.

**

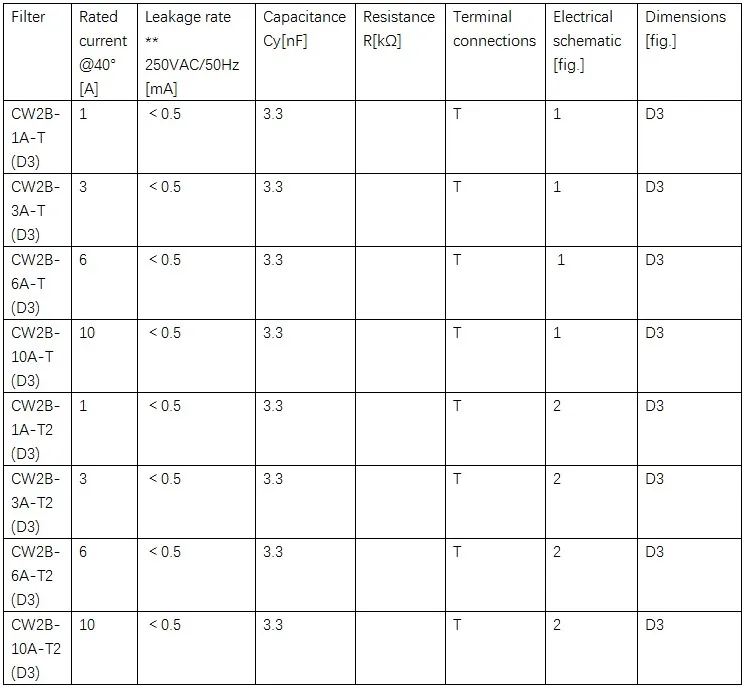

Максимальная утечка при нормальных условиях эксплуатации Примечание: Если нейтральная линия прерывается, в наихудшем случае утечка может достигать в два раза этого уровня.

Электрические схемы

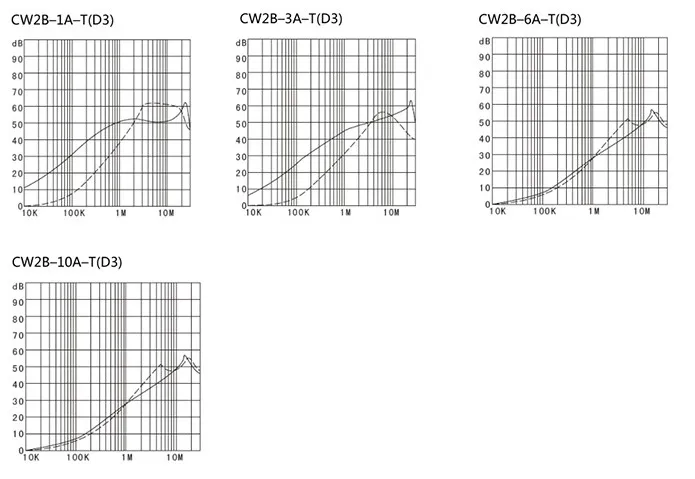

Типичные фильтр затухания

За CISPR 17/50Ω[Система--Общий режим; ----- дифференциальный режим]

Размеры[Все размеры в мм]
