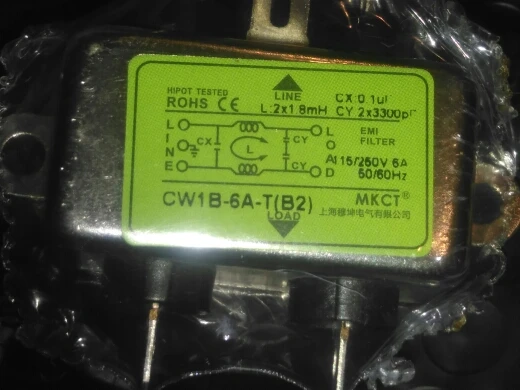

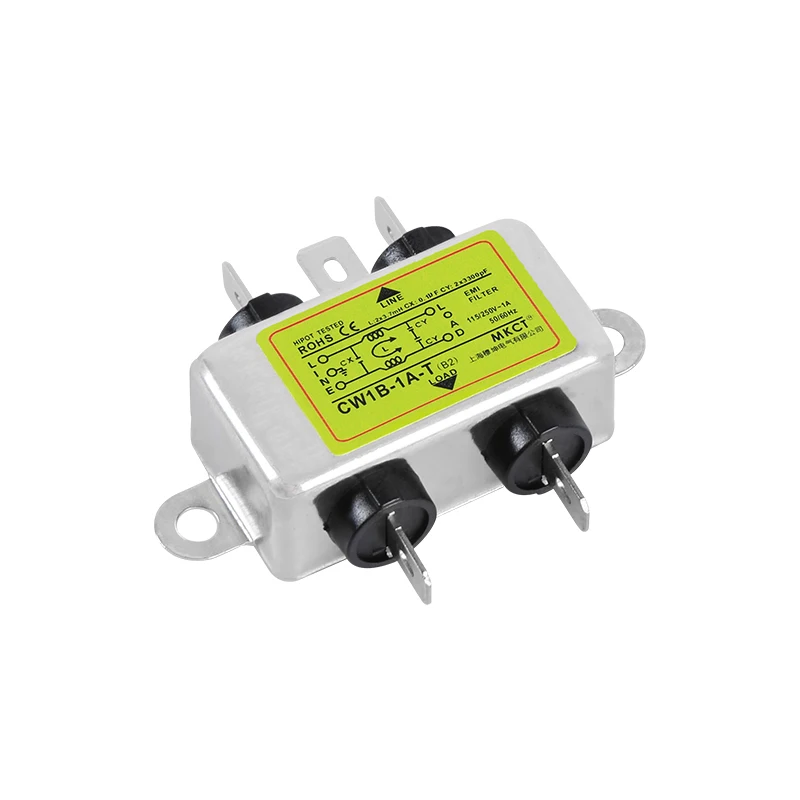

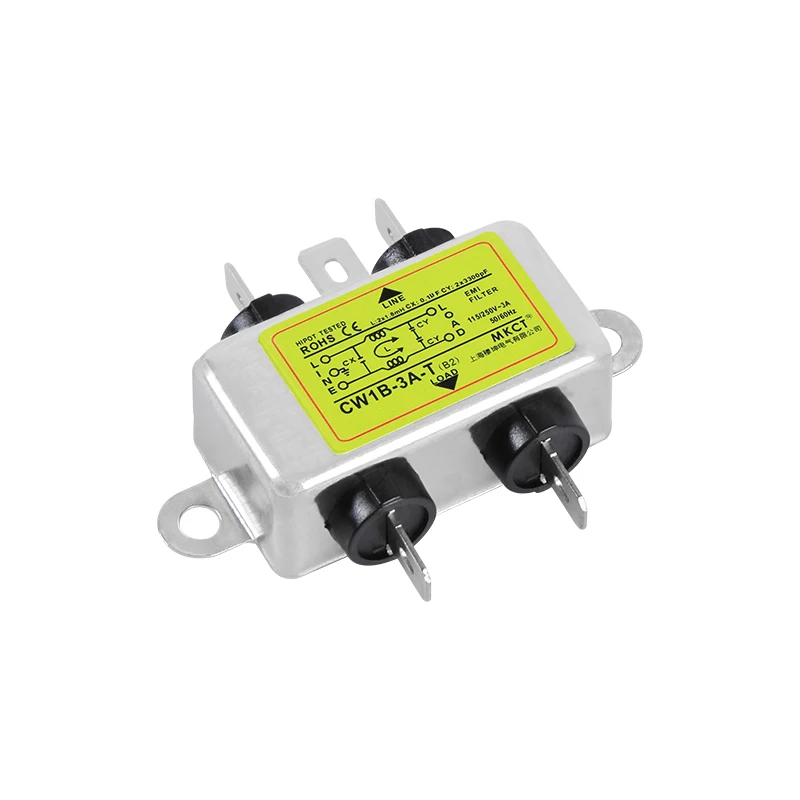

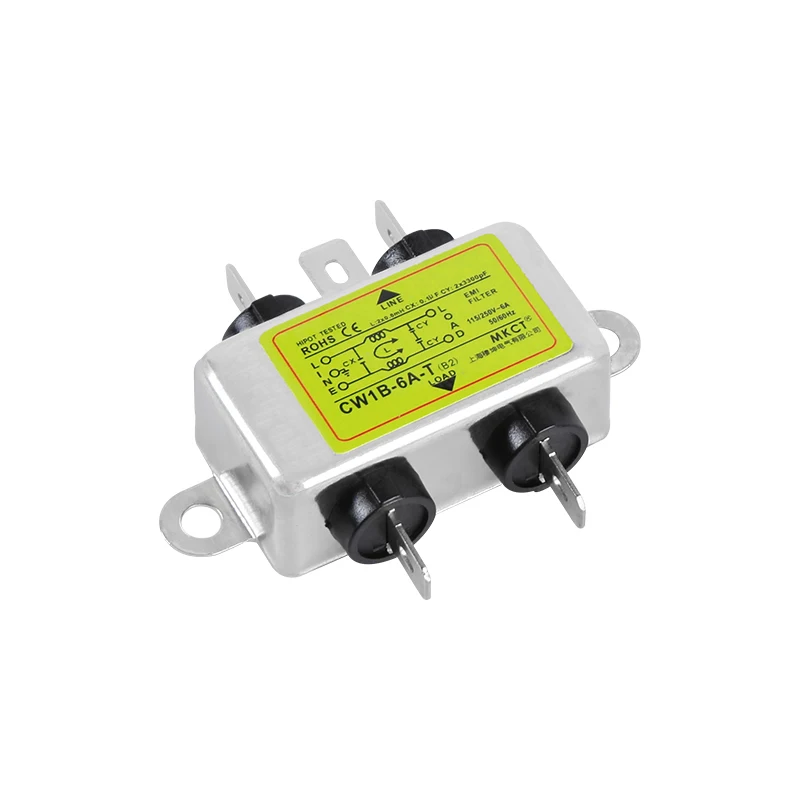

Очистка переменного тока 220 В однофазный источник питания фильтр EMI защита от помех очистка аудио CW1B-T(B2)1A3A6A10A

Вставное соединение однофазная Универсальная Серия

Особенности и преимущества

Небольшой размер, быстрая и легкая установка шасси

Различные стили подключения терминалов

Хорошая производительность затухания, применяется в среде, где требуется низкое подавление помех

Типовые варианты применения

Электрическое и электронное оборудование

Медицинское и бытовое оборудование

Оборудование для автоматизации, обработки данных и обработки электронных данных

Технические характеристики

Максимальное непрерывное рабочее напряжение:250 В переменного тока

Рабочая частота:50/60 Гц

Номинальные токи:1A-10A @ 40°Макс.

Высокопотенциальное испытательное напряжение (1 мин):Линия к линии 1500 В постоянного тока/линия к земле 1500 В переменного тока

Диапазон температур эксплуатации и хранения:-25°~ + 85° (25/085/21)

*

Суффикс «T» представляет собой вставку.

**

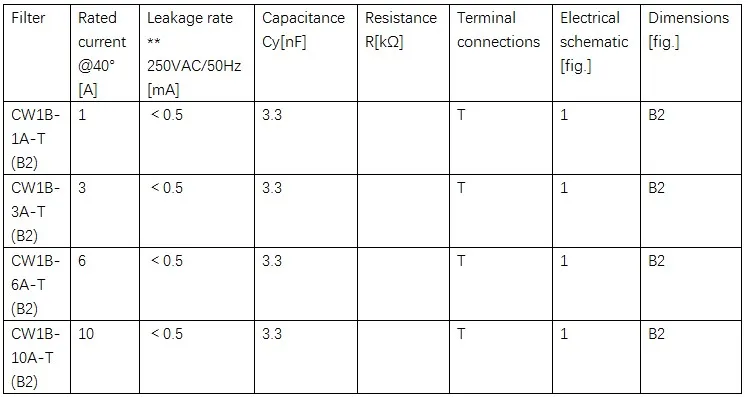

Максимальная утечка при нормальных условиях эксплуатации, Примечание: Если нейтральная линия прервана, наибольшая утечка может достичь в два раза большего уровня.

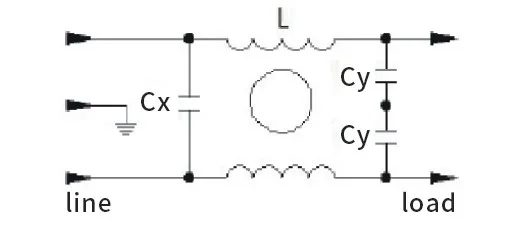

Электрическая схема

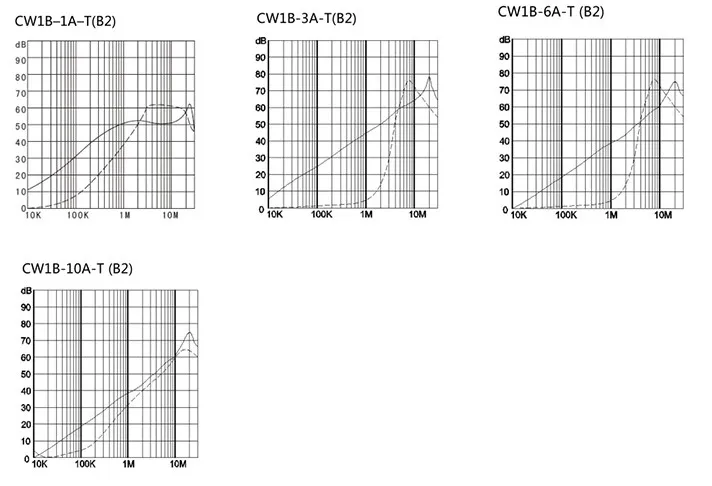

Типовое затухание фильтра

На CISPR 17/50ΩСистема [--Общий режим; ----- дифференциальный режим]

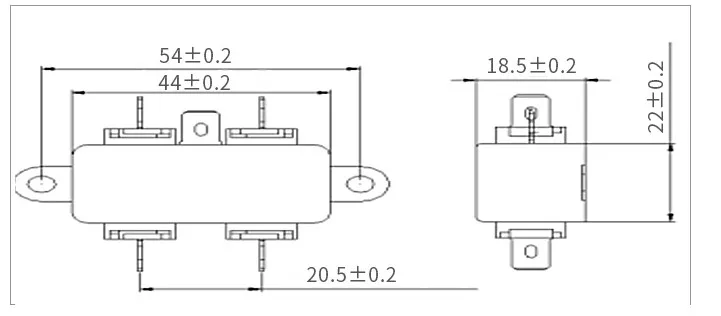

Размеры[Все размеры в мм]

Тип Соединения «T»
