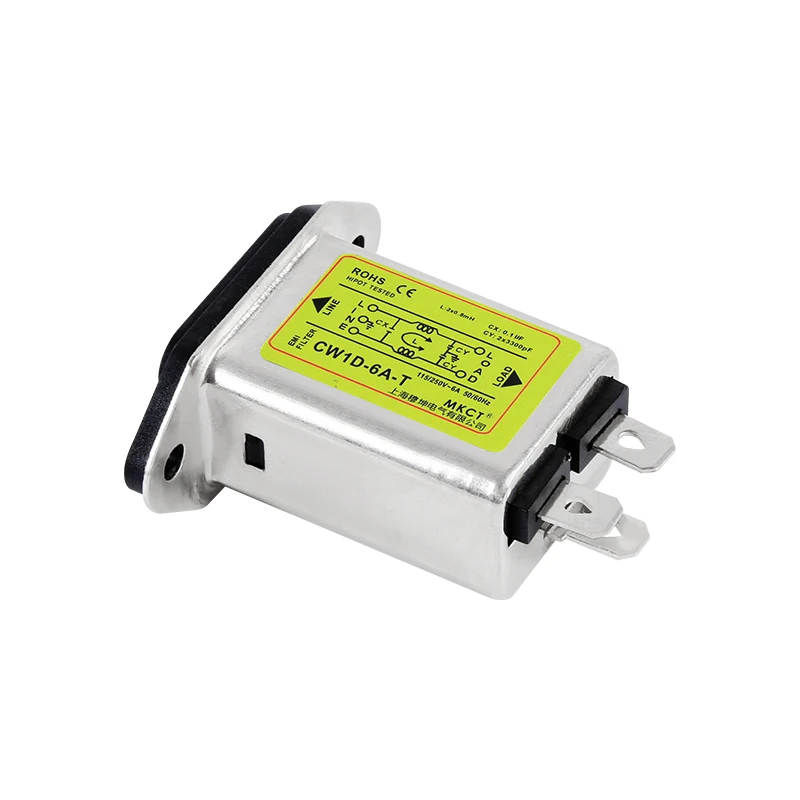

Однофазный Т-образный сетевой фильтр для защиты от помех, 220 В переменного тока, CW1D-T1A 3 А, 6 А, 10 А

Универсальная Серия входа IEC

Особенности и преимущества

Малый размер, входной фильтр питания IEC

Для измерительных и мини-электронных приборов

Хорошая производительность подавления помех

Типовые варианты применения

Промышленное электронное оборудование

Медицинское и коммерческое оборудование

Офисное и испытательное оборудование

Технические характеристики

Максимальное непрерывное рабочее напряжение:250 В переменного тока

Рабочая частота:50/60 Гц

Номинальные токи:1A-10A @ 40°Макс.

Высокопотенциальное испытательное напряжение (1 мин):Линия к линии 1500 В постоянного тока/линия к земле 1500 В переменного тока

Диапазон температур эксплуатации и хранения:-25°~ + 85° (25/085/21)

Суффикс «T» представляет собой вставку.

**

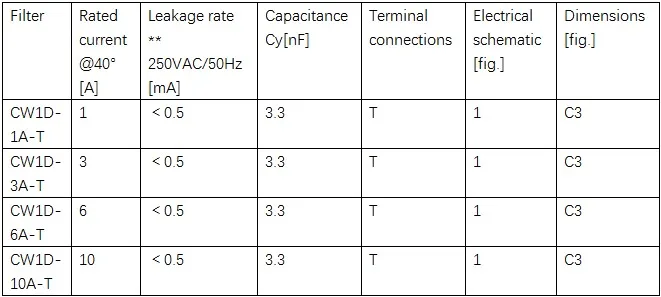

Максимальная утечка при нормальных условиях эксплуатации, Примечание: Если нейтральная линия прервана, наибольшая утечка может достичь в два раза большего уровня.

Электрическая схема

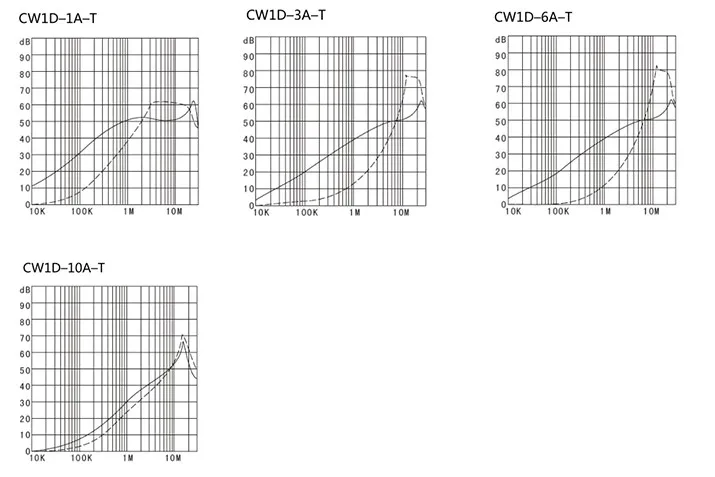

Типовое затухание фильтра

На CISPR 17/50ΩСистема [--Общий режим; ----- дифференциальный режим]

Размеры[Все размеры в мм]
