Функция:
После того, как вход контролирует аудио или видео сигналы, выходное состояние немедленно переворачивается и удерживается; После того, как аудио или видео сигнал исчезнет, сброс после задержки выходного состояния. Задержка времени 0.2seconds-60 секунд регулируется.
Размеры:
Нет pins15миллиметров * 13 миллиметров (AUD1AAndAUD1BSame Размер).
Напряжение питания:DC3V-15V
Ток холостого хода:3V-0.7mA,
5 в пост-1.2mA,
12V--3.3mA
Выход:
AUD1A: выход высокого уровня 3maor низкого уровня 3ma. Выход высокого уровня после обнаружения действительного сигнала.
AUD1B: выход высокого уровня 1500maor открытого режима. Выход высокого уровня после обнаружения действительного сигнала. Выход оснащен защитным диодом. Может быть непосредственно подключен к различным нагрузкам (включая индуктивную нагрузку).
Чувствительность:
Амплитуда не less180mVp-pAudio, или видеосигналы могут эффективно запускать работу (фактические видеосигналы все in2V-2.5v).

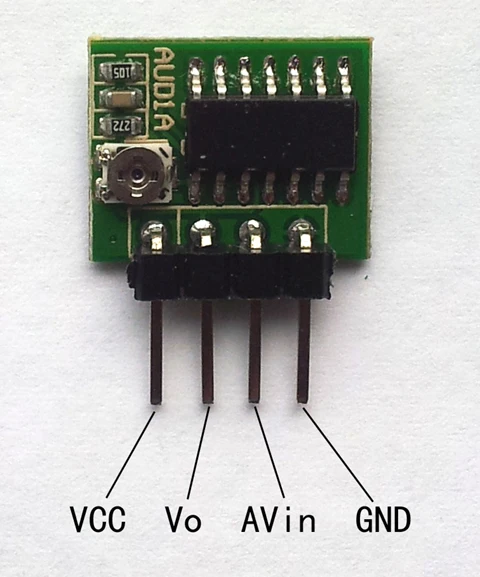

Pin-код:
VCC-положительный Полюс источника питания
Vo -- Выход
AVin -- avsignal вход
GND-отрицательный Полюс источника питания
Потенциометр в левом нижнем углу модуля на приведенной выше диаграмме используется для регулировки времени задержки., по часовой стрелке регулировка времени расширения.
Примечание:Даже если нет звукового/видео триггерного сигнала, схема также выводит высокоуровневый импульсный сигнал в момент включения. Затем введите нормальное рабочее состояние.
'
