Последнее обновление: 15.09.2024

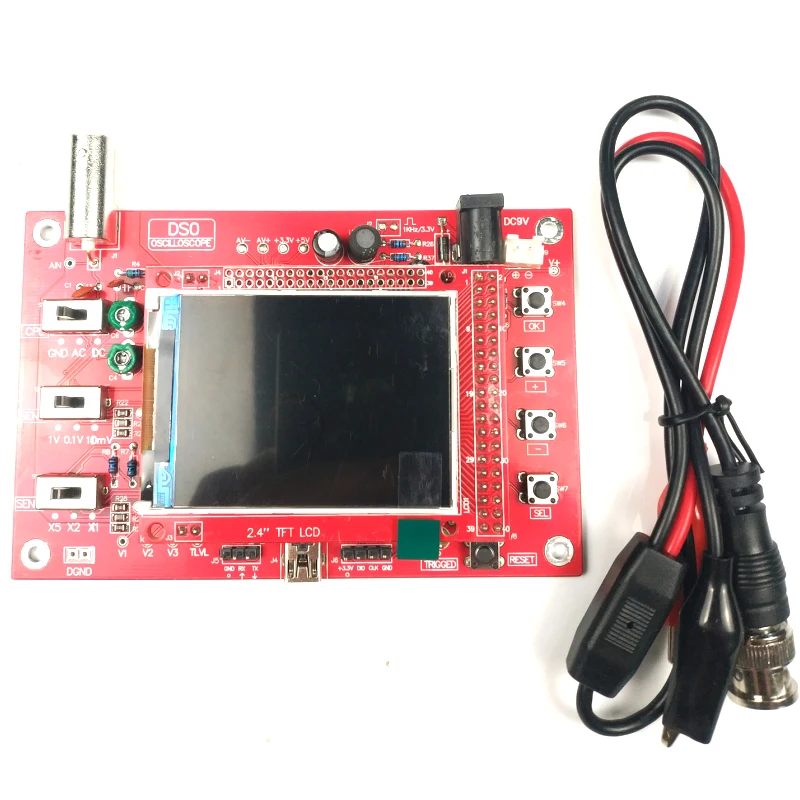

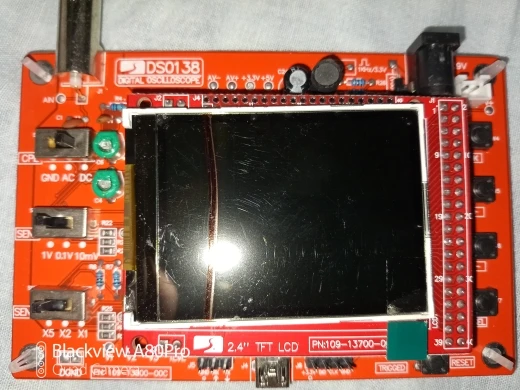

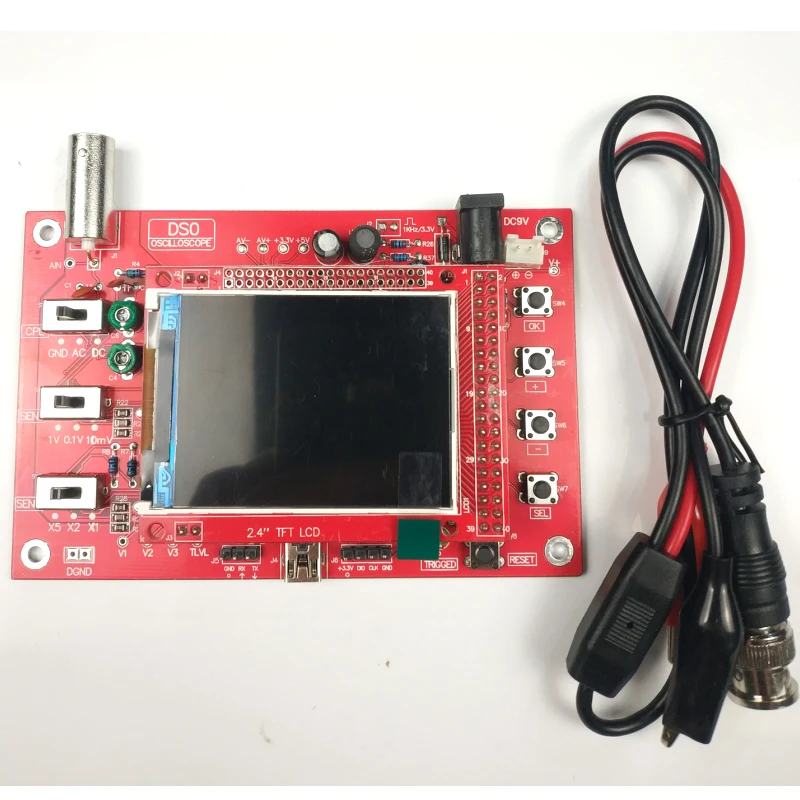

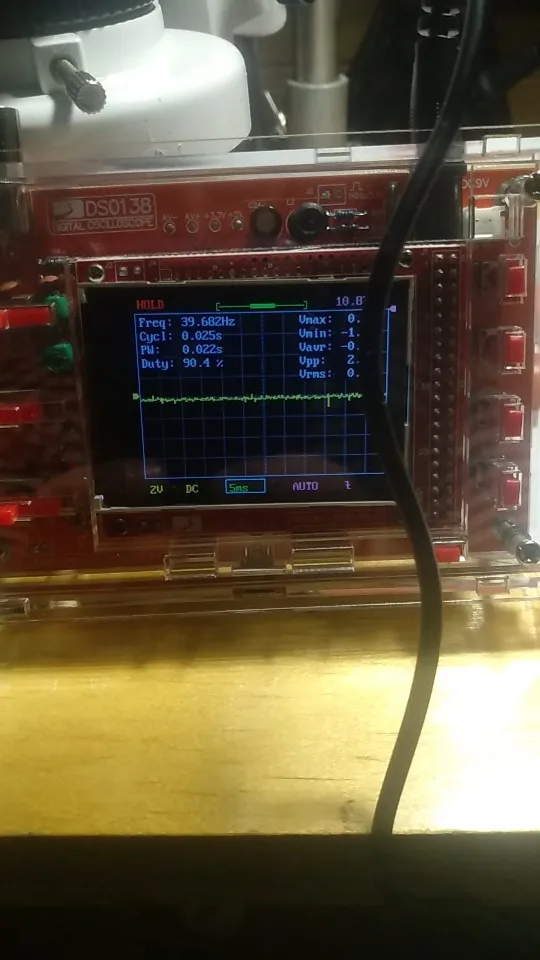

В этом наборе цифрового осциллографа используется процессор ARM Cortex-M3 и экран 2,4 дюйма TFT. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, макс./мин./средний/пиковые/виртуальные значения.Особенности:В этом комплекте используется процессор ARM Cortex-M3 (STM32F103C8) и 2,4 дюймовый цветной TFT-дисплей, может использоваться в качестве макетной платы ARM test.Может быть вторичная Разработка на основе этого набора, например, его можно заменить на милливольтметр, регистраторы данных.Регулируемое вертикальное смещение с инструкциями.С автоматическим, регулярным и однократным режимами, легко захватывает мгновенную форму волны.Доступен подъем или падение края триггера.Наблюдаемый предыдущий сигнал триггера (отрицательная задержка).Может заморозить в любое время отображение формы волны (функция HOLD).Работает на 1 Гц/3,3 В квадратно-волновом тестовом источнике сигнала.С цифровым дисплеем параметров волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./средний/пик-пик/виртуальные значения.Функция сохранения сигналов: не потеряет форму сигнала после выключения питания.Обнаружение короткого замыкания и разомкнутого замыкания: помогает пользователю выяснить ошибку пайки.Функция распознавания TFT-контроллера.Примечание:

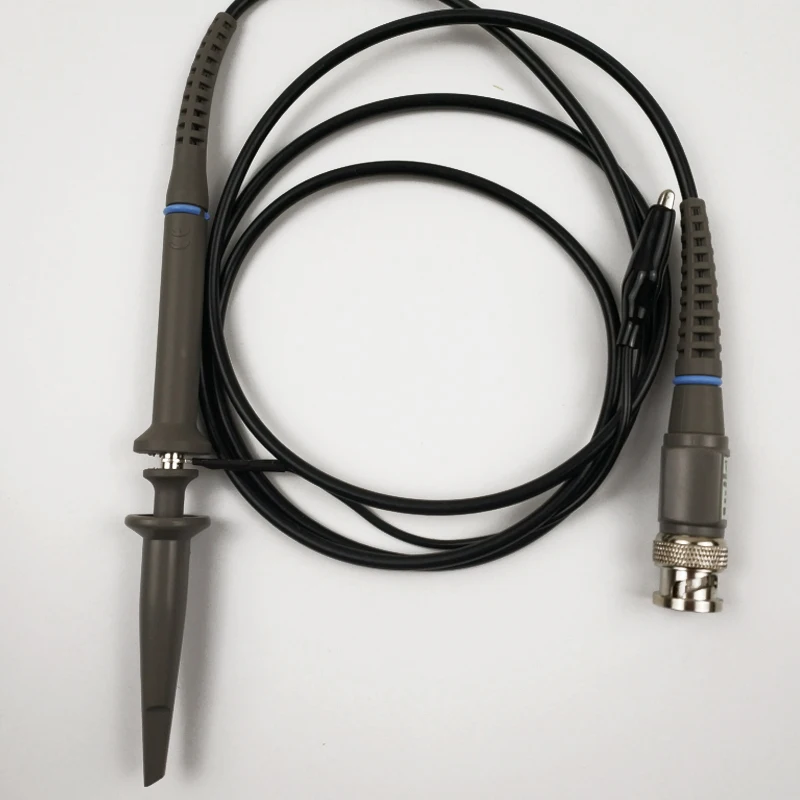

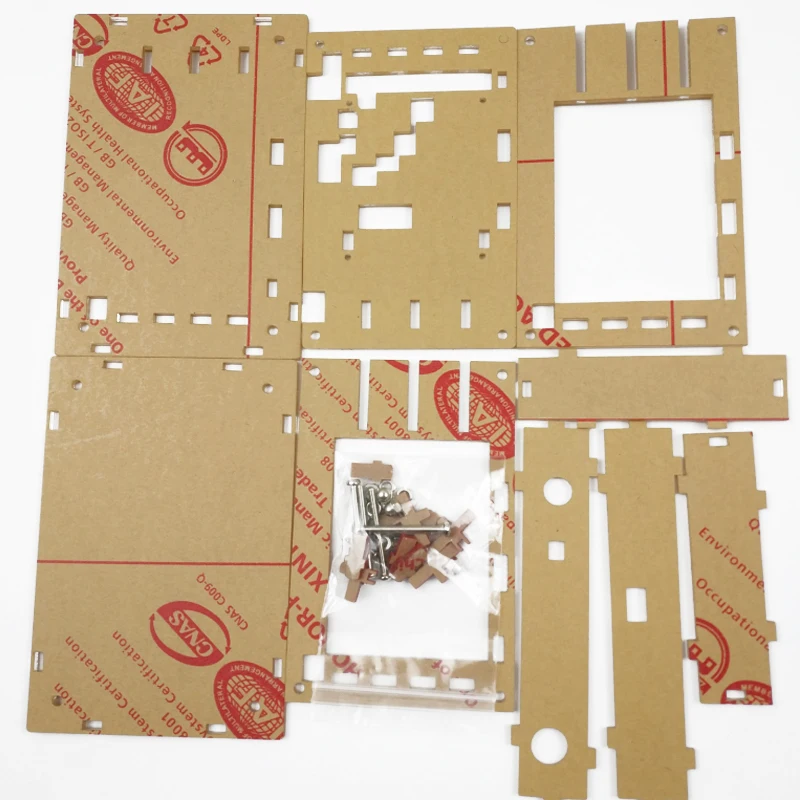

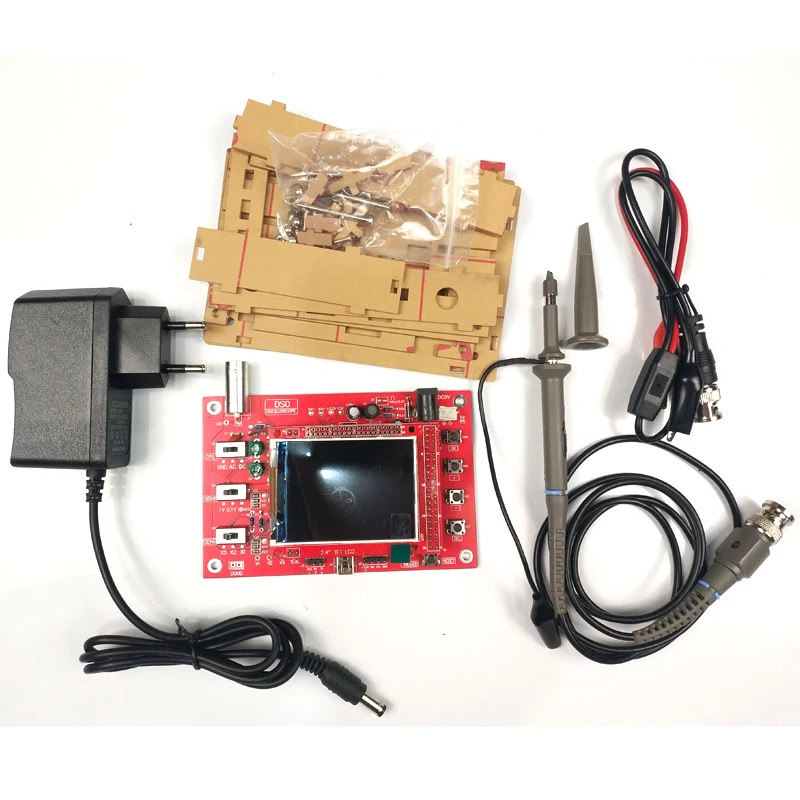

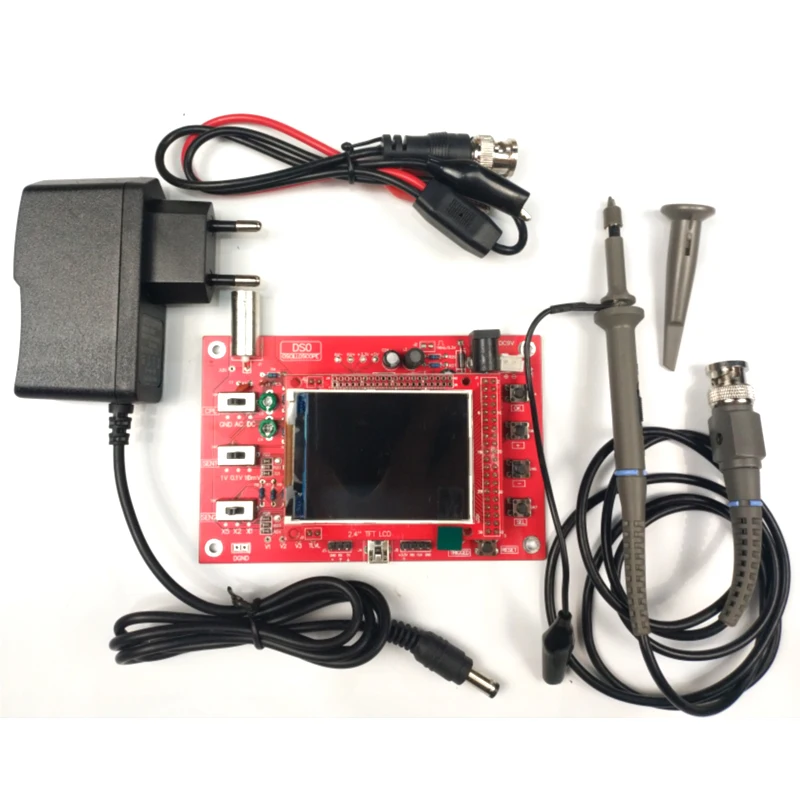

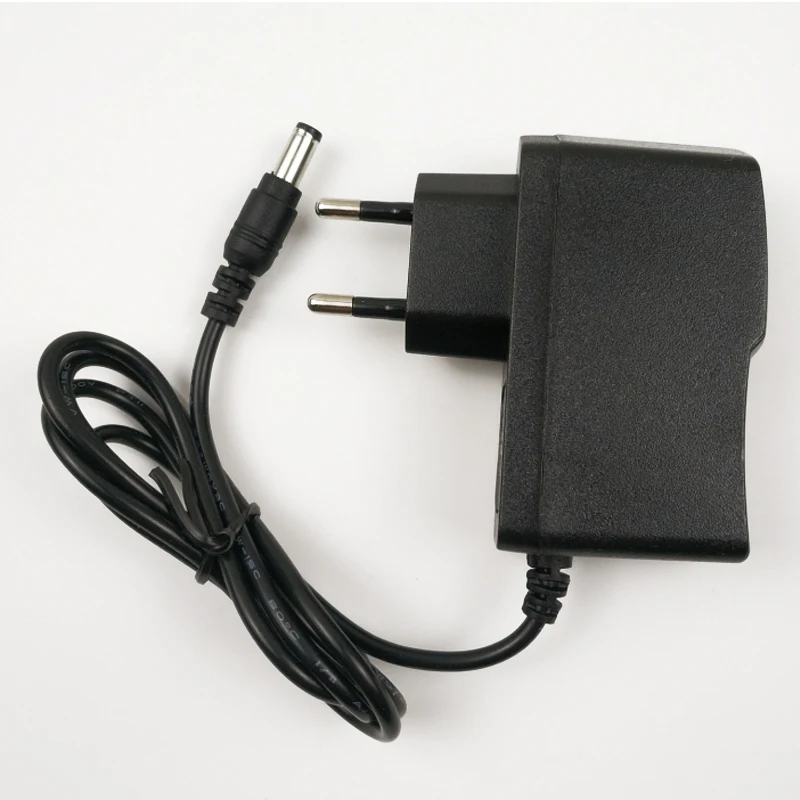

Комплектация: согласно содержимому, представленному на выбранном изображенииИ вам нужно оторвать защитную пленку внешней оболочки и собрать ее.Характеристики:Максимальная частота дискретизации в реальном времени: 1 мсТочность: 12 битГлубина буфера выборки: 1024 байтАналоговая полоса пропускания: 0-200 кГцВертикальная чувствительность: 10 мВ/дел-5 В/дел (1-2-5 прогрессивный способ)Входное сопротивление: 1 МОмМаксимальное входное напряжение: 50Vpp (зонд 1: 1), 400Vpp (зонд 10: 1)Режимы связи: DC / AC / GNDГоризонтальный временной базовый диапазон: 10 мкс/дел-50 с/дел (1-2-5 прогрессивный способ)Напряжение питания: 9 В постоянного токаРазмер печатной платы: 117*76 мм/4,6*3 дюймаРазмер экрана: 52*40 мм/2*1,57 дюймаПосылка: 18*12,5*3 см/7,08*4,92 * 1.18inВес посылка: 119 г/4,21 унции
Отзывы покупателей
Страна: BR Color: Full set Доставка: Standard Shipping 12.02.2021
Ótimo osciloscópio
Страна: RU Color: Full set Доставка: Standard Shipping 26.02.2021
игрушка, не более. очень большие искажения формы сигнала. возможно попался бракованный экземпляр, написал продавцу о проблеме, ответа нет.
D***n
Страна: RU Color: Full set Доставка: Standard Shipping 12.02.2021
почему то ожидал чего то большего. но сложившись из мелочей: фуфлыжный корпус, качество сборки платы, качество измерения, все эти факторы привели к разочарованию. за такое - это слишком дорого. не рекомендовал бы брать данное устройство.
V***o
Страна: RU Color: EU adapter Доставка: Standard Shipping 05.03.2021
рекомендую
S***m
Страна: RU Color: Full set Доставка: Standard Shipping 18.02.2021

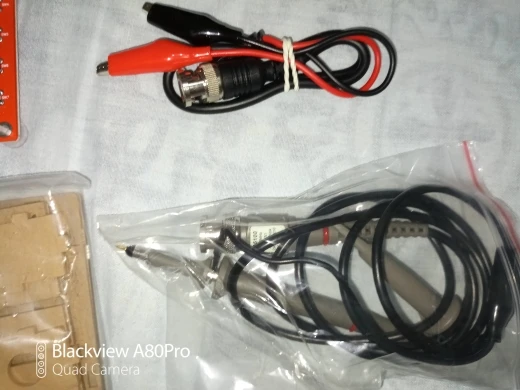

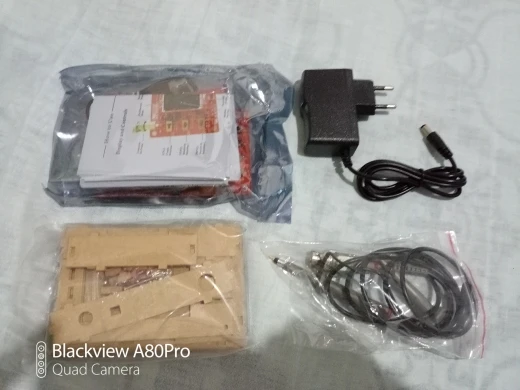

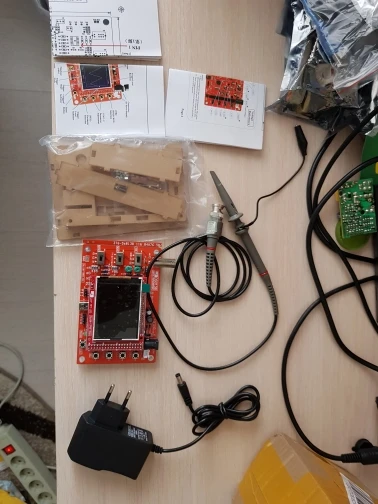

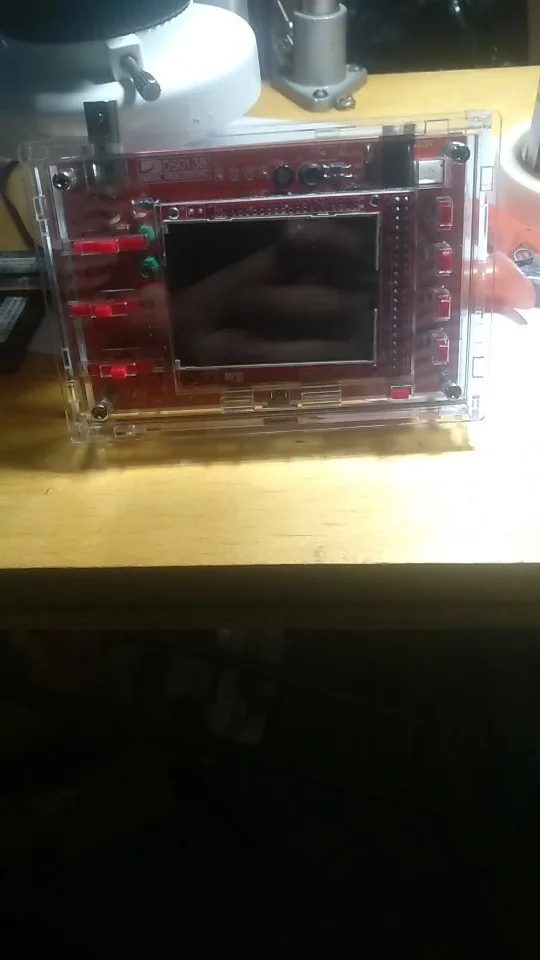

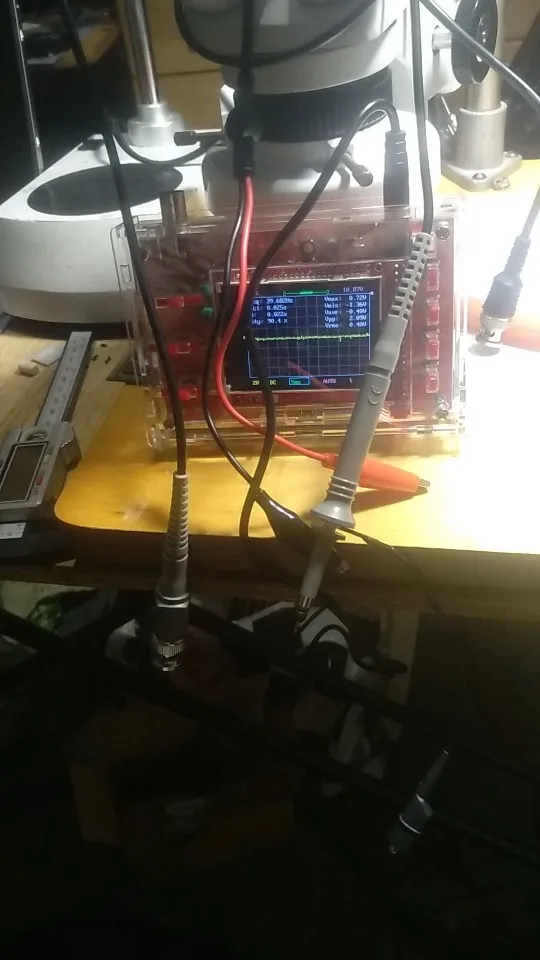

приехал целый хоть и упаковка только картонная коробка. сама плата в антистатике. щупы и блок в комплекте. пришлось поиграть в пазлы так как инструкции на корпус нет незапаяна петля самотеста (колибровки) я это проглядел придется пересобирать ))) а все от того что я русский и сначала собираю а потом инструкцию читаю))) будем тестить так вроде норм))!! в общем советую ехало примерно месяц до Перми . кто будет в пазлы играть подсказка с морды собирать надо ))).
P***v
Страна: RU Color: Without shell Доставка: Standard Shipping 14.02.2021

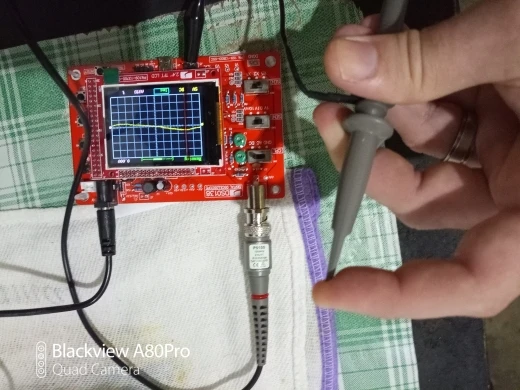

Осциллограф работает хорошо. Пришлось припаять проволочку к верхнему выходу, на котором выводится тестовый квадратный сигнал. Изначально ее у меня не было.
S***v
Страна: RU Color: Full set Доставка: Standard Shipping 22.02.2021
посылка пришла быстро, коробкой по виду в футбол играли сборная почты России против почты Китая. Спасибо продавец хорошо упаковал внутри все цело, собрал работает. Продавца и товар рекомендую.
K***r
Страна: KR Color: Without shell Доставка: Standard Shipping 26.01.2021
Ок
