Последнее обновление: 25.09.2024

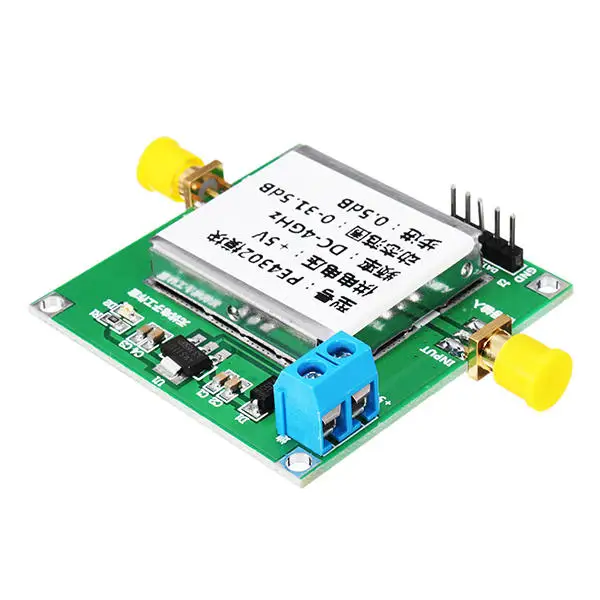

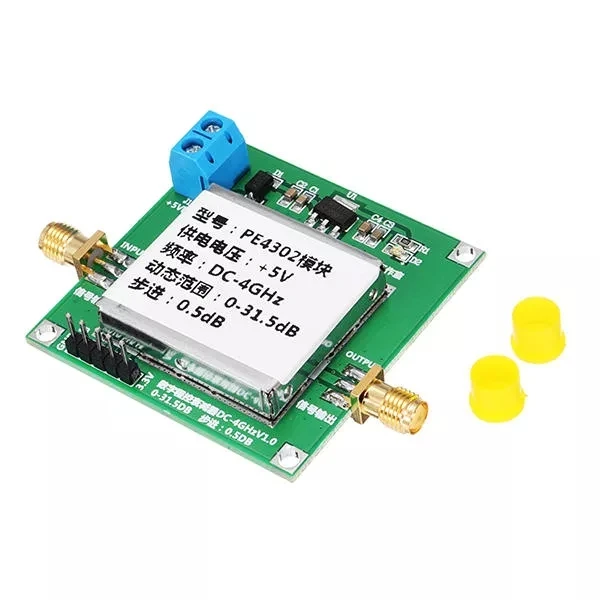

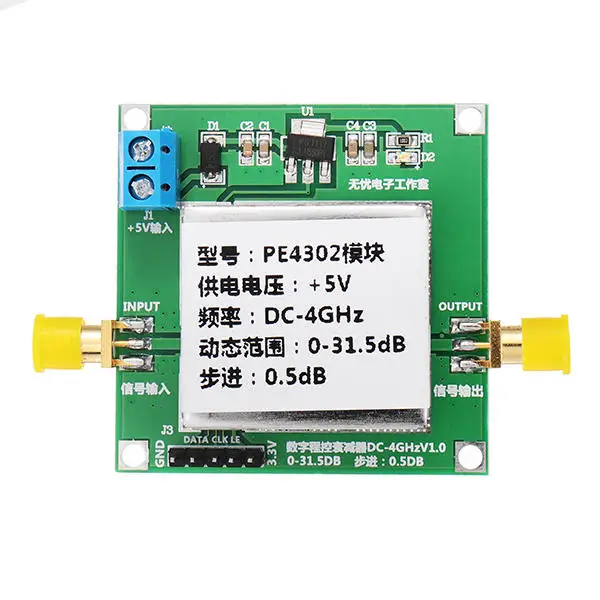

Особенности: PE4302-это 6-битный цифровой шаговый аттенюатор с высокой линейностью (DSA), покрывающий диапазон затухания 31,5 дБ с шагом 0,5 дБ. Этот 50-омный РЧ DSA обеспечивает как параллельный, так и последовательный интерфейс управления CMOS работает на одном 3-вольтовом питании и поддерживает Высокая точность затухания по частоте и температуре. Он также имеет уникальный интерфейс управления, который позволяет пользователю выбрать Начальное состояние затухания при включении питания. С защитной оболочкой и диодом защиты от обратного хода. Технические индикаторы: 1. Напряжение питания: 5 В постоянного тока (стандартное значение тока 5 мА) 2. Программируемый диапазон затухания усиления: от 0 до 31,5 дБ, шаг 0,5 дБ, входное и Выходное сопротивление: 50 Ом 3. Модуль поддерживает параллельный и последовательный режим и функцию выбора состояния загрузки 4. Полоса пропускания: от 1 МГц до 4 ГГц (разные значения затухания различаются) 5, с металлическим корпусом Другая конфигурация режима: 1. Конфигурация последовательного режима: Отключите J5 J7 J6, закороченный J4 Трехпроводной последовательный режим: GND DATA CLK LE 3,3 В 2. Параллельная конфигурация режима управления C0.5-C16: Отключение замыкания J4 J7 J5 J6 3. Параллельная конфигурация режима управления PUP: Отключите J4 J5, закороченный J7 J6 Посылка 1 x PE4302 цифровой радиочастотный шаговый модуль аттенюатора
