Последнее обновление: 17.03.2022

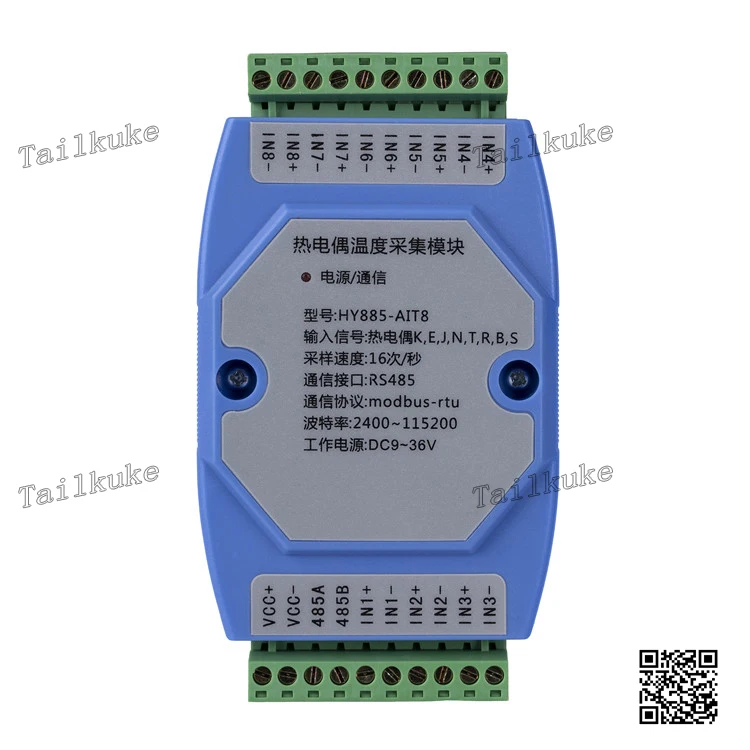

Модель
HY885-AIT8
Вход сигнала
8Дорожный регулятор температуры с термопарным, ПоддержкаK,E,J,N,T,R,B,SТермопары и RTD, с сломанным даже обнаружением
Точность измерения
0.2%, Компенсация холодного соединения (ошибка CJC± 1.5℃
Диапазон измерений
К:-200~1320℃; E:-)200~1000℃; J:-)200~1200℃; N:-)200~1300℃
T:-)200~400℃; R:-)50~1700℃; B:250~1800℃; S:-)50~1700℃
Вход изоляции
Входной сигнал и источник питания, RS485Между выходом изоляции, изоляционным напряжением≥1500Постоянный ток
Частота дискретизации
16Раз/сек, 8-канальный сетевой видеорегистратор с зеркалом заднего вида измерения
Связь Интерфейс
RS485
Связь протокол
Modbus-rtu
Скорость передачи данных по Bluetooth
2400,4800,9600,19200,38400,57600,115200
Паритет бит
Нет калибровки, четности, четности
Индикатор связи источника питания
После включения, светодиоды включены, получает команду кадра мигает один раз
Мощность питания
9-36 В постоянного тока

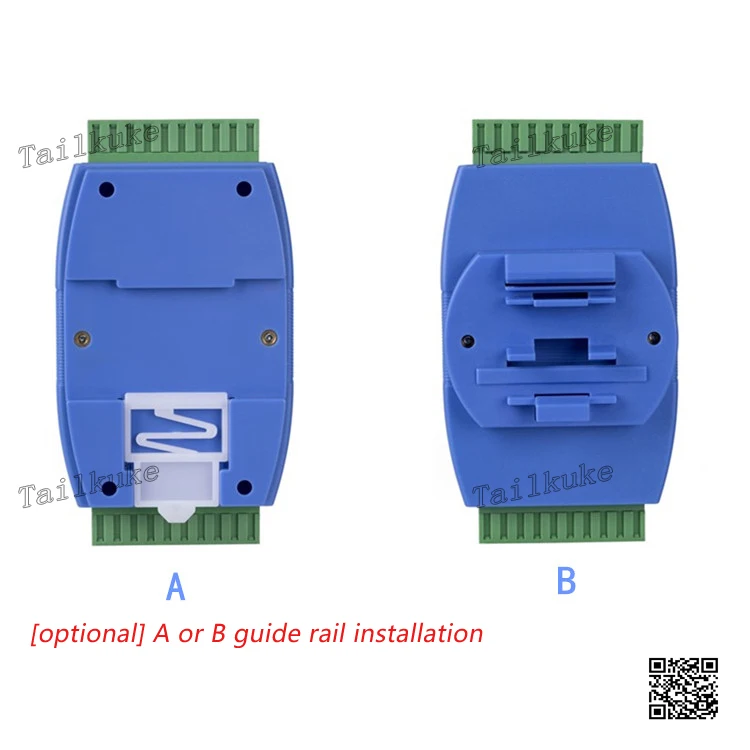

Установка методы
35 ммНа Рейке
Размеры
131*72*27 мм
Адрес
Команда
Начальный адрес (высокая спереди)
Количество регистров (высокая передняя часть)
Проверка (низкая спереди)
01
03
00,00
00,08
44,0C
Модуль в ответ на рамку данных (Data16Шестнадцатеричной системе):
Адрес
Команда
Данных длина
Сегмент данных (16Байт)
Проверка
01
03
10
FF,00,00,00,01,6F,01,C2,03,05,DF,E0,27,10,2F,2B
1E,6D
3.3 Modbuscommunication адрес регистра столАдрес
В Описании проекта
Тип данных
Описание продукта:
0
В first1Road регулятор температуры с термопарным температуры
SХорт
1
Первая2Дорожный регулятор температуры с термопарным температуры
SХорт
2
Первая3Дорожный регулятор температуры с термопарным температуры
SХорт
3
Первая4Дорожный регулятор температуры с термопарным температуры
SХорт
4
Первая5Дорожный регулятор температуры с термопарным температуры
SХорт
5
Первая6Дорожный регулятор температуры с термопарным температуры
SХорт
6
Первая7Дорожный регулятор температуры с термопарным температуры
SХорт
7
Первая8Дорожный регулятор температуры с термопарным температуры
SХорт
8~9
В first1Road регулятор температуры с термопарным температуры
Поплавок
Значение температуры представлено поплавковым номером, единица измерения: ℃. Поплавковый номер с плавающей точкой использует формат ieeee754, с 1 сигнальным битом (S), 8 битным показателем (E), 23 битовым mantissa (F), S EEEEEEEE fffffffffffffff (31-> 0) бит знака: положительное число-0, отрицательное-1; Количество цифр-127; Мантисса означает, десятичная система плюс 1. Это выраженная (1) ^ S) * 2 ^ (E-127) * (1 + F / 0x7fffff). Высокая или похода по магазинам.
10~11
Первая2Дорожный регулятор температуры с термопарным температуры
Поплавок
12~13
Первая3Дорожный регулятор температуры с термопарным температуры
Поплавок
14~15
Первая4Дорожный регулятор температуры с термопарным температуры
Поплавок
16~17
Первая5Дорожный регулятор температуры с термопарным температуры
Поплавок
18~19
Первая6Дорожный регулятор температуры с термопарным температуры
Поплавок
20~21
Первая7Дорожный регулятор температуры с термопарным температуры
Поплавок
22~23
Первая8Дорожный регулятор температуры с термопарным температуры
Поплавок
24
Холодный-температура перехода
SХорт
Подписанное целое, десятичное число, единица измерения:℃。
100
Регулятор температуры с термопарным регулятор температуры с термопарным и компании "feilong"
SХорт
0~ 7: пройденное расстояниеОт имениK,E,J,N,T,R,B,SРегулятор температуры с термопарным и компании "feilong"
Четыре 、 Монтажная схема
VCC +,VCC-: Рабочая мощность положительного и отрицательного входного интерфейса. 485А, В, 485B:RS485ТЕА, BInterface. INХ +, яNИкс:Входной интерфейс термопары firstxRoad, xOn от имени1~8, Термопара положительный ответ + без конца.
Пять、 Как изменить
