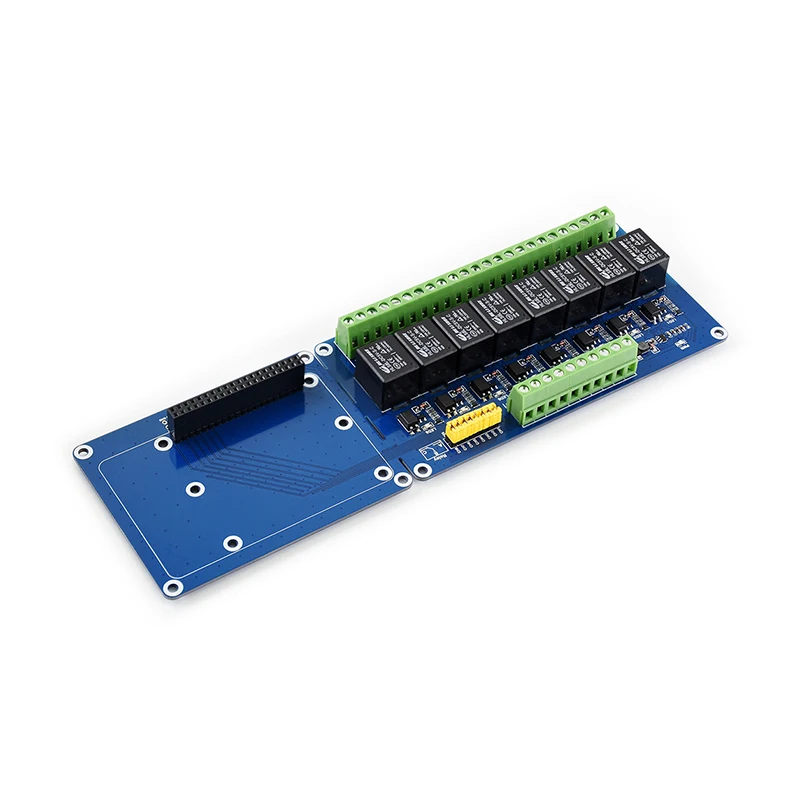

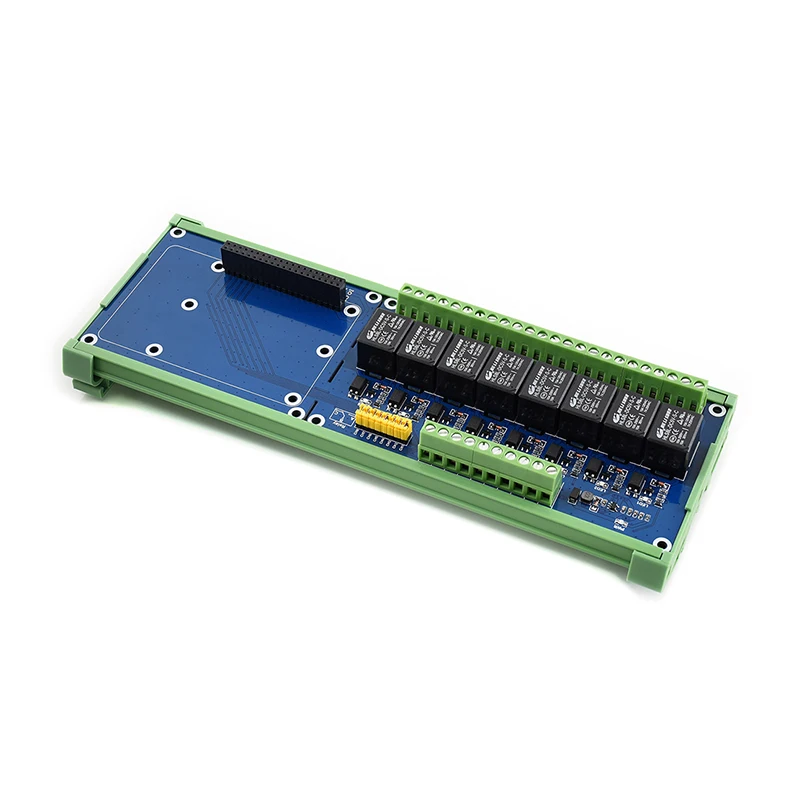

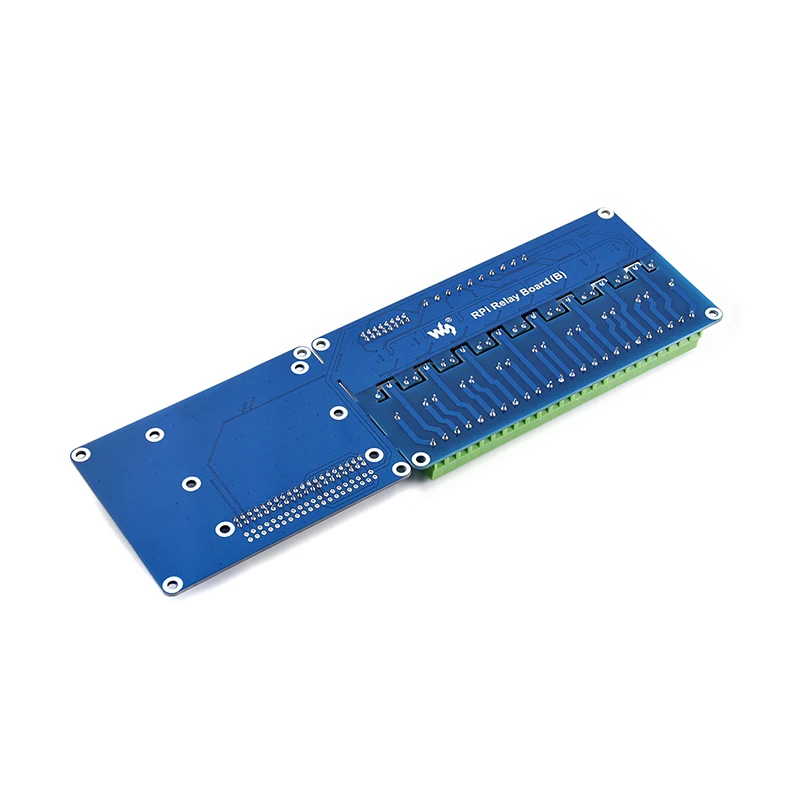

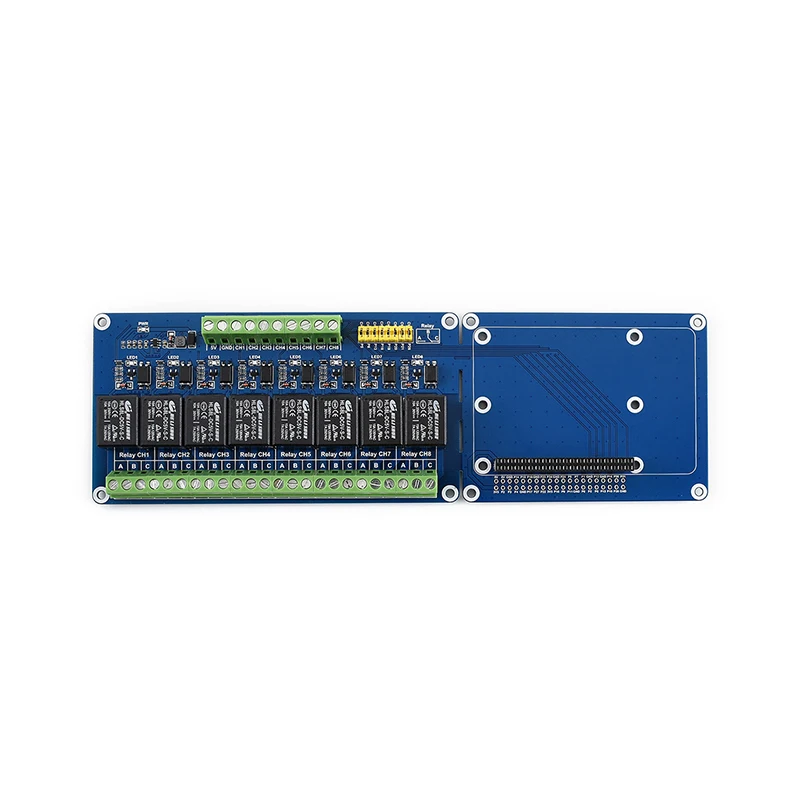

Raspberry Pi 4B/3B +/3B/Zero 8-канальная Плата расширения реле с индикасветильник для умного дома Raspberry Pi
Введение:
Этот 8-канальный релейный модуль для Raspberry Pi-Плата расширения с 8-канальными реле для Raspberry Pi. Он дает вашему Pi возможность управлять высоковольтными продуктами, такими как бытовая техника.
Особенности:

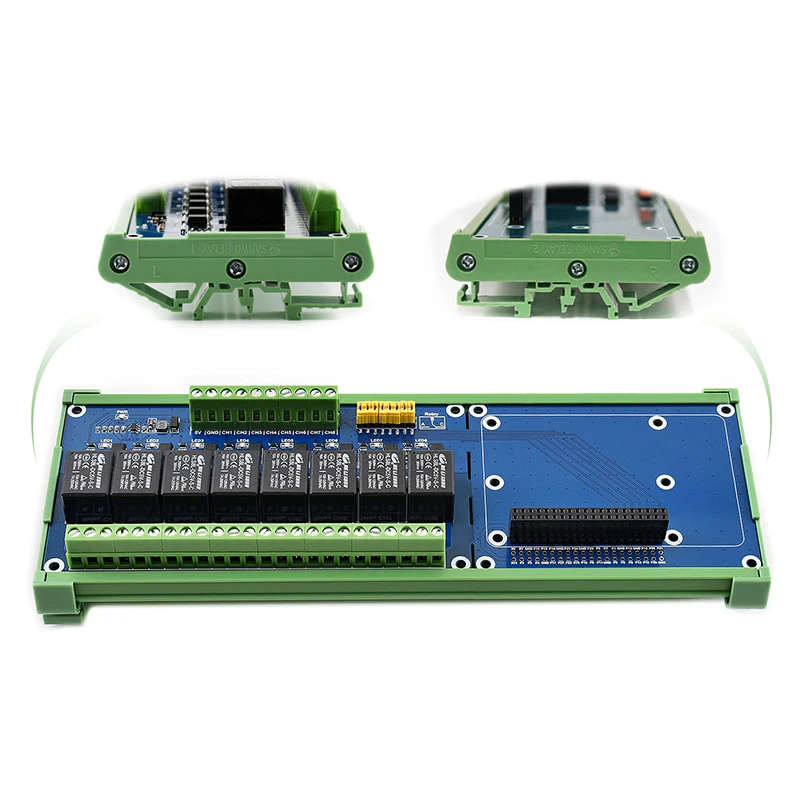

● Стандартный удлинитель Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi, Jetson Nano● Высококачественные реле, нагрузки до 5 А 250 В переменного тока или 5 А 30 В постоянного тока● Изоляция фотосцепления, предотвращает помехи от высоковольтной цепи● Стандартный рельсовый нижний чехол● Встроенные светодиоды для индикации состояния реле● Перемычка выбора контакта управления реле, позволяет управлять реле с помощью Пользовательских контактов, отличных от контактов по умолчанию● Зарезервированный интерфейс управления, позволяет работать с контроллерами, такими как PLC● Поставляется с ресурсами разработки, включая примеры в wiringPi, bcm2835, python, python-bottle (управление веб-страницей) и crontab (работа cron)
Характеристики:
● Напряжение источника питания: 5 В● Сигнал запуска: 3,3 В/5 В● Релейные каналы: 8-канальный● Контактная форма: SPDT-NO,NC● Замкнутый ток: 6 мА (на канал)● Разъем: Винтовая Клеммная колодка● Размер: 232 × 72 (мм)● Размер монтажного отверстия: 3,0 мм
Как использовать:
Пожалуйста, обратитесь к:Пункт B)
Упаковочный лист:

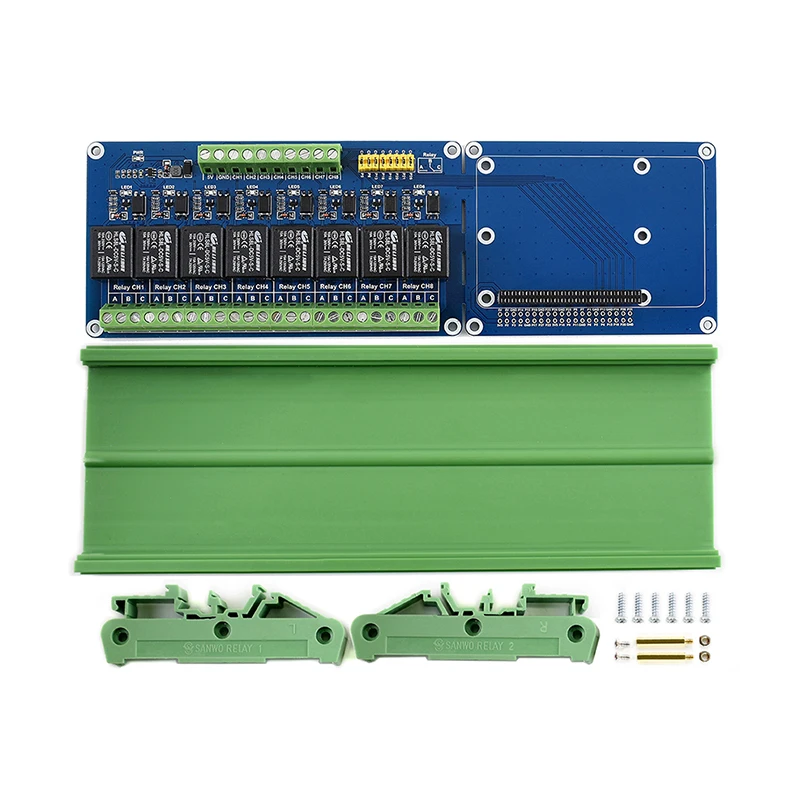

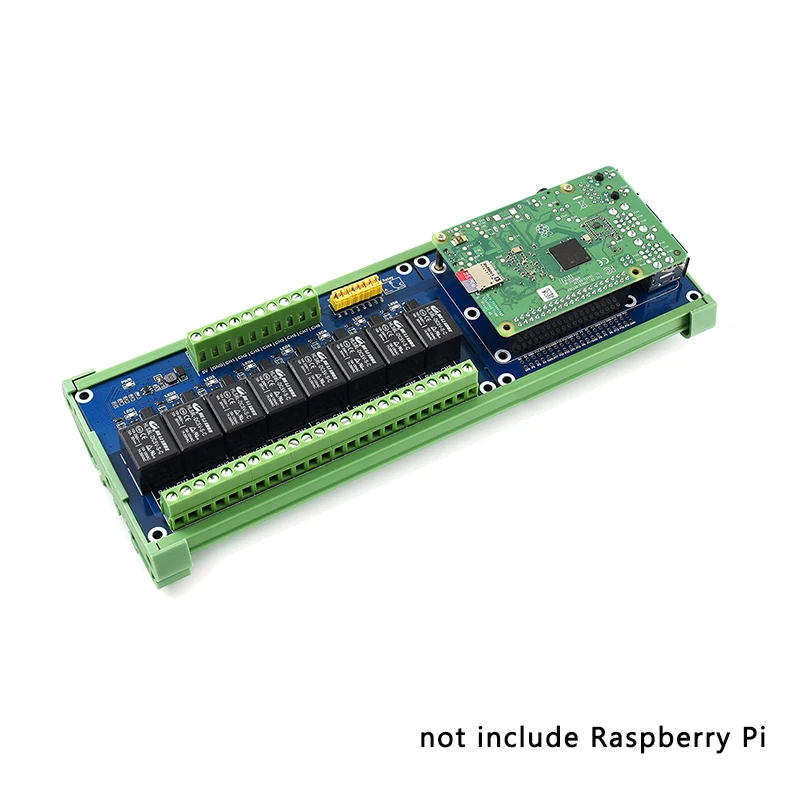

1 x 8-канальная Плата расширения реле1 x Нижний чехол для крепления на рейку1 х Набор винтов(Не включает Raspberry Pi)
Как использовать:
Пожалуйста, перейдите по этой ссылке:Https://www.waveshare.com/wiki/RPi_Relay_Board_ (B)Руководство пользователя: https://www.waveshare.com/w/upload/6/6f/RPi_Relay_Board_%28B%29_User_Manual_EN.pdfСхема:Https://www.waveshare.com/wiki/File:RPi_Relay_Board_ (B)_ схема c. PdfДемо-код:Https://www.waveshare.com/wiki/File:RPi_Relay_Board_B.tar.gzУстановка библиотек для RPi:Https://www.waveshare.com/wiki/Libraries_Installation_for_RPi
