Последнее обновление: 01.03.2022

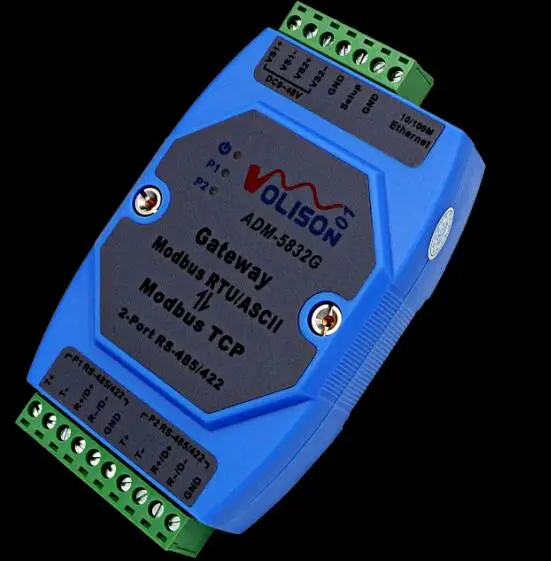

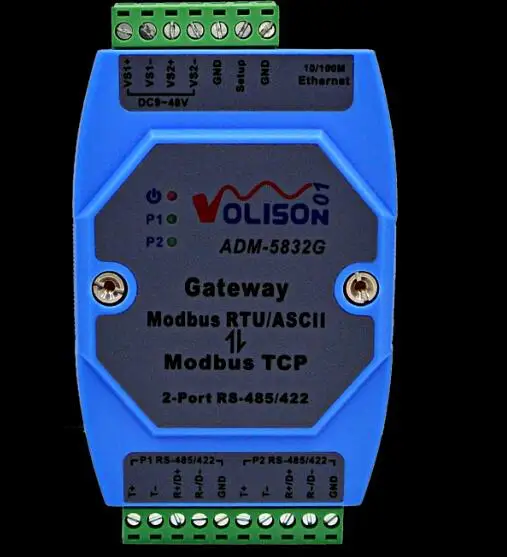

ADM-5832G-это серийный RS-485 промышленного класса 2/422 Modbus шлюз, последовательный порт, устройство, которое позволяет пользователям легко интегрировать устройства Modbus Ethernet с последовательными устройствами Modbus. Din-рейка, DC9-48V источник питания, внутренний интегрированный протокол ModbusRTU, Modbus ASCII.
1. Соглашение MODBUS в нескольких категориях, в чем разница?
MODBUS RTU:RS-485/422/232 серийная связь, структура master-slave, мастер, мульти slave.
MODBUS ASCII:RS-485/422/232 серийная связь, структура master-slave, мастер, мульти slave.
MODBUS TCP: Стандартный 10/100M Ethernet порт связи, ведомый структура, мульти мастер, раб.

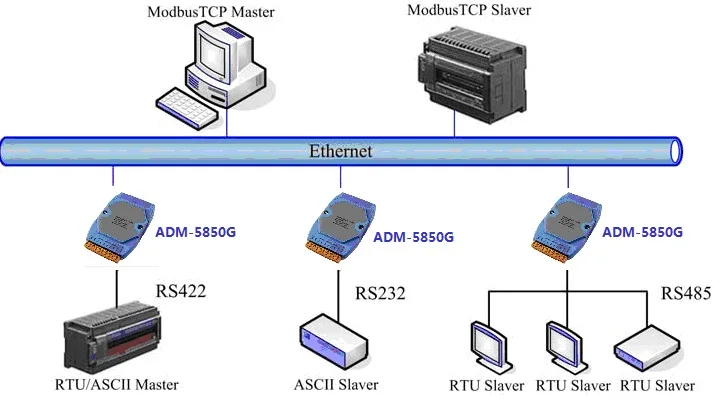

2. При каких обстоятельствах вы используете сервер шлюза MODBUS?
(1) терминал сбора RS-485 портов подключается к ПК программного обеспечения конфигурации через ethernet;
(2) ПЛК и сенсорный экран должны общаться с RS-485 терминалом, когда он собирается;
(3) мультихост протокол MODBUS;
(4) протокол MODBUS RTU сетевой доступ MODBUS TCP протокол сети.
2 порта RS485/422
Шлюз сервера MODBUS
ADM-5832G
Функциональная краткое описание
Протокол MODBUS является одним из наиболее широко используемых протоколов в индустрии электронного оборудования. Он стал универсальным промышленным стандартом. Через этот протокол различные устройства MODBUS (такие как PLC, DCS, HMI, различные инструменты и т. д.) могут общаться друг с другом через сеть или последовательную ссылку. Тем не менее протокол MODBUS, который использует последовательный порт и Ethernet, отличается, поэтому необходим шлюз для завершения преобразования связи между двумя протоколами. ADM-5832G-это продукт, предназначенный для передачи устройств MODBUS TCP и устройств MODBUS RTU/ASCII.
ADM-5832G представляет собой многофункциональный 2 Порты и разъёмы RS-485/422 серийный MODBUS шлюз, которая интегрирует MODBUS TCP, MODBUS RTU и MODBUS ASCII протокол, и устройство может быть настроено гибко через последовательный порт Порты и разъёмы программное обеспечение RS485 или RS422 режим, пользователь может легко использовать его для плавной интеграции устройств MODBUS Ethernet с последовательными устройствами MODBUS.
Характеристики продукта
1, 32 бит ARM, Cortex-m3, CPU;

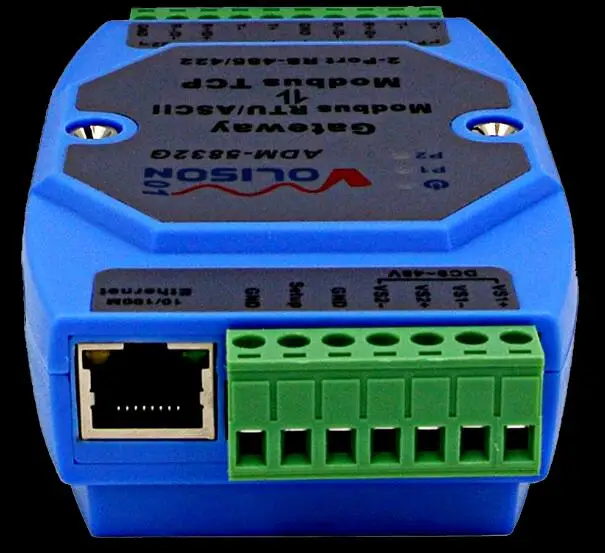

На возраст от 2 до 10/100M Ethernet интерфейс (RJ45 интерфейс);
3, 2 последовательных порта Поддержка RS422, RS485, два вида интерфейса опционально,Поддержка пользователя скорости передачи данных для установки 300 ~ 230400bps произвольно, серийные бит данных, стоп бит, паритетные биты могут быть установлены, 2 последовательных порта могут быть установлены для различной скорости передачи данных;
4. Соглашение поддержки включает: ETHERNET, ARP, IP, ICMP, IGMP, UDP, TCP, DNS, DHCP,MODBUS, TCP, MODBUS, RTU, MODBUS, ASCII;
5. Предоставьте четыре способа работы:
RTU _ Master -- TCP _ Slaver,TCP _ Master -- RTU _ Slaver,ASCII _ Master -- TCP _ Slaver,TCP _ Master -- ASCII _ Slaver
6. Поддержка нескольких хост-связи, Modbus, TCP, Master, максимальная поддержка 32 TCP хост-работы одновременно;
7, Modbus, RTU/ASCII, Slaver, каждый RS-485/422 последовательный порт может поддерживать 31 терминальное оборудование;
8, Modbus, RTU/ASCII, Master, максимальная поддержка 4Modbus tcpот оборудования станции, два последовательных порта RS-485/422 могут быть одновременно подключены к основной станции RTU;
8. Обеспечивает время ожидания символов автоматической функцией адаптации;
9, чтобы обеспечить функцию идентификации, чтобы достичь управления номером ID хоста;
10, рабочий порт, целевой IP, целевой номер порта,Последовательный порт варьируется от идентификатора устройства rangeCan быть установлен, 2 Последовательный порт ID диапазон не повторяется;
11. Вы можете использовать веб, сервер, Telnet, MG, конфигурацию программного обеспечения управления конфигурацией,Программное обеспечение поддерживает такие операционные системы, как Windows 98/me/NT/2000/XP/WIN7/WIN8/WIN10;
12, промышленный дизайн, долгосрочная стабильность, долгое путешествие в суровых условиях;
13 Входное напряжение: DC9 ~ 48 В, максимальный рабочий ток: 300 мА;
14, Рабочая температура: -20 ~ 75 градусов C;
15, Температура хранения: - 40 ~ 85 градусов C;
16, 35 мм, метод установки din-рейки;

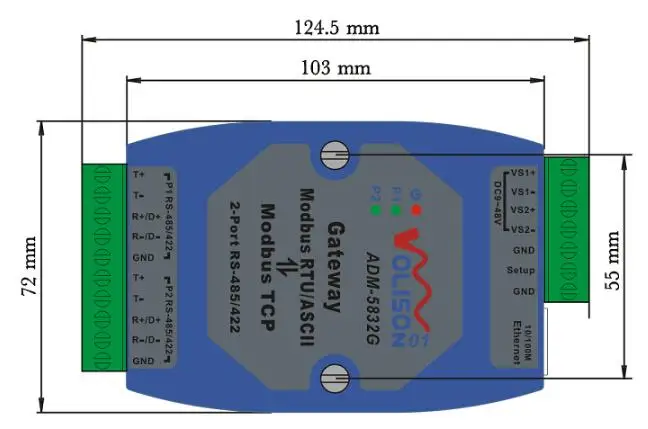

17, Размер: 103x72x27 (мм), длина x, ширина x Высокая (мм).
ADM-5832G конфигурация шлюза MODBUS
ADM-5832G имеет три конфигурации, а именно, удаленную конфигурацию посадки Telnet, конфигурацию посадки веб-сервера и конфигурацию MG.
1. Конфигурация посадки веб-сервера

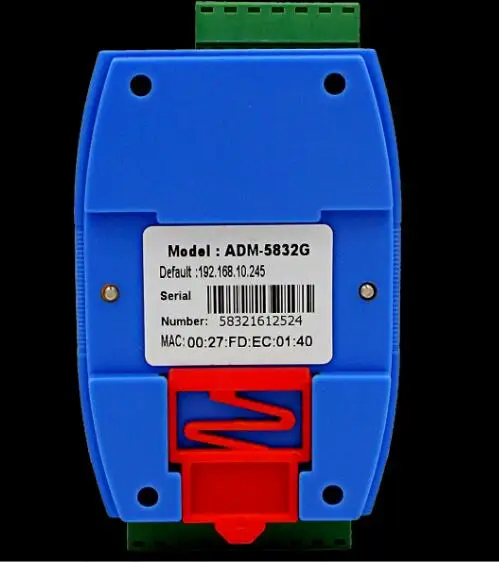

Откройте IE браузер,В адресной строке введите ip-адрес сервера шлюза MODBUS ADM-5832G (по умолчанию: 192.168.10.245).
2. Конфигурация посадки telnet
В операции введите telnet 192.168.10.245, введите командную строку и Установите параметры.
3, MG, конфигурация, конфигурация программного обеспечения ПК
Установите MG MODBUS шлюз сервера ADM-5832G передачи конфигурации, вы можете найти LAN ADM-5832G MODBUS настройки шлюза сервера, изменить параметры.
