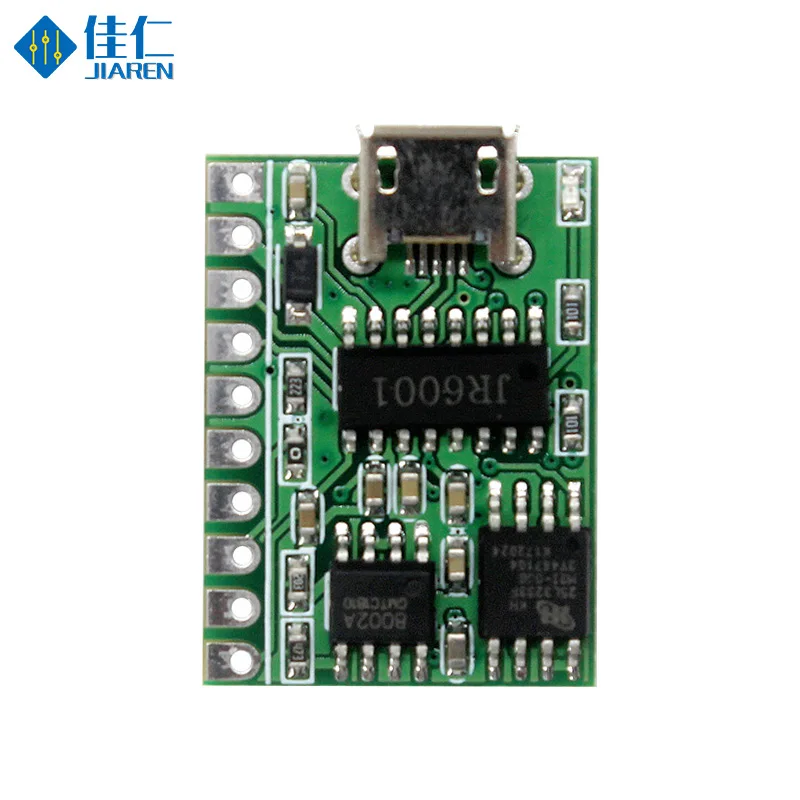

Модуль записи JR6001, голосовой модуль
**** Примечание: модуль jr6001 может воспроизводить голос только через Управление последовательным портом MCU и не может напрямую подключать ключ для воспроизведения голоса.

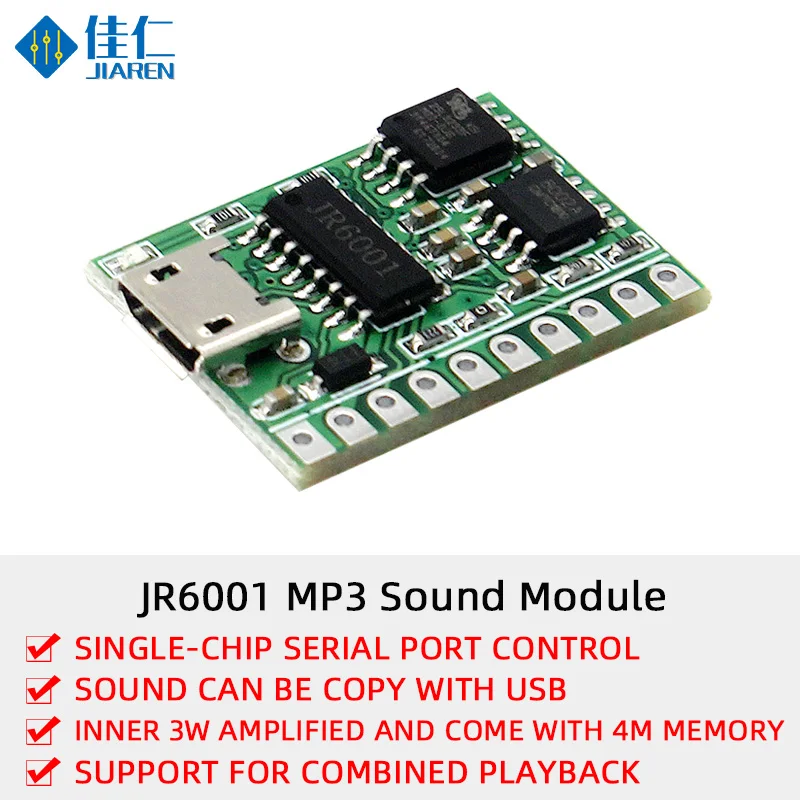

1. Одночиповое управление последовательным портом2. Поставляется с памятью 4M, USB звук можно копировать с USB3. Внутреннее усиление 3 Вт4. Полный Набор развивающих материалов, обеспечивающих техническую поддержку5. Управление воспроизведением последовательного порта MCU, подробный режим работы, пожалуйста, свяжитесь с нами, чтобы отправить соответствующие инструкции.
Широко используется:
Игровой баскетбольный автомат, звуковое вещание, беговая дорожка, голосовая навигация, рекомендации по голосовой операции массажного кресла, подсказки о неисправности оборудования, голосовое управление оборудованием, голосовое предупреждение о безопасности автомобиля, голосовые подсказки для общественных мест, бизнес-зал теплые голосовые романы и т. Д.
Применяется в следующих местах
1. Область промышленного контроля: Промышленное оборудование, контрольное оборудование и т. д.2. Интеллектуальное транспортное оборудование: платная станция, парковка, голосовая подсказка автомобиля;3. Рекламная и пропагандистская индустрия: языковое вещание рекламы;4. Контроль доступа, посещаемость: дверь открыта, проверена и прошла проверку и т. д.5. Индустрия безопасности: Индукционные подсказки человеческого тела, голосовые подсказки безопасности, теплые подсказки;6. Игровая индустрия: качели, бамперы, баскетбольные машины и т. д.7. Медицинская Электроника: абоненты, за исключением аппаратов вызова и т. Д.8. Образовательная коммуникация: учебное оборудование, коммуникационная Электроника;

Параметр оборудования
1. Формат MP3,WAVMP3Поддержка коэффициентов декодирования звука 8-48K и 8-320kbps2. Порт USB2,0 стандарт (поддерживает любую операционную систему компьютера)3. Порт UARTСтандартный последовательный порт, уровень 3,3 TTL, скорость передачи 96004. Входное напряжениеDC3.6-5.2V (рекомендуется 4,2 в)5. Номинальный токРабочий ток: 10 мА6. Размер печатной платы19*25 мм7. Рабочая температура-40 ℃ ~ 85 ℃8. Влажность5% ~ 95%

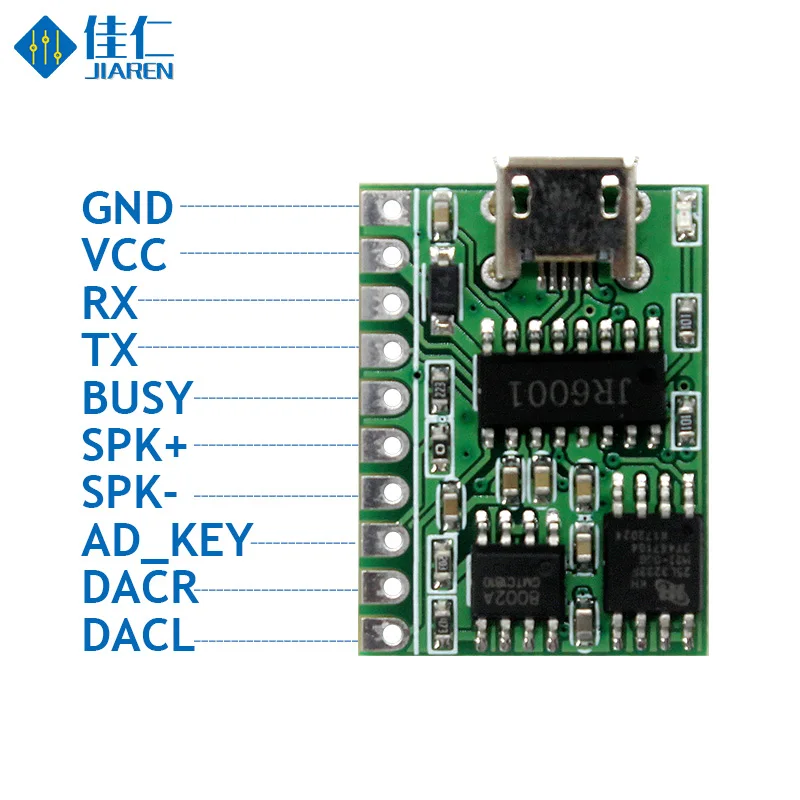

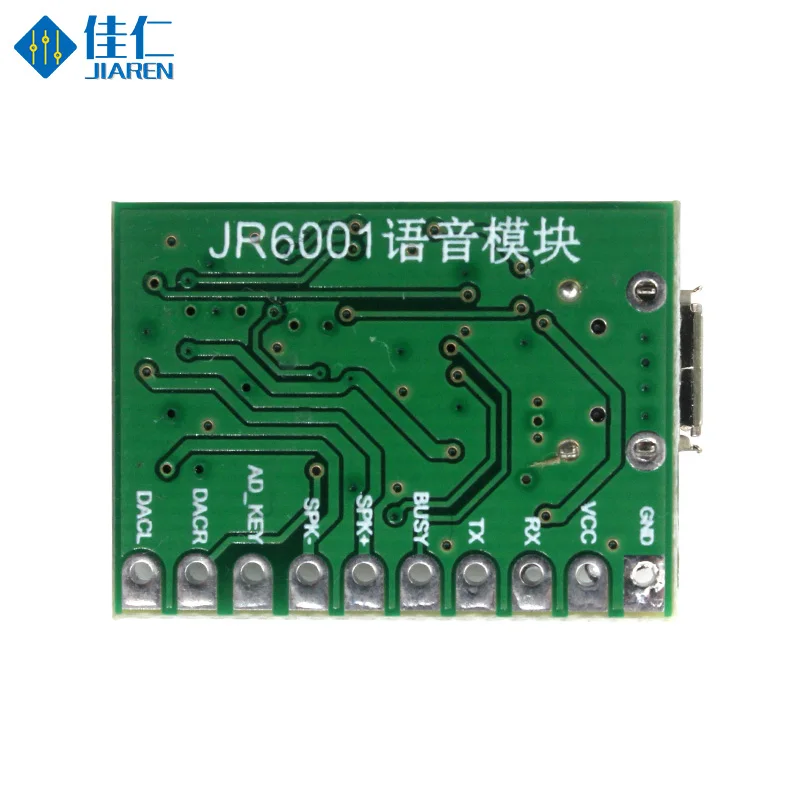

Модуль расширения, штыревая панель Описание
1.GND: земля2.VCCМодульный штифт источника питания, 3,6-5,2 В постоянного тока3.RXВвод данных последовательного порта UATR4.TXВыход данных последовательного порта UATR5. ЗанятАктивный сигнал, высокий уровень вывода при воспроизведении голоса6.SPK +Принимаем сигнал, независимо от положительного или отрицательного7.SPK-8.AD_KEYAD-порт, сопротивление с разными параметрами имеет разные функции. Подробно см. Схему цепи. Подробные сведения см. В схеме цепи. Подробные сведения см. В схеме цепи9. ДацрАудио выход правого канала10. ДаклАудио левый канальный выход
Схема размеров упаковки модуля
