Цифровой термометр, вольтметр, амперметр, ваттметр, двойной дисплей, 4 в 1, цифровой измеритель температуры автомобиля, напряжения, тока, мощности, тестер
Особенности
Этот измеритель имеет идеальную функцию и поместит четыре функции измерения напряжения, тока, температуры и мощности в этот один метр.
При измерении тока питание идет от измерительной цепи, и она не нуждается в изолированной мощности. Так что ток легко измерить.
Он имеет высокую точность измерения напряжения и компенсацию напряжения в цепи измерения. Он может автоматически компенсировать падение напряжения в соответствии с размером тока на проводе.
Характеристики
Модель: цифровой термометр 4-в-1, вольтметр, амперметр, ваттметр

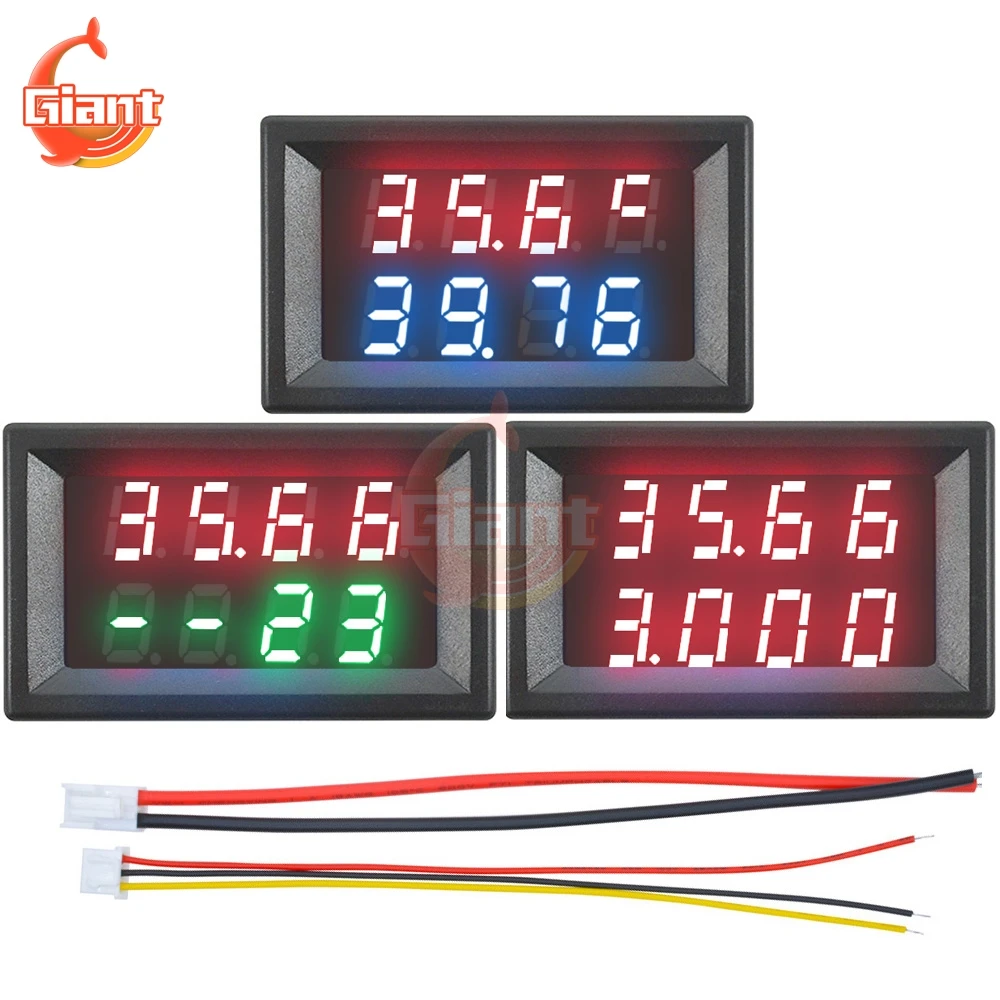

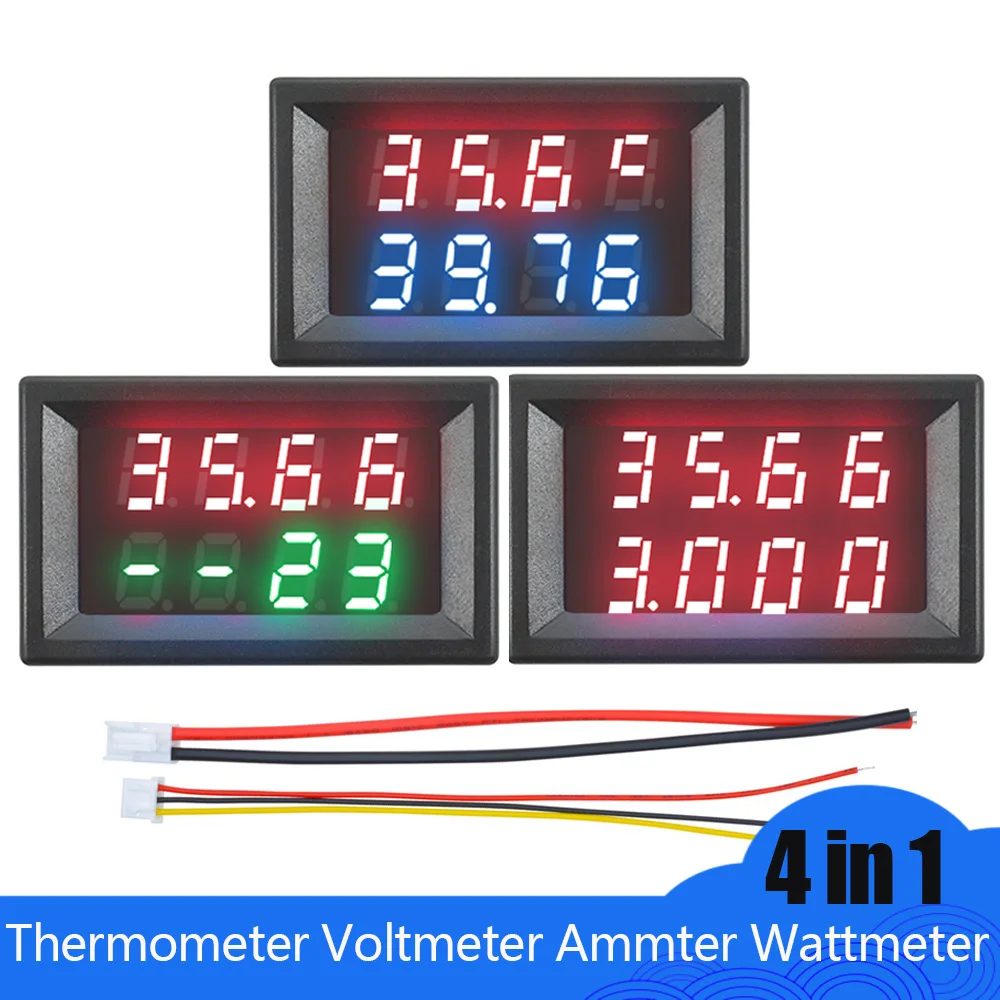

Цвет дисплея: красный + зеленый/красный + синий/красный + красный
Режим отображения: двойная цифровая 4-битная трубка 0,28 светодиодный
Скорость обновления: около 200 мс/раз

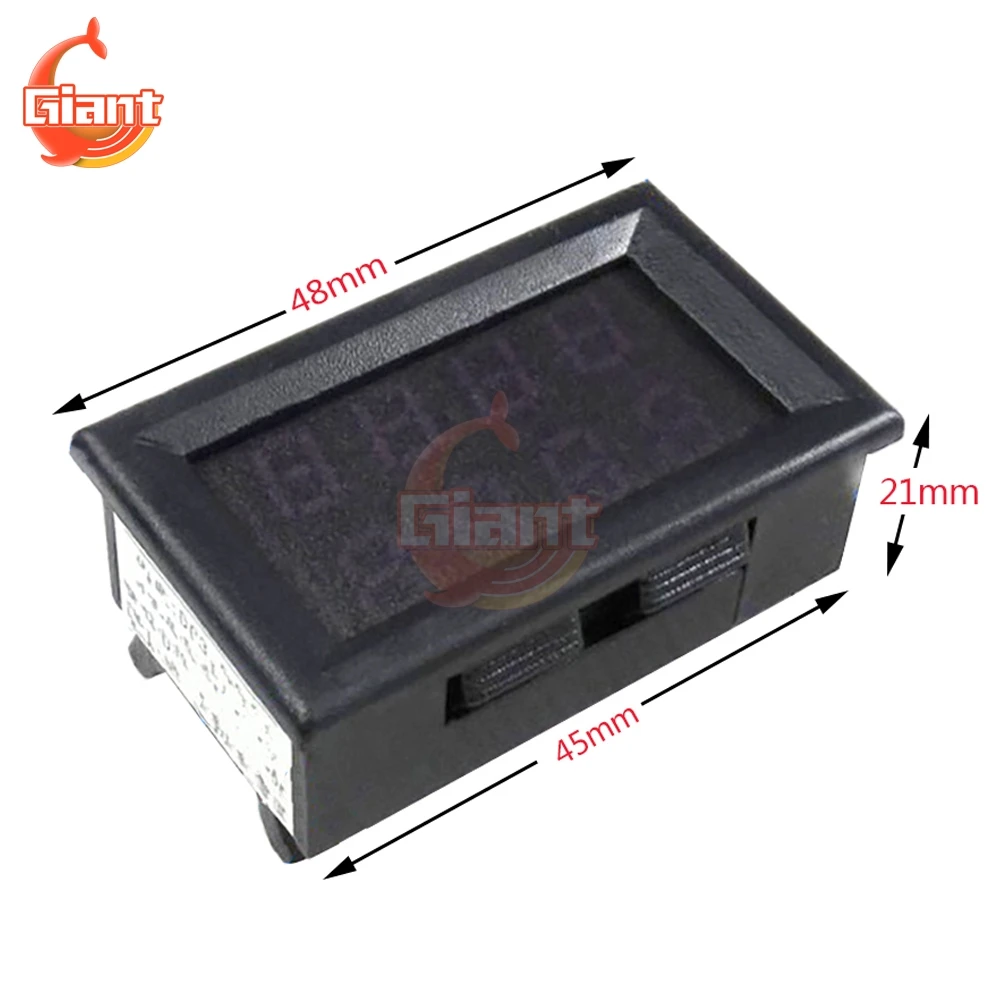

Физический размер: 48x29x26 мм (Д * Ш * В)
Размер отверстия: 45x26 мм (Д * Ш)
Напряжение питания: 3,5-28 в

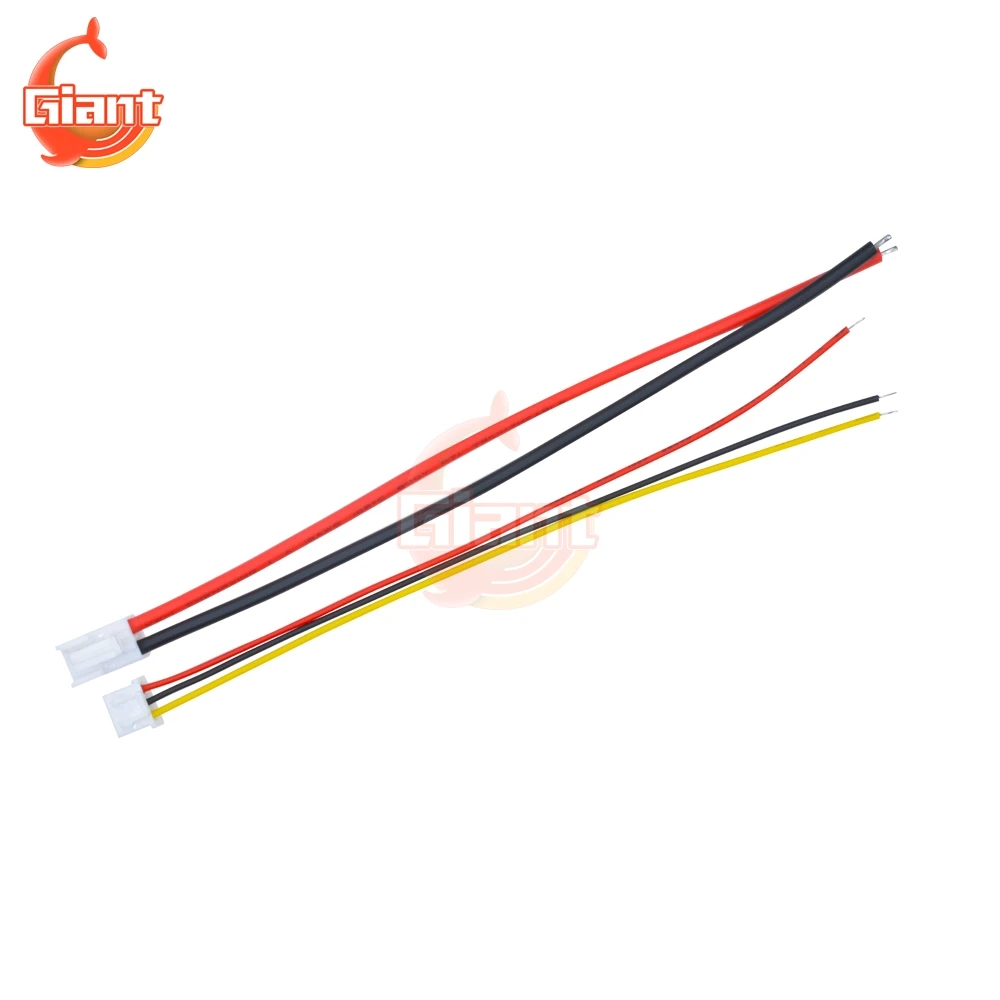

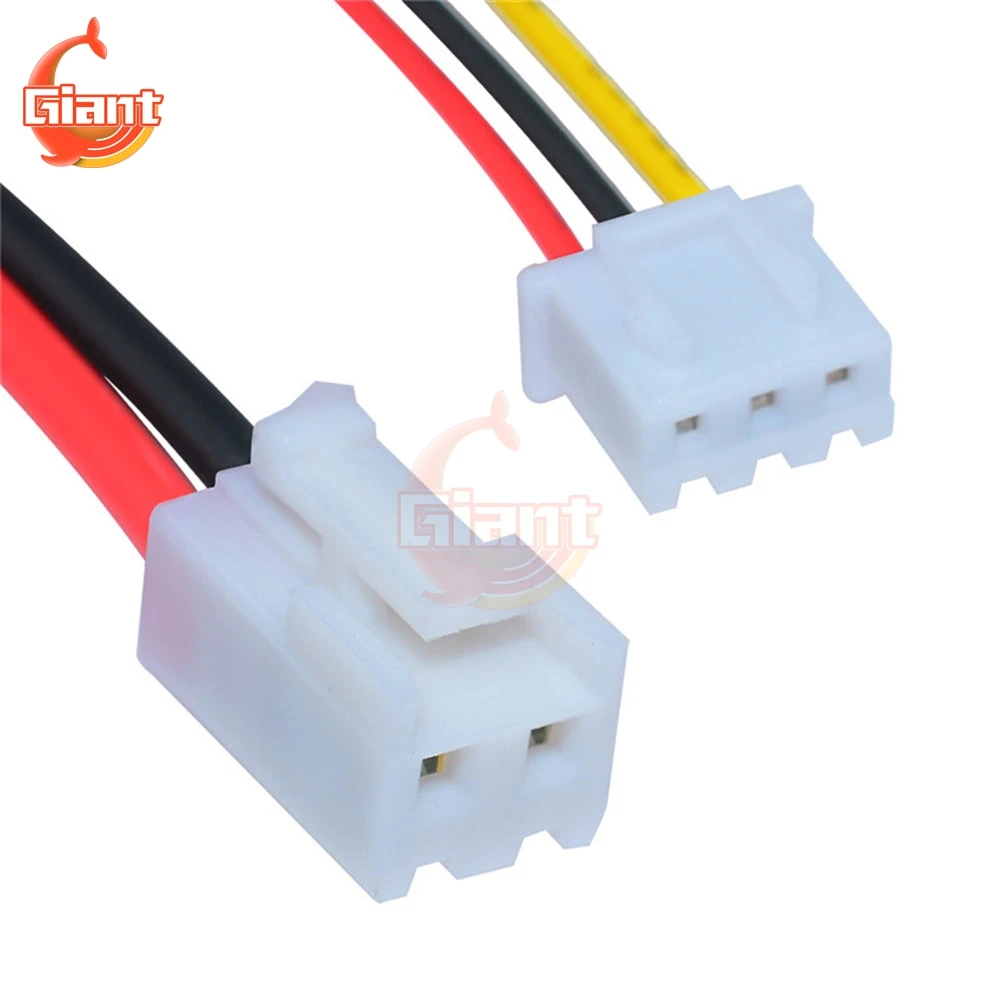

Длина подводящего провода: 14 см (5 проводов)
Диапазон измерения: постоянный ток 0-999,9 ма-3, 000 а (ток)
0,00-33,00 В постоянного тока (напряжение)
-55 ° c ~ 110 ° c (температура)
DC 0,9-99,9 Вт (мощность)
Точность измерения: ± (0.3% + 2 слова)
Описание дисплея
Режим измерителя напряжения: режим загрузки измерителя напряжения по умолчанию
Указанное выше напряжение дисплея цифровой трубки; Есть четыре фиксированных точности дисплея. Диапазон измерения составляет 0,00-33,00 в; Минимальное разрешение составляет 10 мВ

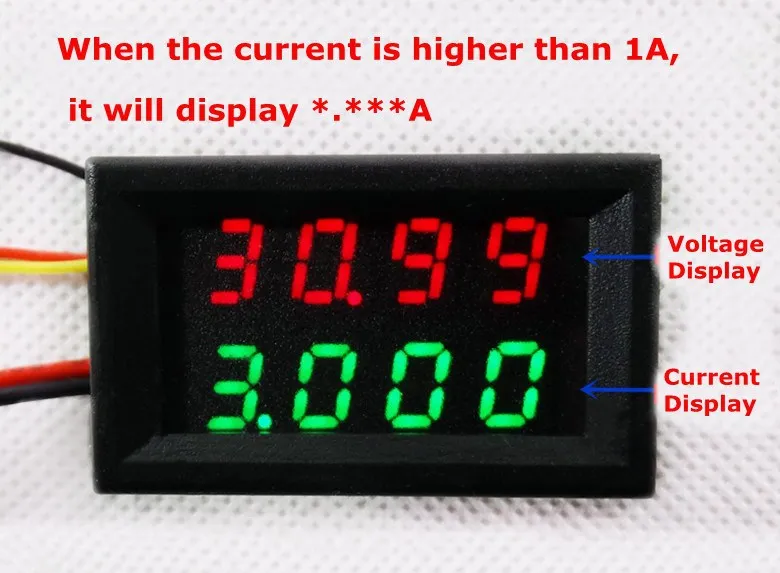

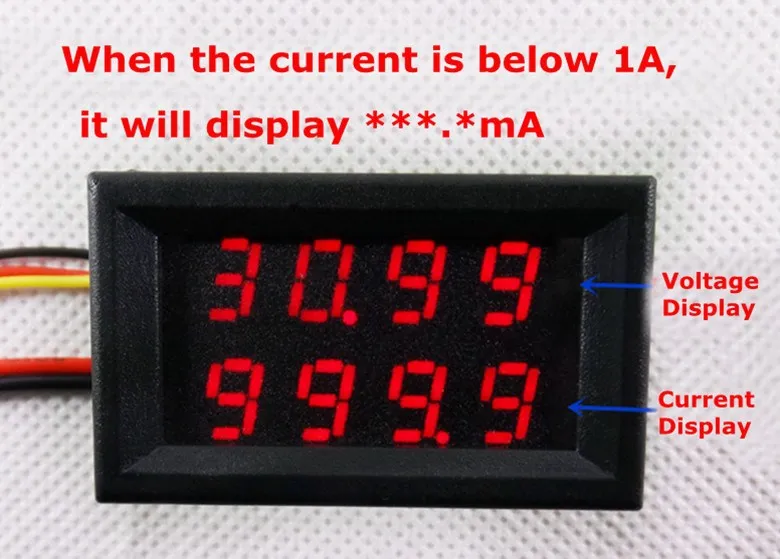

Ток дисплея цифровой трубки ниже; Есть четыре фиксированных точности дисплея; Диапазон измерения составляет 0-999,9 ма-3, 000 А. Когда ток измерения ниже 1 А, отображается ***.* МА, разрешение составляет 0,1 мА; Когда ток измерения выше 1 А, он отображается *.*** А, разрешение 1 мА;
Режим измерителя температуры: Нажмите кнопку один раз, измеритель переключится в режим измерителя мощности температуры.

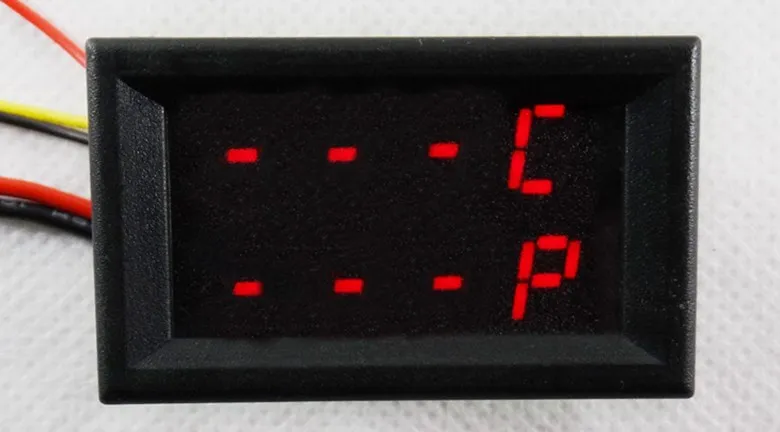

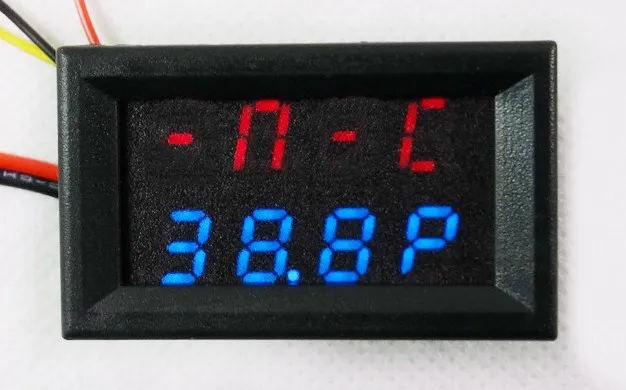

Указанная выше температура дисплея цифровой трубки; Есть три фиксированных точности дисплея. Четвертый бит-это Знаковый бит, отображающий «C». Диапазон измерения-55 ° c ~ 110 ° c; Минимальное разрешение составляет 0,1 ° c. Приведенная ниже цифровая трубка отображает мощность; Есть три фиксированных точности дисплея. Четвертый бит-это Знаковый бит с отображением буквы «P». Диапазон измерения составляет 0,0-99,9 Вт; Минимальное разрешение составляет 0,1 Вт. Если чип 18B20 не вставлен в измеритель, на цифровом дисплее выше отображается «-N-C». Когда температура превышает диапазон измерения, на цифровом дисплее выше отображается «--- C». Когда мощность превышает диапазон измерения, на цифровом дисплее ниже отображается «--- P».
Описание функции компенсации напряжения:
Когда системная нагрузка больше, на соединительном проводе может быть некоторое падение напряжения. Таким образом, заголовок не будет отображать правильное выходное напряжение источника питания системы. Теперь функция компенсации напряжения может решить эту проблему путем умеренной компенсации потери напряжения на соединительном проводе. Таким образом, счетчик может измерять точное напряжение источника питания системы.

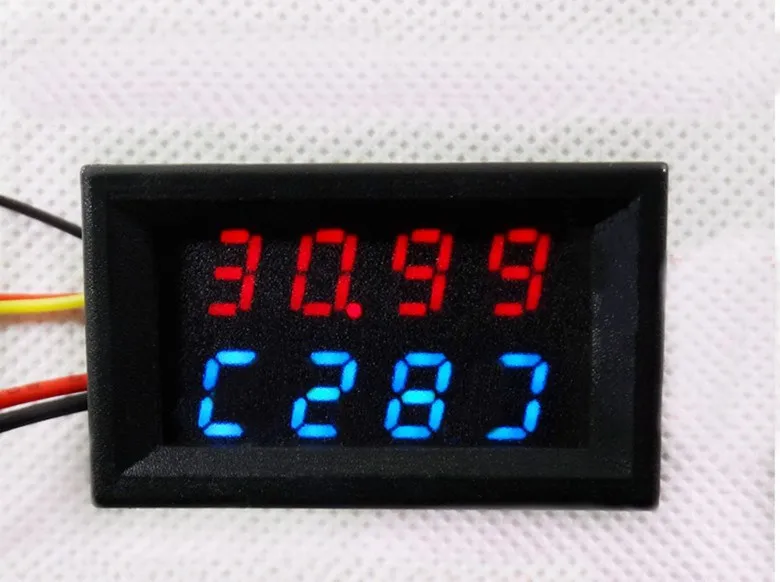

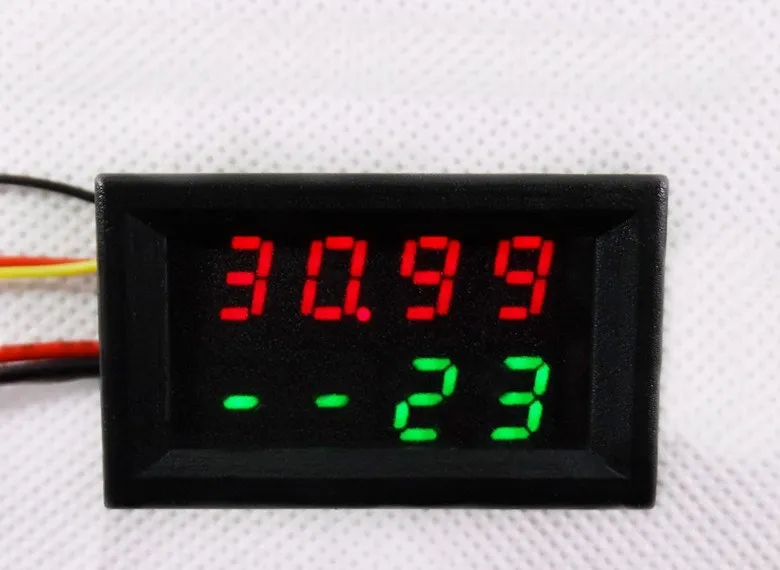

При использовании этой функции необходимо подготовить более четырех с половиной Цифровой мультиметр. Подключите его к выходной точке источника питания системы, а затем отключите питание тока напряжения. Затем удерживайте кнопку на задней стороне измерителя напряжения и одновременно дайте счетчику мощность. Теперь на цифровой трубке ниже отображается [**]; ** указывается уровень компенсации напряжения памяти (когда измеритель только что был произведен, уровень равен 00, дисплей [00], означает отсутствие компенсации). Когда вы теряете кнопку, дисплей ниже-** Когда он отображается-**, он указывает на то, что Счетчик находится в состоянии установки компенсационного напряжения. Подключите большую нагрузку в цепи (мы советуем, чтобы ток нагрузки был выше 2 А, чтобы компенсация была более точной.) , затем Посмотрите напряжение, указанное на вышеуказанной трубке. Вскоре нажмите кнопку один раз, он автоматически будет добавлен на один уровень (максимальный уровень компенсации 99), пока напряжение на измерителе не будет таким же, как и напряжение на мультиметре. Удерживайте кнопку более 2 секунд, чтобы сохранить напряжение компенсации тока. Таким образом, вы будете измерять голос на этом уровне компенсации. Если вы хотите снизить компенсацию, Отрегулируйте уровень до 00.
Инструкция по монтажу
Красный тонкий провод (VCC): входная мощность + 3,5-28 в (Примечание: Если сигнал измерения ниже 28 в и имеет обильный источник питания, его можно использовать в качестве источника питания для модуля [черный провод и желтый провод соединяются вместе для использования])
Черный тонкий провод (GND): входная мощность-сигнал измерения-3,5-28 в
Желтый тонкий провод (VIN): сигнал измерения + (0-33,00 в)
Красный толстый провод (I +): входной ток + (подключение с отрицательной нагрузкой)
Черный тонкий провод (I-): входной ток (последовательно отрицательный источник питания)
Примечание: в инструкции по подключению датчика температуры, пожалуйста, обратитесь к изображению продукта
Инструкция по монтажу:

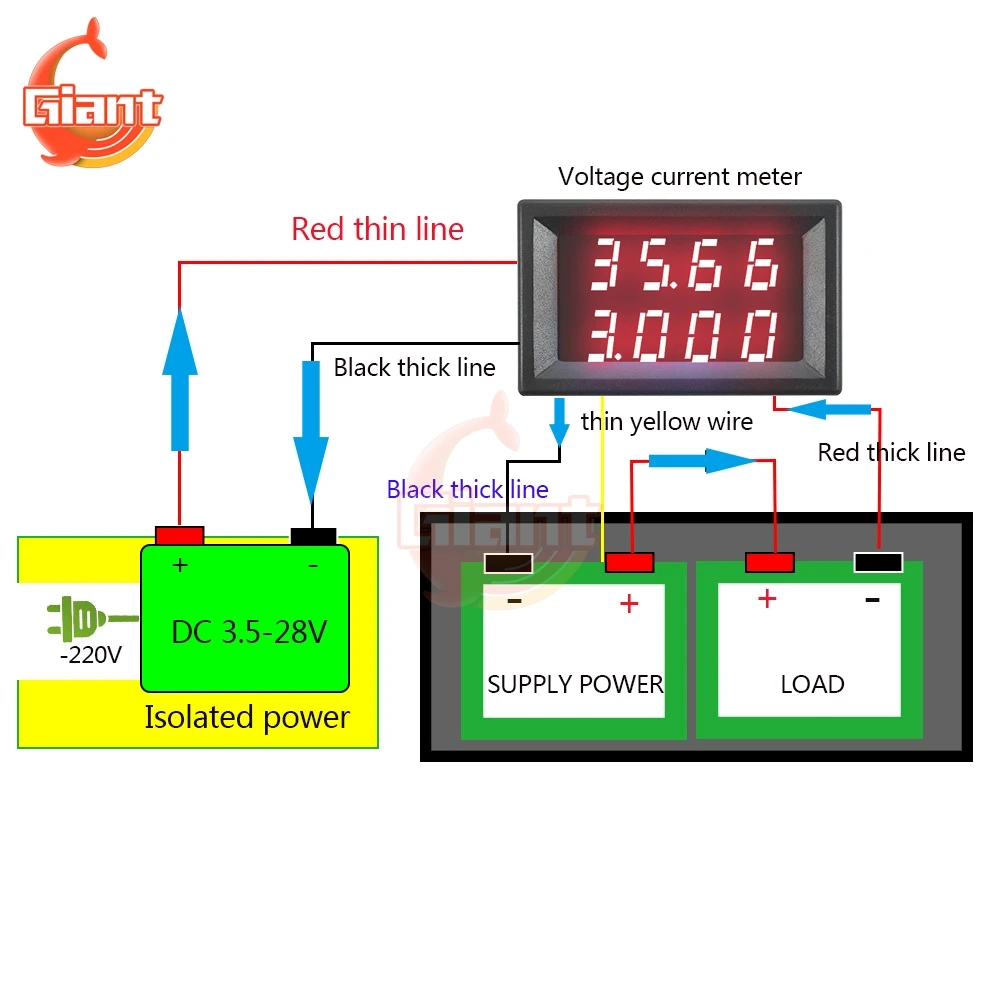

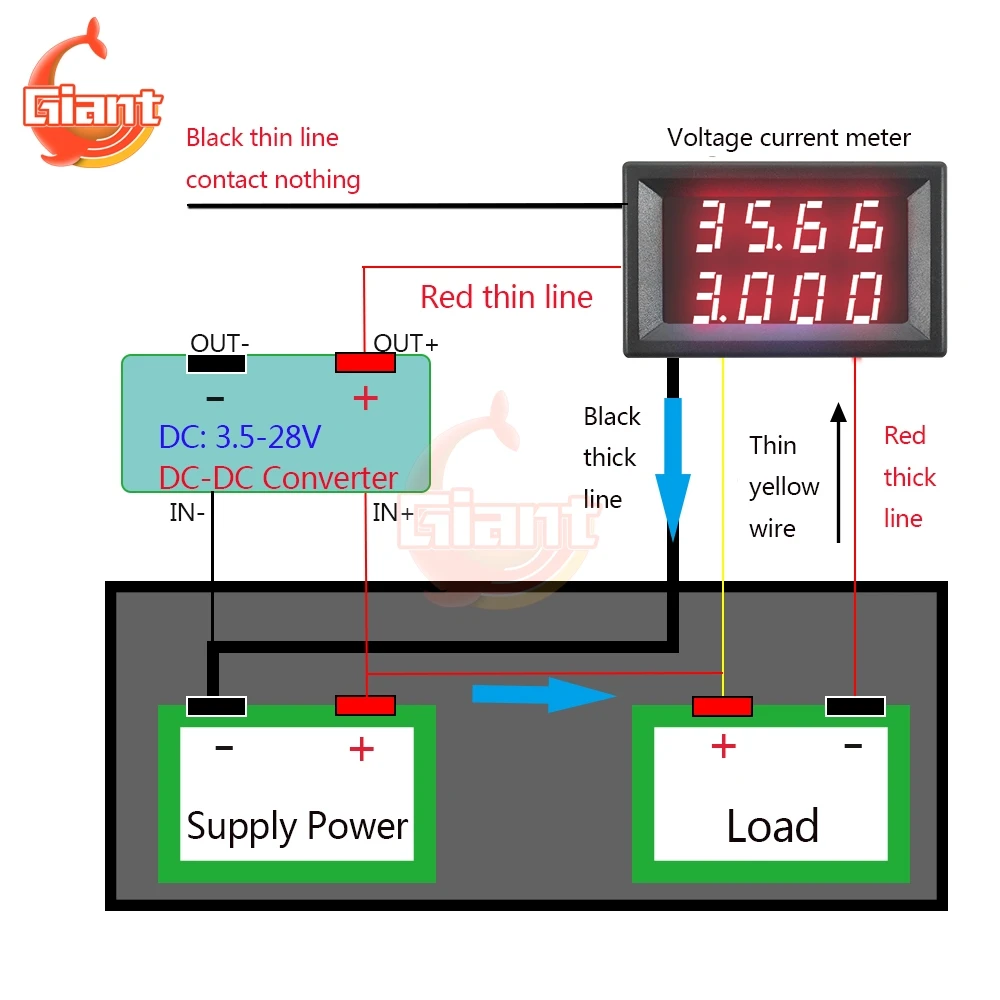

Измеритель напряжения и тока с изолированным источником питания

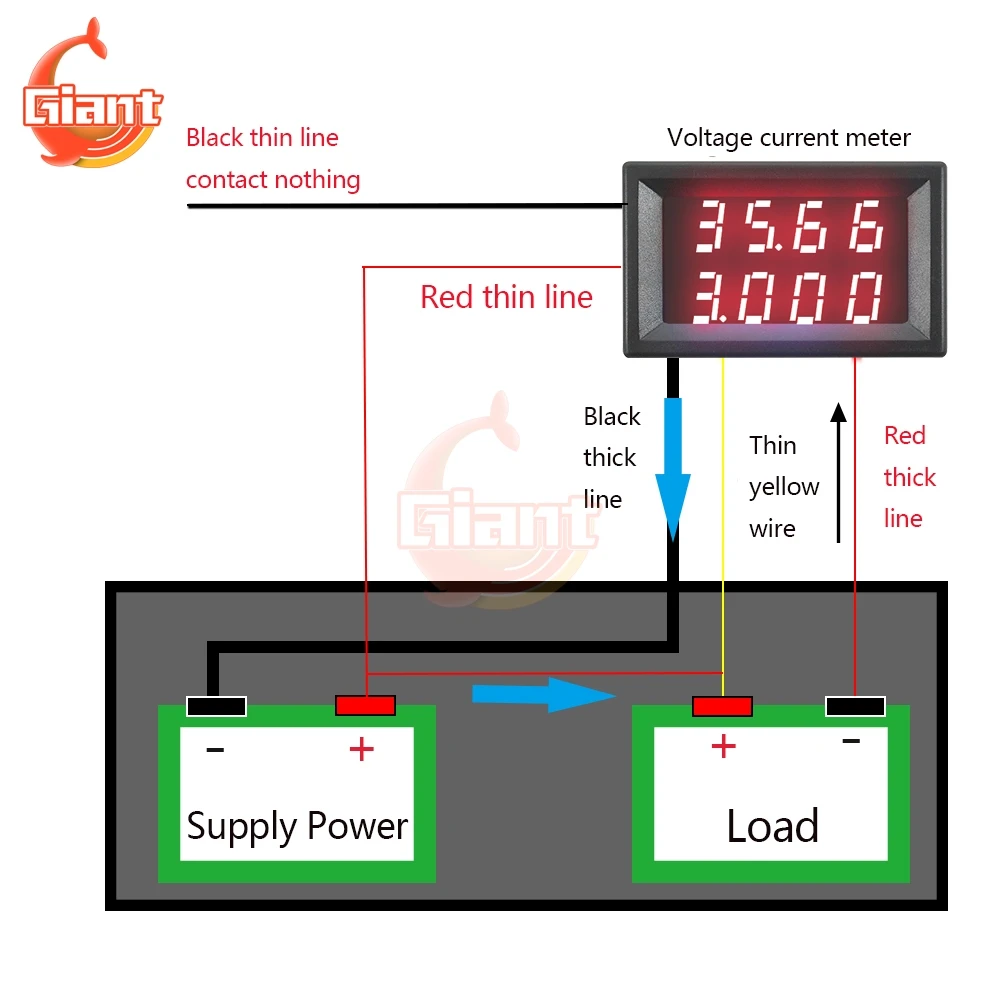

Измеритель напряжения и тока в системе измерения для источника питания
Источник питания системы-1
Источник питания системы-2

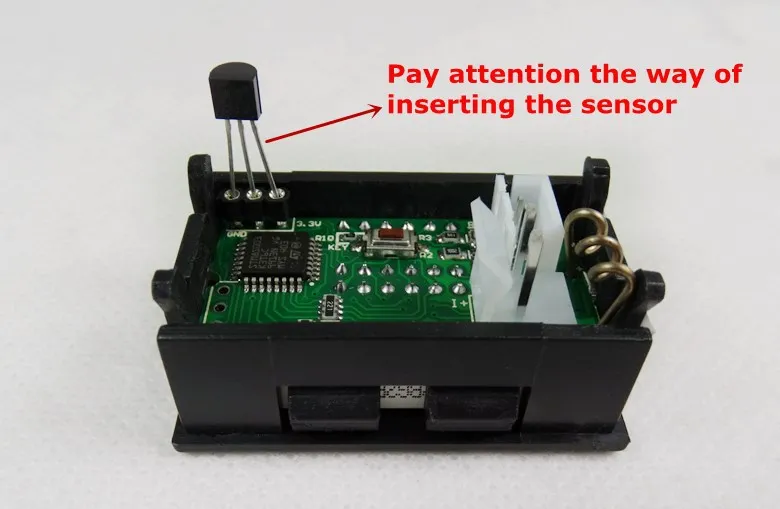

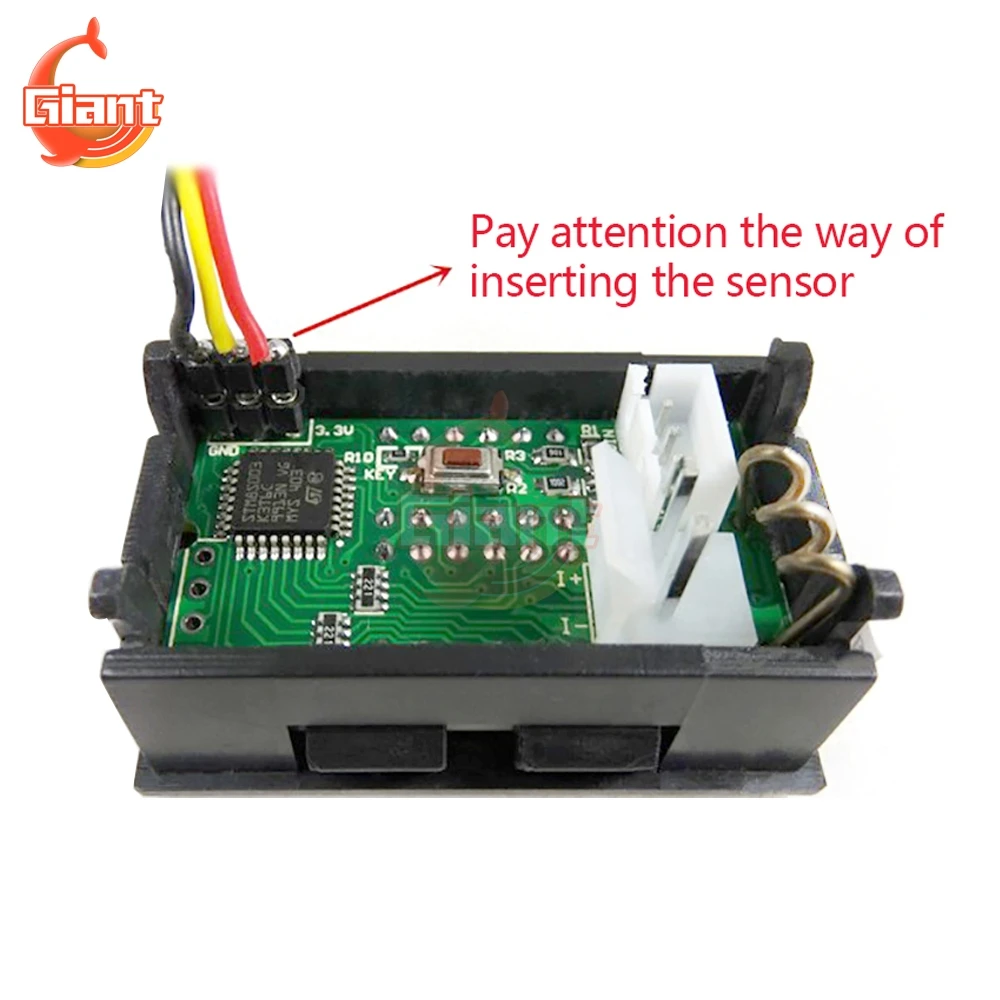

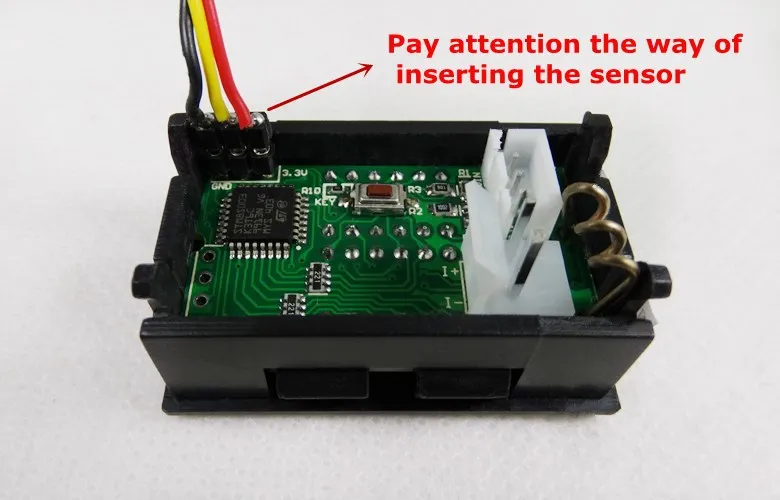

Инструкция по монтажу датчика температуры

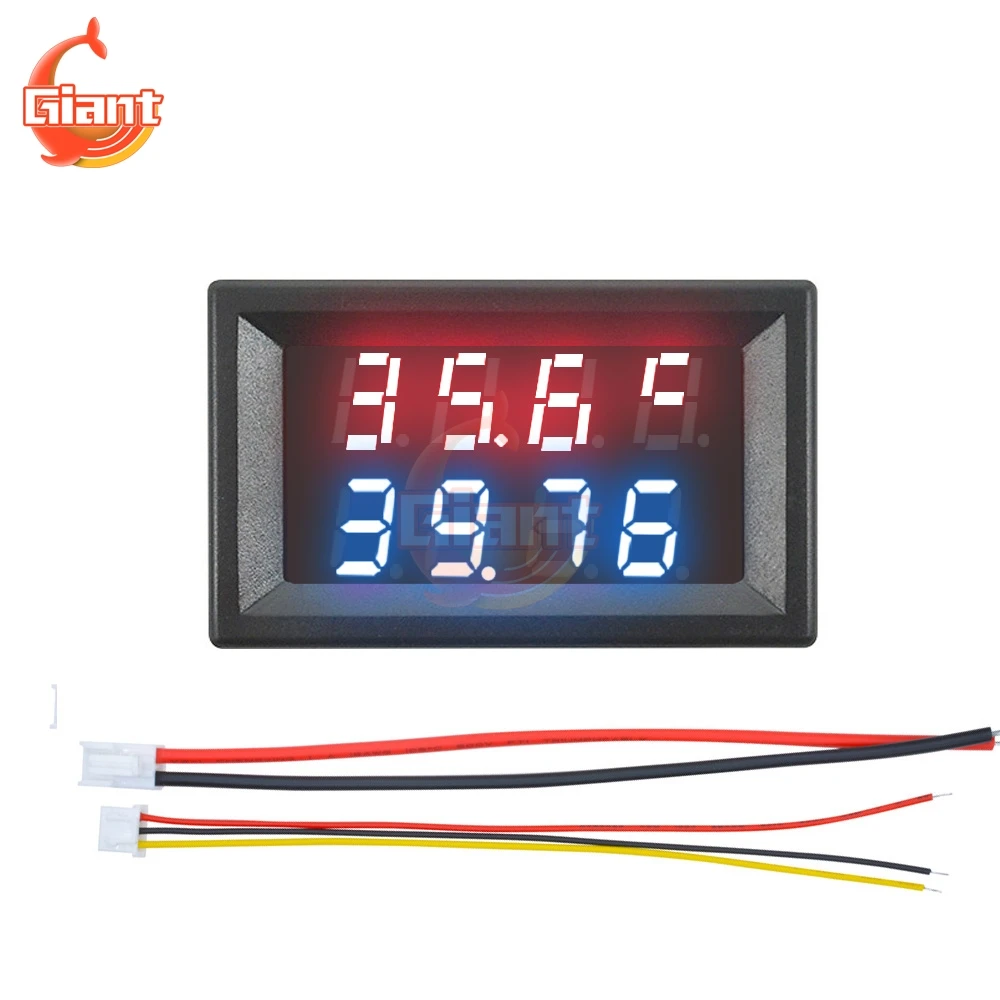

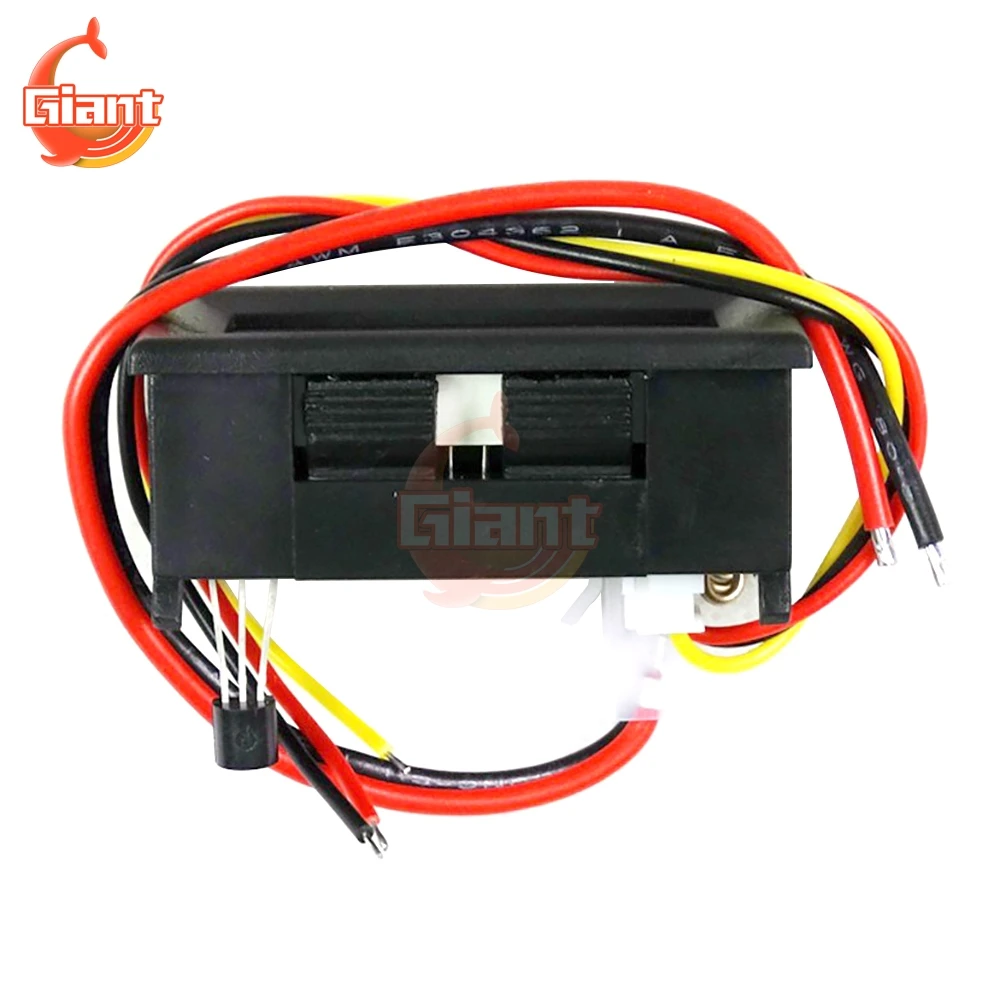

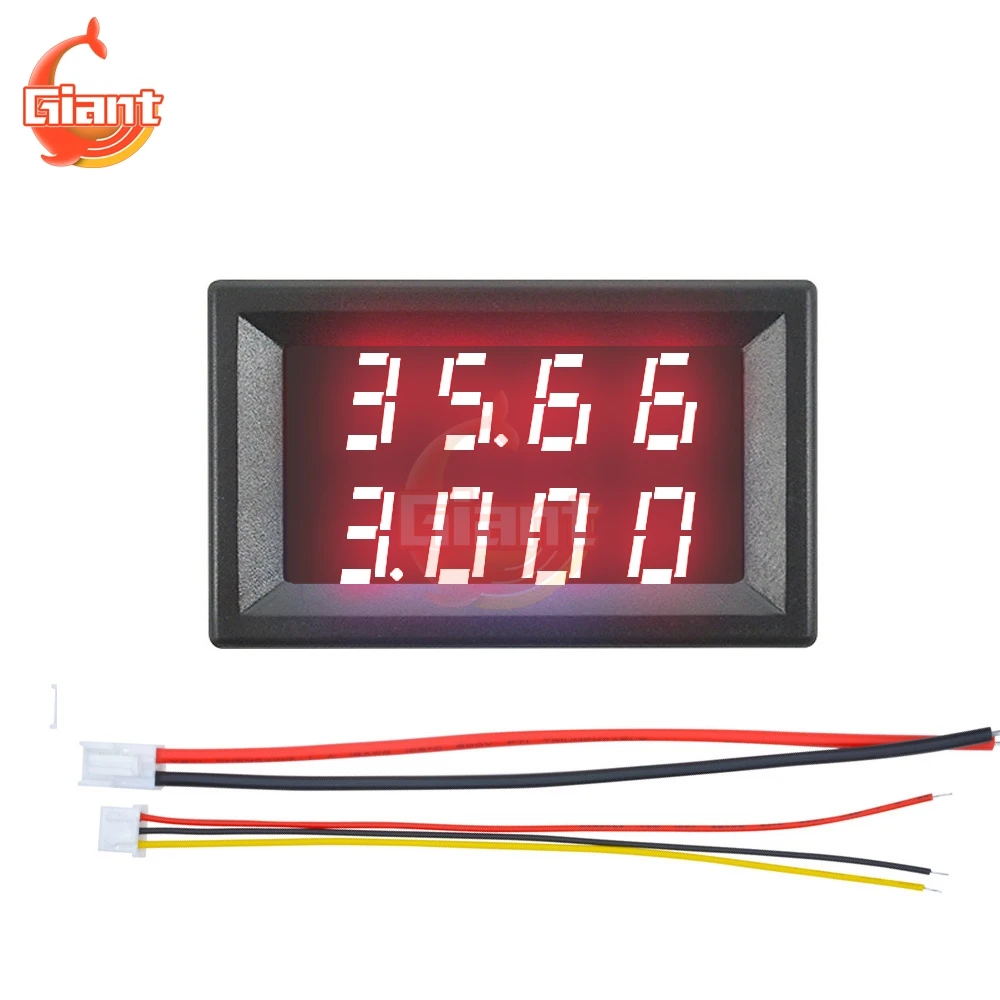

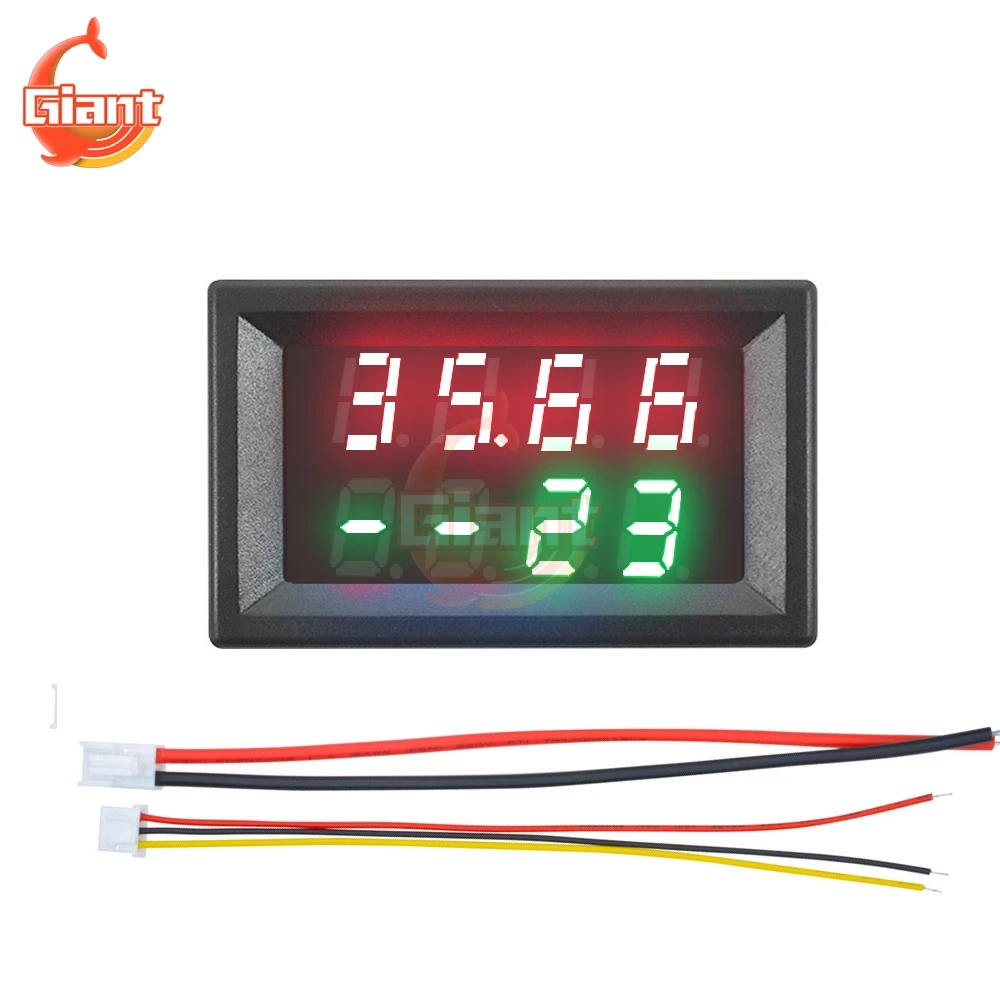

Продукт PIcture
