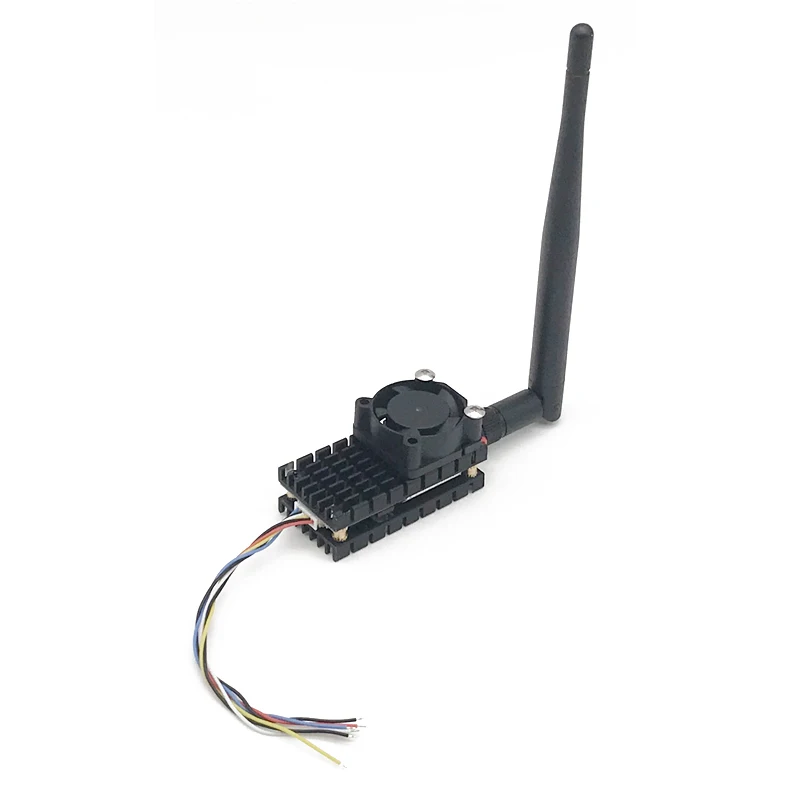

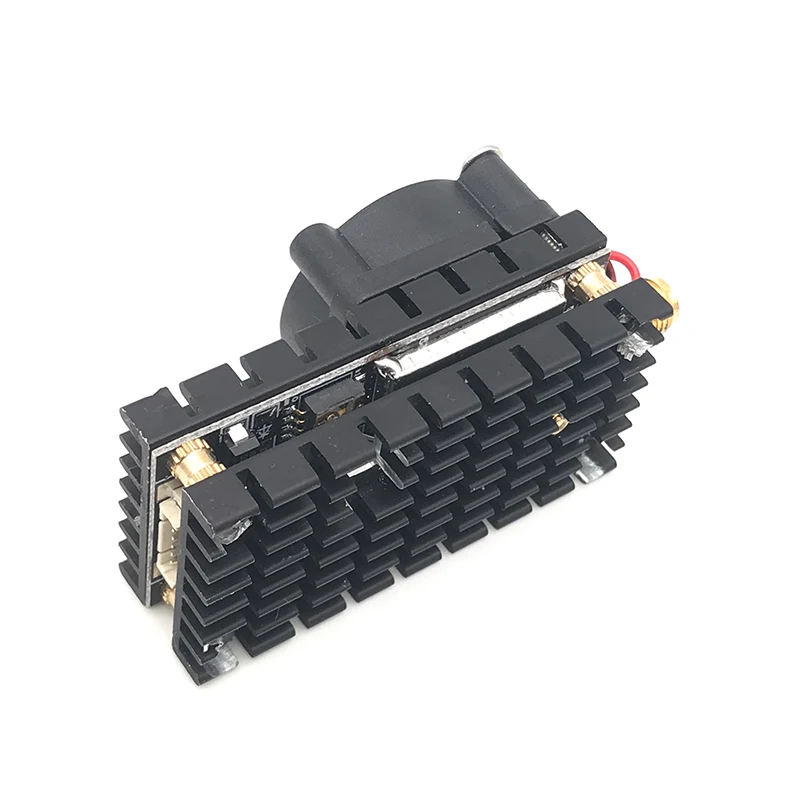

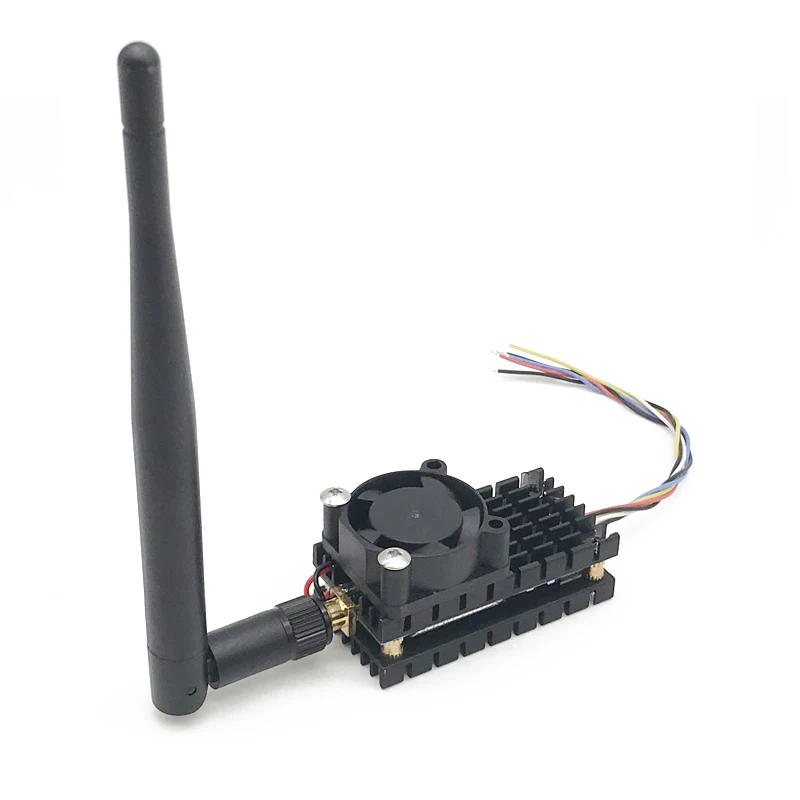

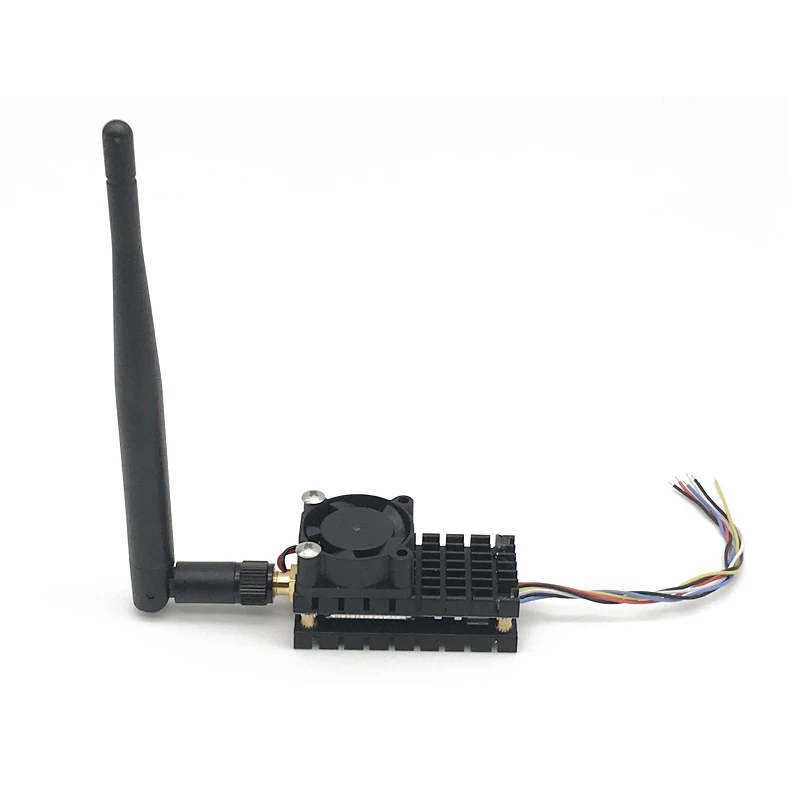

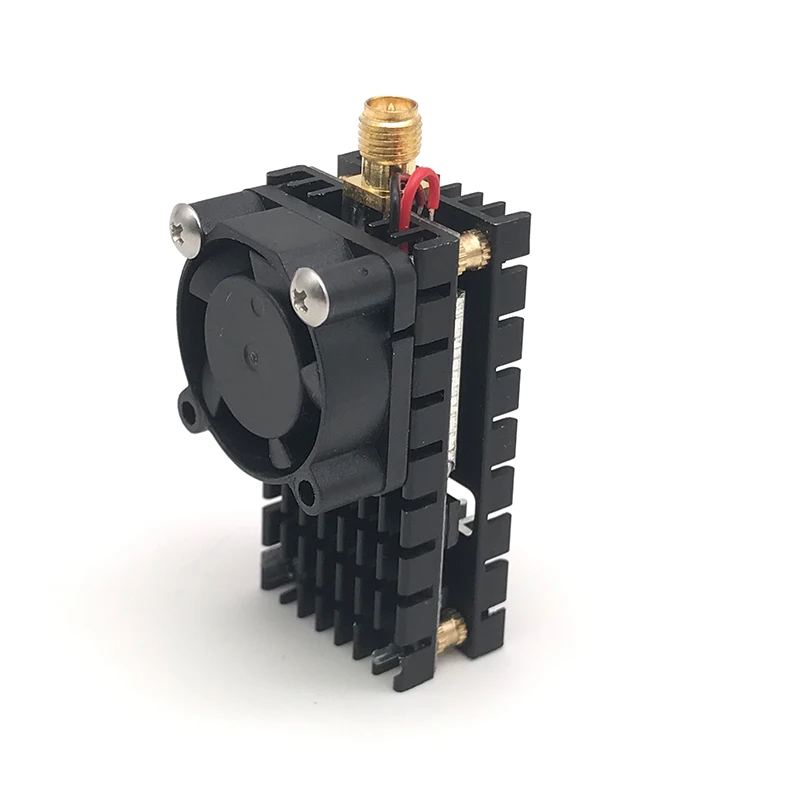

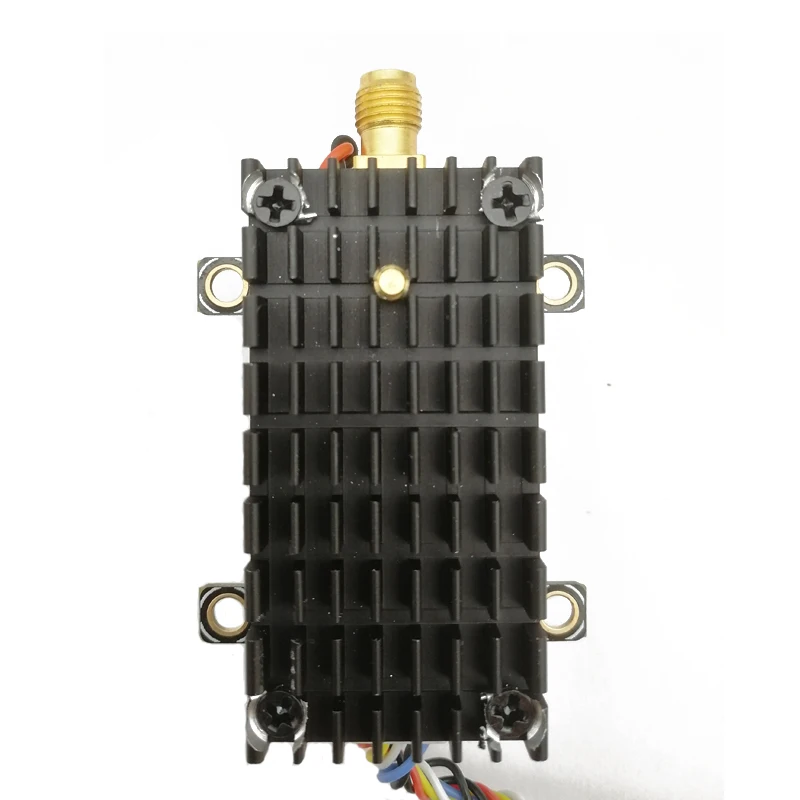

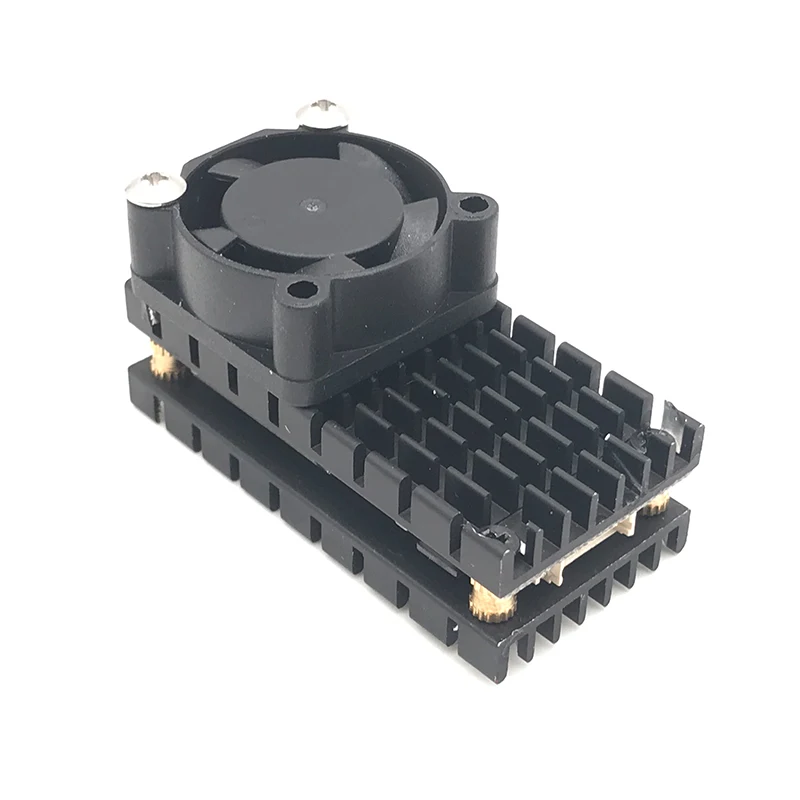

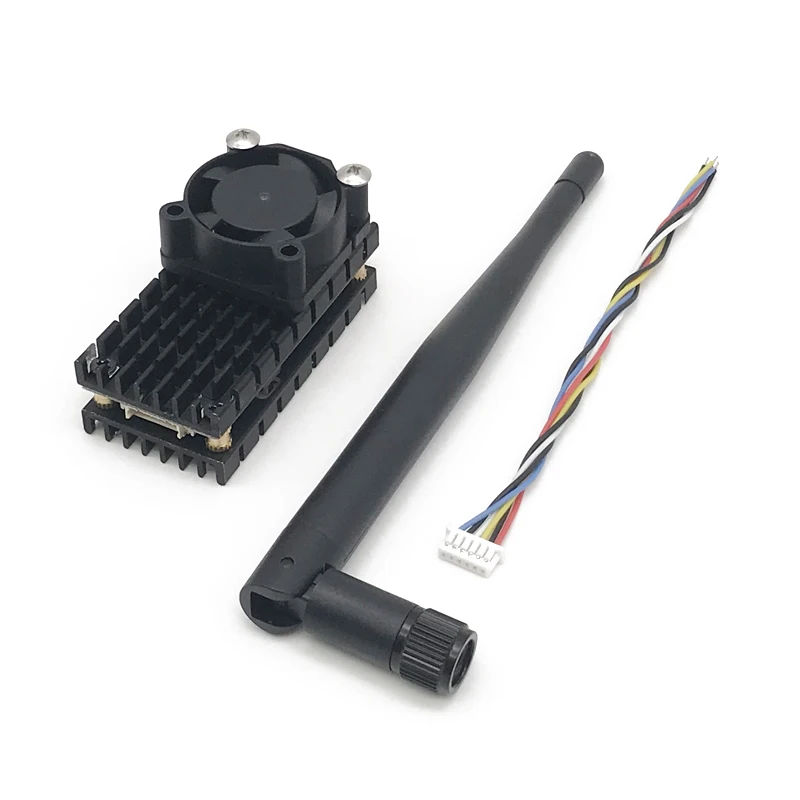

Дальнее расстояние более 2 км Диапазон 5,8 ГГц 2 Вт 2000 МВт беспроводной FPV передатчик 8CH с радиатором и вентилятором для радиоуправляемого квадрокоптера самолета FPV

Передатчик V3 новой версии

Характеристики коробки передач

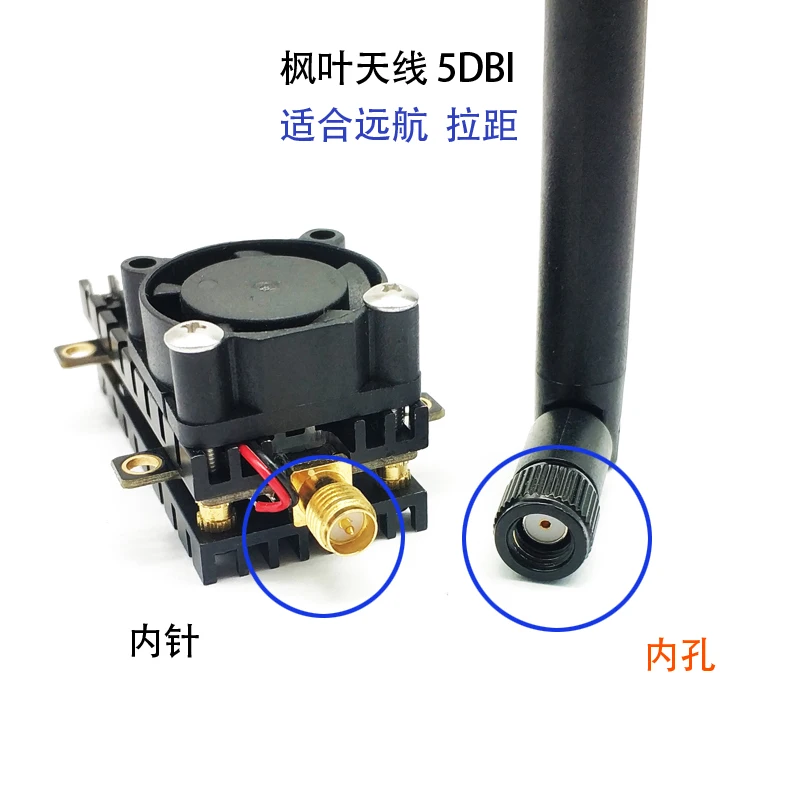

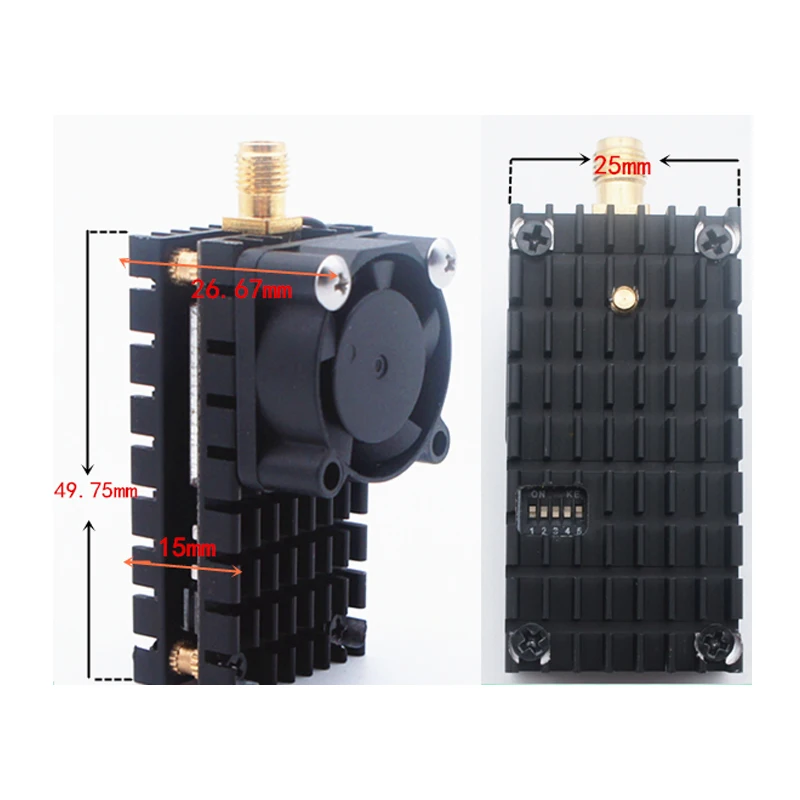

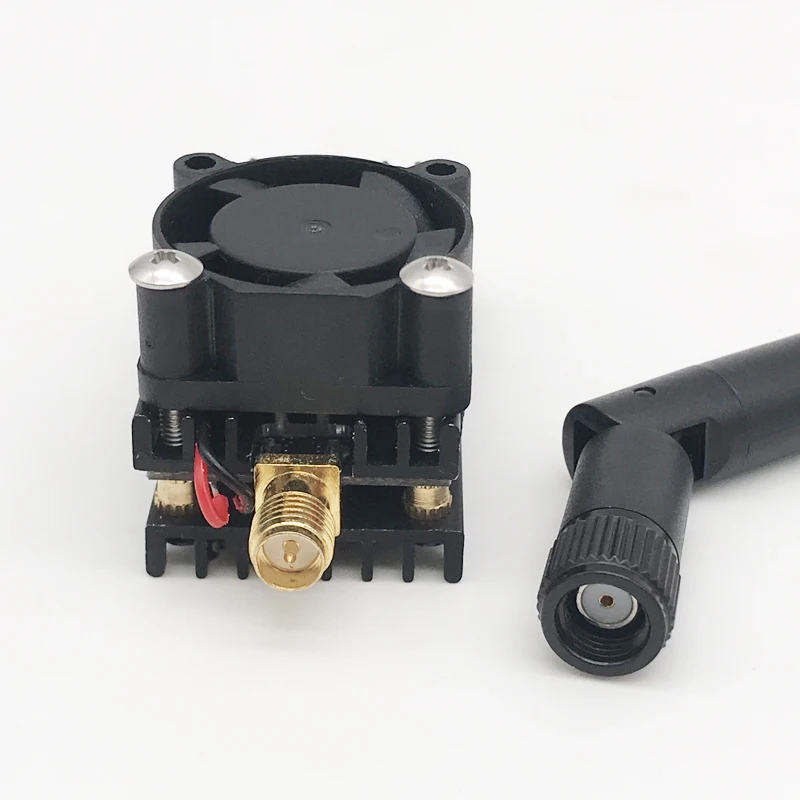

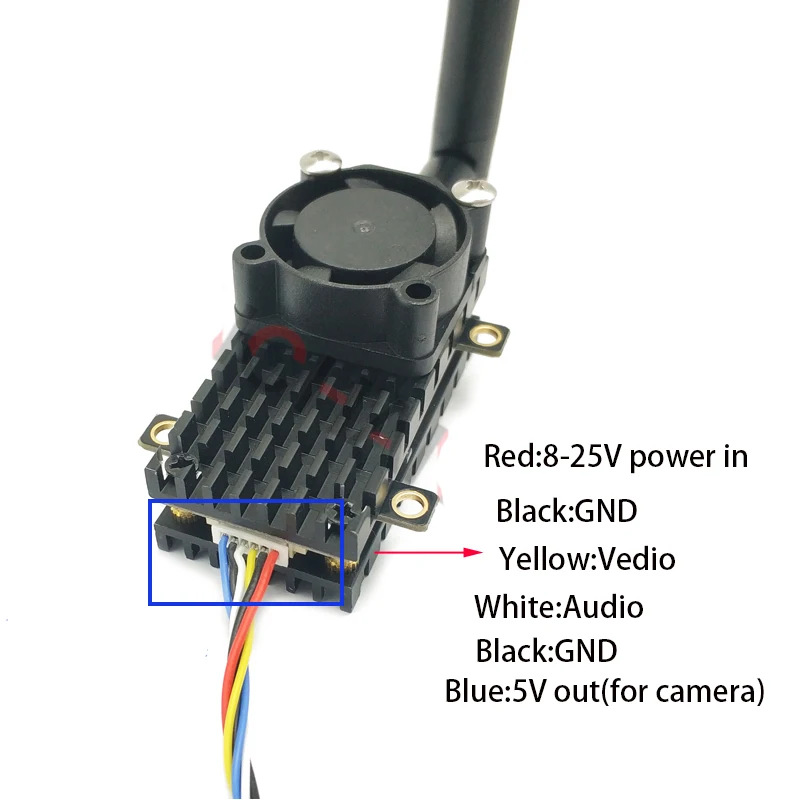

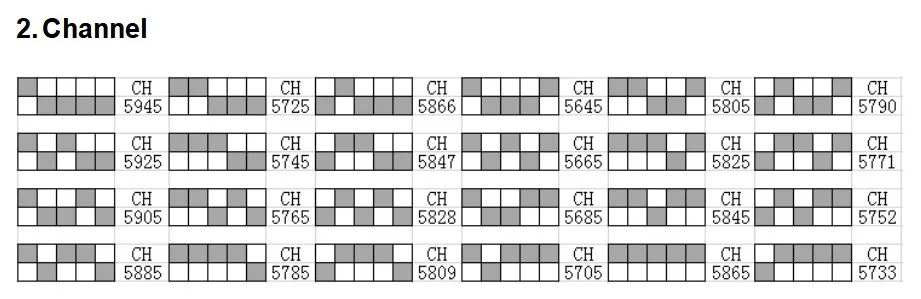

Выходная мощность: 2000 МВт Рабочее напряжение: 8-25 в (2S-6S) Рабочий ток: 800 мА (12 В тестирование) Канал: 24CH Формат видео: NTSC/PAL Выходное напряжение: 5 В/Входное напряжение (выбор перемычки) Интерфейс антенны: SMA (внутренний штифт внешней резьбы) Вес: 30 г

Выходное напряжение

Два выходного напряжения, он может поставлять питание до 5 В и камер с широким напряжением, выбирать выходное напряжение через трехточечную перемычку и проверять схему проводки для получения подробной информации об эксплуатации. 1. Перемычка коротка замыкается до двух точек справа, и выход составляет 5 в это время. 2. Перемычка коротка замыкается влево в две точки, а входное напряжение источника питания в это время выводится.

Три схемы фактической Схемы проводки

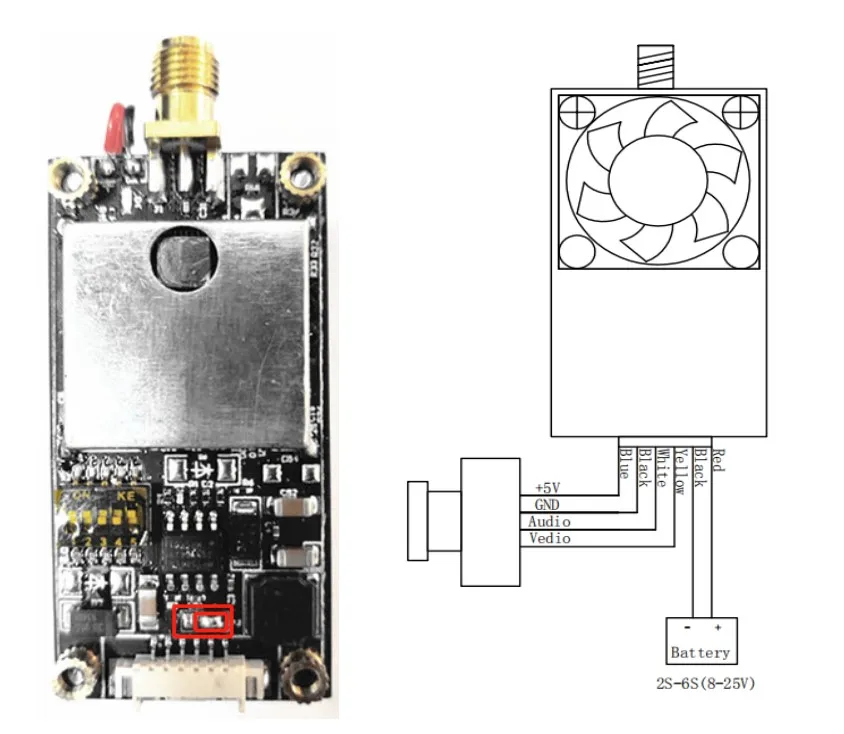

Схема проводки 1: Он подходит для микро-камера с напряжением 3,3-5 В и силе тока меньше, чем 100mA. Если нет условий для проверки того, что камера соответствует вышеуказанному напряжению и условиям тока, этот метод проводки запрещен, в противном случае существует большой риск повреждения передатчика.

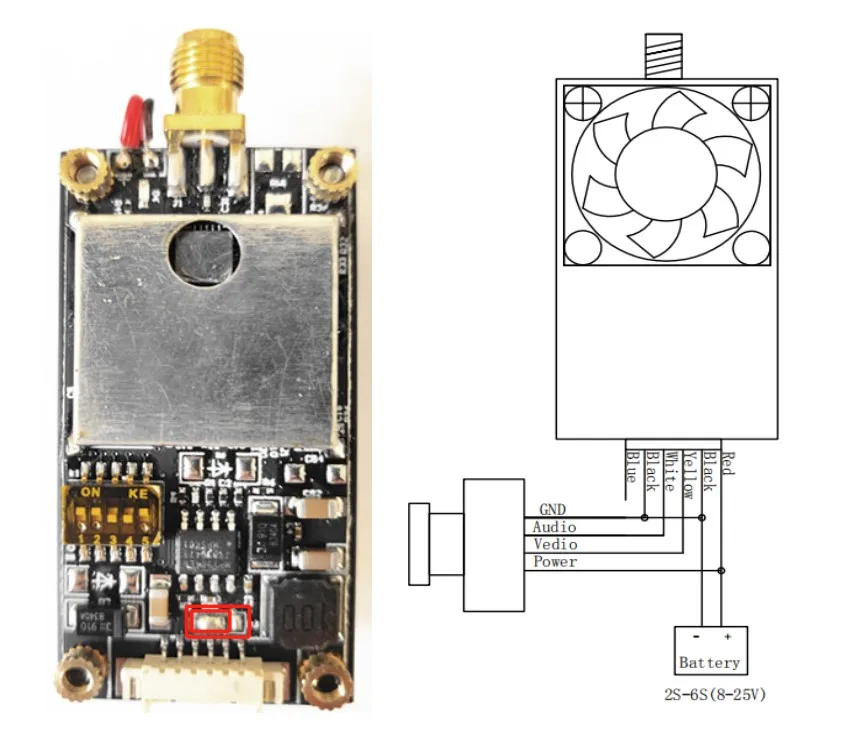

Схема проводки 2: Подходит для камеры с широким напряжением 5-25 в, эта схема универсальна.

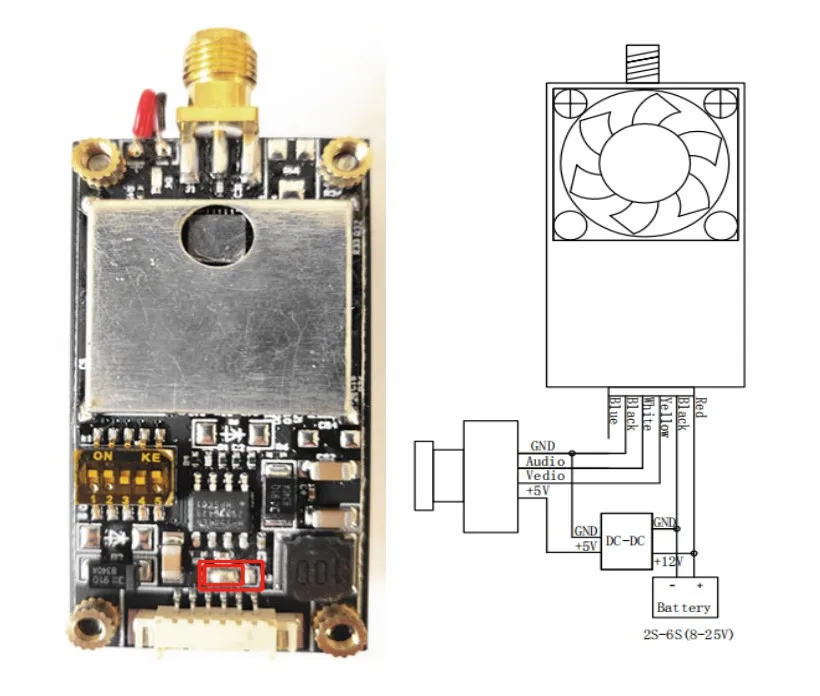

Схема проводки 3: Подходит для камеры схемы 2, которая не может использоваться, когда напряжение низкое, и схема 1 не может использоваться, когда ток высокий, например, движущаяся камера. Эта схема проводки универсальна и в основном применима ко всем камерам. Недостаток в том, что проводка немного сложнее.
