Последнее обновление: 20.03.2022
Инструкции по обновлению новой версии 2020:

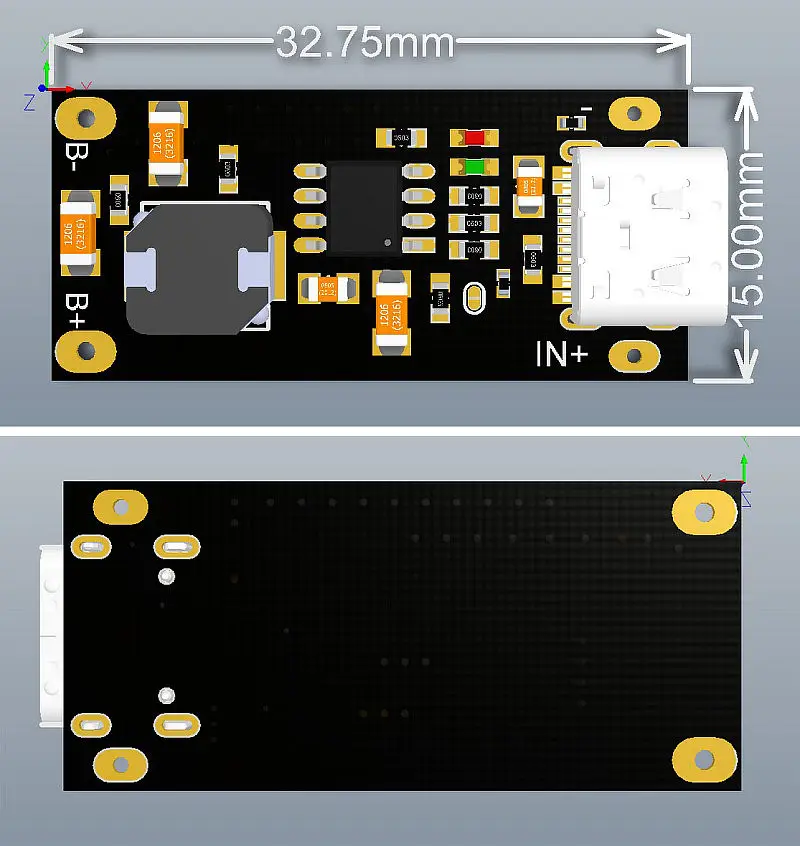

По сравнению со второй версией, размер не изменился, Схема платы оптимизирована и заменены лучшие компоненты.
Добавлена поддержка C-C линии передачи данных, предыдущая версия поддерживается только USB-C линии передачи данных.
Увеличьте поддержку распознавания основных головок быстрой зарядки на рынке. Быстрая интеллектуальная зарядная головка на мобильный телефон также может быть полностью использована.

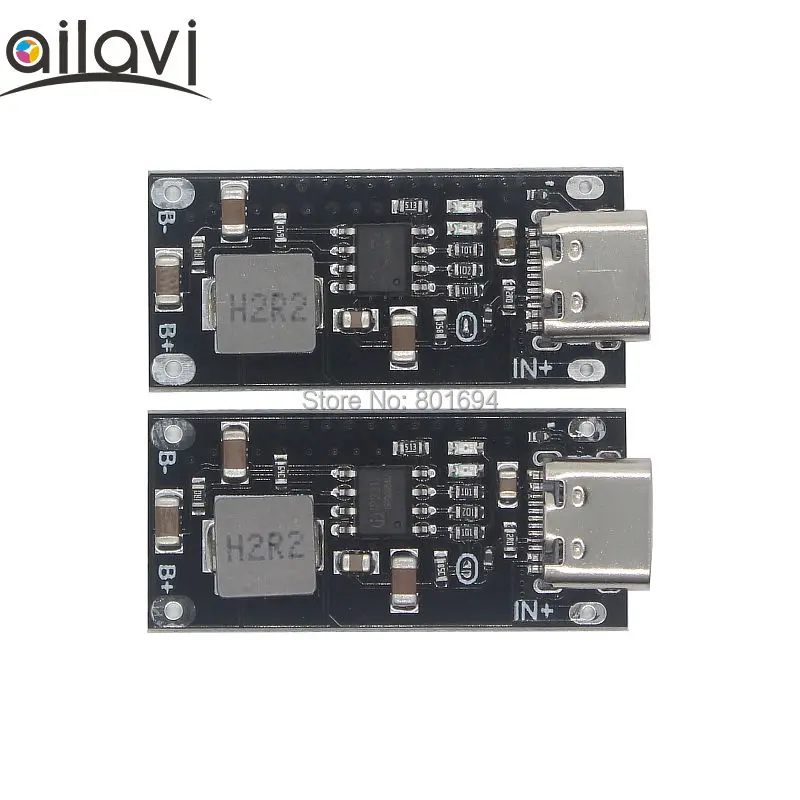

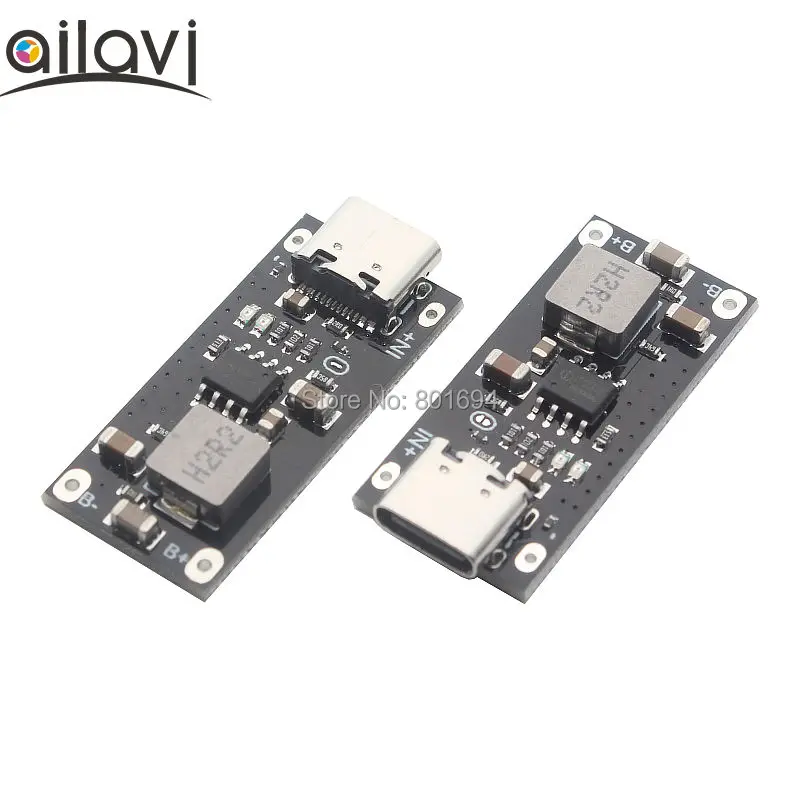

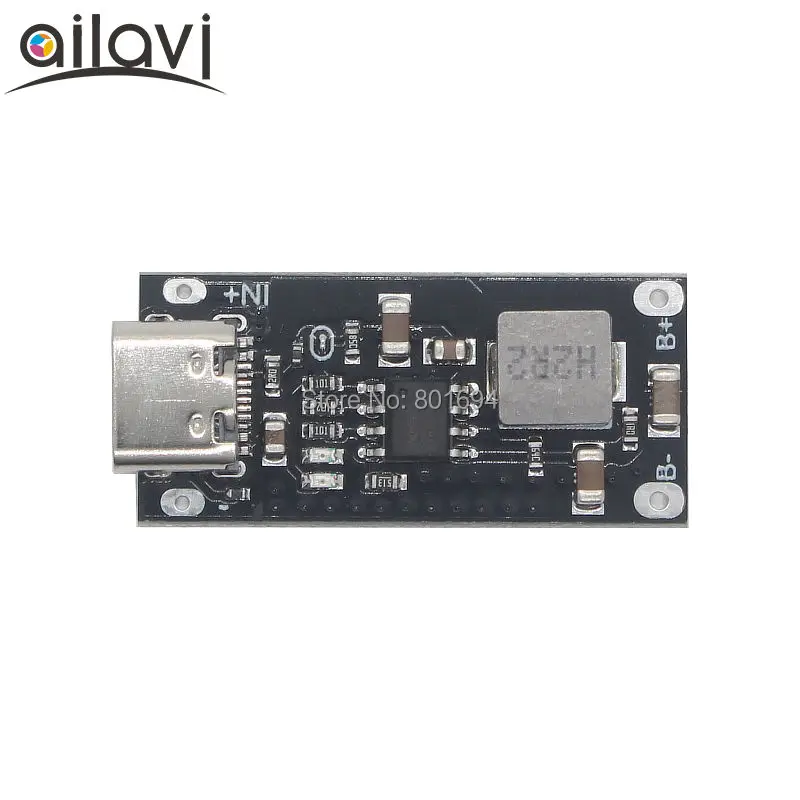

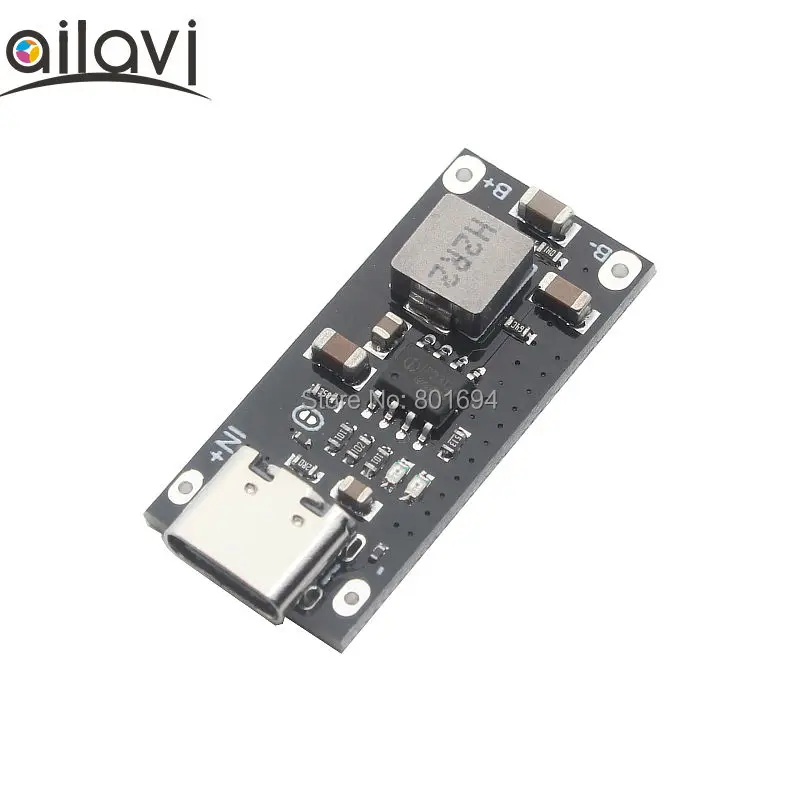

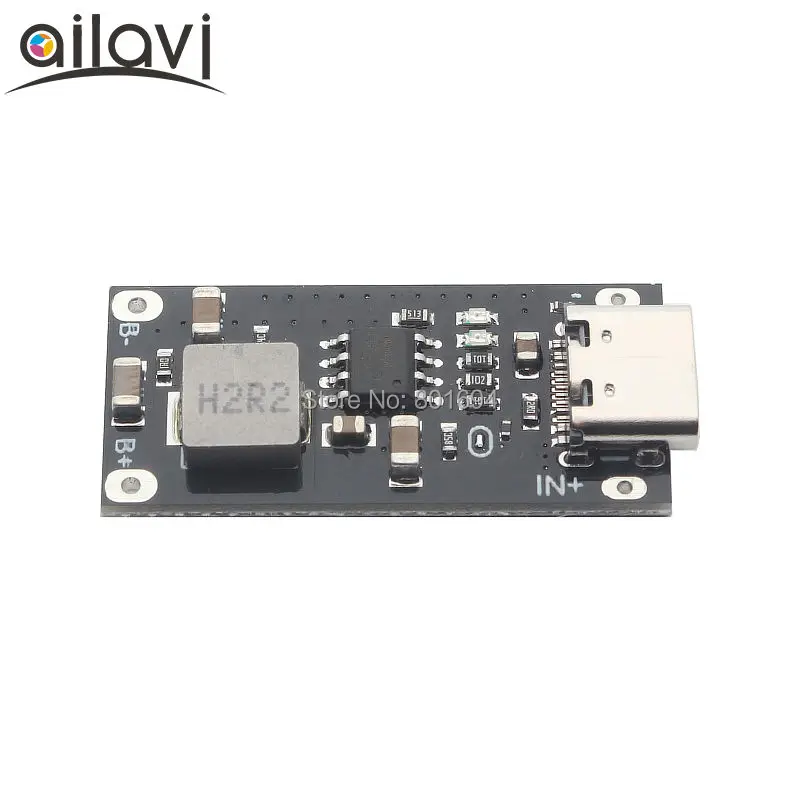

Название: 3A полимерный трехкомпонентная литиевая батарея быстрой зарядки доска (обратите внимание на то, что это не подходит для 3,2 V литий-железо-фосфатный аккумулятор)
Модель: AILAVI-0503V1

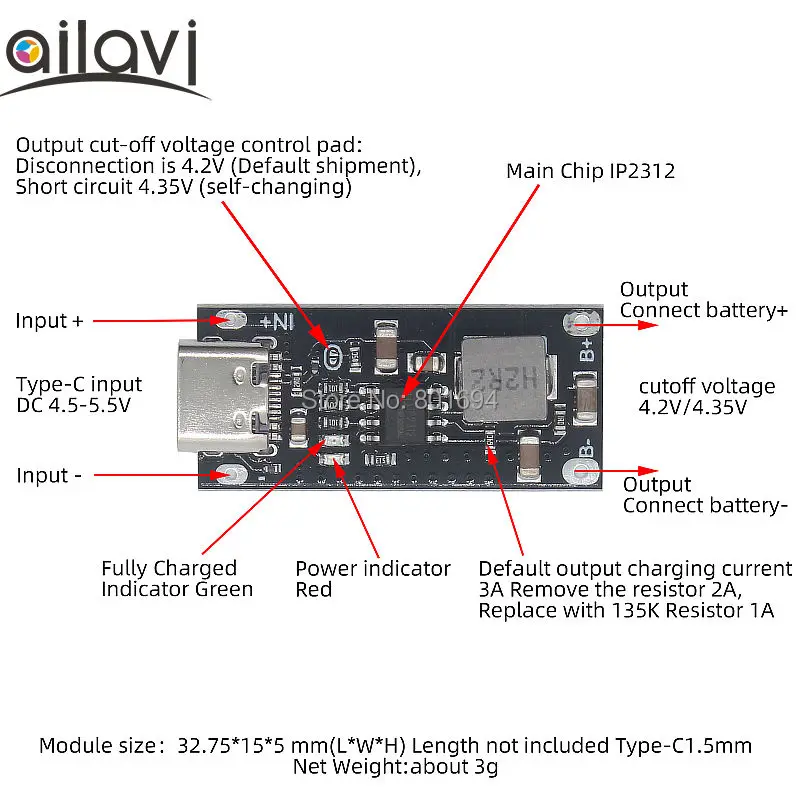

Основной чип: IP2312
Вход напряжение: 4,5 ~ 5,5 V
Предельное напряжение: 4,2 V/4,35 V (выходное напряжение Доступно в 2 вариантах)
Ток зарядки: 3A (можно изменить ток, регулируя сопротивление)

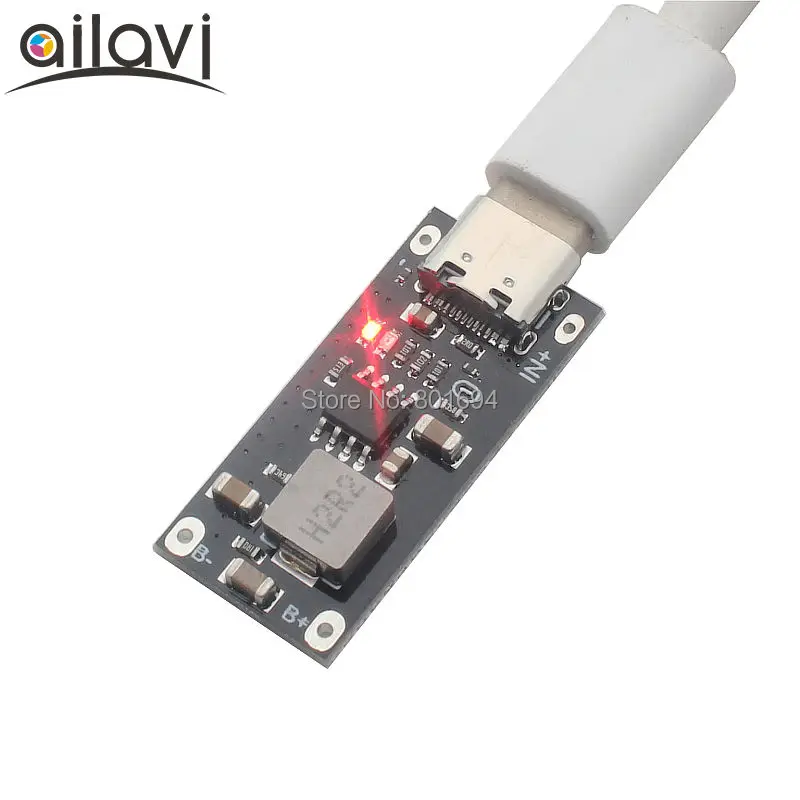

Индикатор светильник: Да, красный цвет слоновой кости: индикатор работы. Синий: индикатор полной зарядки. Примечание: Этот продукт не имеет функции индикатора емкости аккумулятора, нет функции защиты аккумулятора, в нашем магазине есть плата защиты литиевых батарей и индикаторная плата емкости аккумулятора для продажи.
Эффективность преобразования: 3A 93%, 2A 94%, 1A 95% (данные только для справки)
IP2312 использует полный режим зарядки CC/CV.
Когда напряжение батареи ниже 3 в, он входит в режим непрерывной зарядки и заряжает аккумулятор с силой заряда 100 мА.
Когда напряжение батареи выше 3 в, введите режим зарядки постоянного тока для зарядки аккумулятора с помощью установленного постоянного тока.
В тех случаях, когда напряжение батареи находится недалеко от 4,2 V и зарядный ток никель-металл-меньше, чем 300mA, он переходит в постоянное напряжение режим зарядки. После входа в режим постоянного напряжения зарядка прекращается через каждые 4 минуты, и напряжение батареи обнаруживается выше 4,15 В: если оно выше 4,15 В, зарядка остановлена; В противном случае Зарядка будет продолжена, а затем Обнаружение будет выполнено через 4 минуты.
В тех случаях, когда батарея полностью заряжена, если он обнаруживает, что напряжение батареи ниже, чем 4,1 V, он будет зафиксировано какое-либо движение, чтобы зарядить аккумулятор.
Инструкции по регулировке тока зарядки:
По умолчанию 3A, удаляет резистор 2A, заменяет резистор 135k 1A
Посылка: 1xCharging шаблон
