Последнее обновление: 26.03.2022
CNC MACH3 USB для параллельного преобразователя порта LPT адаптер 6-осевой контроллер mach3 параллельный порт для USB LY-USB200
Характеристики адаптера Mach3:
LY-USB200 поддерживает программное обеспечение Mach3 и последовательный порт MPG, через USB для связи с компьютером.
LY-USB200 контроллер движения имеет конструкцию ARM. Конструкция ARM включает связь, кодеаналитический, базовый алгоритм и импульсное излучение. Рациональный дизайн, надежное управление, удобное управление.
Руководство вводит график работы, подключения и использования нашего профессионала
Контроллер движения для гравировального станка. Через множество рисунков пользователи могут научиться
Как быстро использовать этот контроллер движения. (Пожалуйста, свяжитесь с нами, если вам нужна полная инструкция.)
Особенности: 1. Поддержка USB;
2. Входной интерфейс с 5 портами для обычных цифровых данных;
3. Выходной интерфейс с 3 портами для обычных цифровых данных;
4. 1 порт, аналоговый выходной интерфейс скорости шпинделя 0-10 В (можно изменить на Выход PWM);
5. Поддерживает 6-осевые шаговые системы, импульсный выход 200 кГц для каждой оси;
6. Чип управления движением руки;
7. Совместим с MPG входом, поддерживает цифровой дисплей MPG от нашей компании.

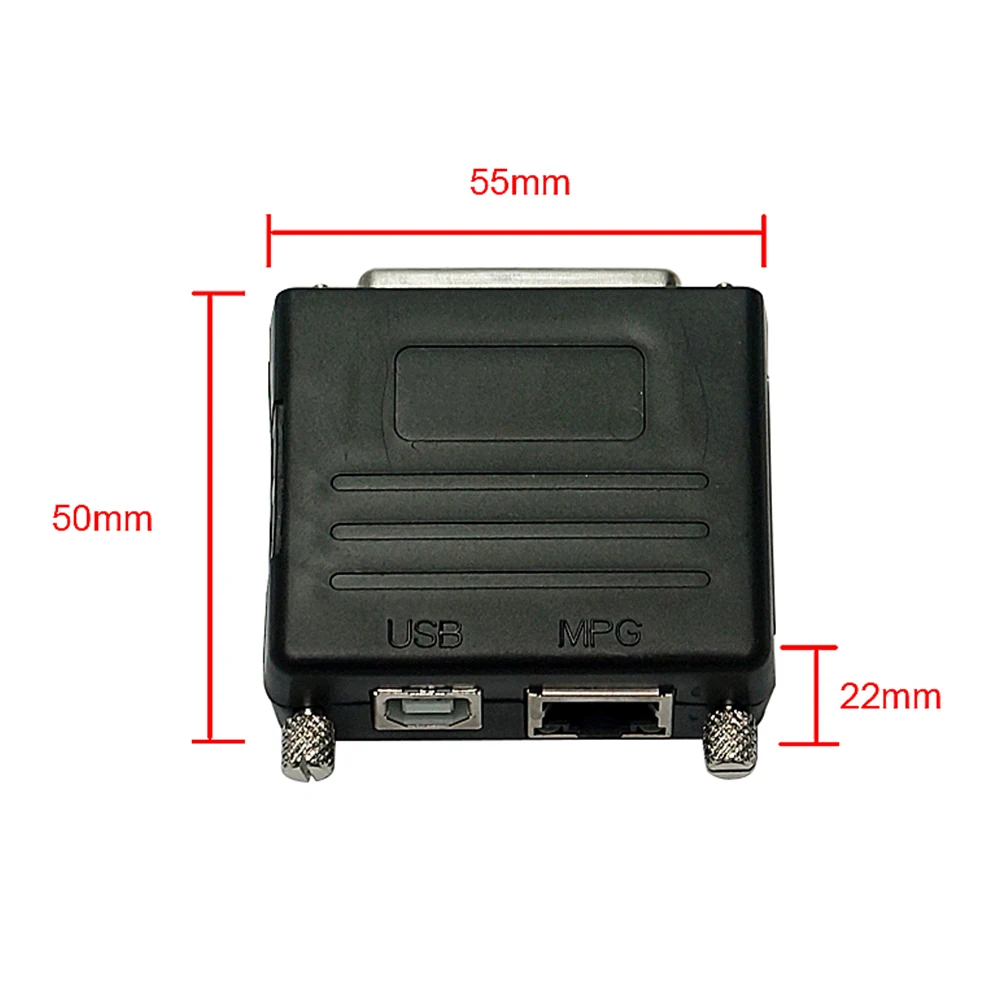

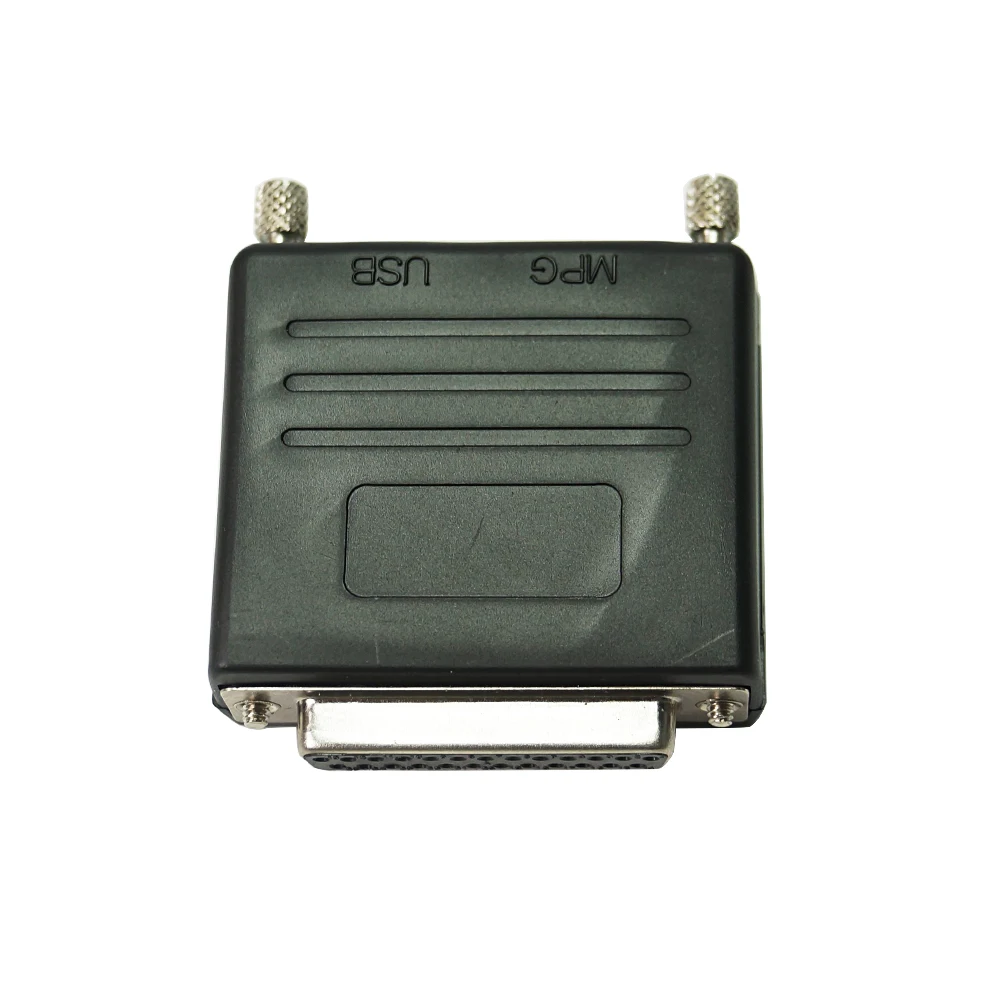

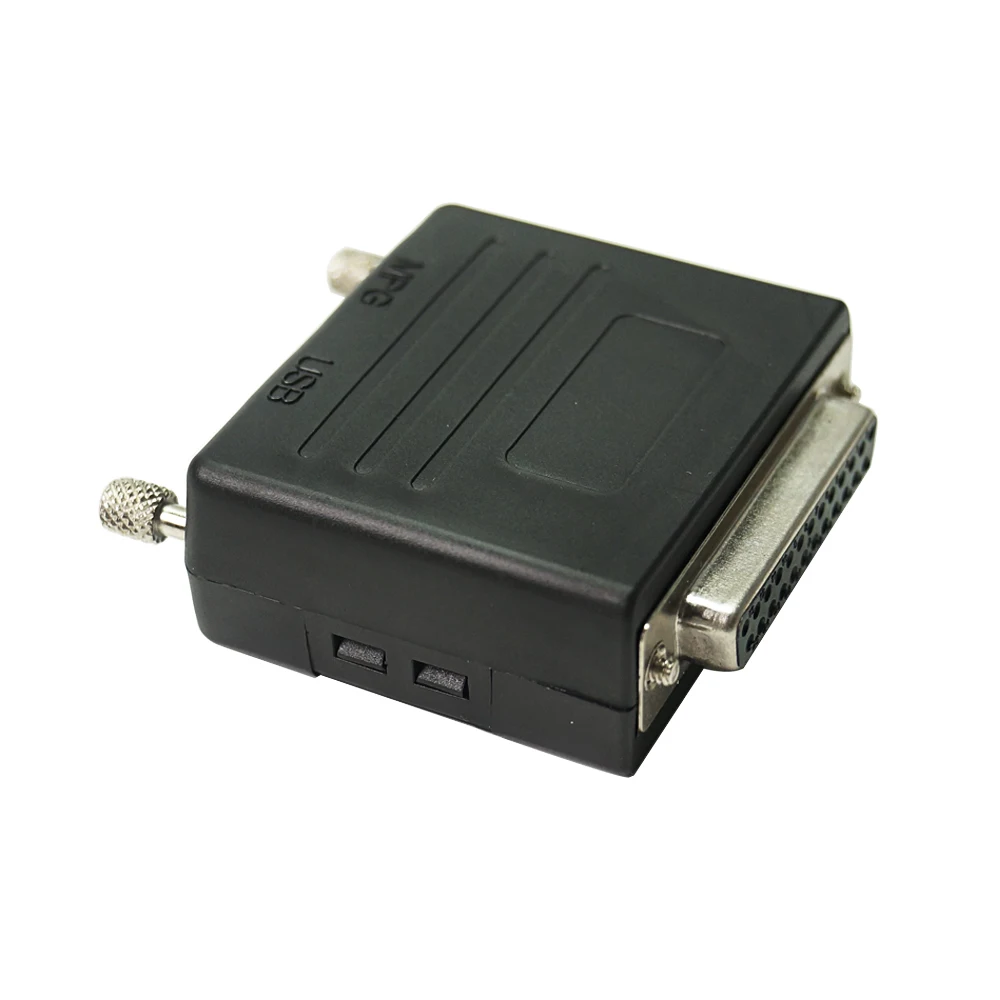

8. Внешний вид и размер изделия
9. Контроллер движения NC200 имеет пластиковую конструкцию корпуса.

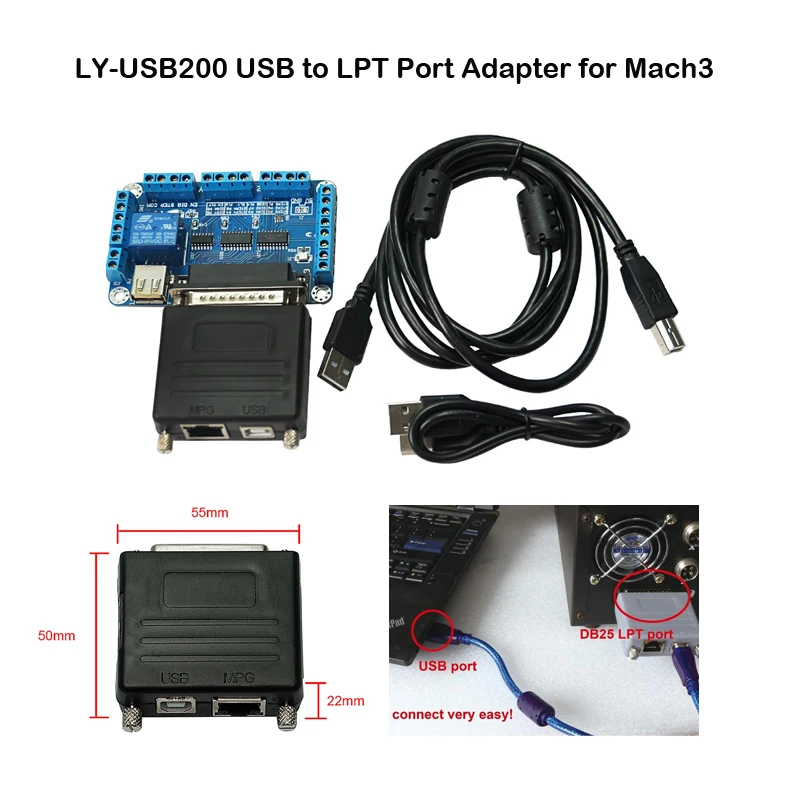

10. Общий размер 56,8 мм * 54,1 мм * 22 мм
Определение и метод подключения продукта

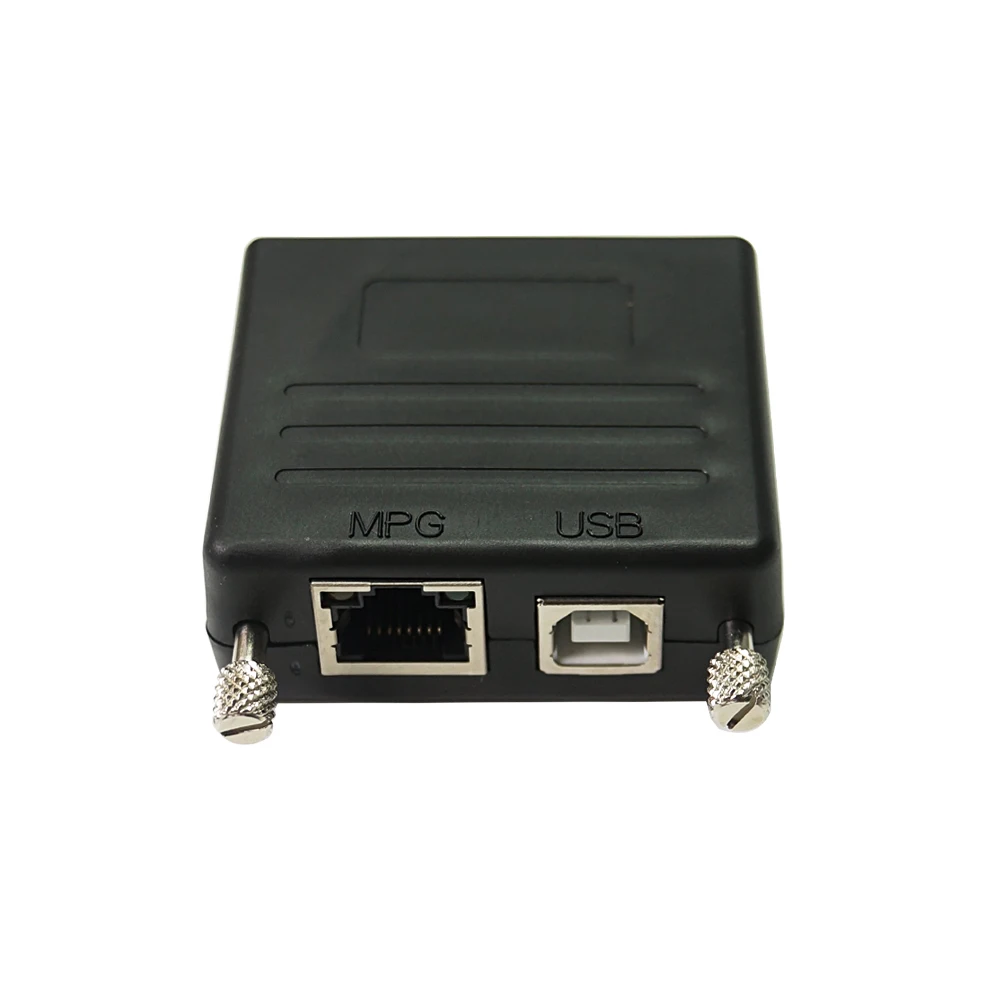

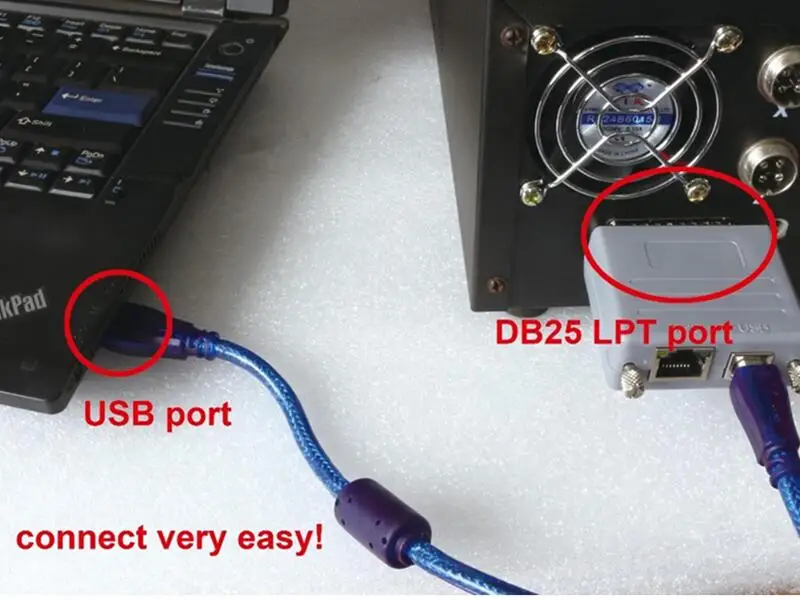

Подключение контроллера включает Интерфейс подключения USB, интерфейс MPG и порт контроллера LPT.
1. Порт USB
USB-порт связи, NC200 связывается с mach3 через него.
2. Интерфейс контроллера LPT
Это от PIN1 до PIN13; Во втором ряду справа налево-PIN14-PIN25.
PIN1-PIN9,PIN14,PIN16,PIN17-это выходные контакты, которые могут быть установлены как PWM, обычный выход и порт управления шаговым двигателем. И PIN10-PIN13,PIN15-это входные контакты, которые можно установить как зонд, предел, estop и home
Интерфейс управления шаговым Драйвером

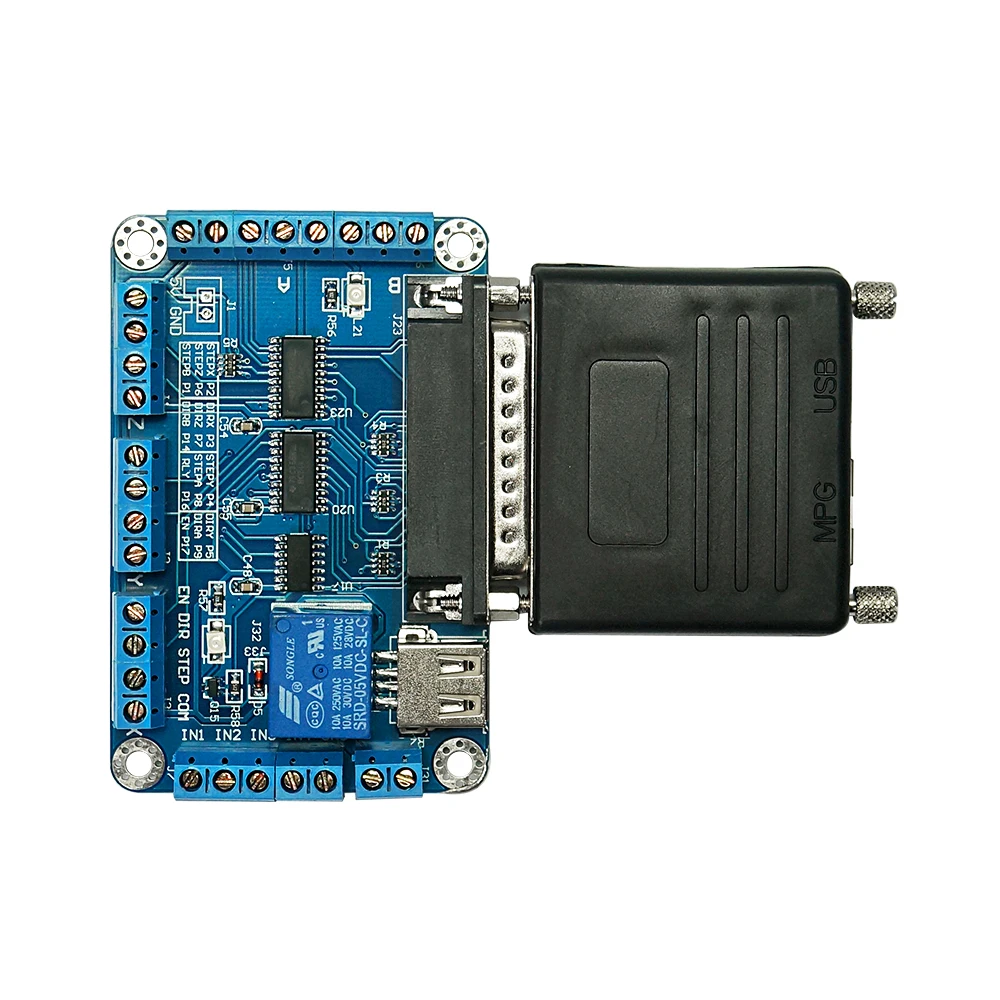

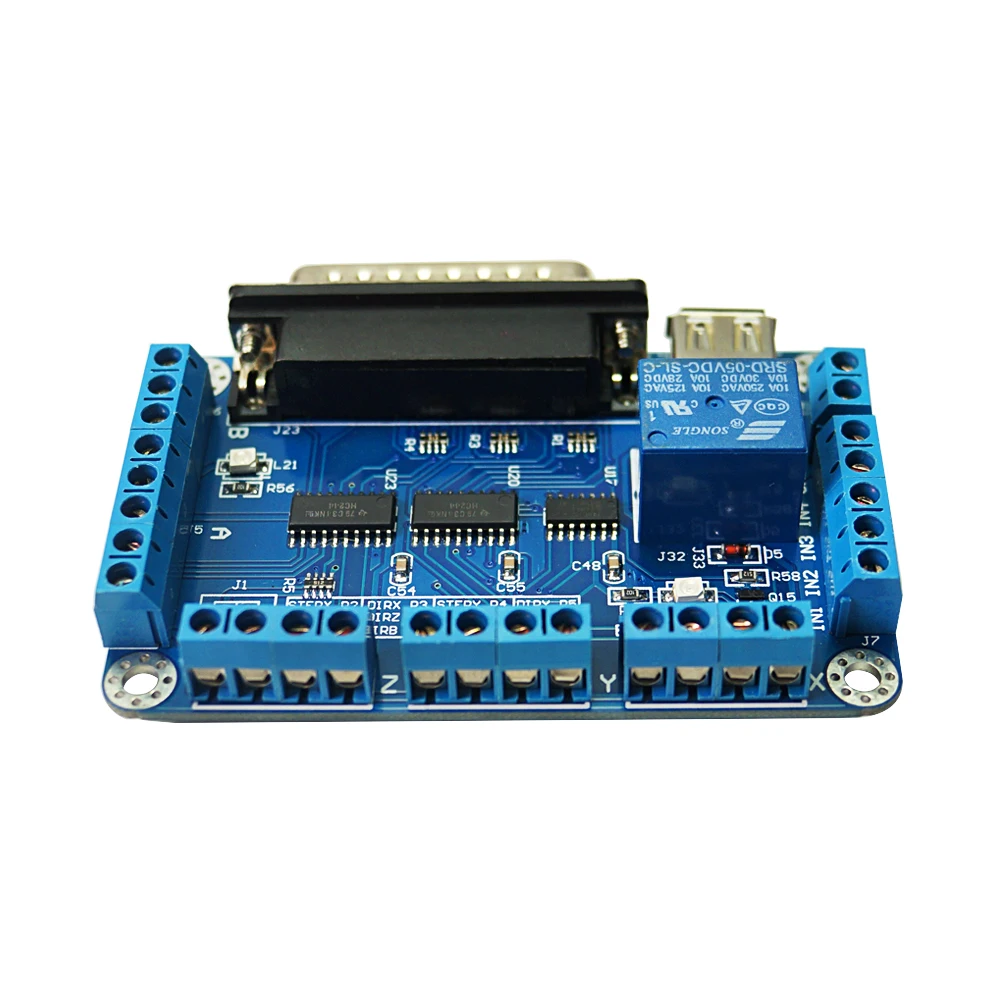

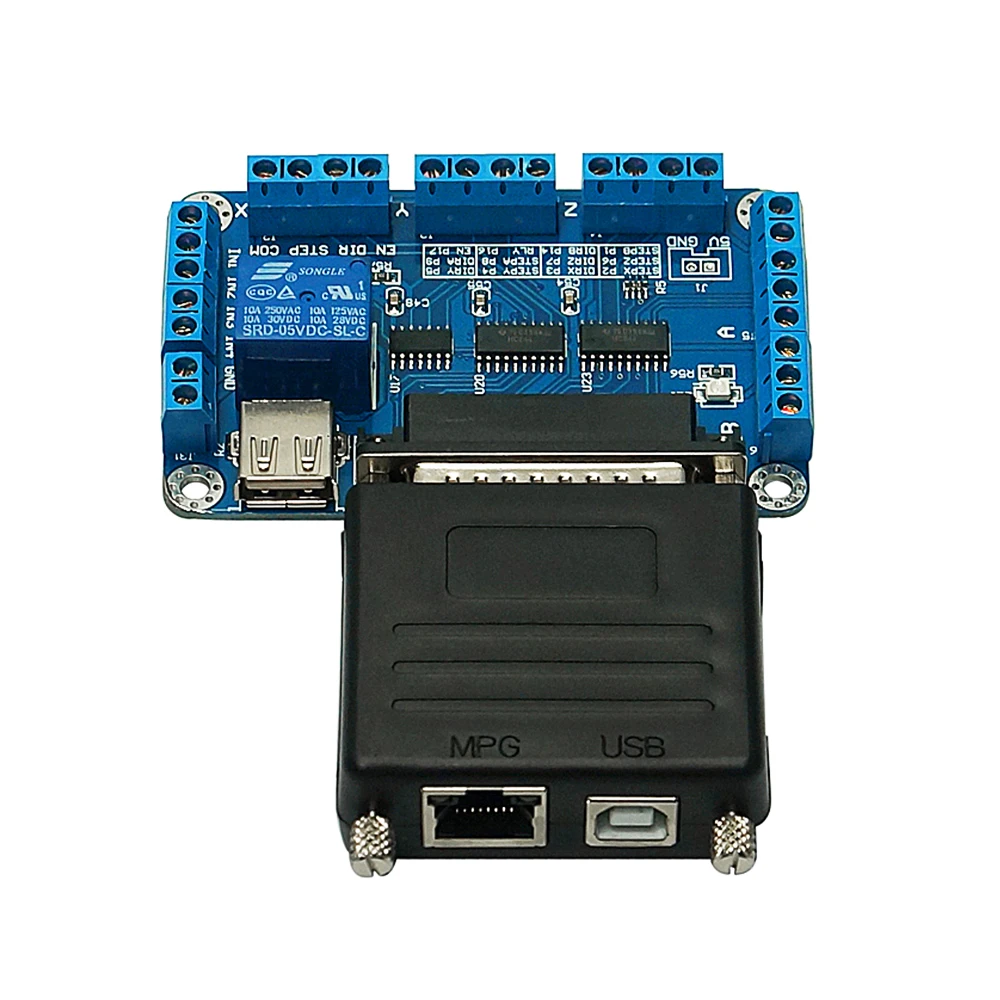

LY-USB200 может заменить порт LPT компьютера, и работает лучше, чем порт LPT компьютера. Этот порт подключается к шаговой плате драйвера
3. Соединение MPG
Как показано 2 из расположения последовательного порта MPG, тип порта-RJ45, то есть общий стандартный сетевой интерфейс.
Последовательный импульсный генератор-это стандартный импульсный генератор, выбранная ось, например, выбор мощности через последовательный порт и взаимодействие хоста.
Контакт последовательного порта, ссылка на этикетку 2-4, слева направо для заказа PIN1-PIN8. Справочная таблица определения импульсных контактов последовательного порта 2-2. Последовательный порт, ручной импульсный метод, справочный последовательный порт, ручной импульсный пользователь, руководство пользователя
1 x CNC MACH3 MPG USB в параллельный преобразователь порта LPT 6 осевой контроллер движения 200 кГц
1 х USB кабель

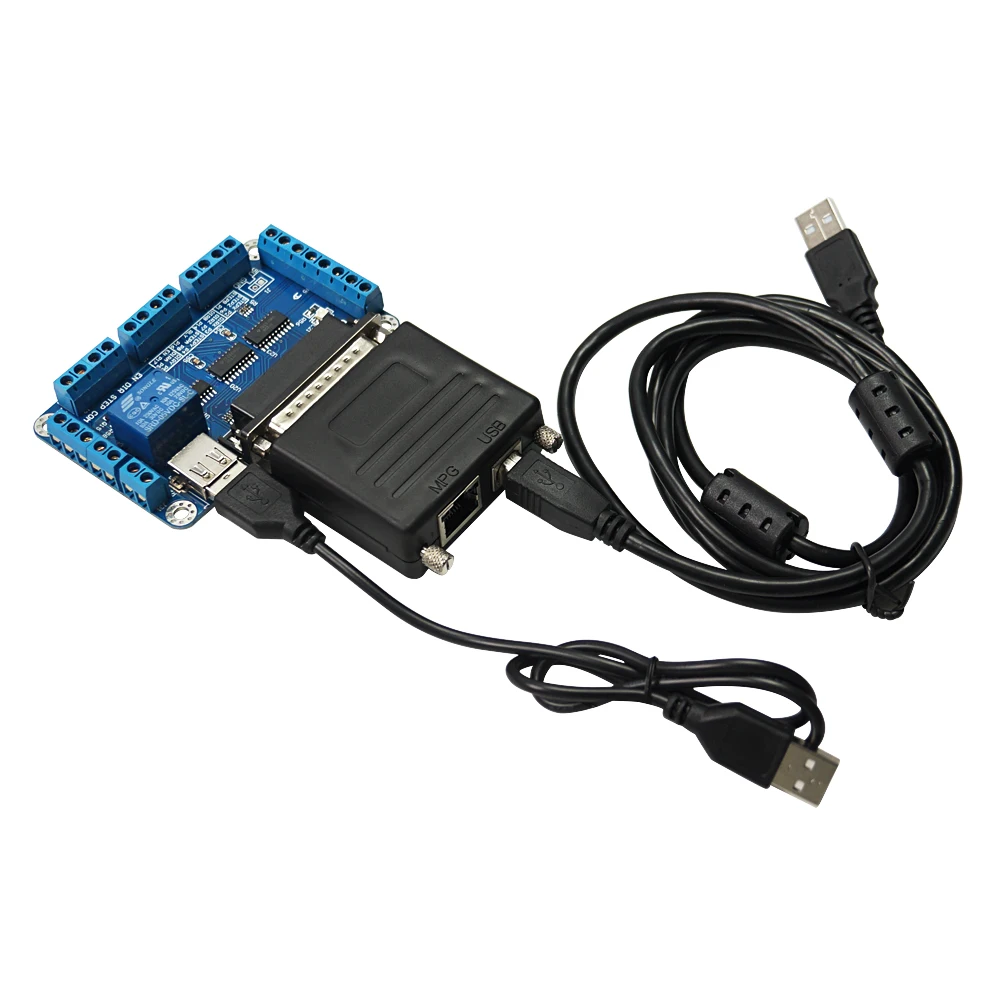

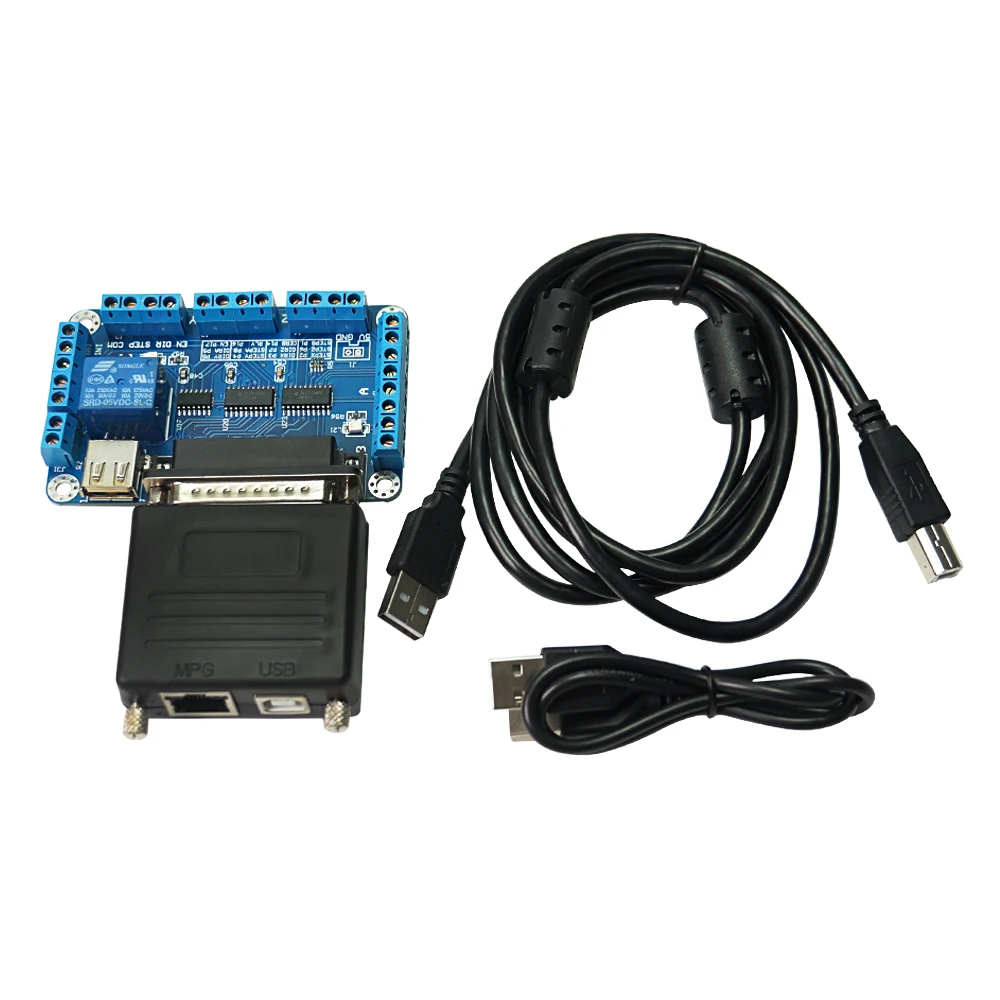

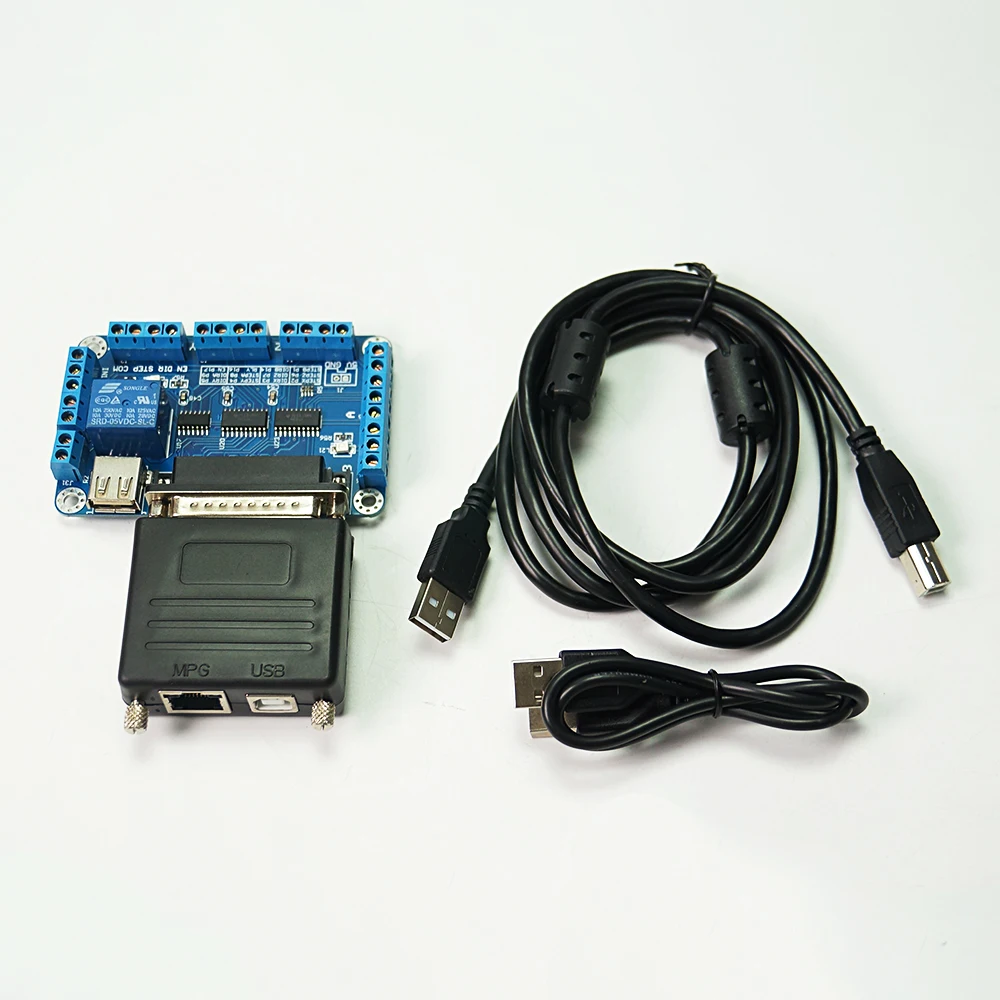

Посылка внутри:
1 x параллельный адаптер USB LY-USB200

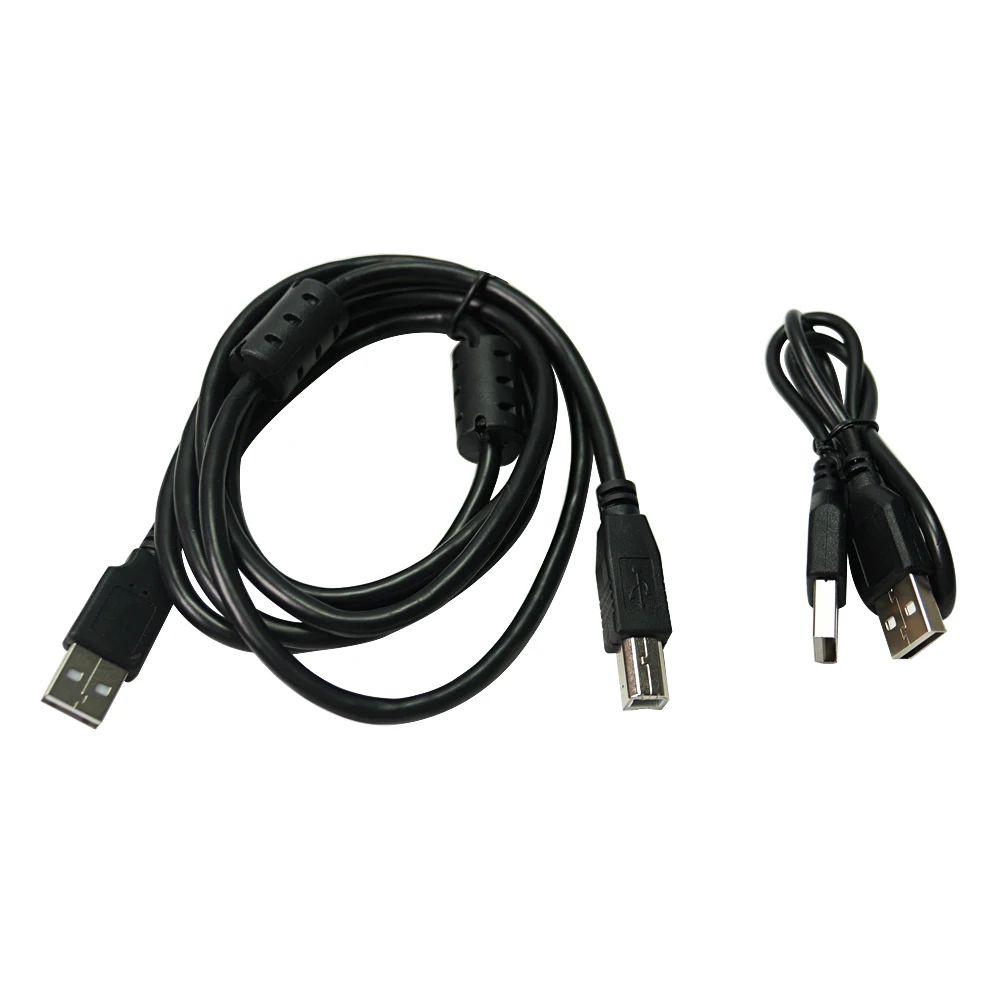

1 х USB кабель

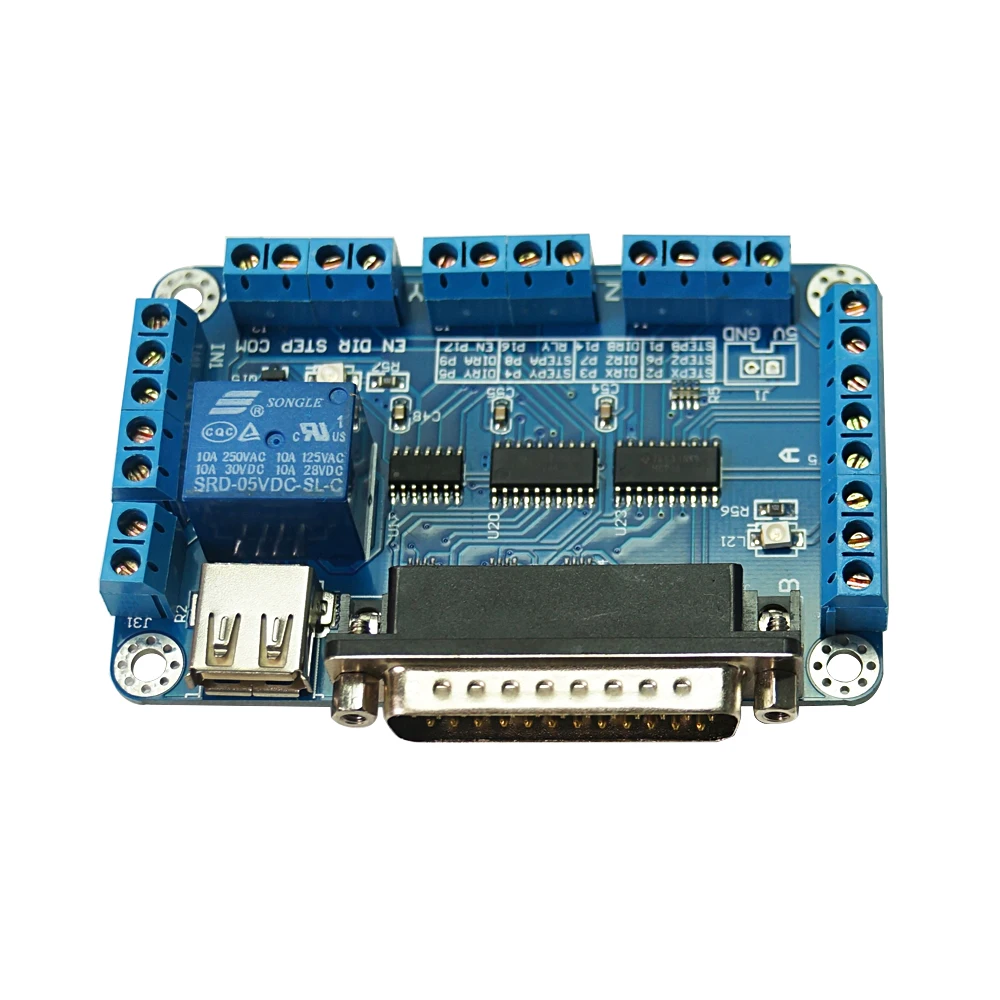

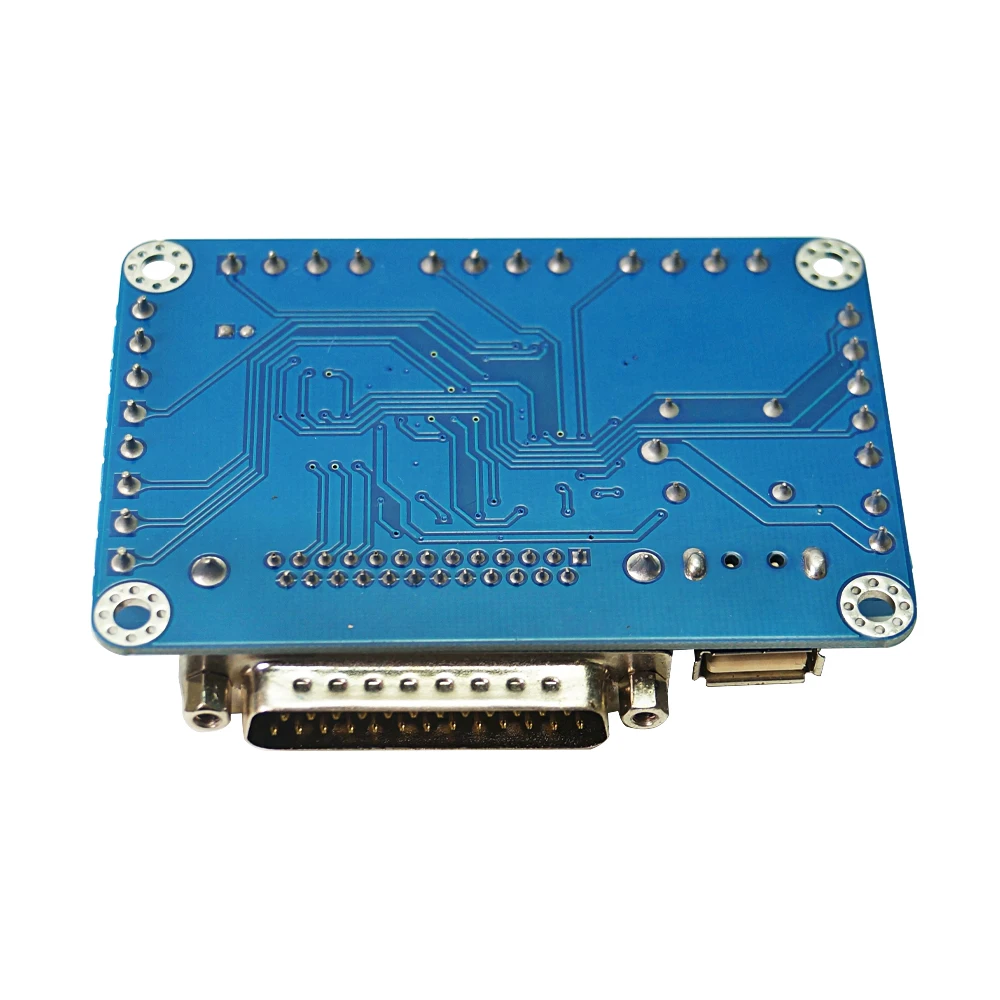

1 x плата расширения PCI
(Пожалуйста, загрузите программное обеспечение и используйте руководство по ссылке ниже, если в поспосылка ке пропущен компакт-диск, попросите у продавца пароль)
Https://app.oatos.com/link?code=oOMkISE
