1. Характеристики продукта
① Полная заплата машина, волновая пайка, стабильная производительность, хорошая консистенция
② С оболочкой, более красивый и практичный
③ Встроенный центральный чип процессора (MCU), умнее, с низким энергопотреблением
④ Настройка автоматической памяти при отключении питания (встроенный блок памяти EEPROM MCU)
⑤ Точность управления 0,1 градусов Цельсия
⑥ Отступление 0,1, может контролировать десятичную (0,1-15,0)
2. Технические параметры
Диапазон контроля температуры: -50 ~ 110 °C
Разрешение:-9,9 ~ 99,9 при 0,1 ° C другой диапазон температур 1 ° C
Точность измерения температуры: 0,1 °C
Точность управления: 0,1 °C
Точность гистерезиса: 0,1 °C
Частота обновления: 0,5 с
Тип дисплея: трехдюймовая цифровая трубка 0,28 дюйма
Входная мощность: 12 В постоянного тока

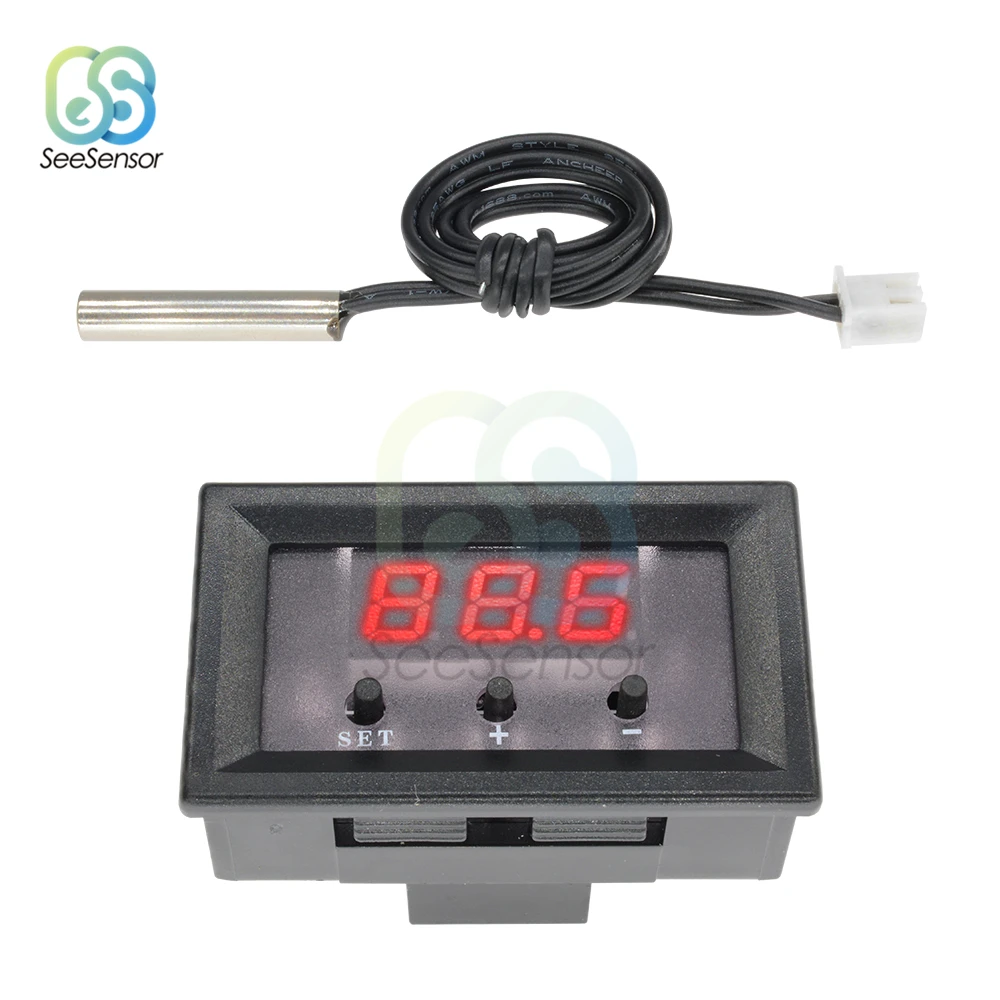

Вход измерения: NTC (10K 0.5%), водонепроницаемая линия датчика, длина 300 мм

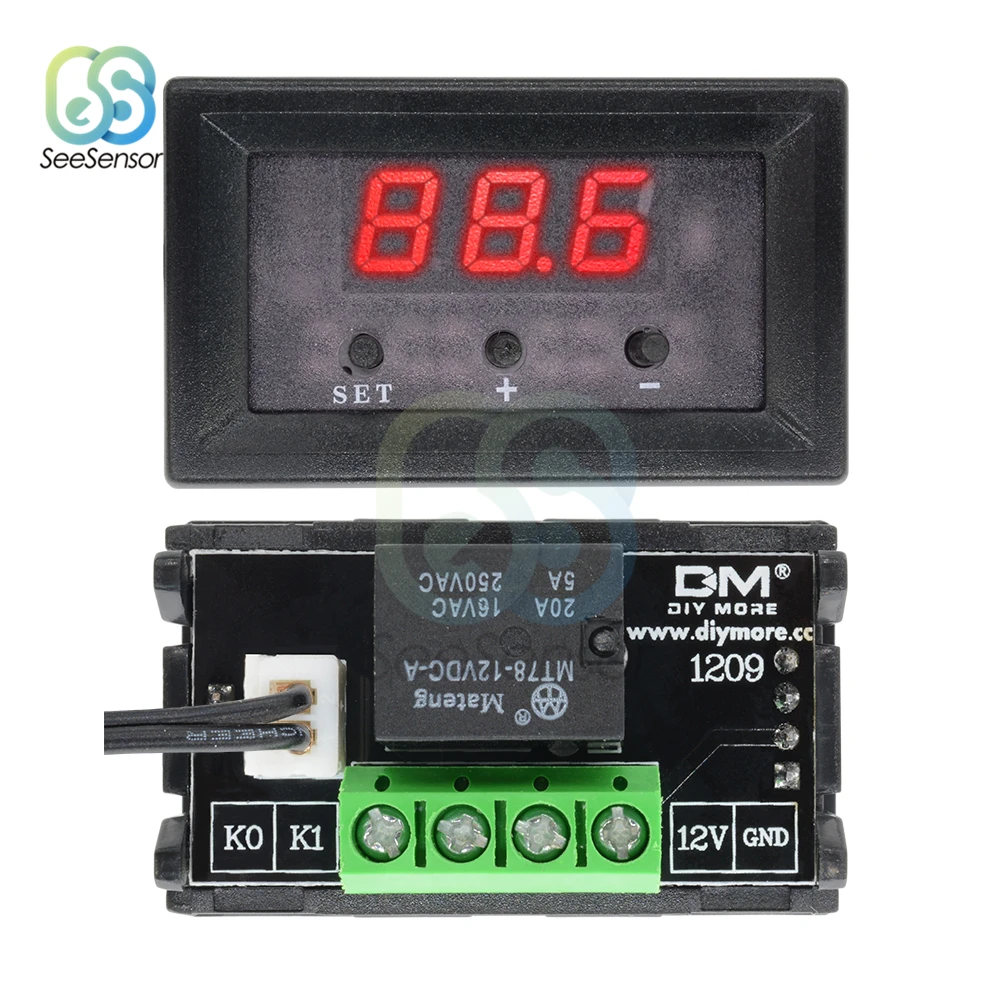

Выход: 1 релейный выход, 5A 250VAC, 20A 16VAC
Экологические требования: -10 ~ 60 °C влажность 20%-85%

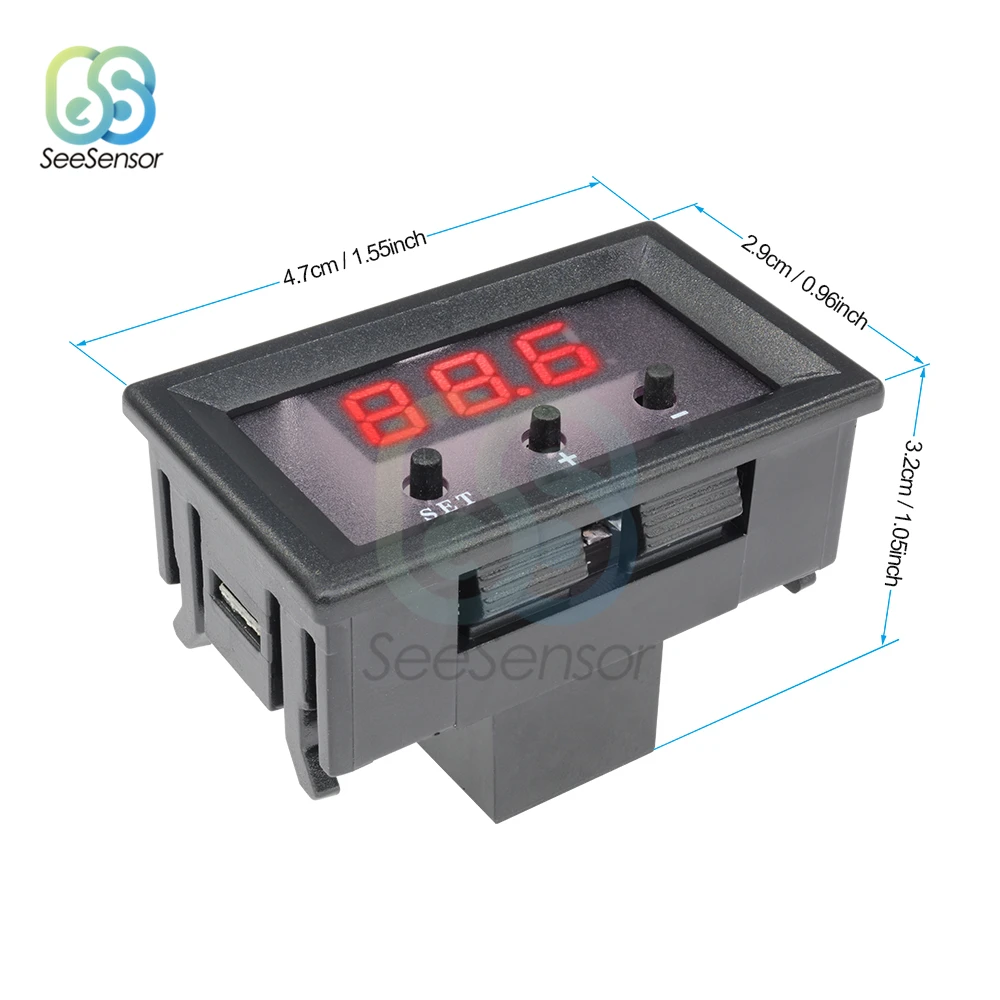

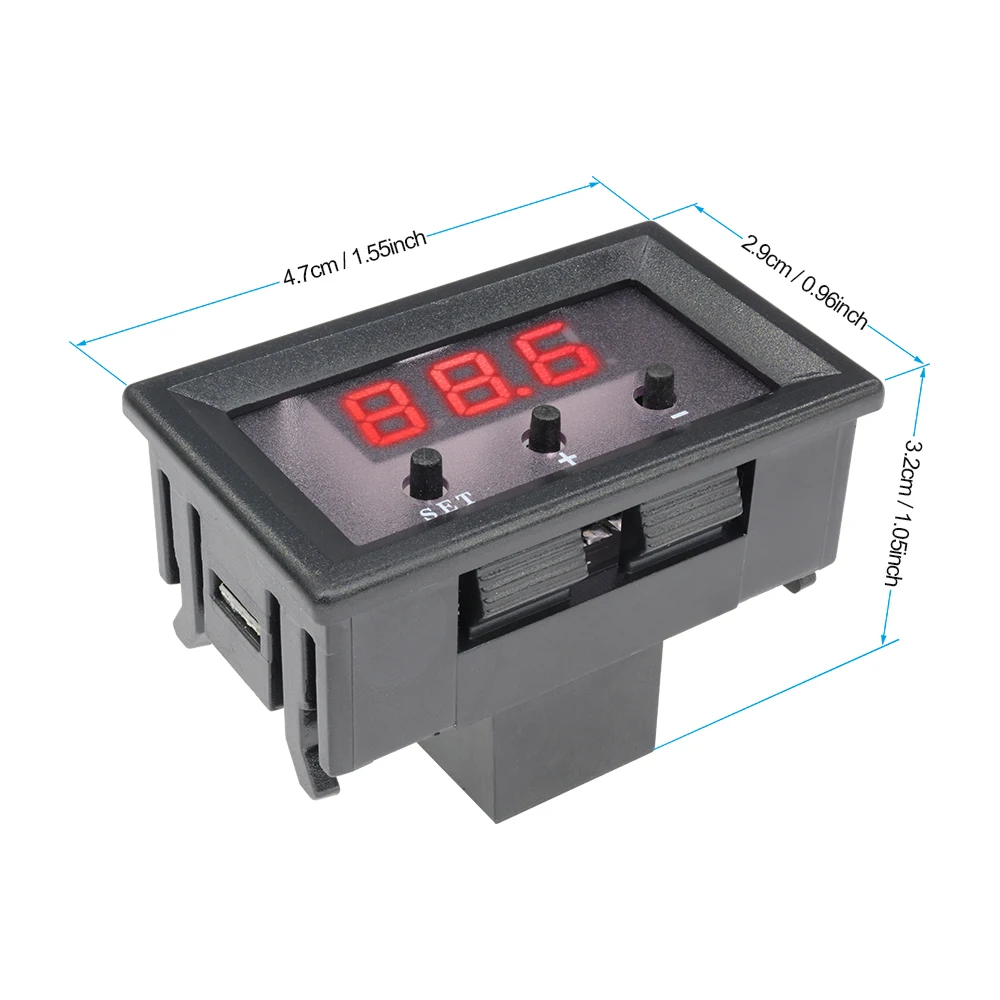

Размер: 47,5*18,5*31,5 мм
Потребляемая мощность всего аппарата: Ток покоя: ≤ 10 мА ток втягивания: ≤ 65 мА
3. Способ использования

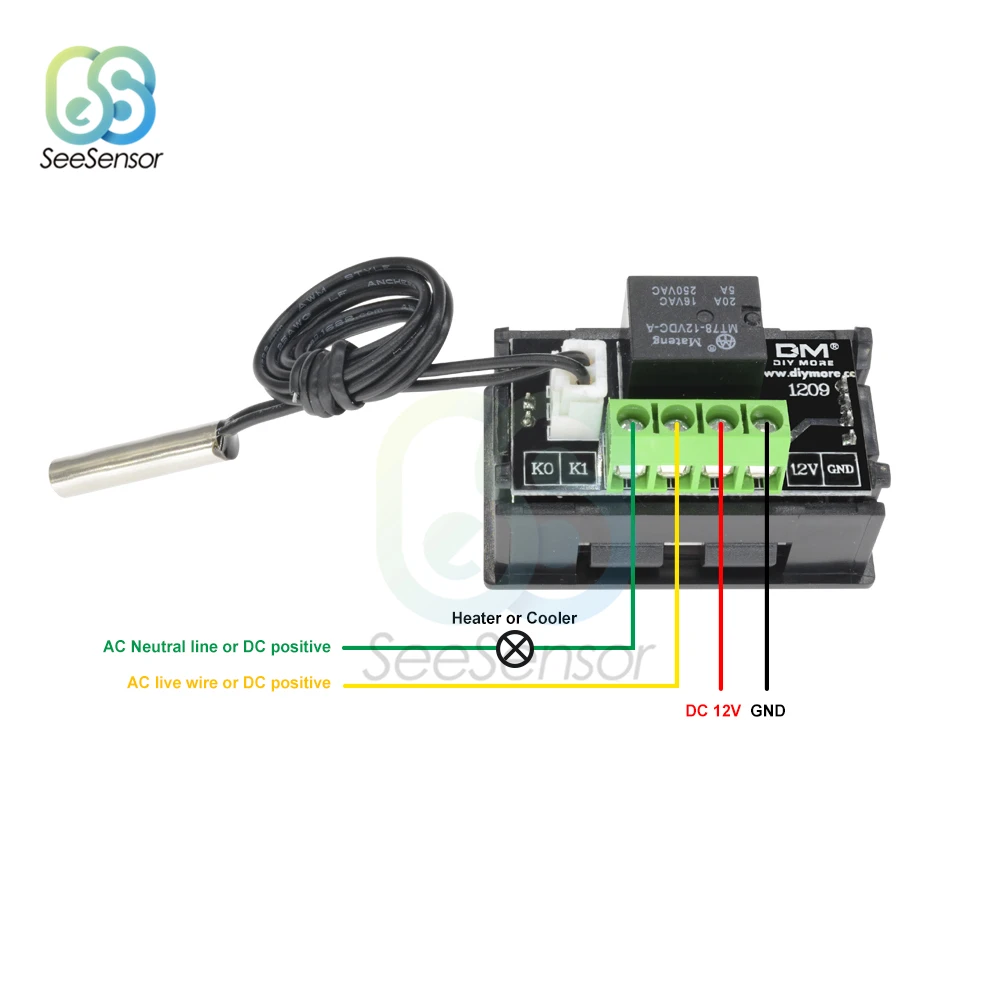

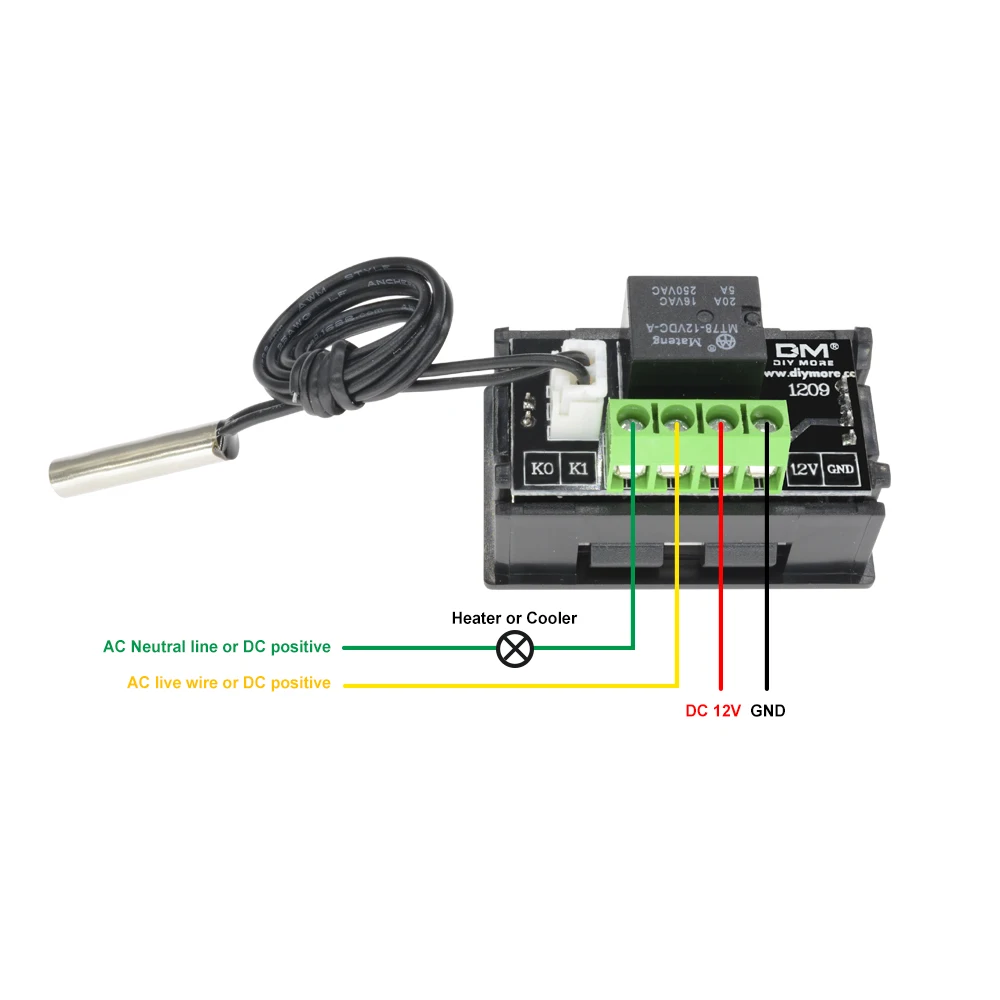

Подключите источник питания и оборудование для подачи питания к термостату. В это время отображается температура. Нажмите кнопку SET, температура дисплея начнет мигать, нажмите +-чтобы установить желаемую температуру (нажмите +-чтобы быстро поднять и опустить) после завершения, нажмите set, чтобы подтвердить возврат. В это время термостат автоматически выполняет включение/выключение реле в соответствии с настройками!

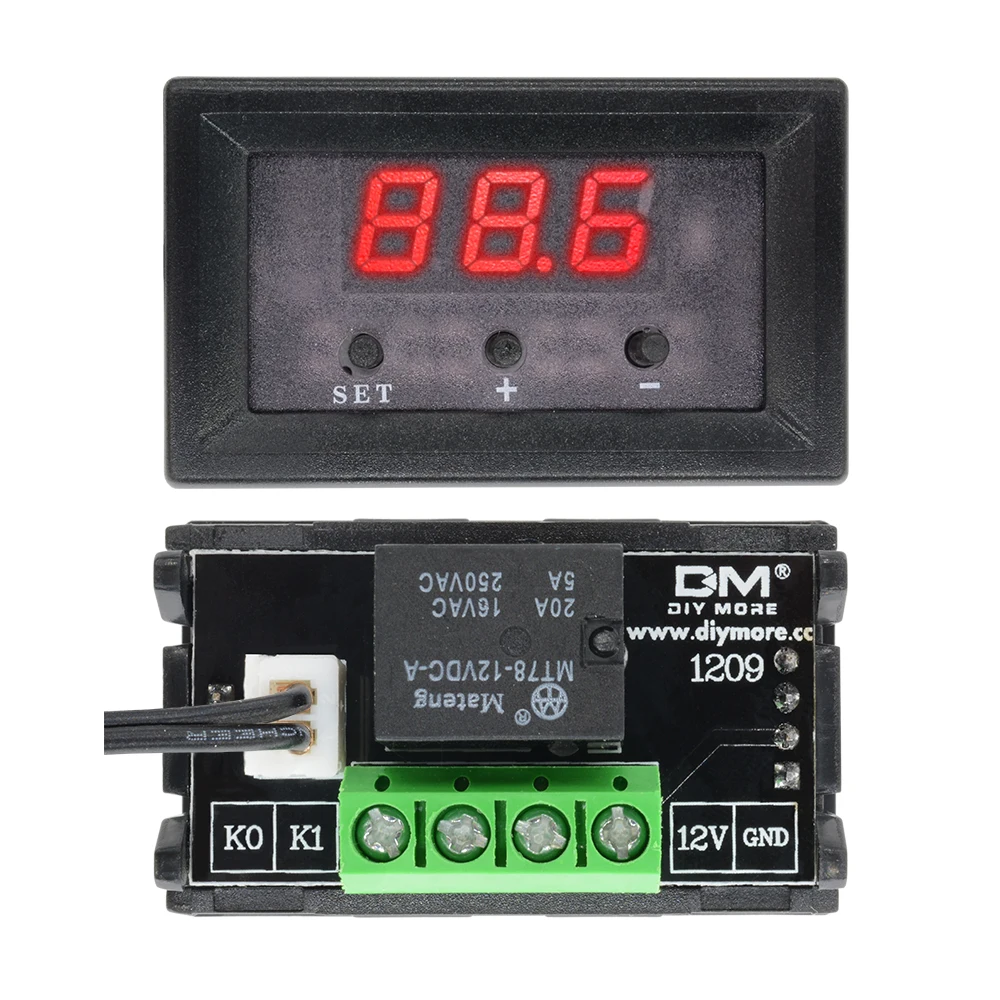

4. Светосветильник индикатор и описание состояния цифровой трубки
Светосветильник индикатор: желтый индикатор горит всегда, указывая на то, что реле закрыто.
Цифровая трубка: дисплей LLL-это цепь открытия датчика, следуйте инструкциям для подключения датчика; Дисплей HHH находится за пределами диапазона измерения, термостат вынудит реле открыть
5. Описание функции параметра
Нажмите и удерживайте SET в течение 5 секунд, чтобы войти в настройки главного меню, нажмите +-для переключения P0...P6, длительное нажатие SET или 5 секунд без ключевых действий, термостат автоматически подтверждает возврат.
Режим охлаждения и нагрева P0 (заводской режим охлаждения)
Настройка гистерезиса P1 (Заводское значение 2 ° C)
P2 установка верхней температуры верхнего предела (Заводское значение 110 °C)
P3 нижний предел настройки температуры (Заводское значение-50 °C)
P4 температурная коррекция (Заводское значение 0 ° C)
Время задержки P5 (Заводское значение 0 минут)
Восстановление заводских настроек: в выключенном состоянии одновременно нажмите и удерживайте кнопки + и-, затем включите питание, на цифровой трубке отобразится 888, и все параметры будут восстановлены до заводских настроек по умолчанию.
Посылка

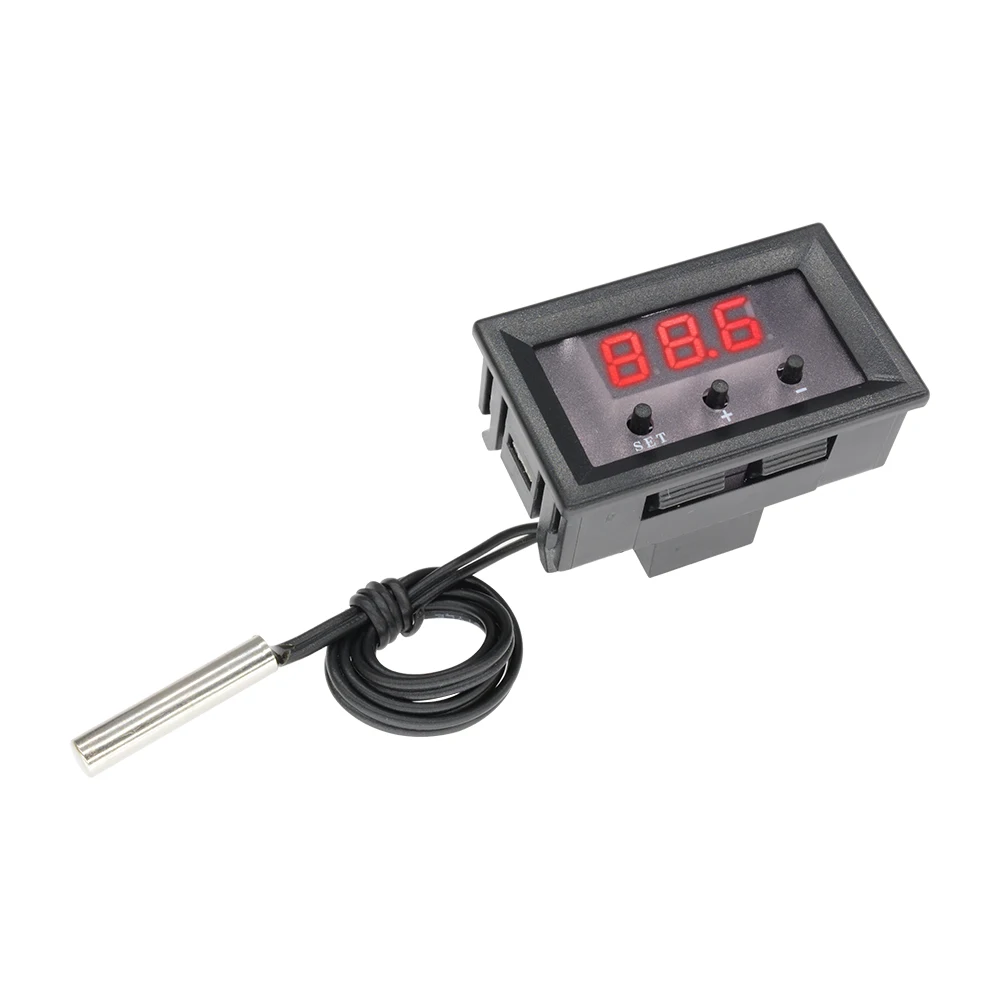

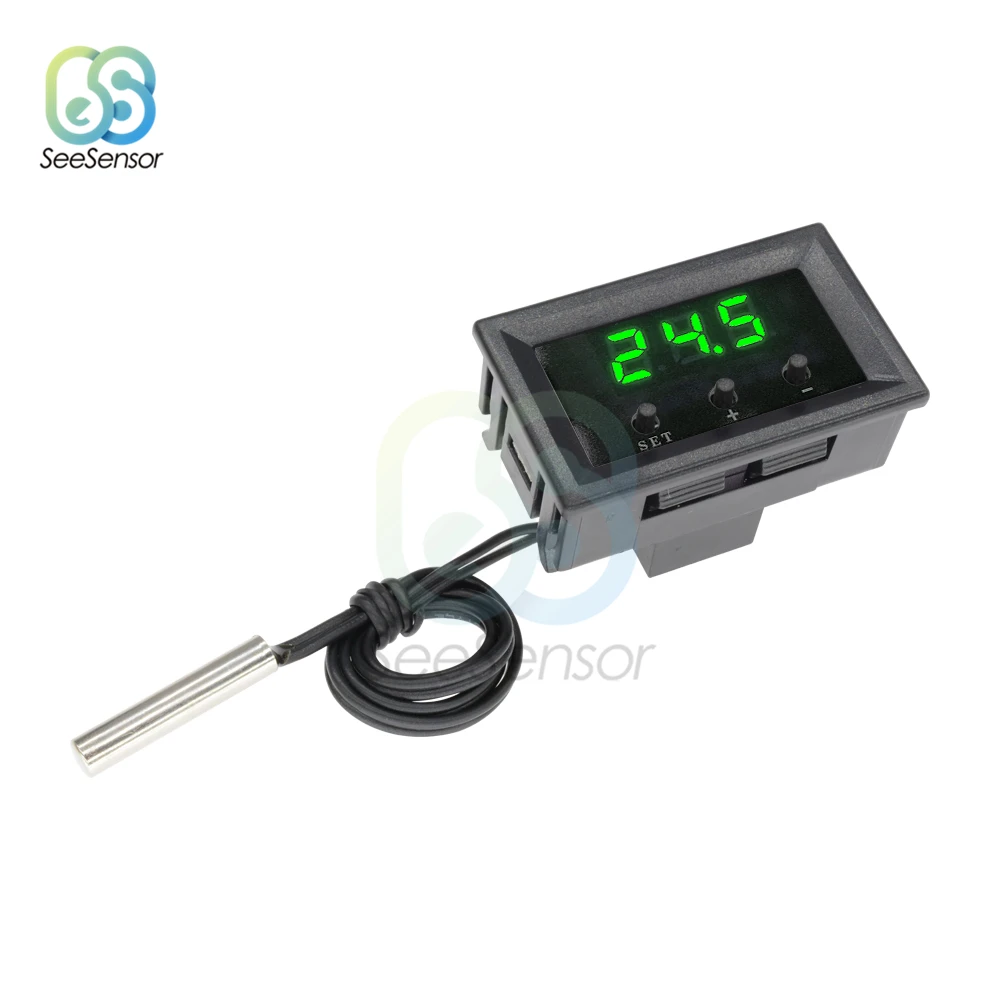

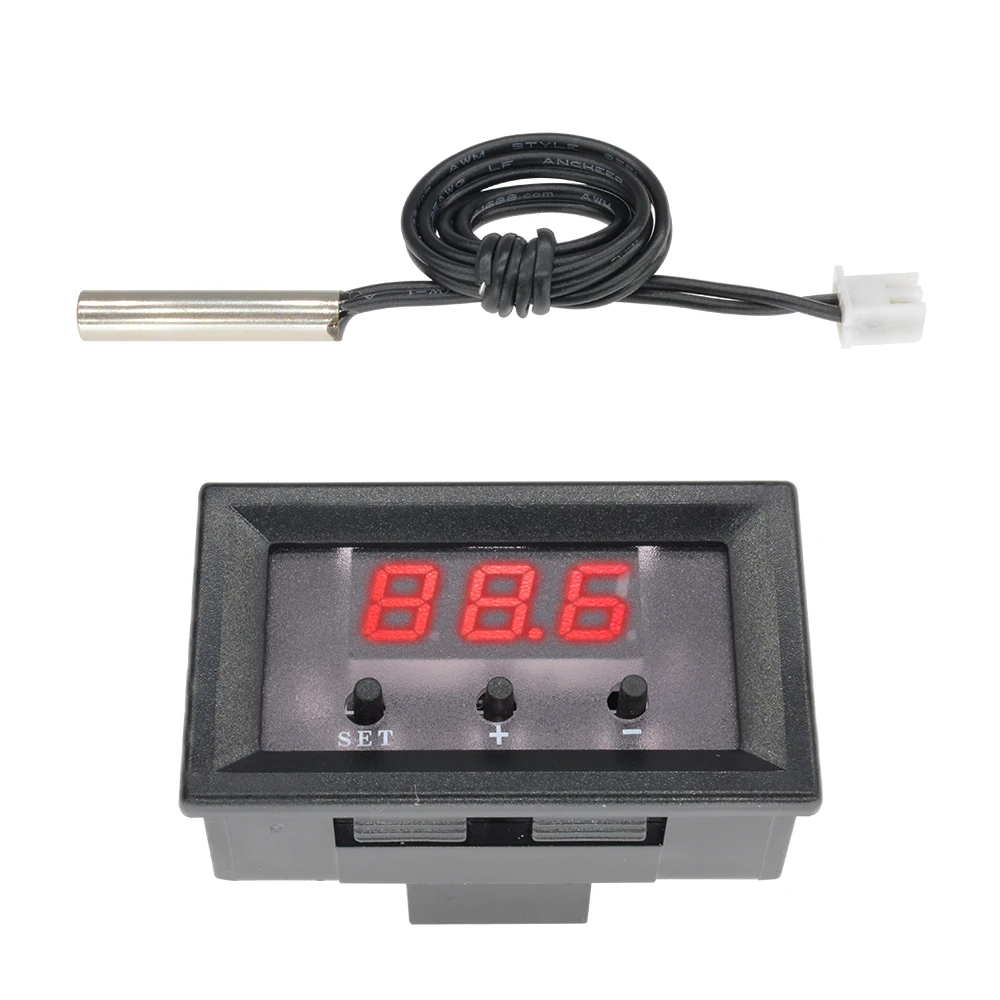

1 хW1209 12 В постоянного тока, красный, синий, зеленый светодиодный цифровой термостат, контроллер температуры, термометр, водонепроницаемый кабель с датчиком NTC
