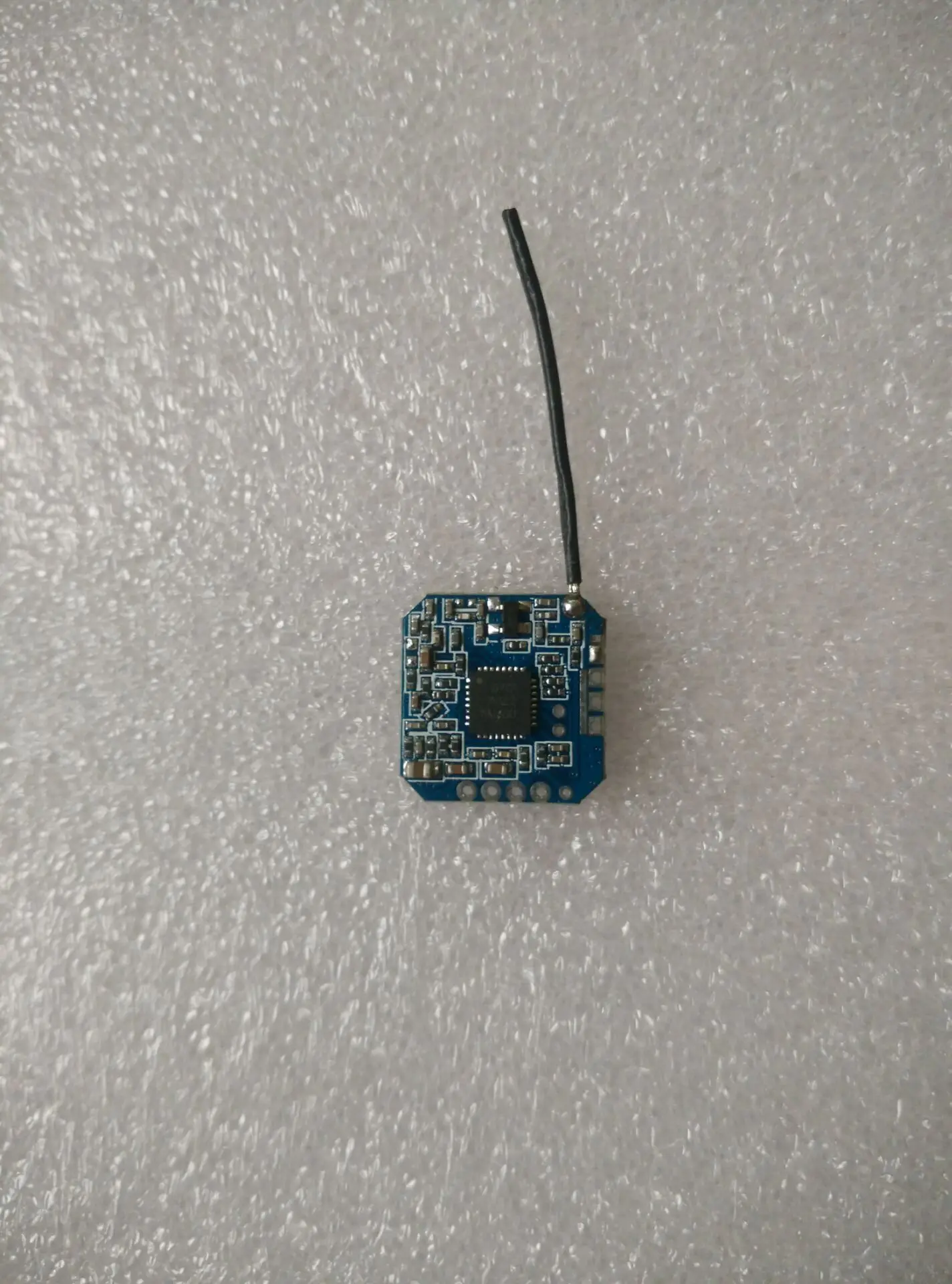

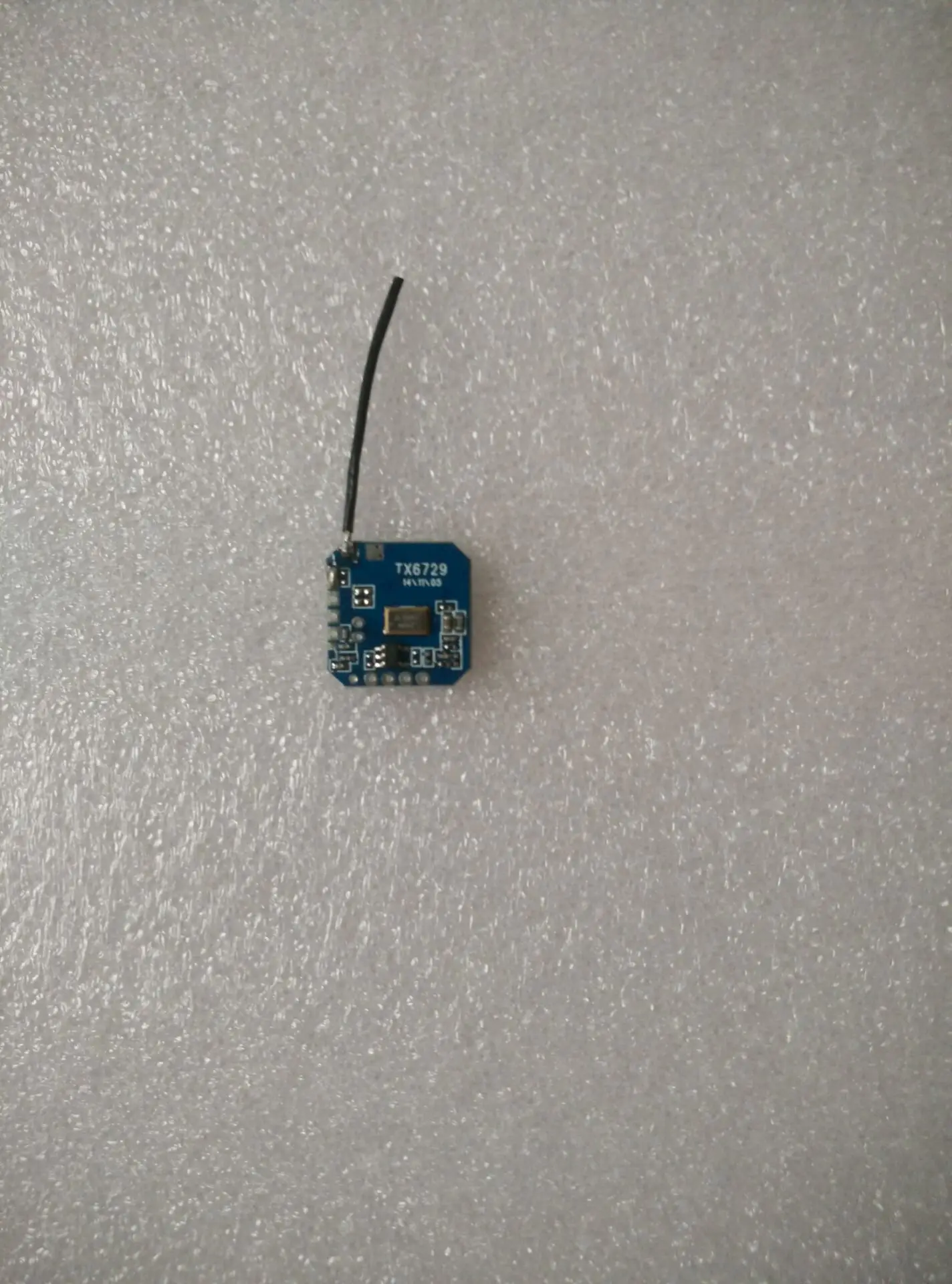

TX6729-это FM-модуль передачи аудио и видео, работающий в диапазоне ISM 2414-2468 МГц. Модуль имеет однокристальную конструкцию. Чип объединяет VCO, PLL, широкополосную демодуляцию FM-видео и демодуляцию FM-звука, что делает модуль небольшим по размеру, низким энергопотреблением, высокой чувствительностью и другими функциями. Используется патч или вставной посылка для упрощения требований пользователя к установке.Применение этого модуля требует только подключения источника питания, одного аудиокабеля, видеокабеля и подключения антенны для передачи музыки и сигналов изображения.
Производительность
Модель: TX6729
Единица измерения: таблетки
Рабочая частота: 2,4 ГГц
Доступны две группы частот и 8 каналов, чтобы легко избежать помех:
Ch1 2414 / 2490 МГц Ch2 2432 / 2510 МГц
Ch32450 / 2390MHz Ch4 2468 / 2370MHz
Режим модуляции: широкополосная частотная модуляция FM
Мощность: 100 мВт
Рабочее напряжение: 5 В
Потребление тока: около 80 мА
Размеры: 17,5 мм * 17,5 мм * 2,5 мм
Расстояние связи: 300-500 метров
Встроенная фазовая замкнутая петля для высокой стабильности
Низкая утечка, может пройти сертификацию FCC США и Европейской CE (R & TTE)
Прямой выход аудио и видео сигналов
Установка SMD для удобства пользователя
TX6729 (со звуком) может быть сопряжен только с нашим модулем приемника RX6788
