Этот продукт содержит только один основной двигатель и одну пару кнопок установки, включая кнопочные батареи.

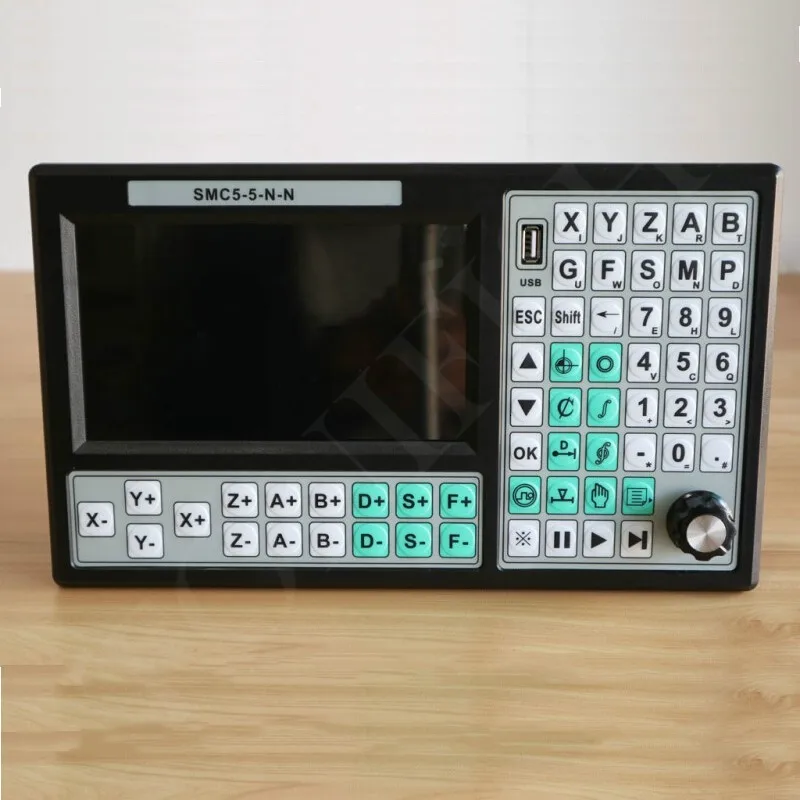

Контроллер движения использует высокопроизводительный 32-битный процессор и высокая производительность FPGA. Он оснащен семидюймовым ЖК-дисплеем. Он имеет гуманизированный интерфейс человека-машины окна. Память поддерживает внешний usb-порт и встроенную карту 8GTF. Он имеет большое пространство для хранения, может быть подключен к u-диску, 12-24 вольт ультра-широкое входное напряжение, и может легко управлять клавиатурой. Система отличается высокой надежностью, высокой точностью, низким уровнем шума и простотой в эксплуатации.
Контроллер имеет пятиосевую связь и мульти-микро-линейный сегмент, перспективный алгоритм управления. Он может реализовывать пятиосевую линейную интерполяцию и пятиосевую мульти-микро многовиновую сегментную непрерывную интерполяцию. Он также имеет прерывистое управление резьбой и функцию координат питания. Поддержка интерфейса управления маховиком.
Простые и четкие параметры обеспечивают удобство и скорость работы. Функция настройки ввода/вывода может облегчить использование и расширение периферийных устройств.
Основные функции:
Параметры: различные параметры управления, связанные с обработкой и операцией, могут быть установлены для достижения наилучшего эффекта обработки.
Ручная работа: ручная работа, точечная работа, возврат к нулю программы, возврат к нулю машины, очистка нулевой координаты и т. д.
Управление процессом: он может создавать, удалять, изменять, читать, сохранять, копировать и вставлять программу, автоматически обрабатывать, продолжать, приостанавливать и другие функции.
Внешний IO Вход: несколько внешних IO входных элементов управления можно определить для легкого использования
Функция свободного выбора входного сигнала: возможность ограниченного входного порта для достижения различных требований пользователя
Маховик: имитирует маховик с внешним входом управления маховиком или передовыми функциональными клавишами основной панели. Маховик поддерживает режим скорости или режим положения.
Состав системы
Система ЧПУ в основном состоит из следующих частей:
Высокая производительность, высокая скорость 32 бит ARM CPU, высокая производительность функциональный FPGA
ЖК-дисплей (разрешение: 800x480)
Вход/выход (16 фотоэлектрических изоляции 10мА вход и 8 фотоэлектрических изоляции 500мА выход)
Техническими показателями
Минимальный дисплей 0,001 мм
Обычная точность положительная и отрицательная 2PP Полюс
Точность непрерывного прямого угла составляет одну четвертую высоты углового банта при нормальных условиях.
(Может быть определена как любое значение для удовлетворения потребности в высокой точности)
Максимальный размер данных (+ 99999,999 мм)
Максимальная частота импульсного выхода 500 кГц (Пять осей могут быть 500 кГц одновременно)
Количество осей управления-5 осей (X, Y, Z, A, B)
Перспективный интерполяции контроль 5 оси мульти-micro мульти-отрезок с 5-осевой связь
Интеллектуальная точка торможения в режиме скорости или положения управляется маховиком
Интеллектуальное ограничение программного обеспечения, предсказание замедления заранее, обратный будет автоматически отменен, что делает контроль более гуманным
Поддержка u-диска
Встроенная память, может расширяться до 32 г большой емкости для хранения
