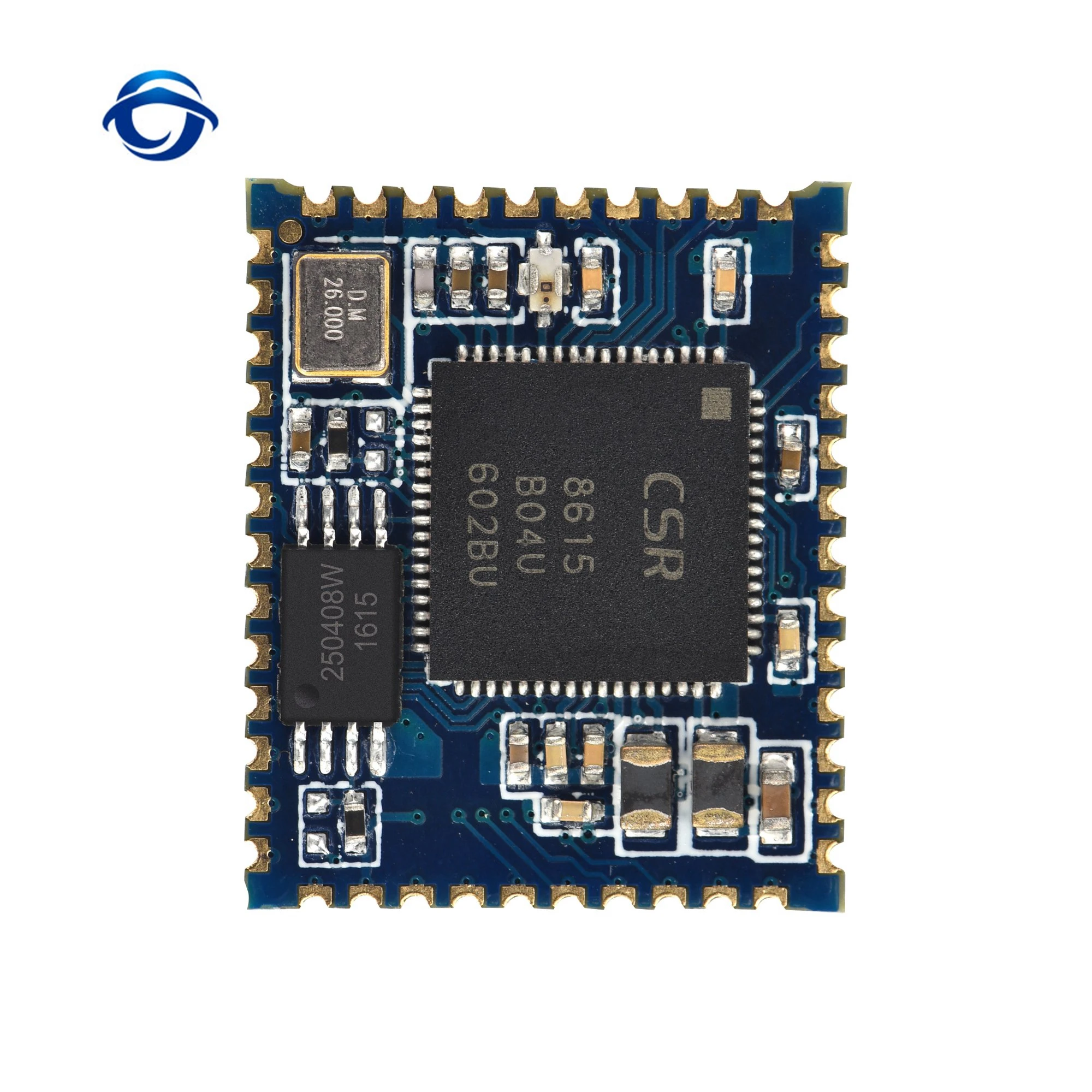

BTM8615-B аудио модуль Bluetooth
1. Использование чипа CSR8615
2. Поддержка A2DP, AVRCP, HFP, AAC и т. д.
3. Использование чипа флэш-памяти 4m SPI
Модуль Bluetooth спецификация:
Http://www.tianjiarun.com/zb_users/upload/2020/04/SJR-BTM815-B_SPEC.pdf
Внимание:
1. Модуль протестирован перед отправкой и не будет возвращен после тонирования!
2. Аудио модуля CSR Bluetooth имеет дифференциальный выход. Необходимо увеличить операционный усилитель или цепь наушников на один выход (левый канал, правый канал, общий аудио терминал).
3. Предоставление данных приложения модуля (спецификация модуля Bluetooth и схема ссылки на модуль Bluetooth)
Описание программного обеспечения:
Название Bluetooth: BT динамик

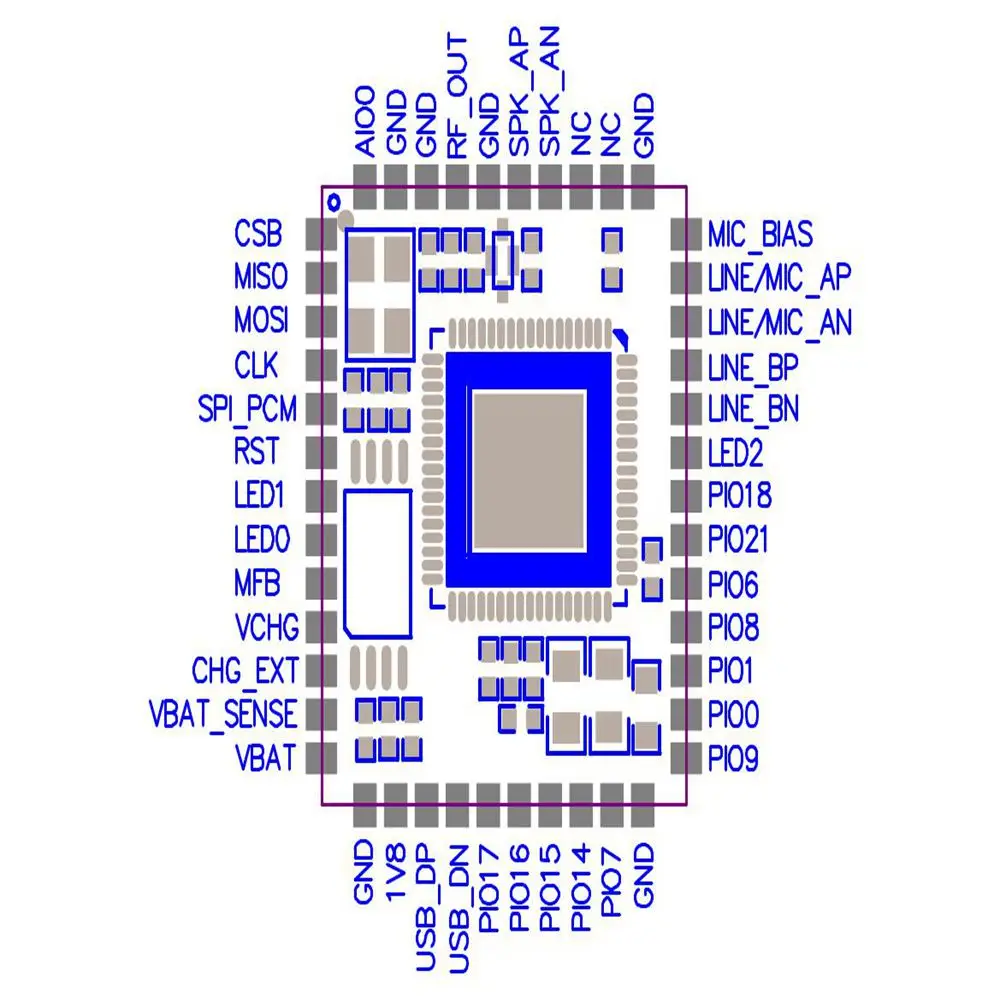

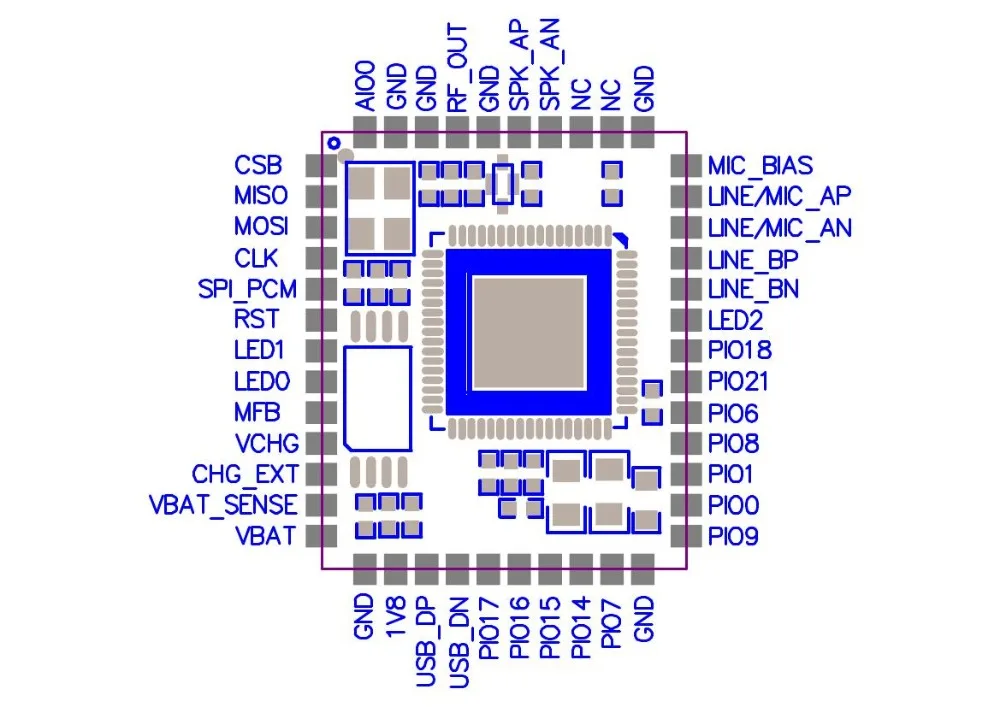

Примечание: ключ высокого уровня будет действительна (MFB высокого уровня-3,3 V, PIO высокого уровня-1,8 V) Совет: это изделие в PIO порта, не актуальный код pin-код. Вам нужно проверить спецификацию, чтобы увидеть фактический контакт!
Описание ключа:
MFB: высокий уровень питания, низкий уровень отключения питания (Когда модуль включен, pin30 требует низкого уровня, питания и питания на требует задержки цепи, не может вытянуть сразу, включение и включение питания автоматически входят в режим сопряжения)
PIO6: усилитель мощности управления позволяют Пин (высокий уровень выхода 1,8 в тех случаях, когда есть аудио выход)
PIO8: короткое нажатие воспроизведение/пауза/ответ/конец, длительное нажатие 1 секунды, чтобы отклонить вызов
PIO1: Короткое нажатие на предыдущую песню, Длительное нажатие на уменьшение громкости
PIO0: короткое нажатие одной песни, длительное нажатие громкости плюс
Специальная функция Описание:
PIO8: нажмите в течение 3 секунд, чтобы войти в режим сопряжения, и нажмите в течение 6 секунд, чтобы очистить список сопряжения
