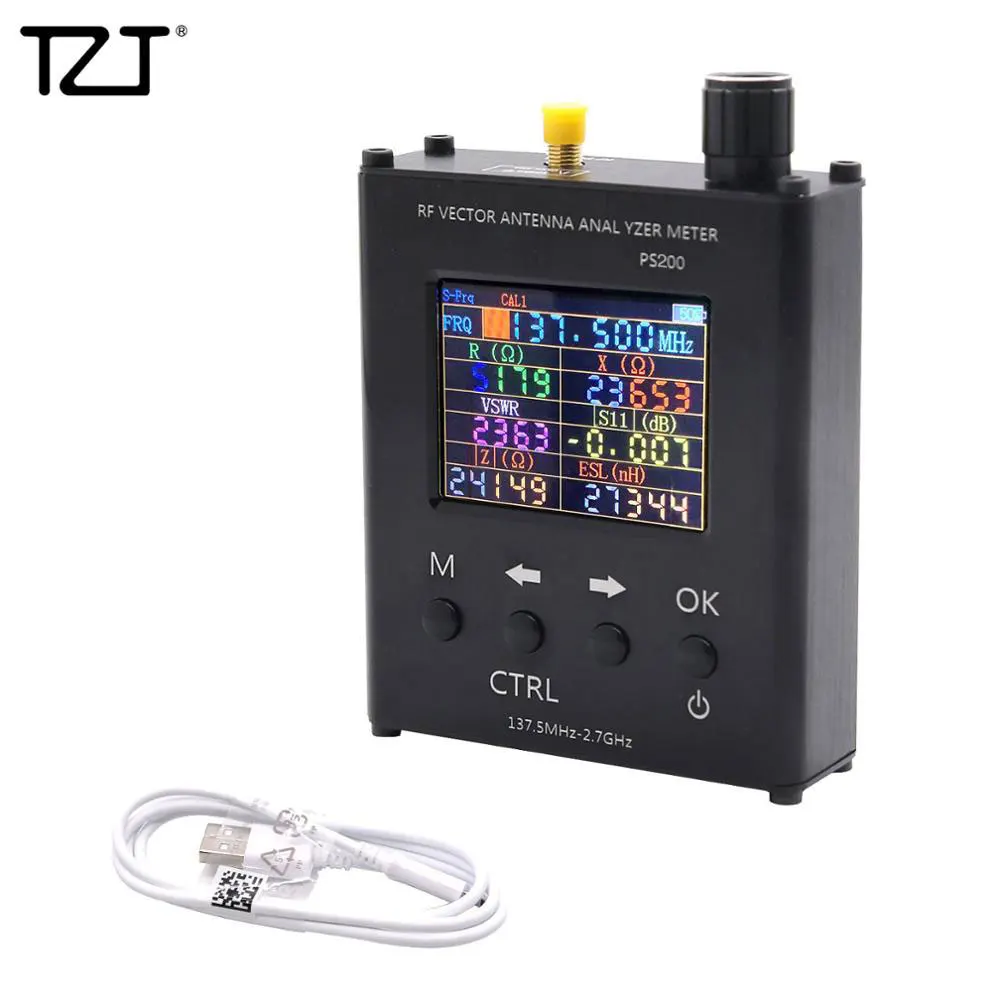

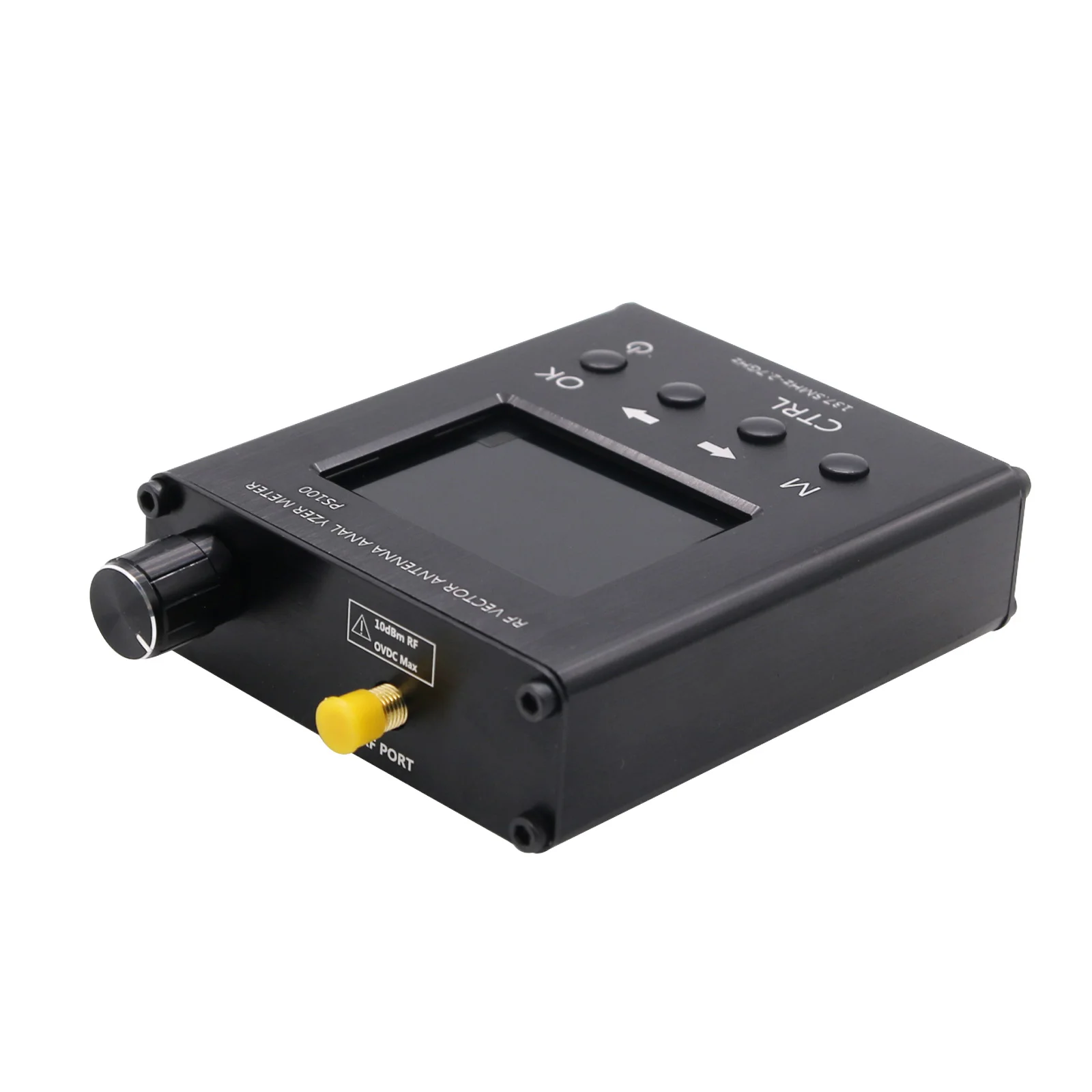

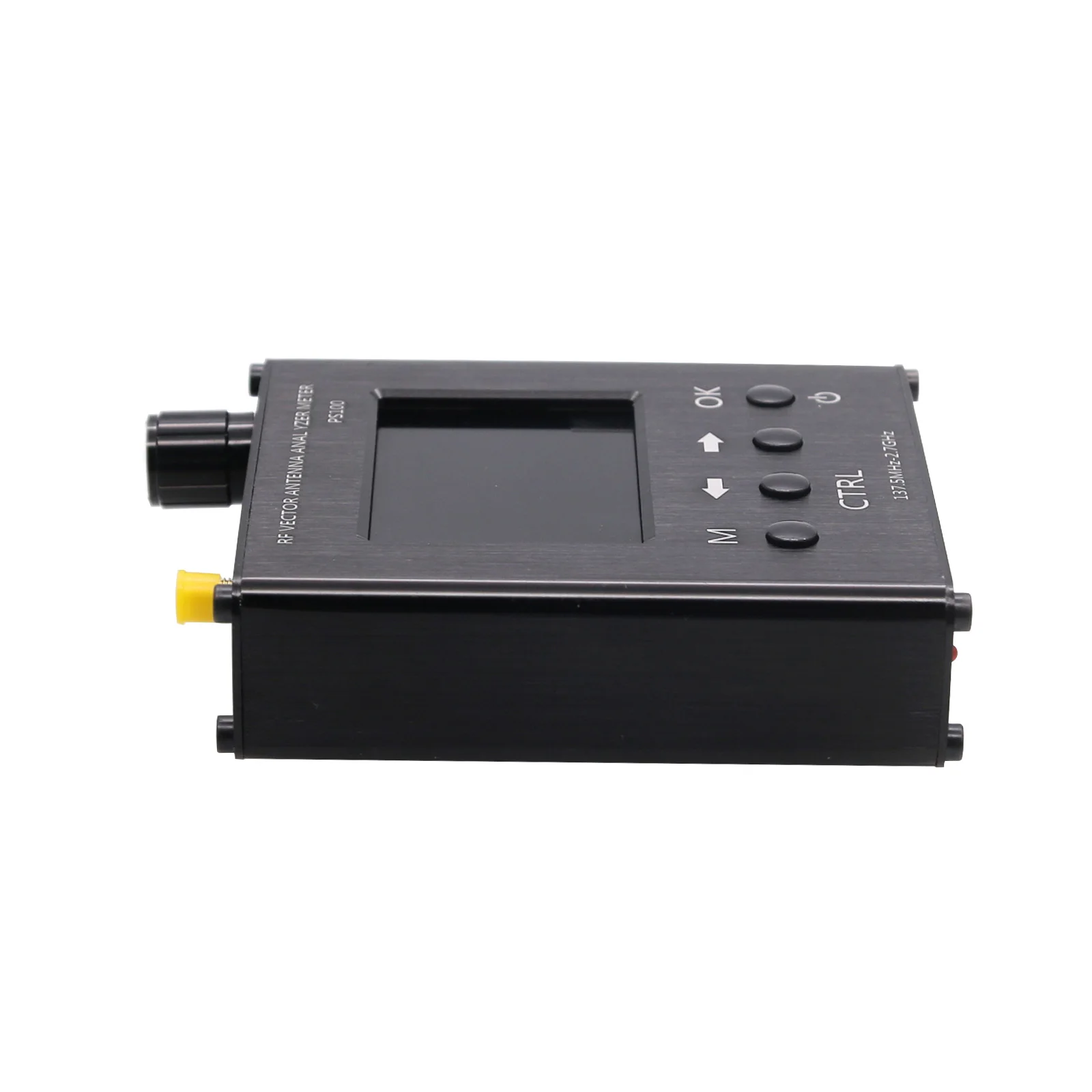

Антенный Анализатор TZT N1201SA +, 35 мгц-2.7 ГГц, UV RF, тестер КСВ, измеритель с корпусом из алюминиевого сплава PS100PS200

TZT N1201SA + 35MHz-2,7 GHz UV RF антенный анализатор измеритель КСВ тестер с корпусом из алюминиевого сплава PS100/PS200

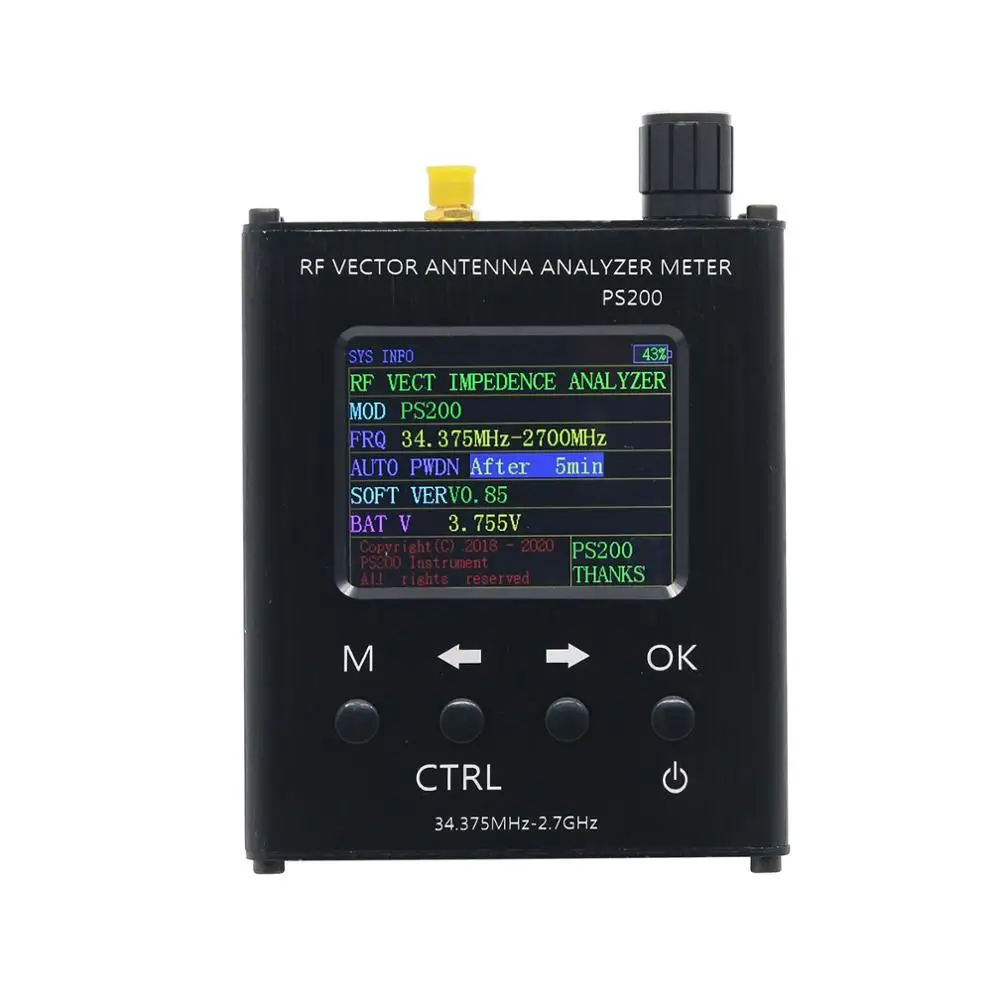

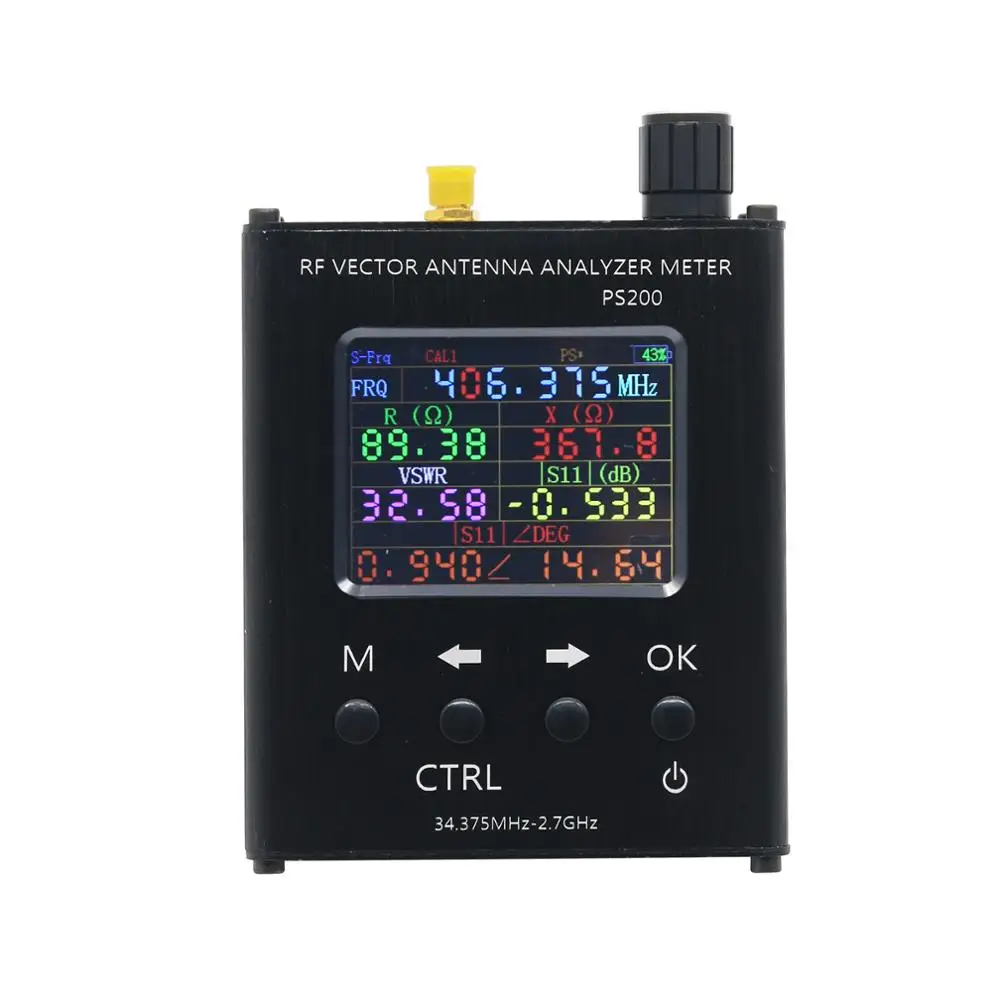

Различия между PS100 и PS200:Рабочая частота, PS100 137,5 МГц ~ 2,7 ГГц, PS200 35 МГц ~ 2,7 ГГц, пожалуйста, выберите, что вам нужноВ настоящее время нет оболочки ps200, не могли бы мы использовать корпус PS100, но материнская плата внутри по-прежнему PS200, потому что фабрика продала несколько PS200 и они не готовы производить корпус PS200 в ближайшем будущем, когда вы заказываете PS200, если вы не против, Пожалуйста, разместите свой заказ.

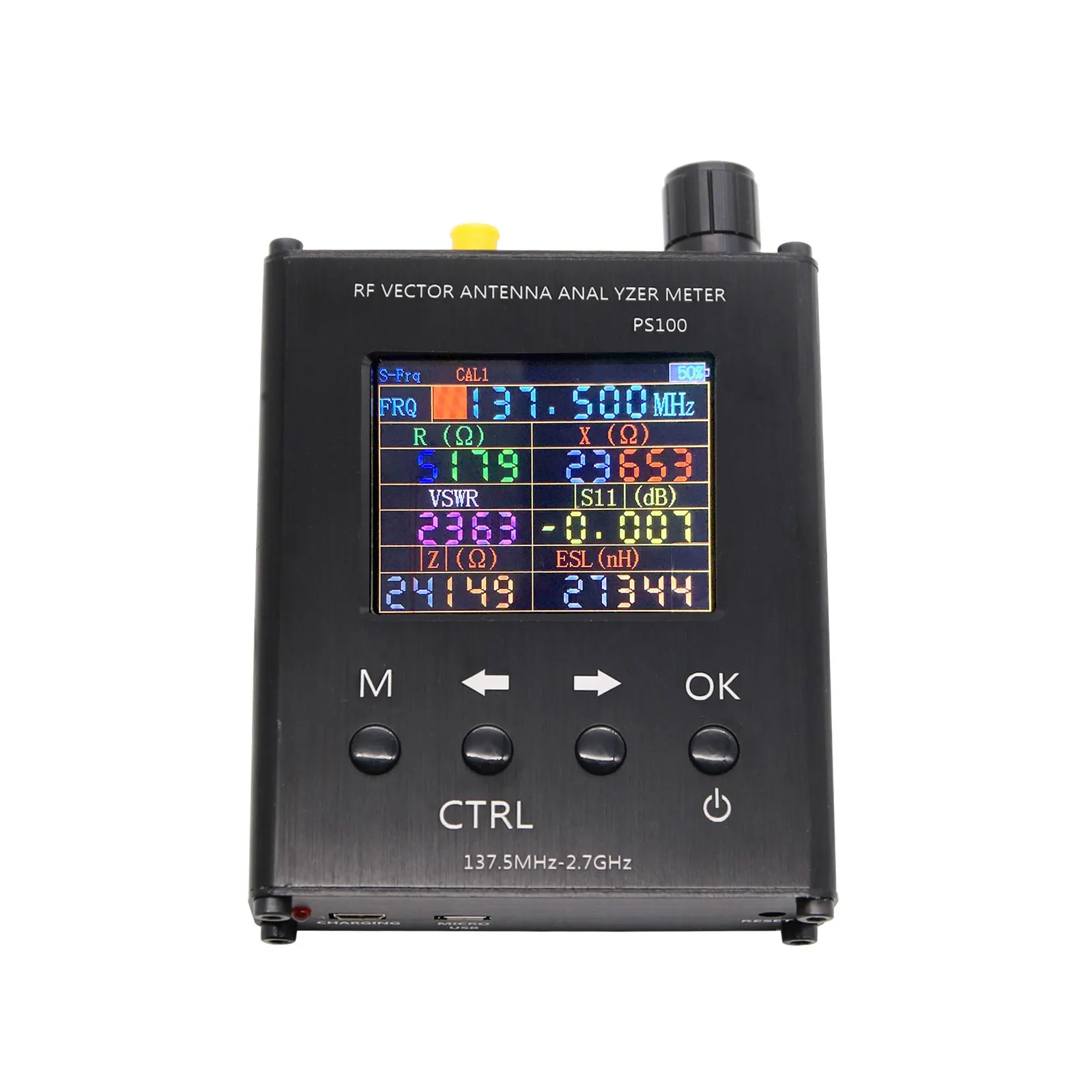

Характеристики: 63241,64439-Номер модели: PS100/PS200-Рабочая частота: 137,5 МГц ~ 2,7 ГГц/35 МГц ~ 2,7 ГГц-Ступенчатая частота: 1 кГц-Дисплей: 2,4 дюймов TFT с разрешением 320*240(QVGA)-Мощность потребление <1,5 W-Ток зарядки: 400 мА-Порт зарядки: USB-Автоматическое отключение питания: 5-60 минут-Измеренные параметры: сопротивление, reactance, SWR и S11-Разрешение: 4-разрядный показания-Точность частоты: <± 10ppm-Разъем: SMA-K-Диапазон измерения сопротивления:1Ω ~ 1000Ω @ частота <1300 МГц;1Ω ~ 300Ω @ Частота> 1300 МГц (абсолютное значение сопротивления)-Диапазон измерения стоящей волны:1 ~ 65 @ частота <1300 МГц;1 ~ 10 @ Частота> 1300 МГц-Диапазон измерения S11 (дБ): от 0 дБ до-50 дБ-Ошибка (измерение одной точки):Для сопротивления: <абсолютное значение сопротивления x 5% ± 0.1Ω (Z<200Ω, <1,5 GHz)Для стоячей волны по уровню поверхности: <эффективные показания x 10% ± 0,1Для S11: 0.1 дБ/5 ° (от 0 дБ до-10 дБ)Для (дБ/°): 1 дБ/10 ° (от-10 дБ до-20 дБ); 5 дБ/20 ° (от-20 дБ до-40 дБ)-Направленность по уровню поверхности: < 35dB (140 МГц до 2 ГГц после калибровки); < 30dB (2 ГГц до 2,7 ГГц)-Точки сканирования: 280-Выходной уровень: -18 дБм-Рабочая температура: 0 ℃ до 40 ℃-Атмосферное давление: 860hPa ~ 1060hPaОписание:-Этот инструмент имеет четыре интерфейса: измерение одной точки, сканирование, Системная информация, коррекция и калибровка-Загрузка по умолчанию в одноточечный интерфейс измерения.-Корпус из алюминиевого сплава продлевает срок службы.Примечание: для удобства пользователя, каждый раз опции калибровки автоматически изменятся на калибровку пользователя. Между тем, чтобы обеспечить целостность калибровки, процесс калибровки, функция автоматического отключения выходит из строя, Последовательная загрузка.

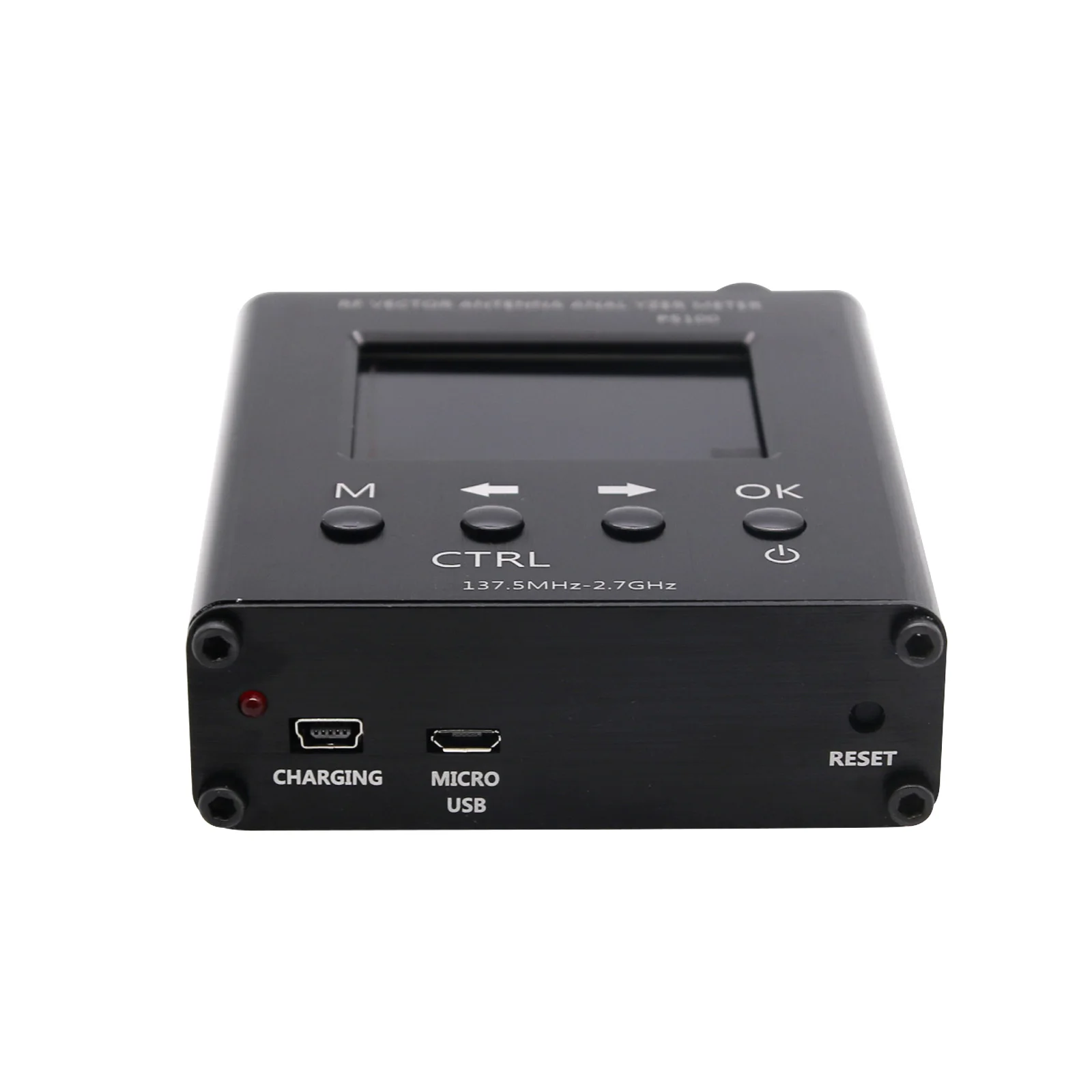

Прилагаемое видео показывает правильный способ открытия устройства. Кнопки на панели, 1234 слева направо, нужно одновременно нажать 2 и 4

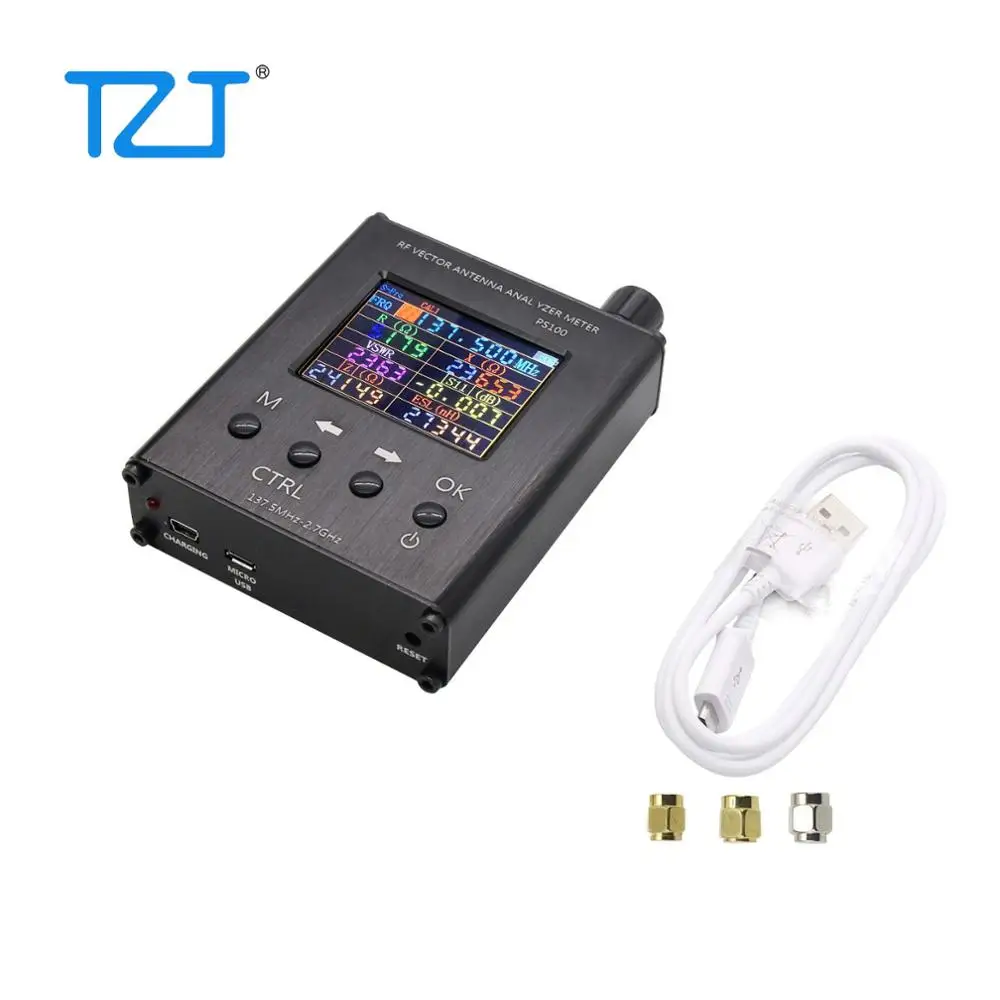

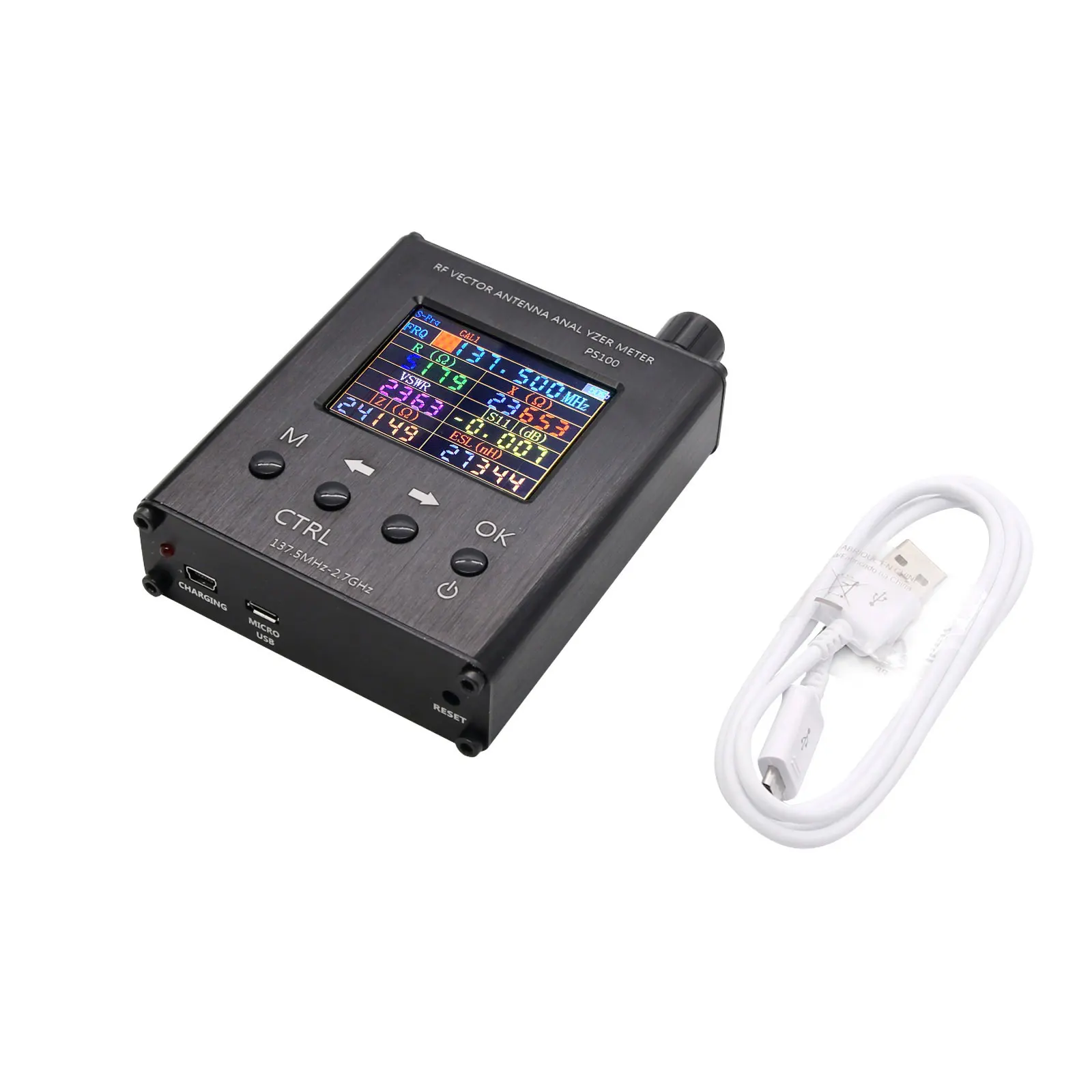

Запуск и выключение:-Нажмите и удерживайте клавишу CTRL Выкл питания Кнопка включения.-Состояние загрузки, длительное нажатие (2S выше) кнопки переключения, после освобождения инструмент отключится-Состояние загрузки, длительное нажатие (2S выше) кнопки переключения, после освобождения инструмент отключитсяСовет при использовании:-Чтобы обеспечить точность измерений и калибровки, прогрейте прибор не менее 15 минут.-Попробуйте использовать высококачественный RF кабель и разъемы.-Откалиброванный кабель, помеченный далее, может не потребоваться калибровки и прямого использования.-Процесс тестирования кабеля влияет на точность измерения, рекомендуется, по возможности, не выбирать слишком длинный Тестовый Кабель.-Перед измерением и калибровкой убедитесь, что вы не находитесь в сильном беспроводном сигнале, чтобы избежать помех, вызванных неточными измерениями.-Если измерения импеданса сами по себе не поймут, вы можете обратиться к инструкциям и обучающим инструкциям векторного сетевого анализатора. Этот инструмент эквивалентен однопортовому векторному сетевому анализу.Посылка включает в себя:-1 x PS100/PS200 антенный анализатор SWR метр
