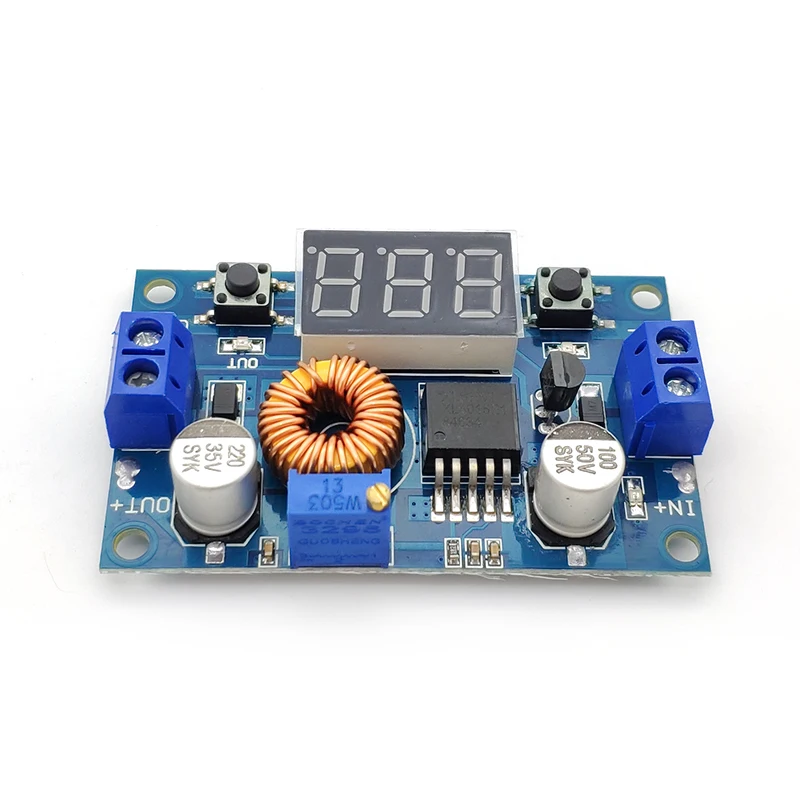

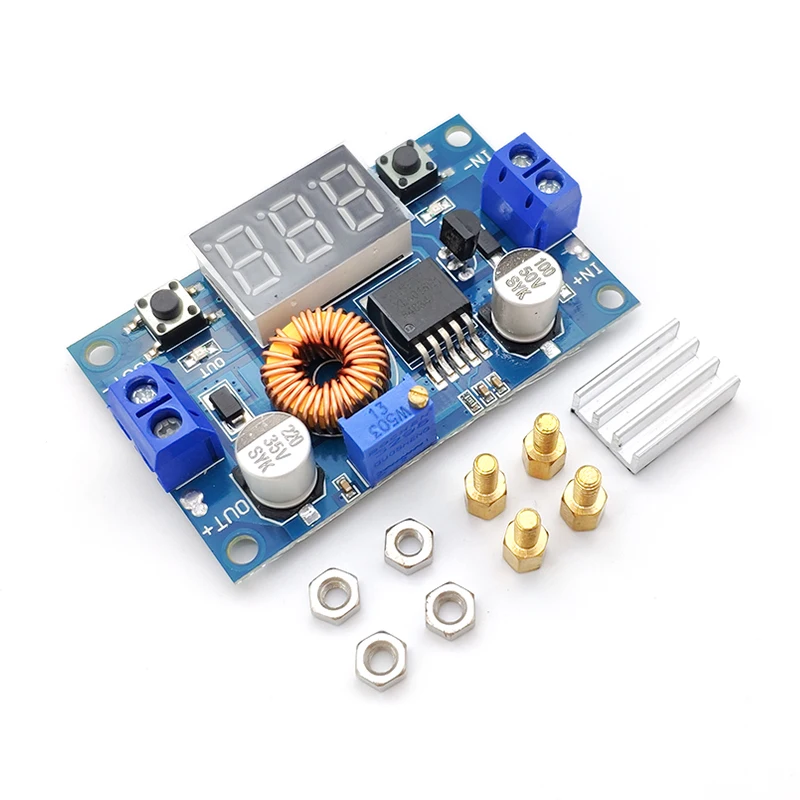

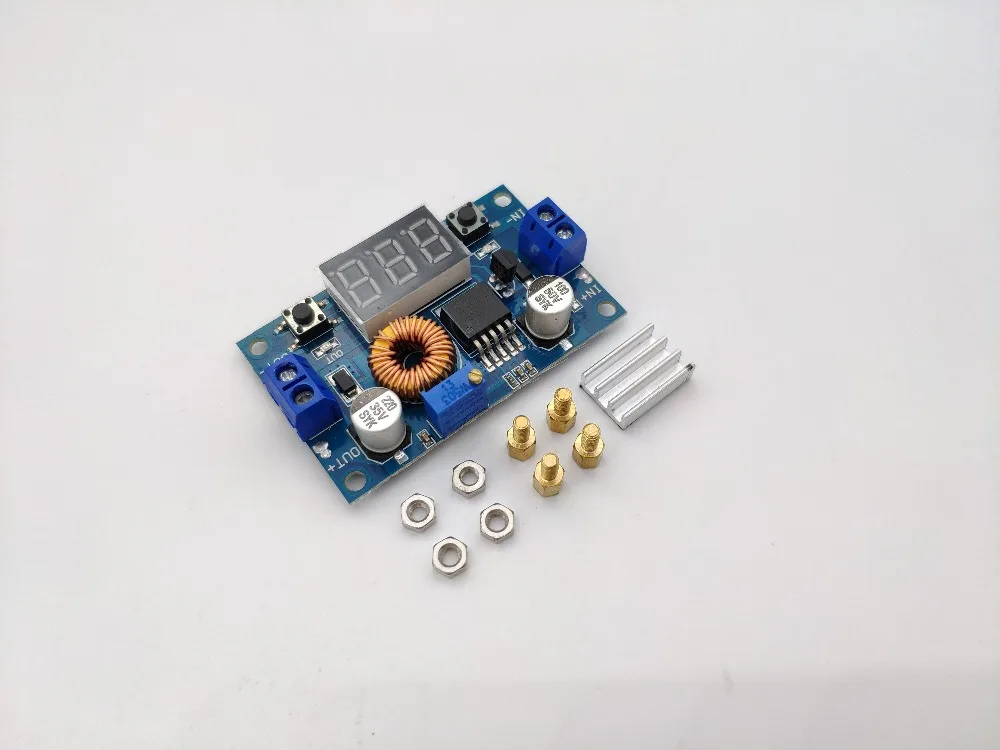

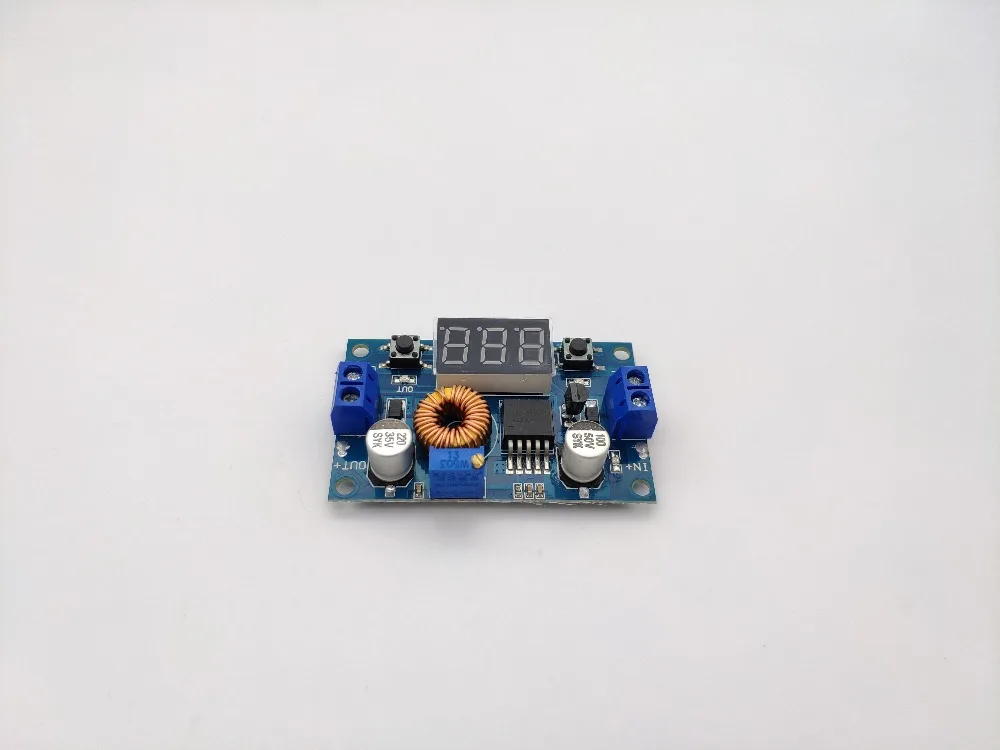

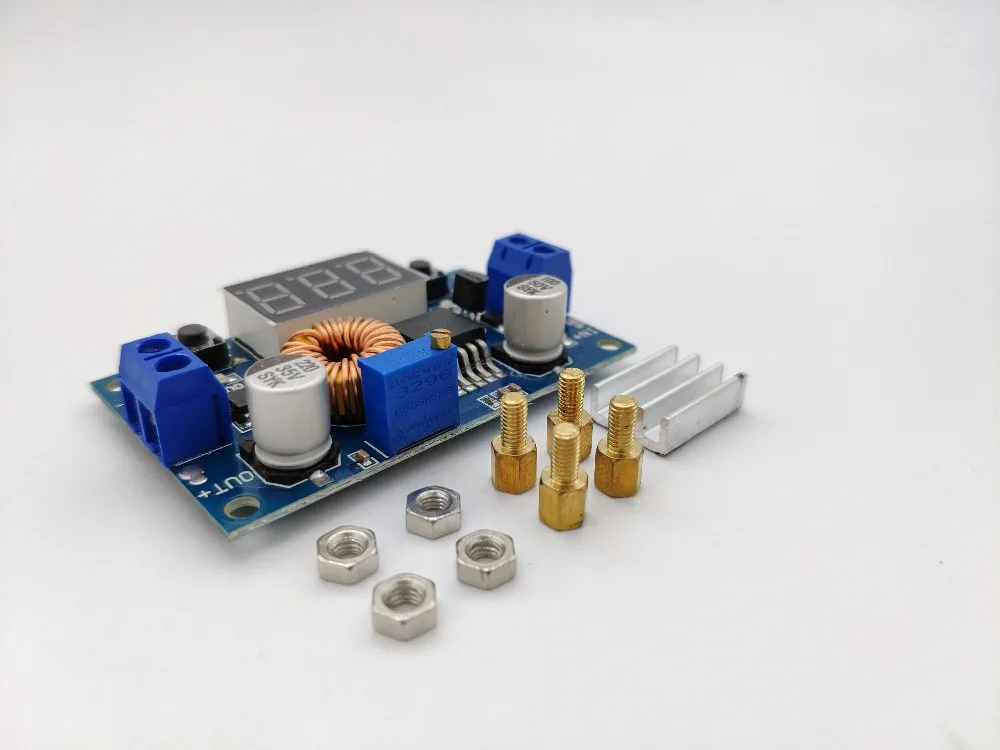

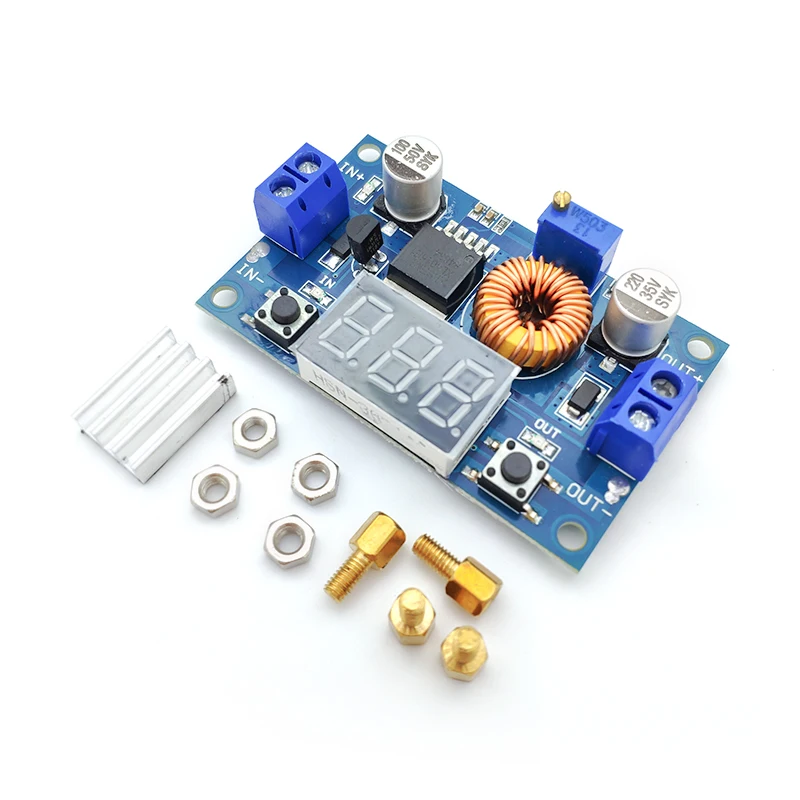

XL4015 5A Высокая мощность 75 Вт DC-DC Регулируемый понижающий модуль + светодиодный вольтметр модуль питания

Регулируемый понижающий модуль с вольтметром 5А DC-DC

Один: Описание товара

Этот продукт представляет собой модуль ШИМ с фиксированной частотой 180 кГц (понижающий) DC/DC, способный управлять нагрузкой 5A с высокой эффективностью, низкой пульсацией и отличной линией и регулировкой нагрузки. Модуль с измерителем напряжения для отображения входного напряжения и выходного напряжения, И напряжение можно исправить через кнопку для повышения точности вольтметра.

Особенности:

1. Светодиодный индикатор питания.

2. Кнопка для переключения измерения входного или выходного напряжения светодиодный указывает на Измерение тока входного или выходного напряжения; Трубку nixie можно отключить другой кнопкой. Указанные состояния могут быть запоминаны, не теряются даже при отключении питания. (Бортовая маркировка "IN" LED включается, nixie tube отображает значение входного напряжения, "OUT" LED яркий дисплей-это значение выходного напряжения).

3. Специальный запуск, функция калибровки вольтметра, никогда не будет неточный вольтметр!

Метод калибровки вольтметра:

(1) Этапы калибровки выходного напряжения

Шаг 1, настройте правую кнопку так, чтобы "OUT" зажгся светодиод, вольтметр показывает значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодисветодиодный "OUT" мигает в синхронизации, чтобы вы входили в режим калибровки выходного напряжения.

Шаг 2, нажмите правую кнопку (нормальная скорость), значение напряжения прибавляет единицу; Нажмите Левую кнопку, минус единица; За счет единицы меньше 0,1 в, отображение минимального напряжения до 0,1 в, поэтому вам нужно непрерывно Нажать 1-5 раз, чтобы увидеть изменение вольтметра на 0,1 в, Сколько раз вольтметр меняется 0,1 V нажатием на клавишу, в зависимости от текущего напряжения дисплея, чем выше напряжение, тем меньше количество нажатий.

Шаг 3. Нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры устанавливаются для автоматического выключения питания для сохранения.

(2) Этапы калибровки входного напряжения

Шаг 1, настройте правую кнопку так, чтобы "в" зажглось светодиодное освещение, вольтметр показывал значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный "IN" мигает в синхронизации, чтобы вы входили в режим калибровки входного напряжения.

Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.

Два: параметры производительности

1. Диапазон входного напряжения: 4 ~ 38 В постоянного тока (Примечание: входное напряжение не более 38 в)

2. Диапазон выходного напряжения: 1,25-36 В постоянного тока, регулируемый

3. Выходной ток: 0-5А

4. Выходная мощность: 75 Вт

5. Диапазон вольтметра: от 4 до 40 в, погрешность ± 0,1 в

6. Рабочая частота: 180 кГц

7. Высокая эффективность до 96%

8. Встроенная функция теплового отключения

9. Встроенная функция ограничения по току

10. Встроенная функция защиты от короткого выхода

11. Защита от обратной полярности на входе: отсутствует (при необходимости, Высоковольтный диод последовательно с входом).

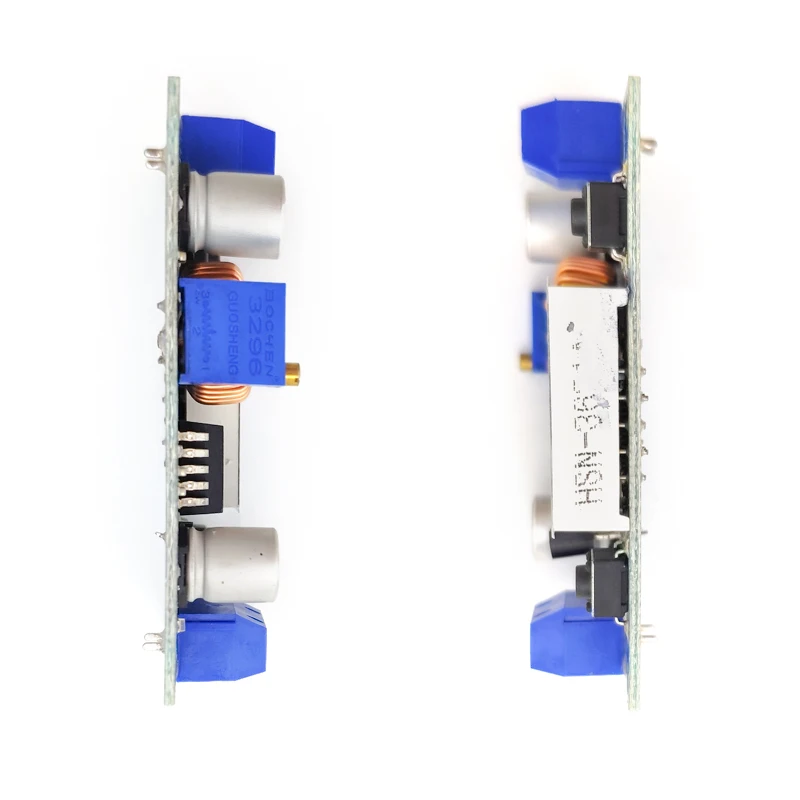

12. Д x Ш x В = 6,6*3,9*1,8 см

Три: применение

Понижающий модуль постоянного/постоянного тока. Входное напряжение выше выходного напряжения понижающего поля, такого как аккумулятор, силовой трансформатор, DIY Регулируемый источник питания, ЖК-монитор и ЖК-телевизор, источник питания портативного прибора, телекоммуникационное/Сетевое оборудование, источник питания 24 в автомобильный ноутбук, промышленное оборудование, бак 12 В до 3,3 В, 12 В до 5 В, От 24 В до 5 В, от 24 В до 12 В, от 36 В до 24 В и т. д.
