Электродвигатель 72 в 3000 Вт с контроллером BLDC, 3-скоростной дроссельной заслонкой для электроскутера, электромобиля, двигателя мотоцикла

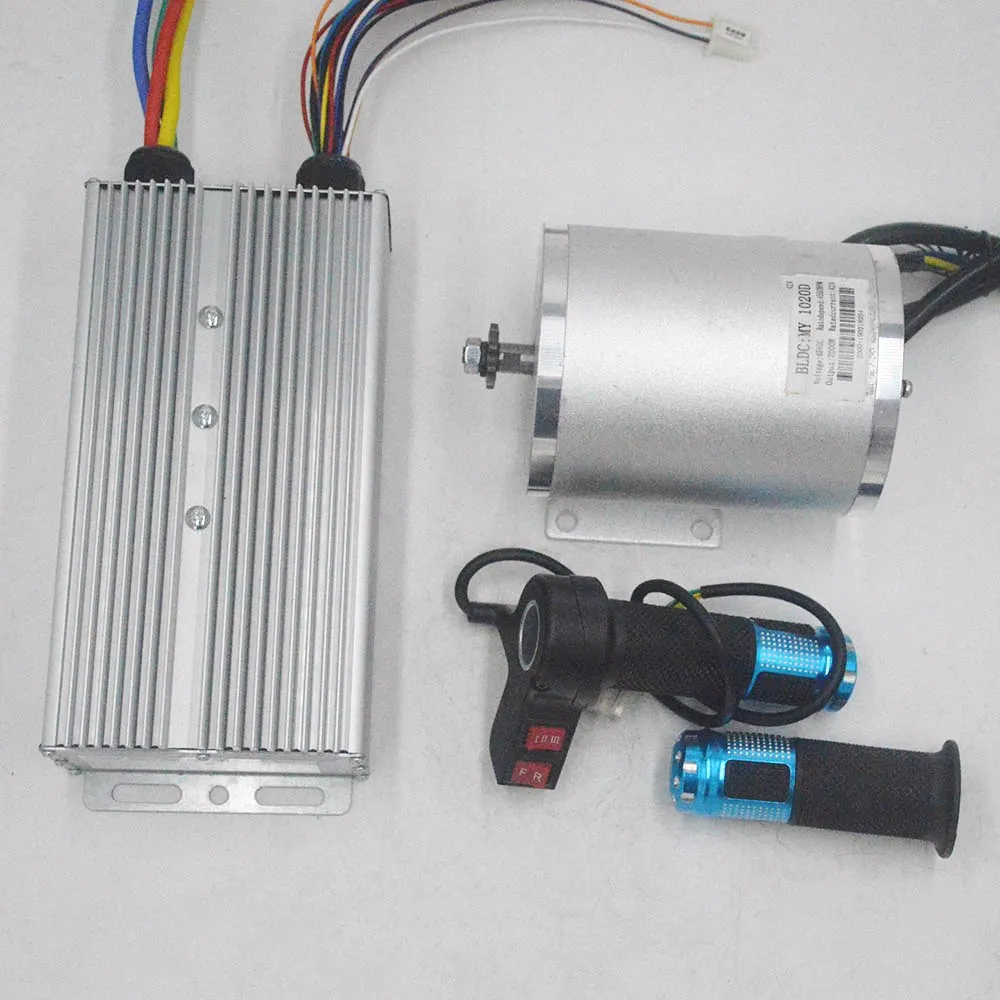

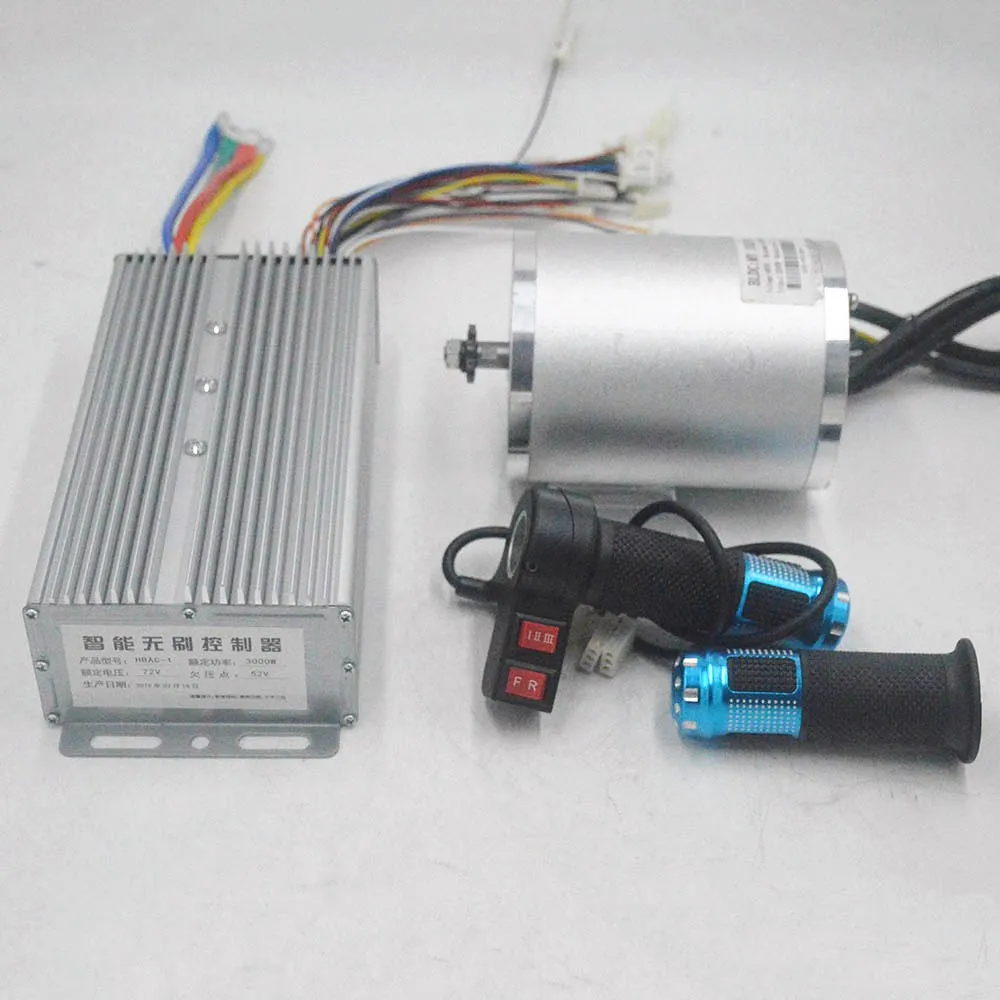

Упаковочный лист

1. 1 шт. 72V300 0 Вт бесщеточный двигатель

2. Бесщеточный контроллер 1 шт. 72 в 3000 Вт 60 А 24MOS

3. 1 шт. дроссель

Сведения о продукте

О двигателе:

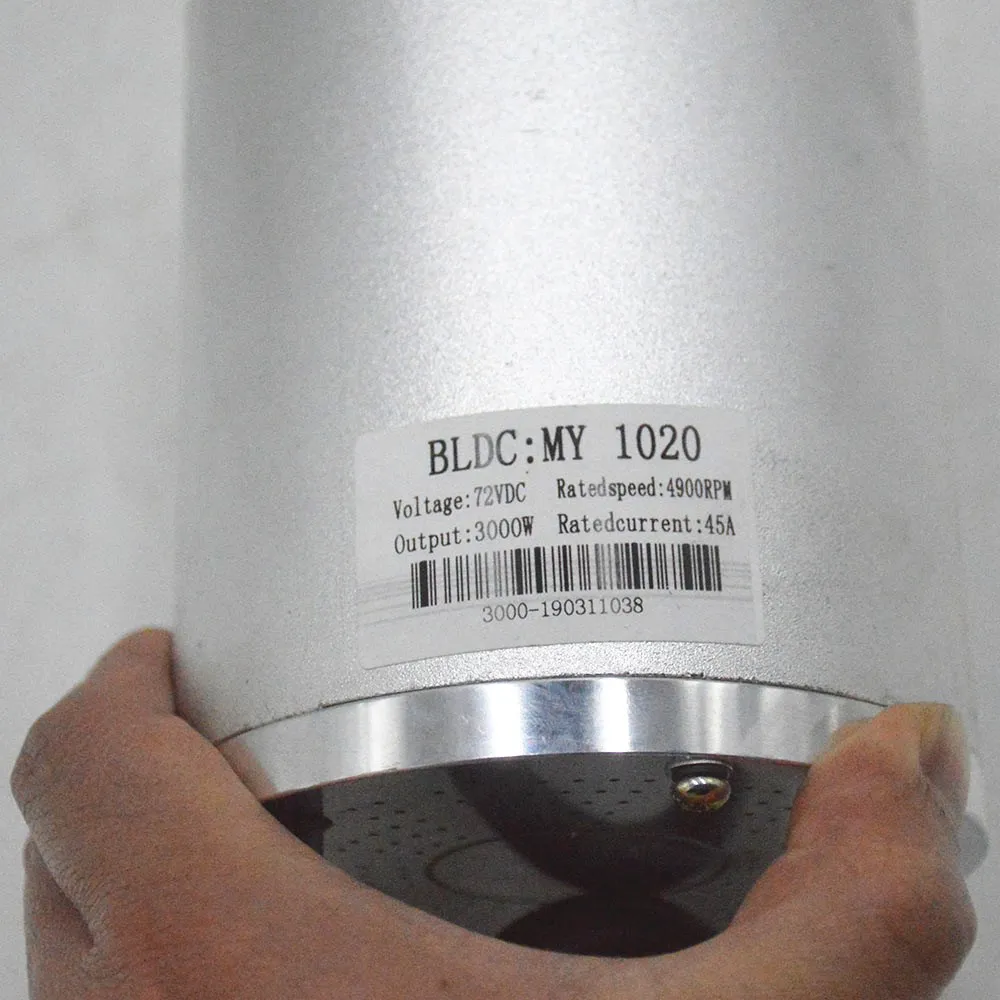

1. Модель: Мотор MY1020

2. Тип двигателя: высокоскоростной бесщеточный двигатель BLDC

4. Выход/Вт: 3000 Вт

5. Номинальная скорость: 4900об/мин 5800 об/мин (макс)

6. Вес: 4,8 кг

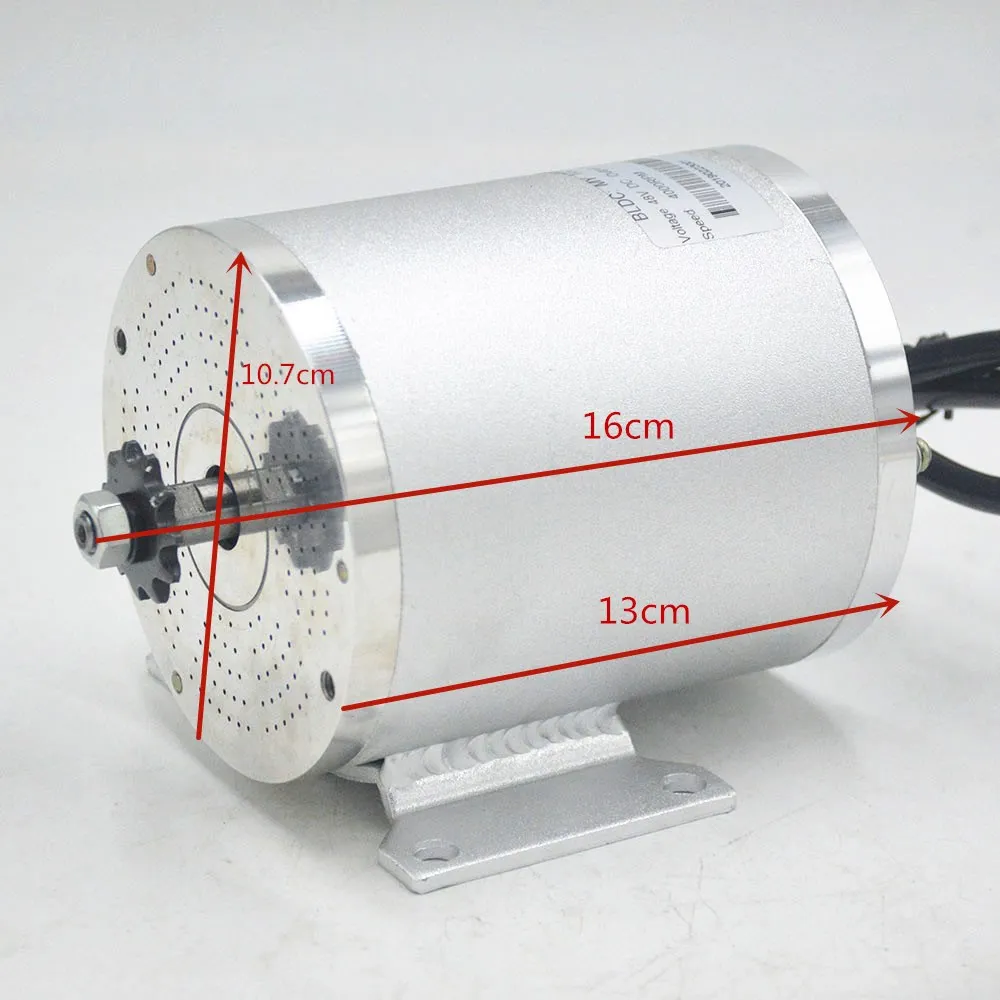

7. Диаметр: 95 мм

8. Номинальный крутящий момент/Н. М: 5,4 Н. М

9. Применимо: электрический скутер, электровелосипед, складной велосипед, маленький электромото, машина, мини Электромобиль, сделай сам

11. Установка: центр, средний привод

12. Цепь применения: Звездочка T8F/цепь

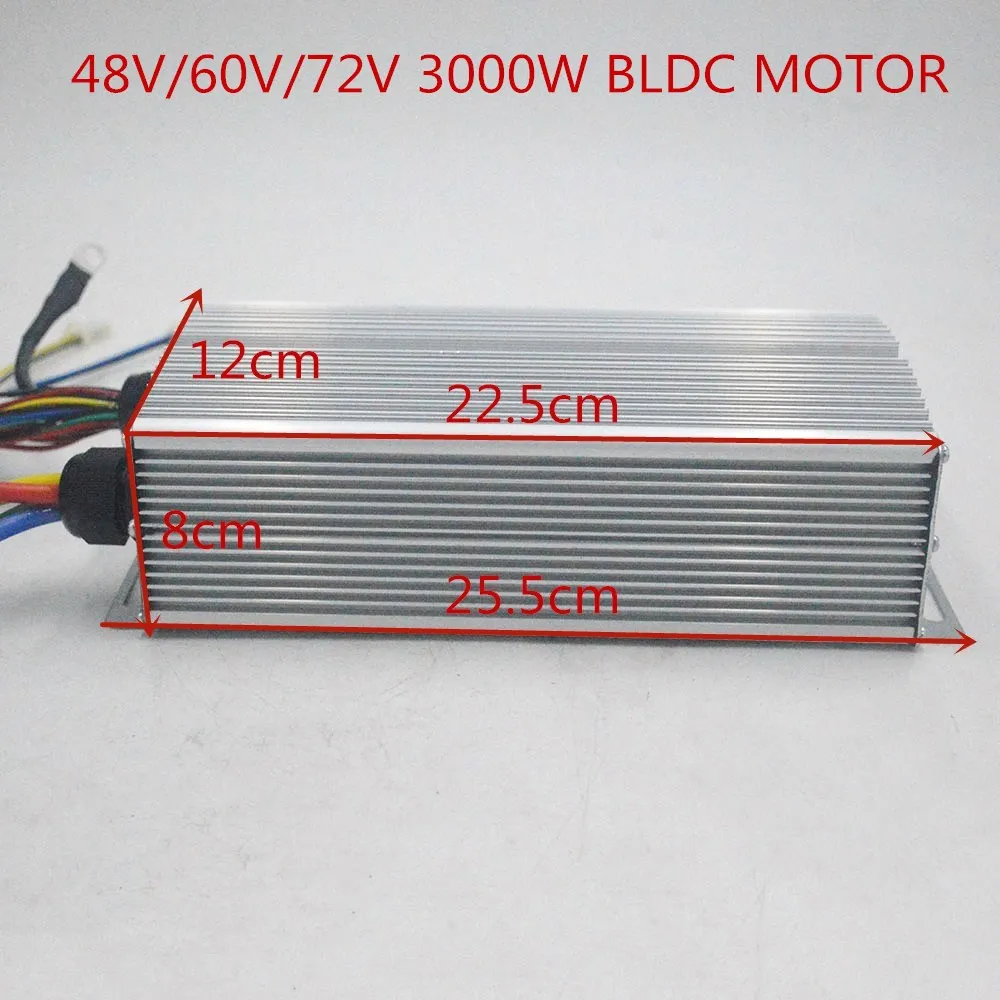

О контроллере:

1. Мощность: 3000 Вт

2. Напряжение: 48-72 В постоянного тока

3. Ток: 60А

4.Mosfet:24WF

5. Поворот под напряжением на 1,1-3,7 в

6.Тормоз низкого уровня

Примечание: Мы не можем предоставить руководство по установке, мы можем предоставить только схему проводов двигателя и контроллера!(Ниже представлена схема проводов,Только для справки)

У этой модели мотор с ножным мотором, также есть другие модели, как: 36В 350Вт 500 Вт 1000 Вт/48 в 1000 Вт 2000 Вт/60 в 2000 Вт 2500 Вт/72 в 2000 Вт 3000 Вт, если нужно, свяжитесь с нами! Есть в наличии!

Схема провода:

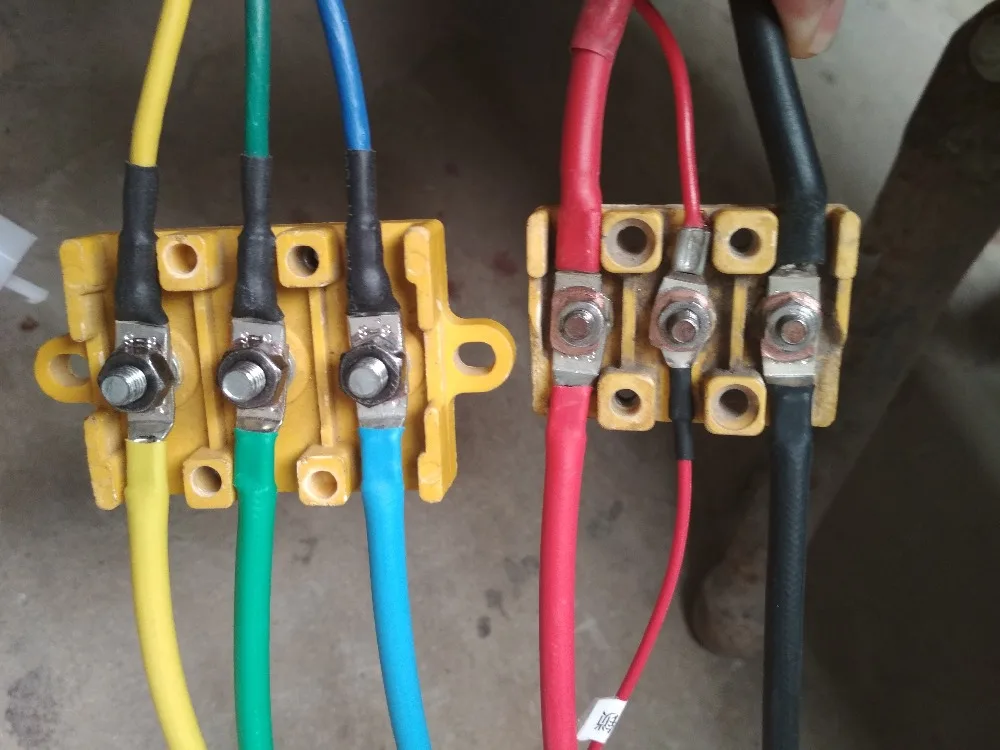

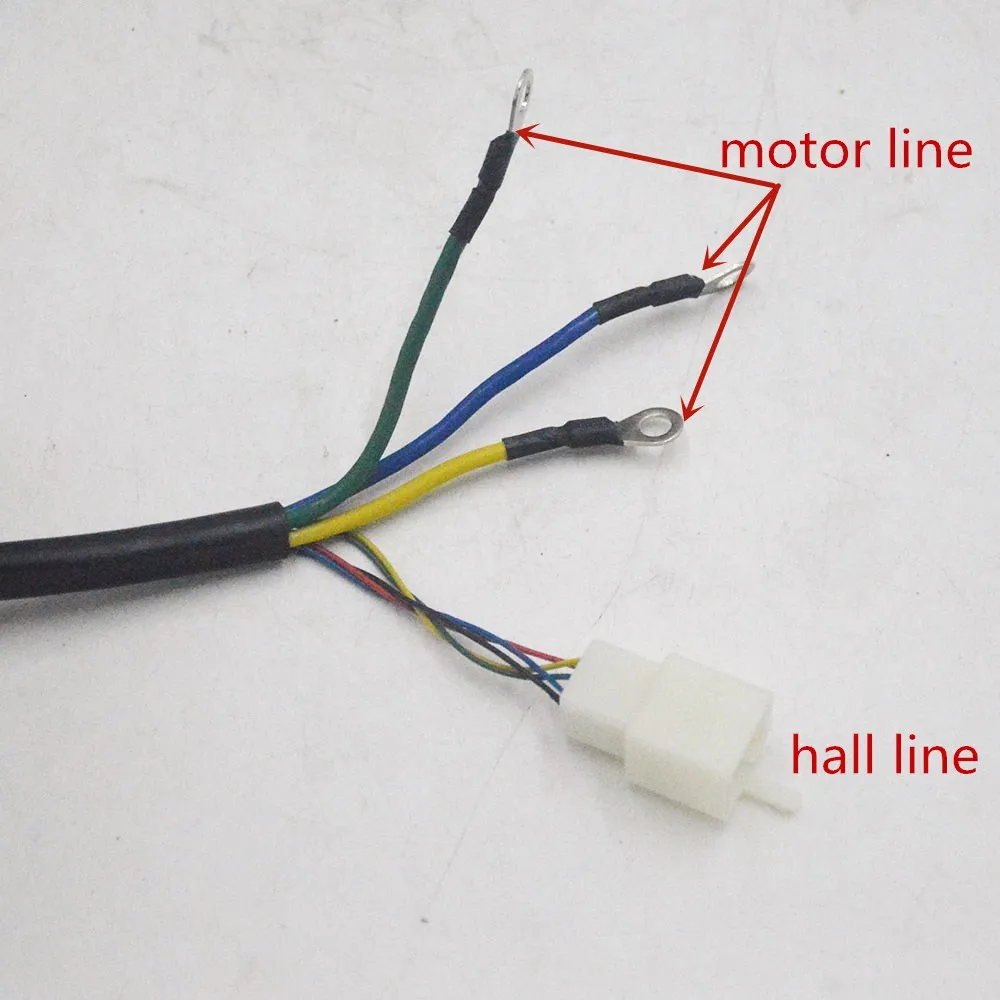

1. Подключите фазу двигателя к фазе контроллера (цвет к цвету)

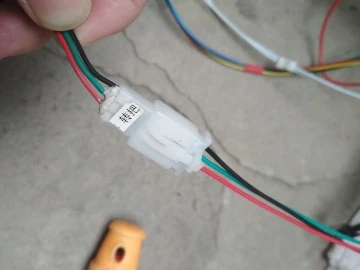

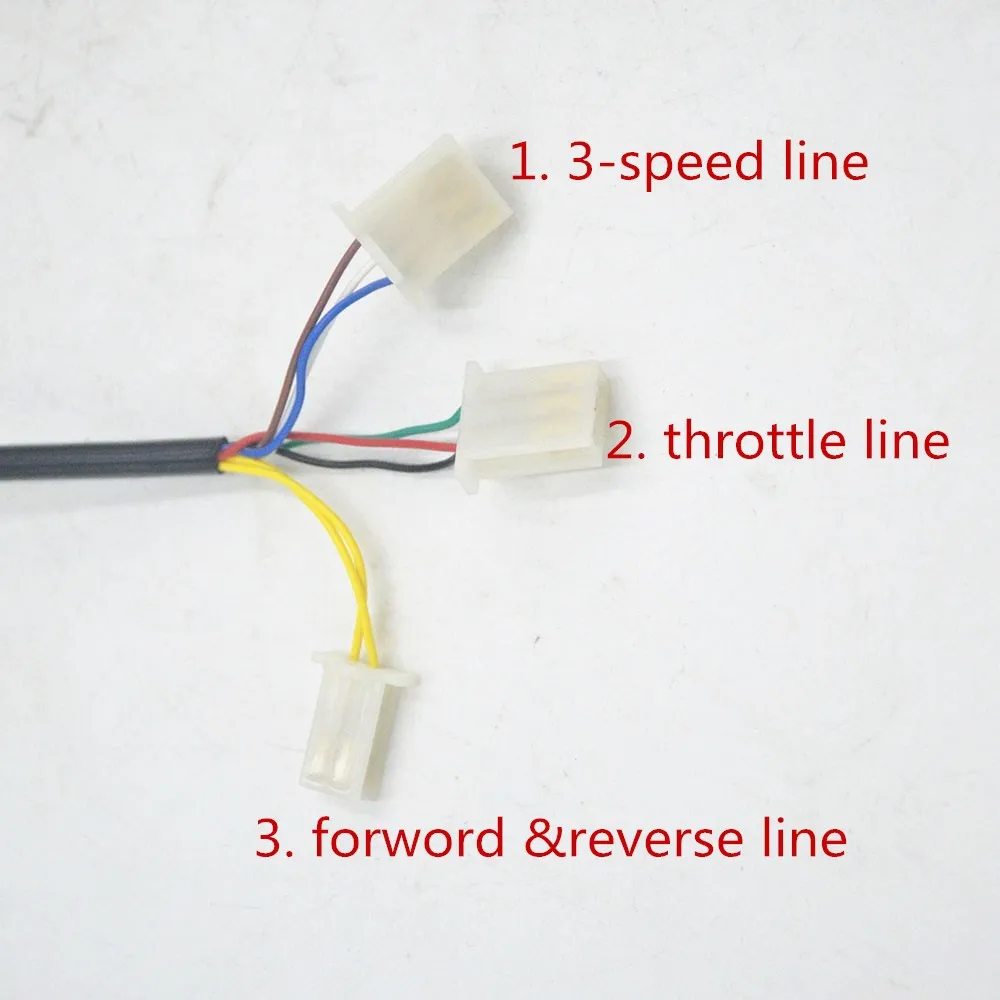

2. Подключите провод дроссельной заслонки:

Красный провод: +

Черный провод:-

Зеленый провод: Сингал

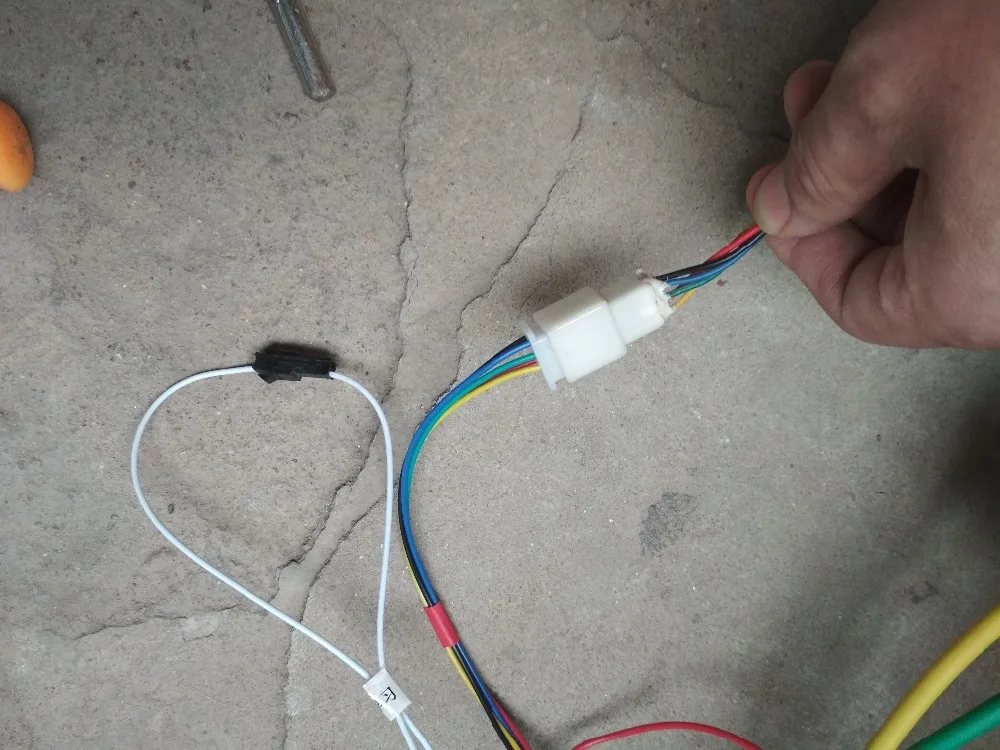

3. Подключите провод холла. Контроллер Холла к проводу моторного холла. (Цвет в цвет)

Маленький белый провод-провод для самостоятельного обучения. (Подключите eachother)

4. Соедините провод блокировки питания. (БезКлюч зажигания, можно подключить провод блокировки питания к себе) открыть замок питания.

5. Откройте батарею, включите дроссель, двигатель будет работать.

Примечание: При обратном включении двигателя закройте провод самостоятельного обучения при остановке двигателя, снова подключите провод самостоятельного обучения, затем двигатель будет иметь положительное вращение.

Дайте мотору работать около 10 секунд, отрежьте провод самостоятельного обучения, отрежьте провод блокировки питания около 10 секунд. Затем контроллер автоматически сохранит программу.

6. Затем можно использовать другой функциональный провод.

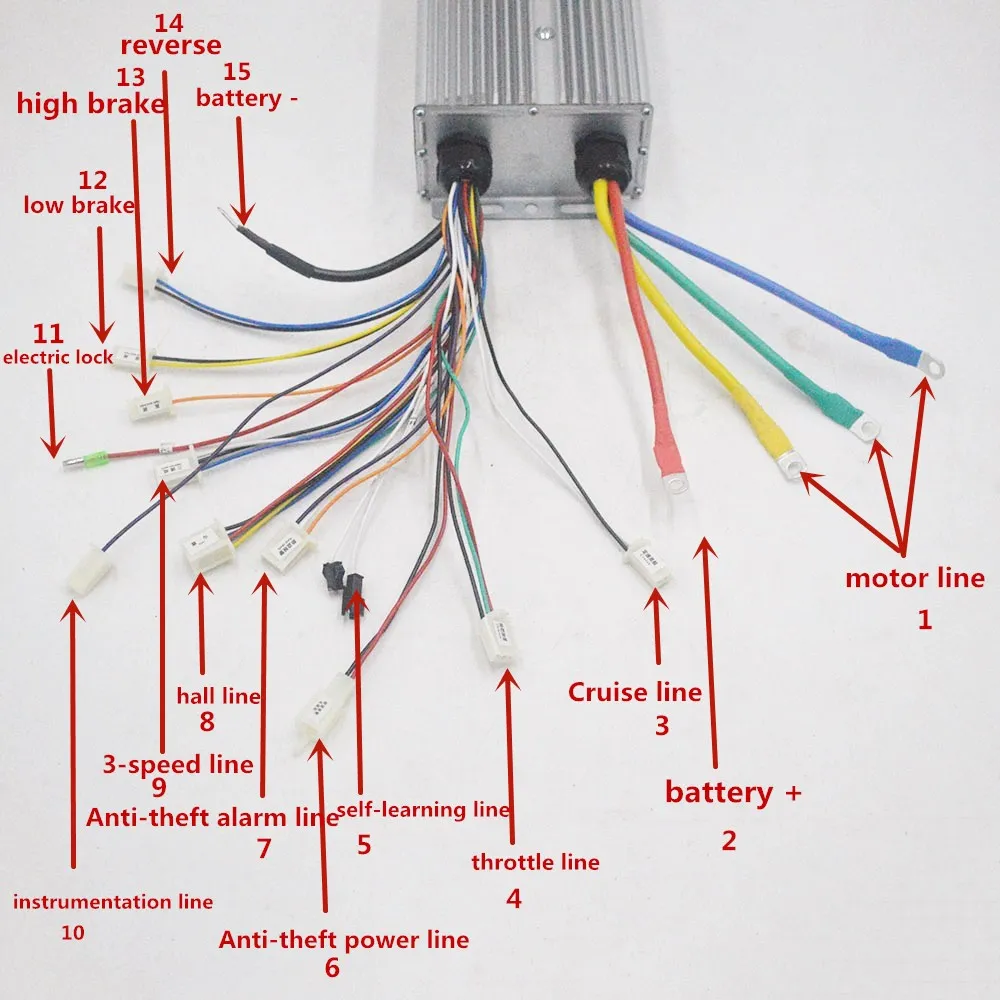

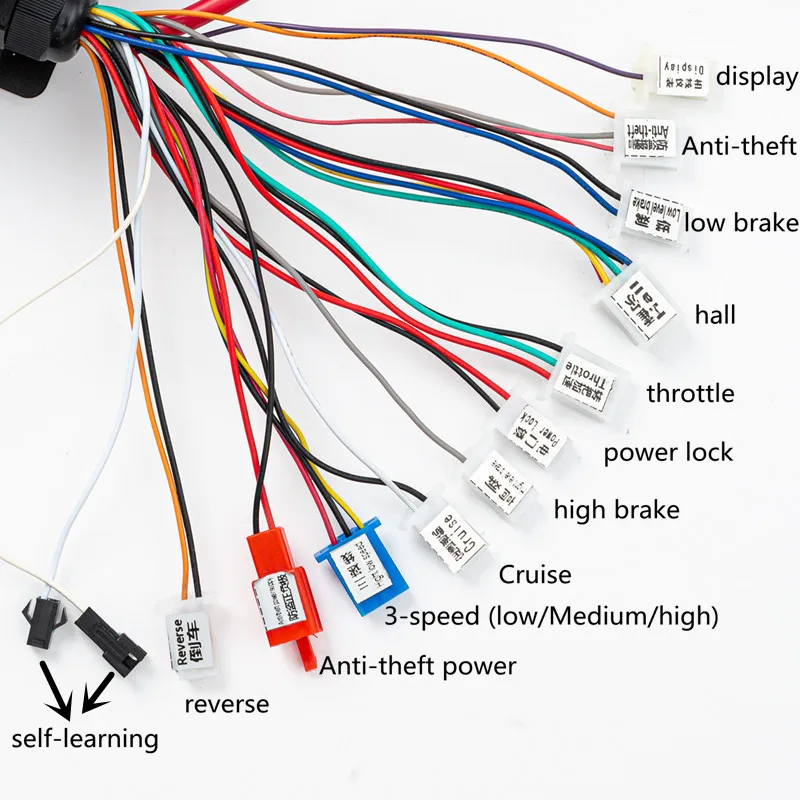

48 в-72 в 3000 Вт функция бесщеточного контроллера:

1. Линия двигателя

2. Аккумулятор +

3. Круизная линия

4. Дроссельная заслонка

5. Линия самообучения

6. Противоугонная Линия электропередачи

7. Линия противоугонной сигнализации

8. Линия Холла

9. 3-скоростная линия (низкая/Средняя/высокая)

10. Измерительная линия

11. Линия электрического замка

12. Низкий тормоз

13. Высокий тормоз

14. Обратная линия

15. Батарея-

(1. Свяжитесь с моторной линией

2. Свяжитесь со шлейфом зала

3. Свяжитесь с дроссельной заслонкой

4. Свяжитесь с линией электрического замка

5. Свяжитесь со шлейфом аккумулятора (красный: +, черный :-)

6. Стыковка двух самообучающихся линий, поворот дроссельной заслонки, колесо будет двигаться вперед или назад.

(1. Если колесо вперед, отделите линию самообучения.

2. Если колесо обратное, отделите линию самообучения. Затем снова Соедините линию самообучения. Если колесо вперед, отделите линию самообучения.)

7. Другие функции могут быть подключены по мере необходимости.)

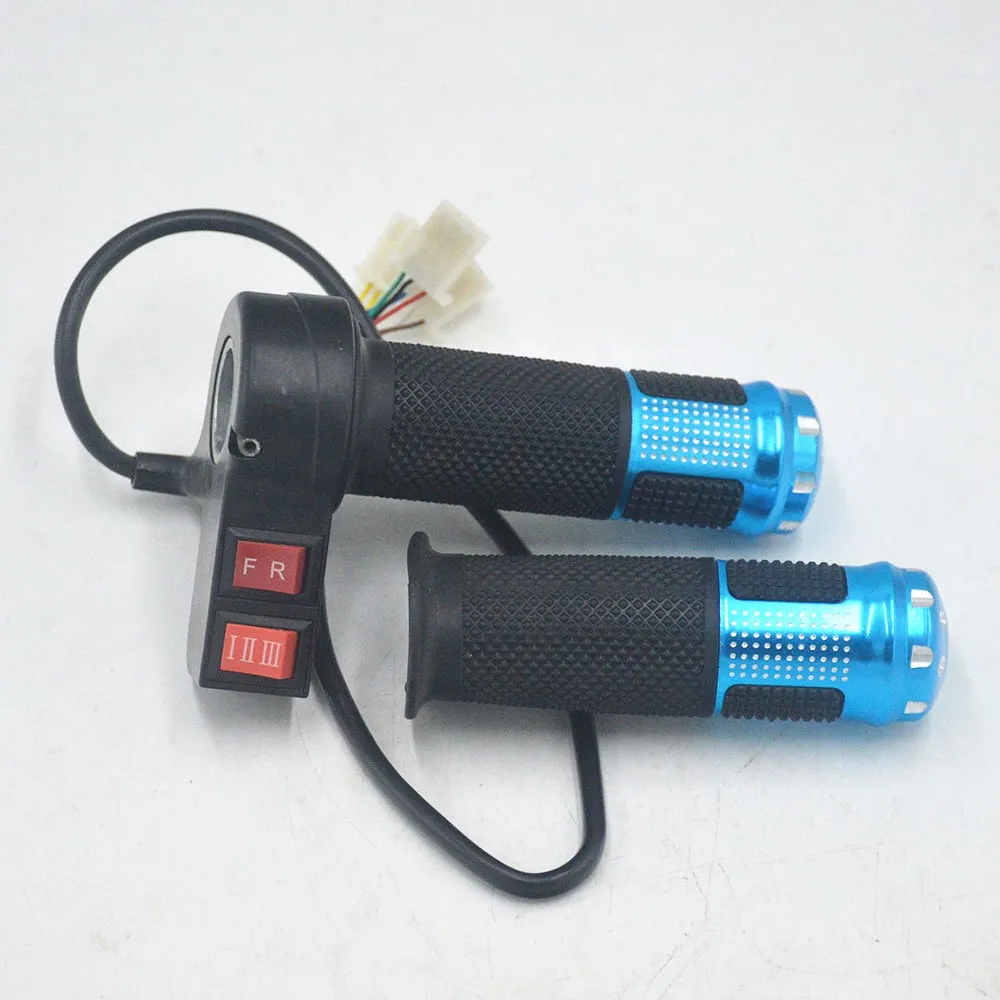

Дроссель:
