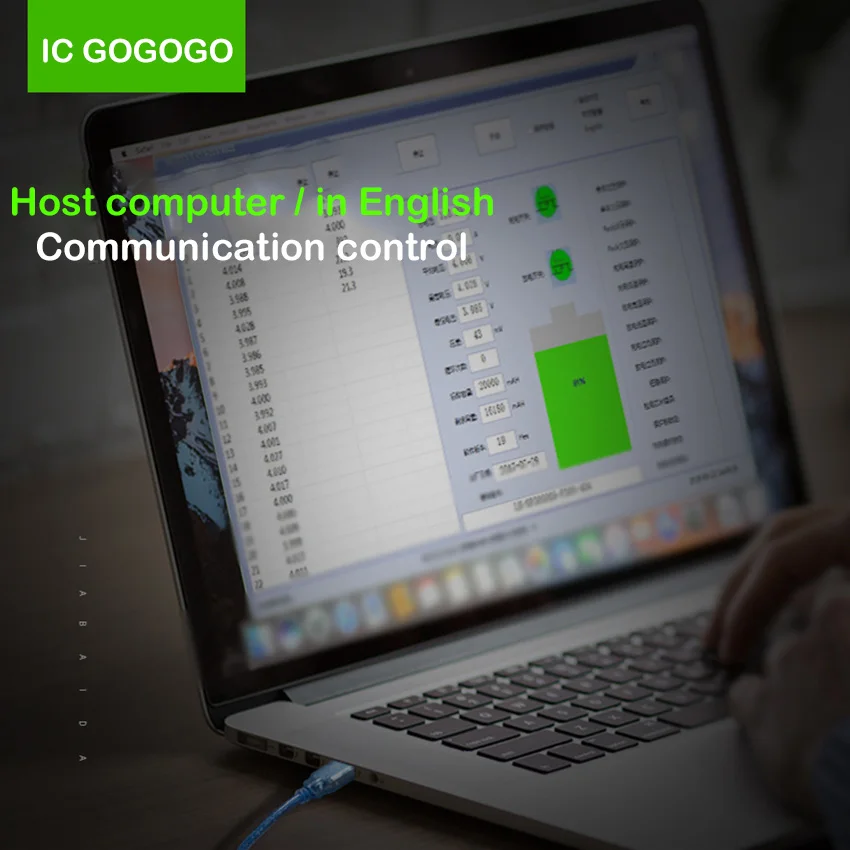

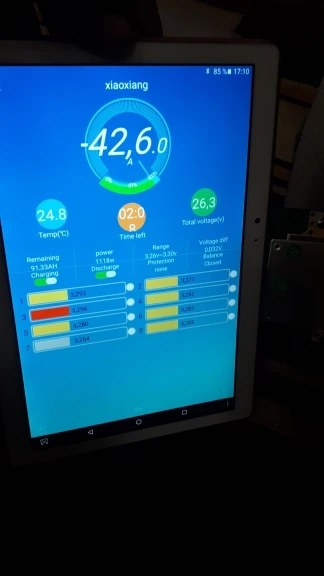

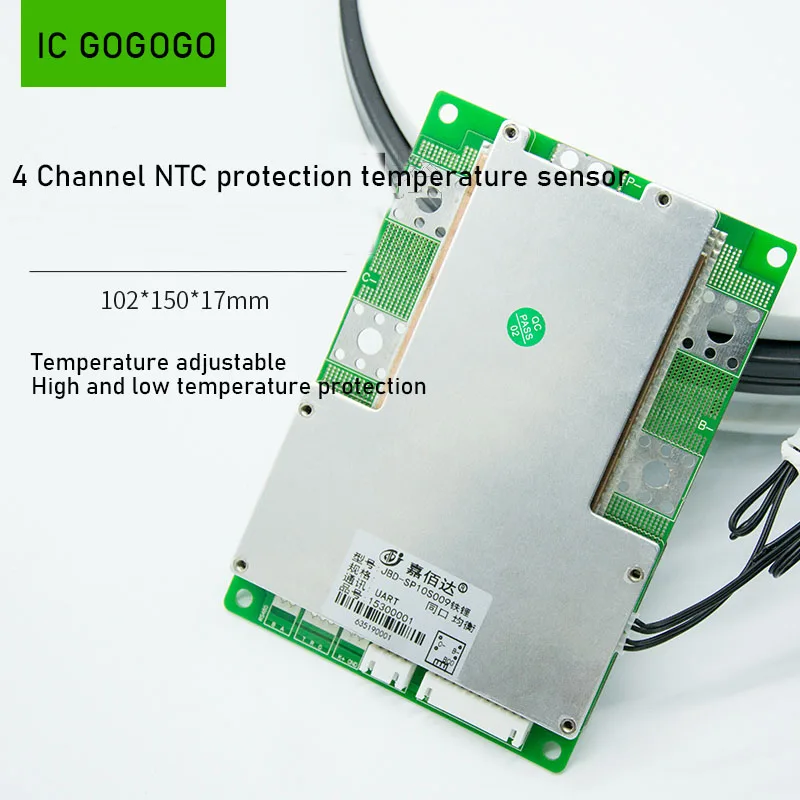

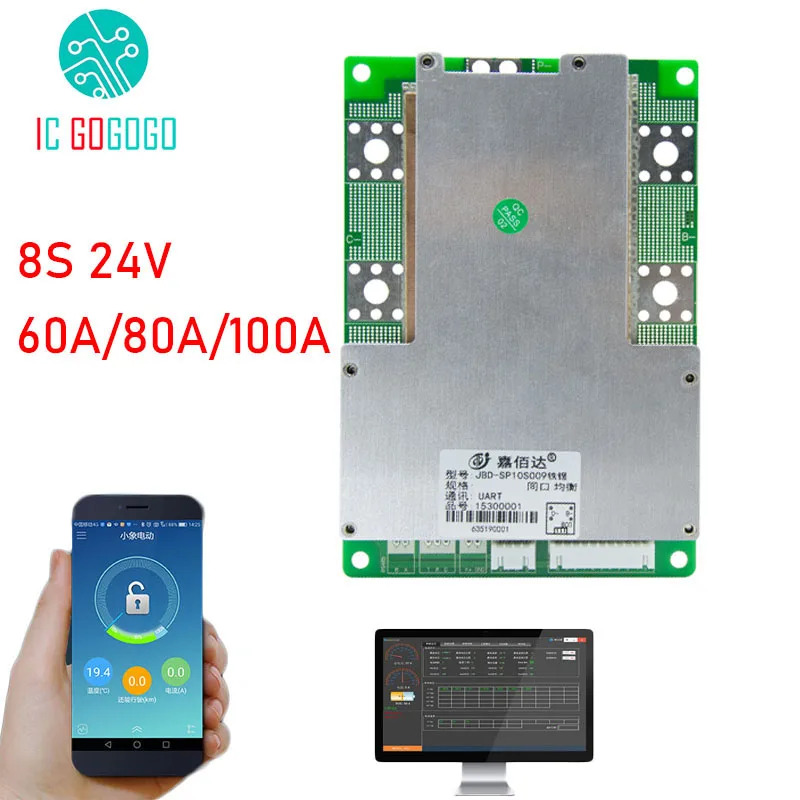

Защитная плата аккумулятора Lifepo4 LFP 8S, 24 В, 3,2 в, для ПК, телефона, Bluetooth APP, 60 А, 80 А, 100 А, BMS, общие балансовые пакеты JBD

Электропроводка

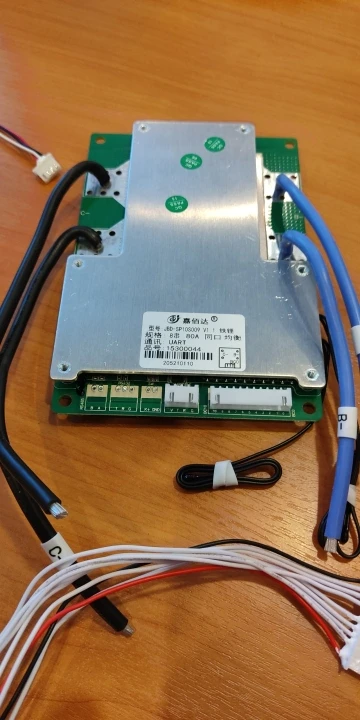

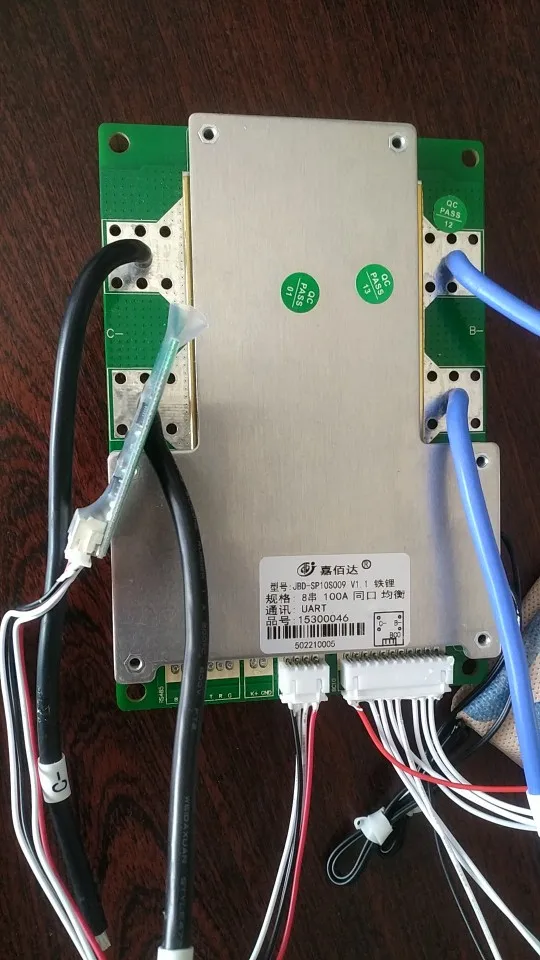

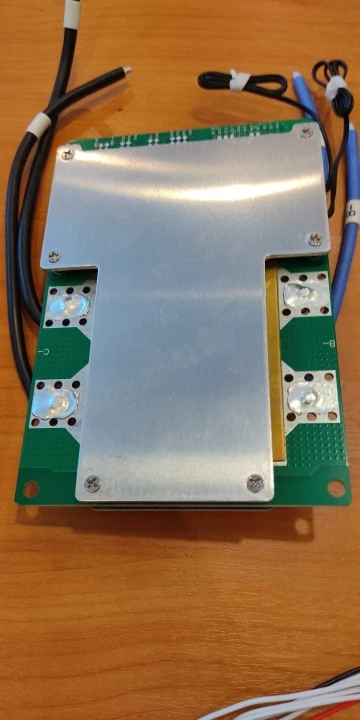

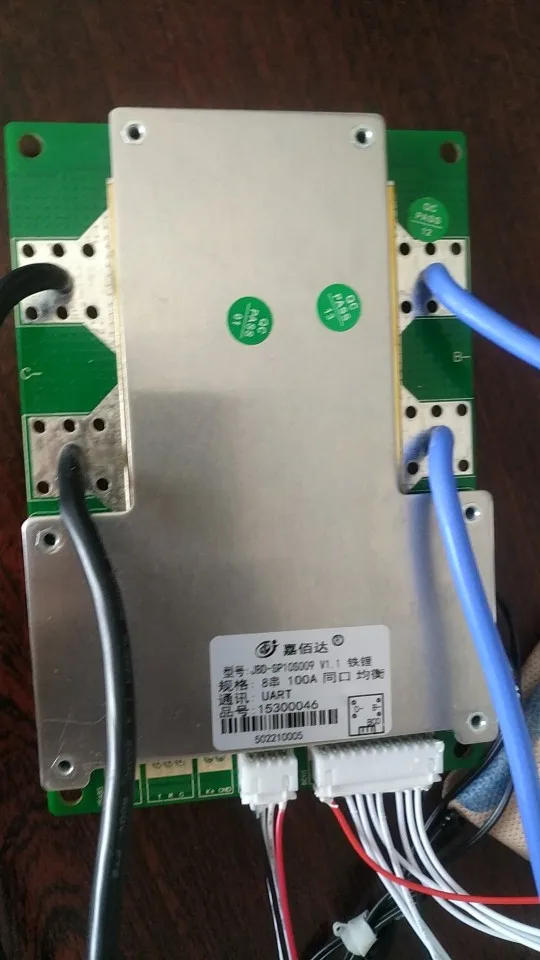

Сначала Подключите B-wire к отрицательному полюсу батареи (B-wire нужно сварить короткий провод), затем подключите кабель (перед подключением кабеля, сначала необходимо снять кабель с платы)2. Запуск проводки от BC0, BCO подключен к отрицательному полюсу батареи, второй кабель BC1 подключен к первой струне батареи положительного полюса, третий кабель BC2 подключен ко второй струнной батарее с положительным полюсом, а четвёртый кабель BC3 подключен к третьей струнной батарее. Положительный доска .. И так далее.В-третьих, после подключения кабеля напряжение между двумя прилегающими кабелями измеряется от верхней части ряда. Напряжение полимерного аккумулятора составляет менее 4 в, а напряжение аккумулятора lifepo4-менее 3,5 В. Вставьте кабель после проверки.4. Повторно подключите зарядное устройство отрицательное и нагрузка отрицательная к C-. Отрицательная проволока B и отрицательная проволока C должны быть сварены толстой проволокой. Метод подключения провода не имеет ничего общего с цветом, только заказ правильный.5. Наконец, измерьте, Равны ли общее напряжение батареи и выходное напряжение платы защиты, и равная плата защиты работает нормально.
