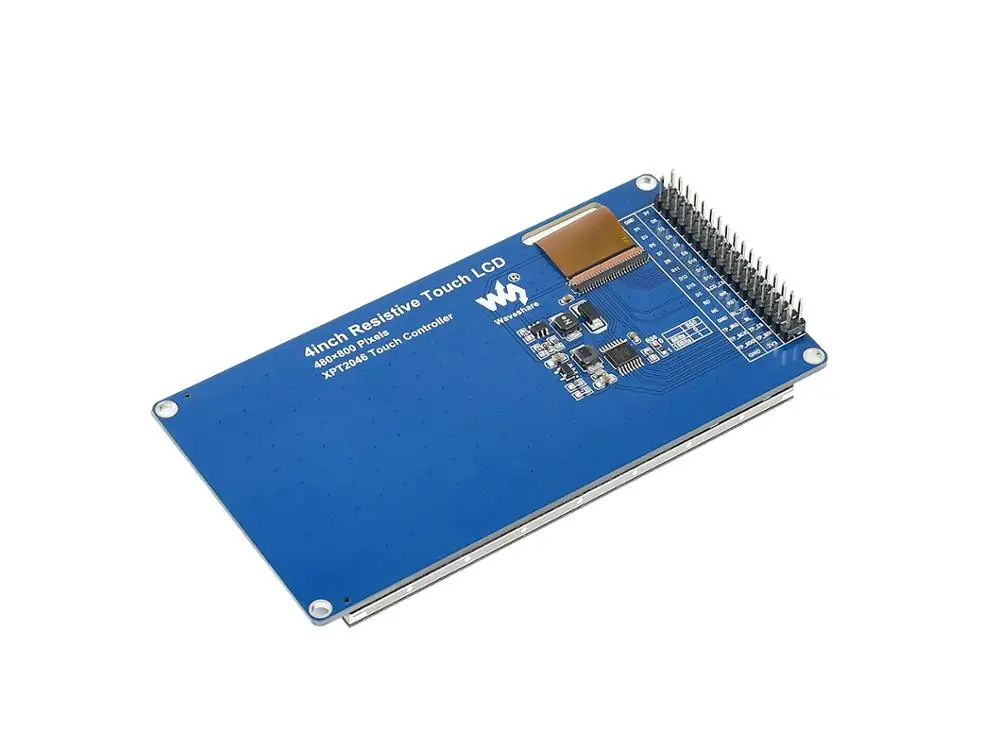

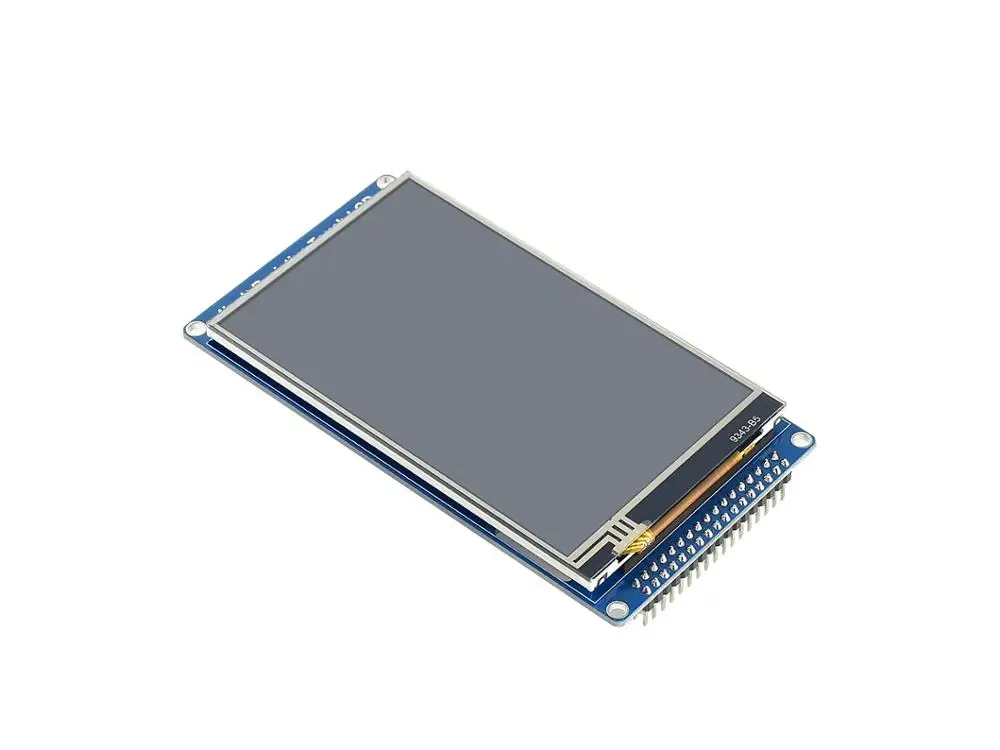

Waveshare 4-дюймовый 480*800 пикселей IPS ЖК-дисплей, резистивный сенсорный, 8080 Параллельный интерфейс 65K цветной экран
Development Board Store - Надежность 97.5%
Более 1496 подписчиков, дата открытия магазина 18.02.2013
- Положительные оценки: 98% (85)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 12.09.2024
Описание

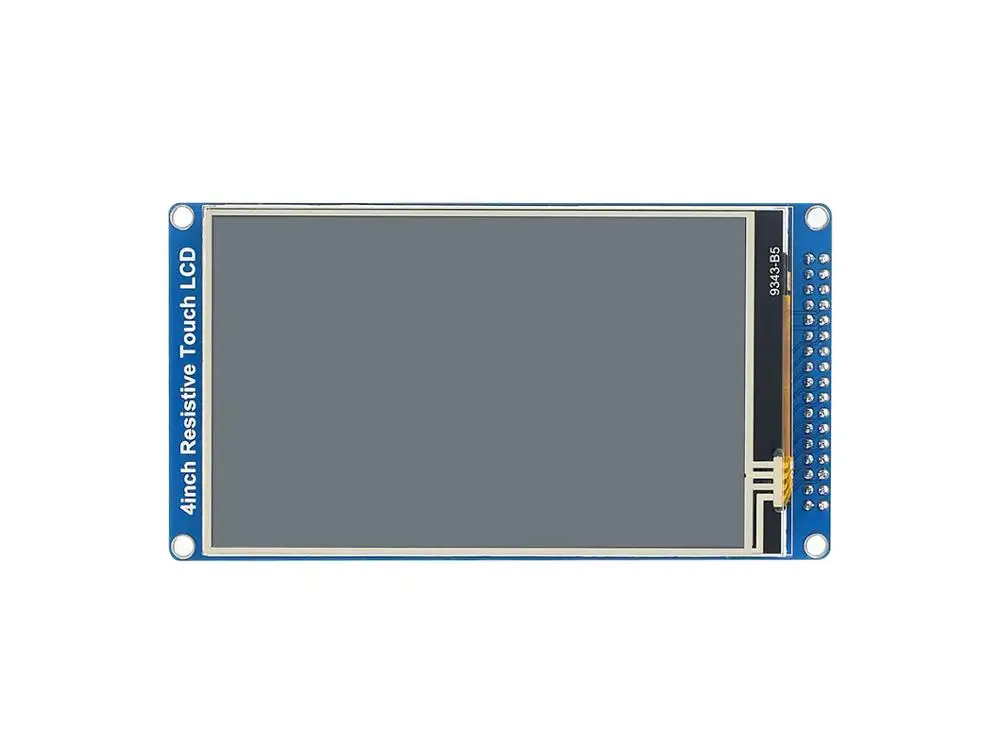

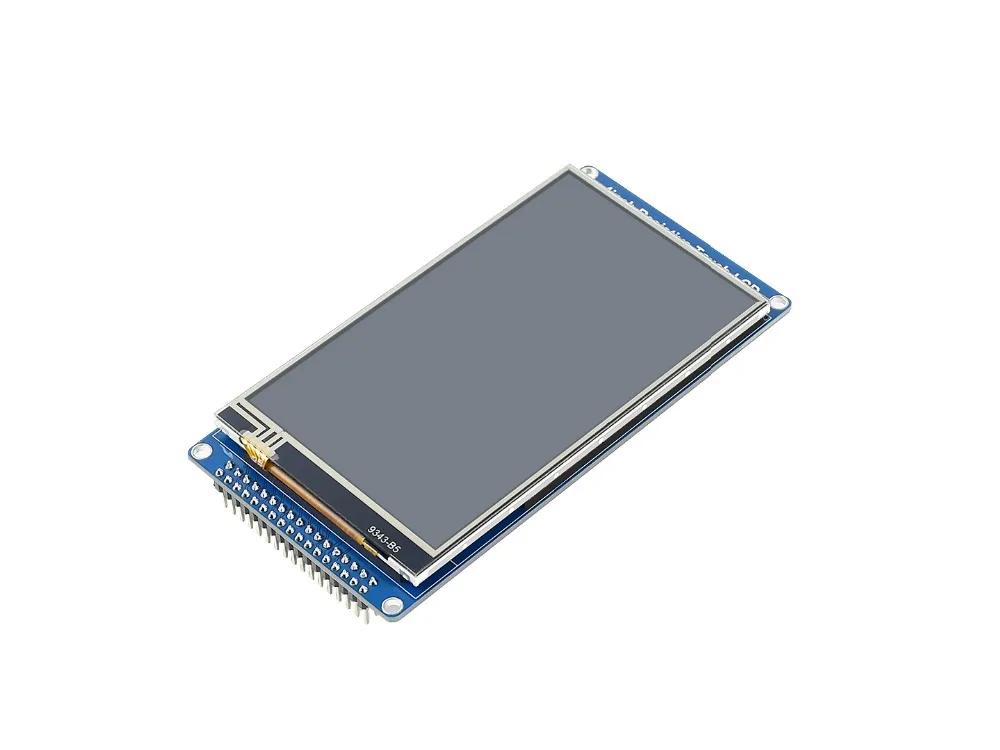

Это многоцветный Графический IPS ЖК-дисплей дисплей, 4 дюйма по диагонали, 480 × 800 пикселей, с резистивный экран сенсорный экран. Он использует параллельный интерфейс 8080 для связи с ЖК-дисплеем и поддерживает хост-контроллеры, такие как STM32.
Особенности4 дюйма 65K цветной экран
Разрешение 480 × 800, четкий дисплей
Принимает-16-битный шины передачи, быстрая скорость передачи данных
Встроенный сенсорный контроллер, плавный сенсорный опыт
Программируемое управление подсветкой, энергосбережение

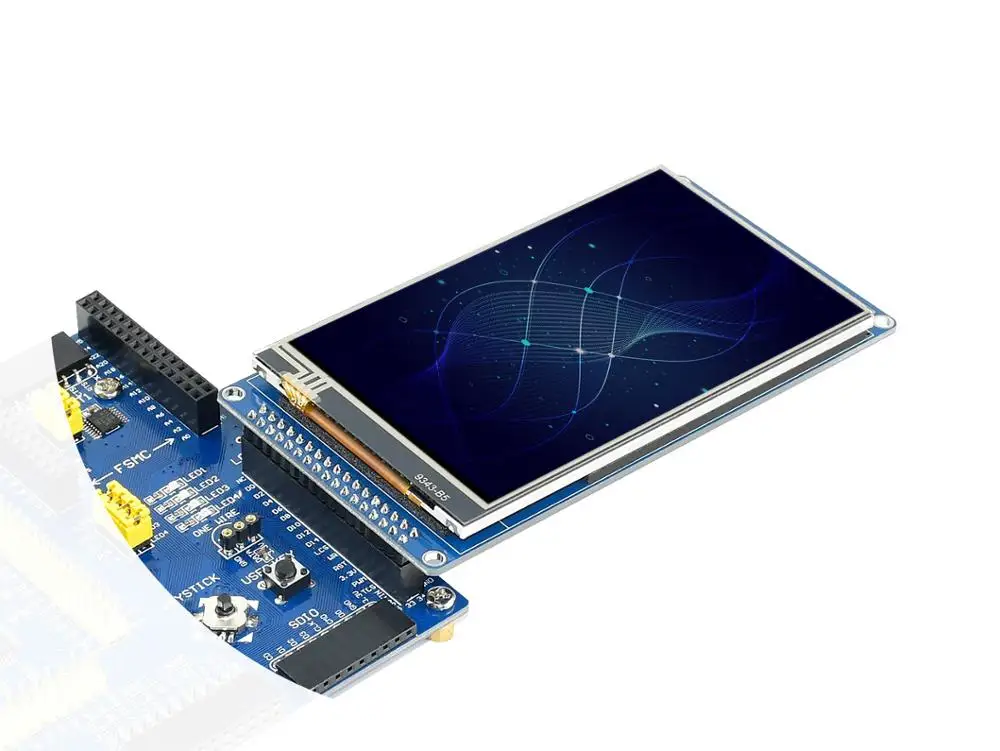

Поставляется с ресурсами разработки и руководством (примеры для STM32)
Ключевые параметрыДрайвер
NT35510
Сенсорный контроллер
XPT2046
Тип ЖК-дисплея
IPS
Интерфейс связи
ЖК-дисплей: 16-битное параллельноСенсорная панель: SPI
Цвета дисплея
RGB, 65K цвета
Разрешение
480 × 800
Подсветка
Светодиодный
Размер дисплея (мм)
51,84 мм × 86,40 мм
Габаритные размеры
59,0 мм × 111,0 мм
Сенсорный Тип
4-проводная резистивная
Напряжение источника питания
5V/3,3 V
Логический уровень
3,3 V

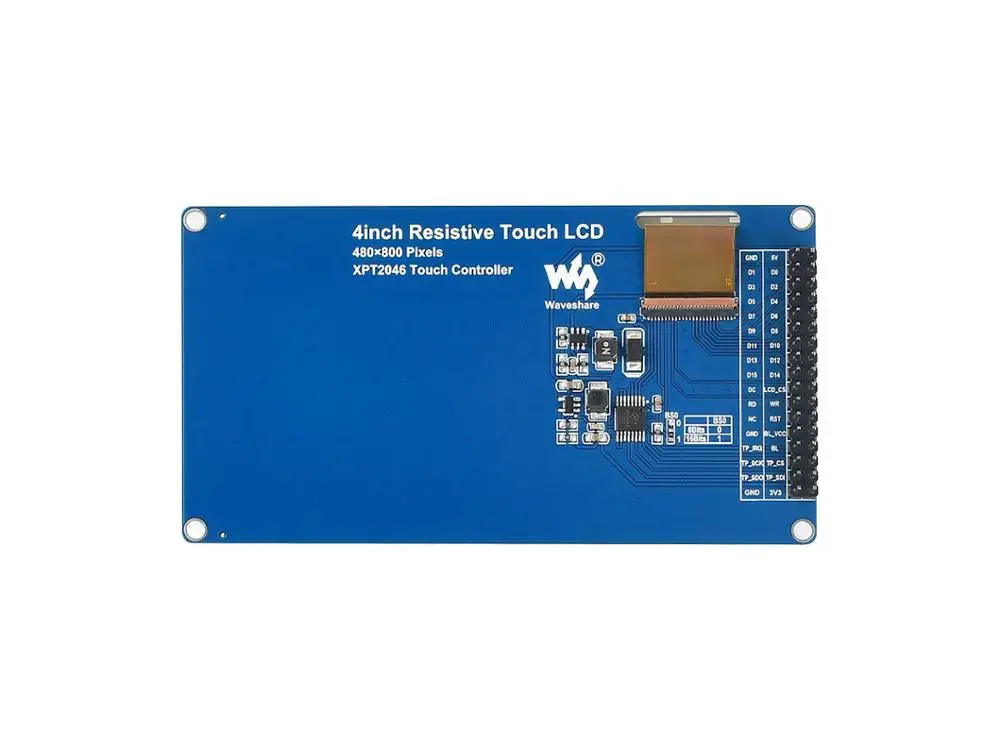

Определение интерфейсаШтырь
Символ
Описание
Функция
1
5 В
Мощность положительная, 5 В вход
В тех случаях, когда P1 и P2 подключения с выходом 5V источника питания, P33 и P34 обеспечит 3,3 V выход
2
GND
Наземный
Наземный
3 ~ 18
D0 ~ D15
Штырь для передачи данных
16-битная двунаправленная линия передачи данных
19
LCD_CS
ЖК-чип
Низкая активность
20
Постоянный ток
Выбор данных/команд
DC = 1: регистр данныхDC = 0: регистр команд
21
WR
Написать
WR = 0, RD = 1
22
RD
Чтение
WR = 1, RD = 0
23
RST
Сброс
Низкая активность
24
NC
Не подключен
Плавающий
25
BL_VCC
5V или 3,3 V
Подсветка VCC
26
GND
Наземный
Подсветка GND
27
BL
Регулировка подсветки
Регулировка яркости Подсветки через PWM
28
TP_IRQ
Прерывание сенсорной панели
Низкий, когда панель тронута
29
TP_CS
Выберите чип сенсорной панели
Низкая активность
30
TP_SCK
Часы SPI с сенсорной панелью
Подключение к SPI.SCK
31
TP_SDI
Сенсорная панель ввода данных SPI
Подключение к SPI.MOSI
32
TP_SDO
Выход данных SPI сенсорной панели
Подключение к SPI.MISO
33
3,3 V
Мощность положительный, 3,3 V зарядное устройство
В тех случаях, когда P33 и P34 подключения с 3,3 V источника питания, оставьте P1 и P2 плавающей
34
GND
Наземный
Наземный

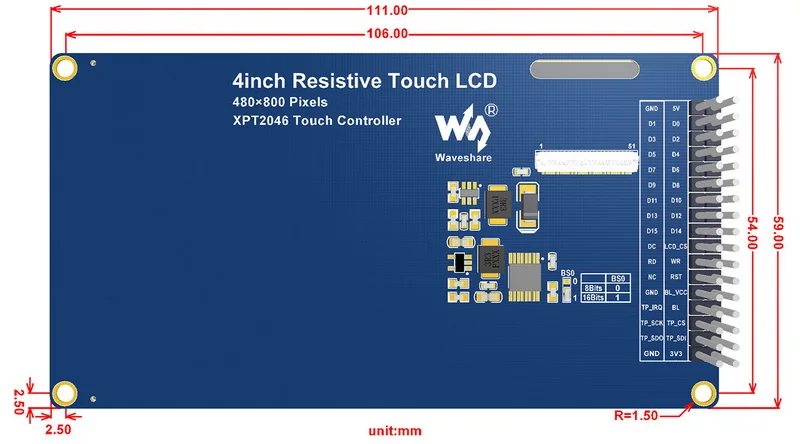

Внешние размеры
Вики:Флуоресцентный
ПосылкаВес:0,06 кг
1. 4 дюйм резистивный сенсорный экран ЖК-дисплей x1
