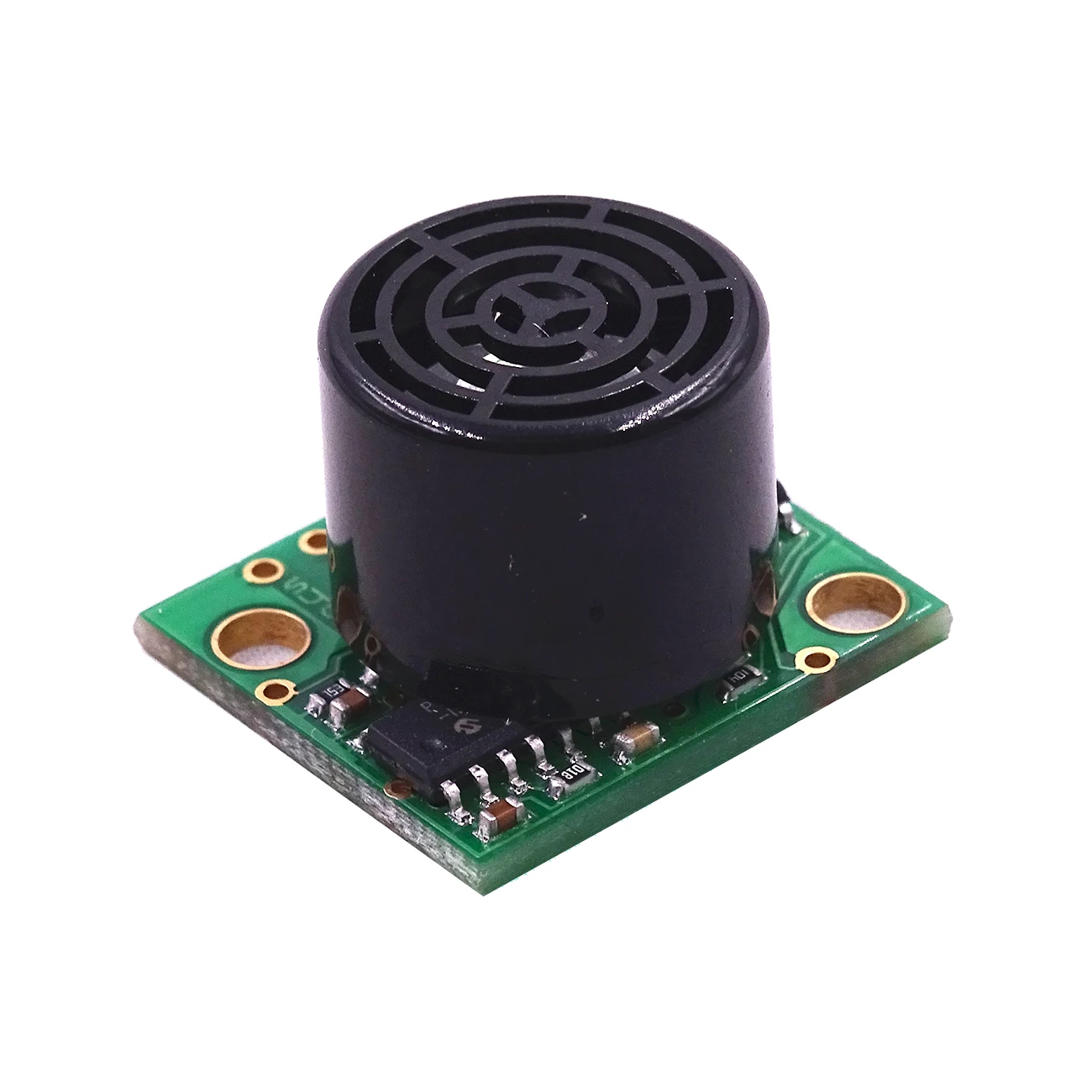

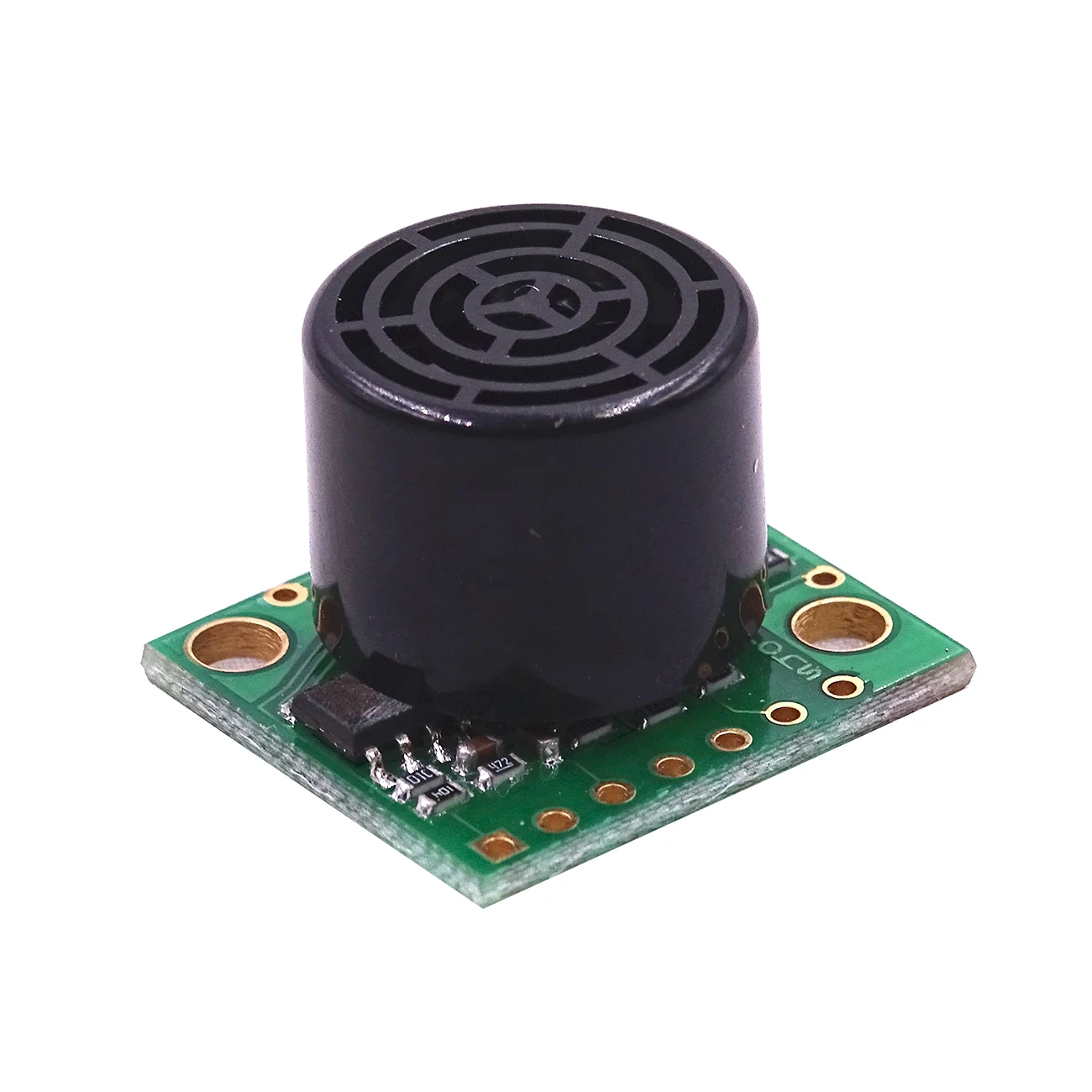

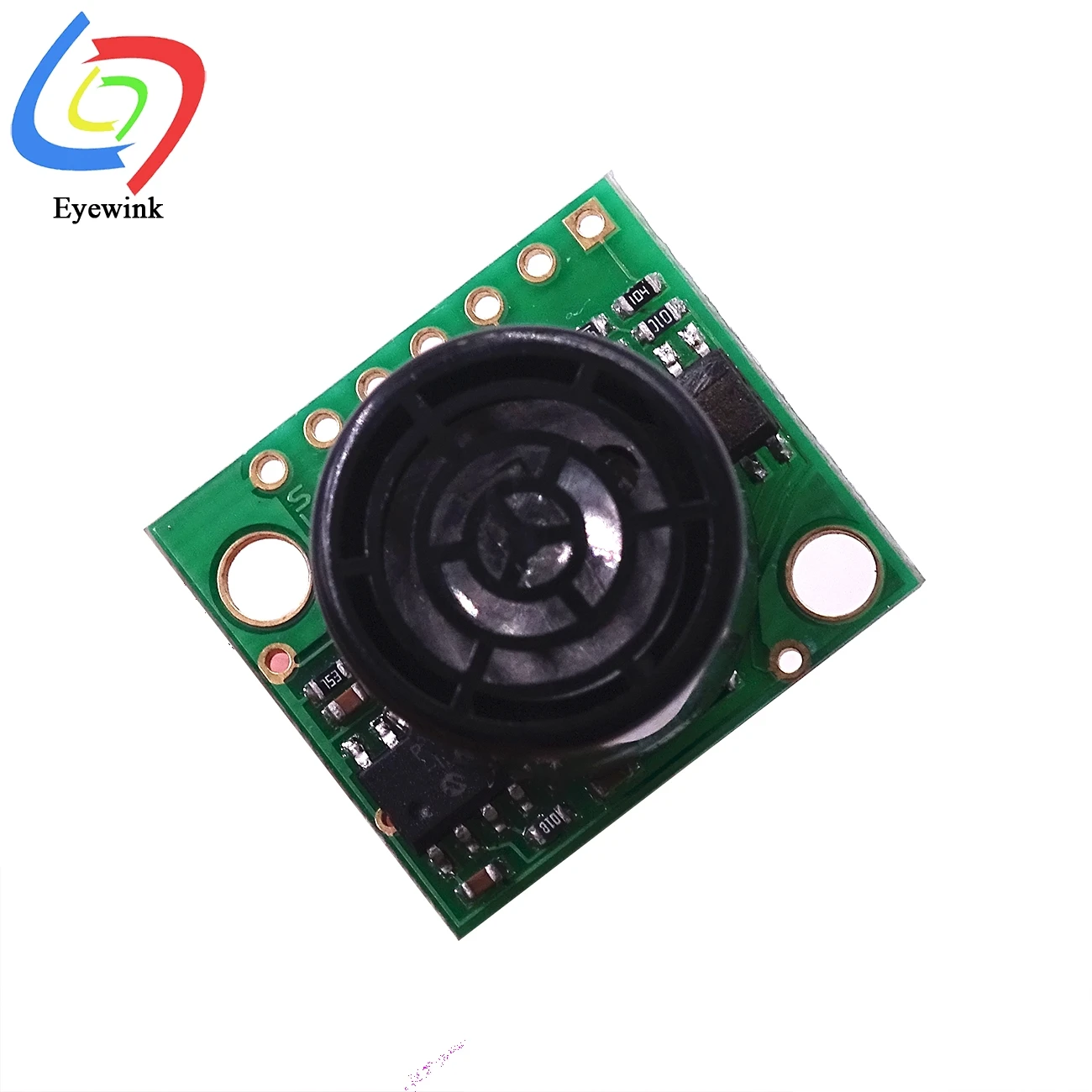

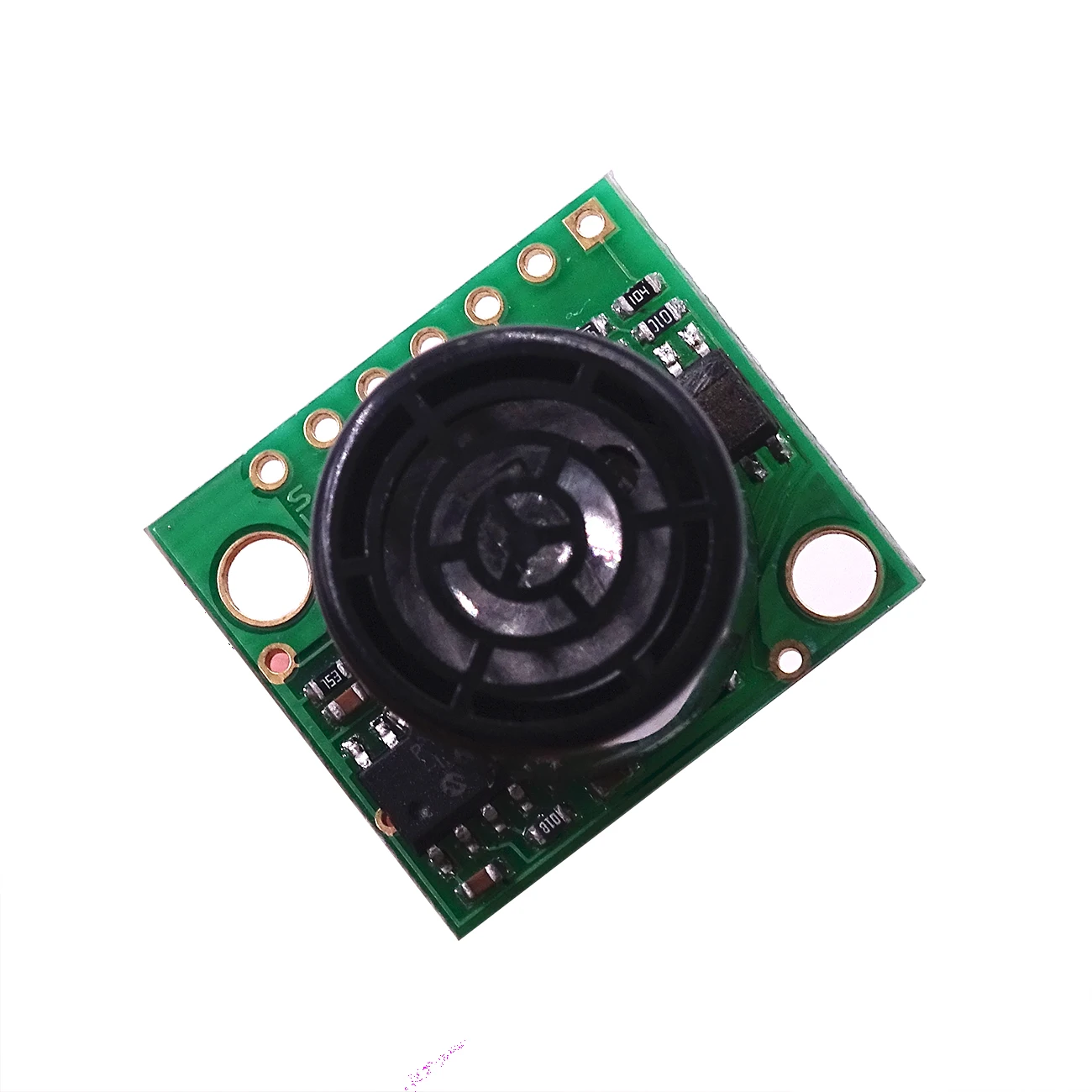

Описание:

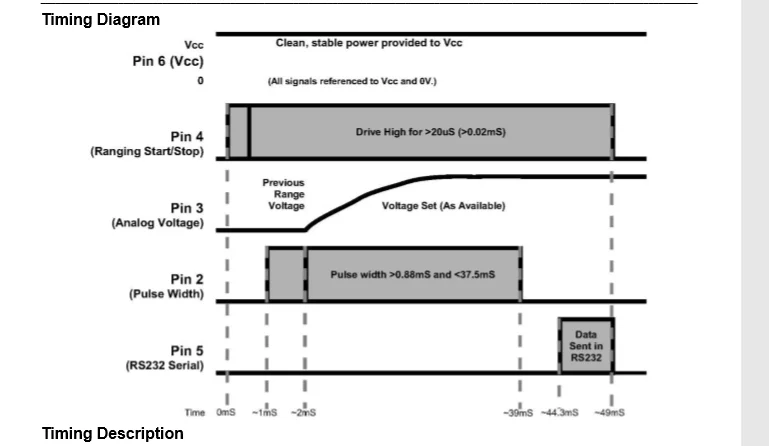

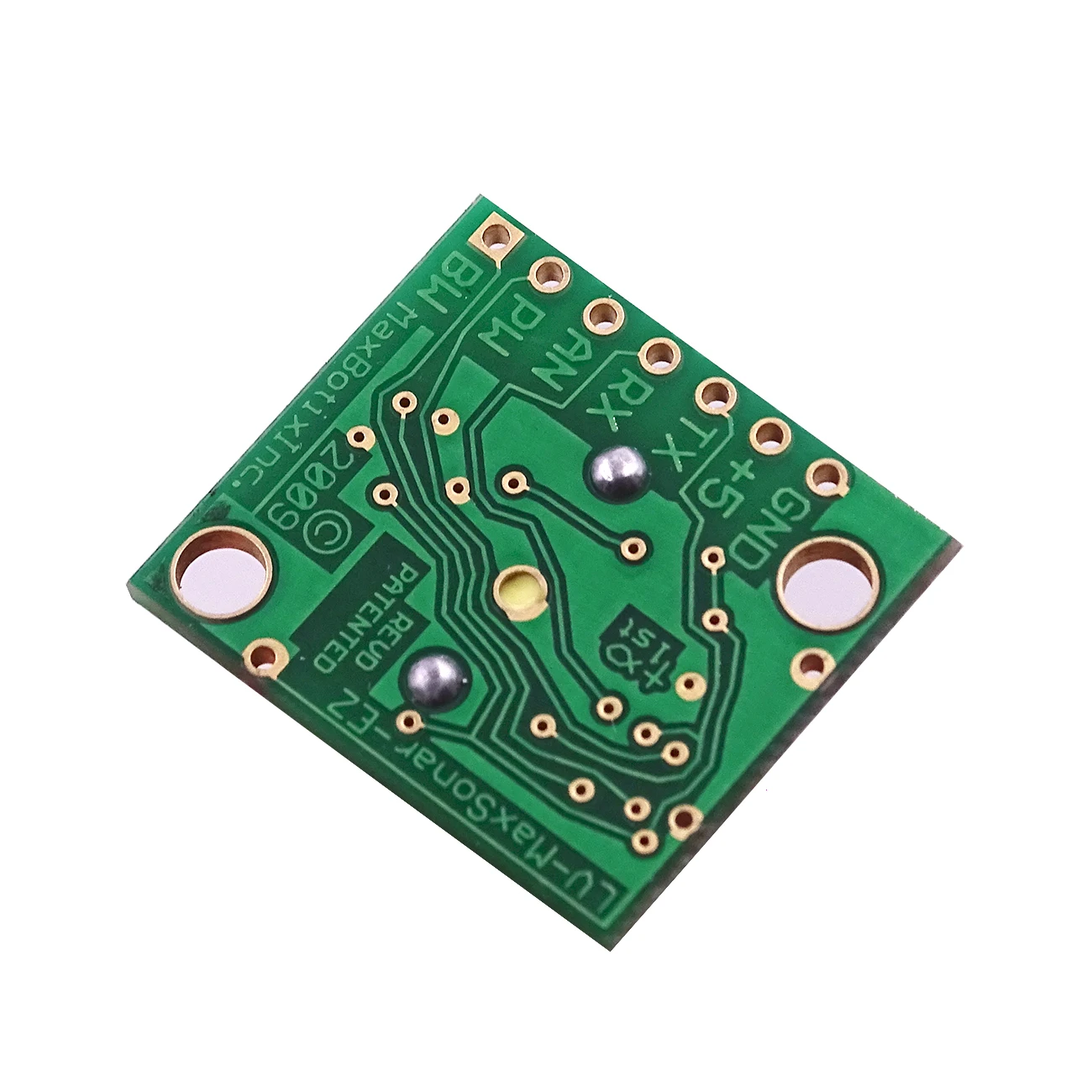

Описание контактаКонтакт 1-BW-* Оставьте открытым или удерживайте низкий уровень для последовательного выхода на выходе TX. Когда контакт BW удерживается высоко, выход TX передаетИмпульсный (вместо серийных данных), подходит для сцепления с низким уровнем шума.Контакт 2-PW-этот контакт выводит представление диапазона ширины импульса. Расстояние может быть рассчитано с помощью масштабного коэффициента147uS на дюйм.Контакты 3 А-выводят аналоговое напряжение с коэффициентом масштабирования (Vcc/512) на дюйм. Поставка 5 в выдает ~ мВ/дюйм. И3,3 В выдает ~ 6.4 мВ/дюйм. Выходные данные буферизованы и соответствуют последним данным диапазона.Контакт 4-RX-этот контакт внутренне вытянут высоко. LV-MaxSonar-EZ будет постоянно измерять диапазон и выход, если RXДанные остаются неподключенными или удерживаются высоко. При низкой температуре Датчик перестанет работать. Подходит для 20 мкс и болееУправляйте чтением диапазона.Pin 5-TX-когда * BW открыт или низкий, выход TX обеспечивает асинхронный последовательный интерфейс в формате RS232, за исключениемНапряжение 0-VCC. Выходные данные представляют собой асци капитал "R", за которым следуют три Символьные цифры асци, представляющиеДиапазон в дюймах до максимум 255, с последующим возвратом каретки (асци 13). Скорость передачи 9600, 8 бит, нетЧетность, с одним стопором. Хотя напряжение 0-Vcc находится вне стандарта RS232, большинство устройств RS232 имеютДостаточный запас для чтения последовательных данных 0-Vcc. Если требуется Стандартный уровень напряжения RS232, переверните и подключите RS232Конвертер типа MAX232. Когда контакт BW удерживается высоко, выход TX передает один импульс, подходит для низкого уровня шумаСцепление. (Нет серийных данных)Контакты 6-+ 5 В-Vcc-работают от 2,5-5,5 В. Рекомендуемая мощность тока 3 мА для 5 В и 2 мА для 3 В.Контакт 7-GND-возврат источника питания постоянного тока. GND (и Vcc) должны быть пульсации и бесшумны для лучшей работы.
