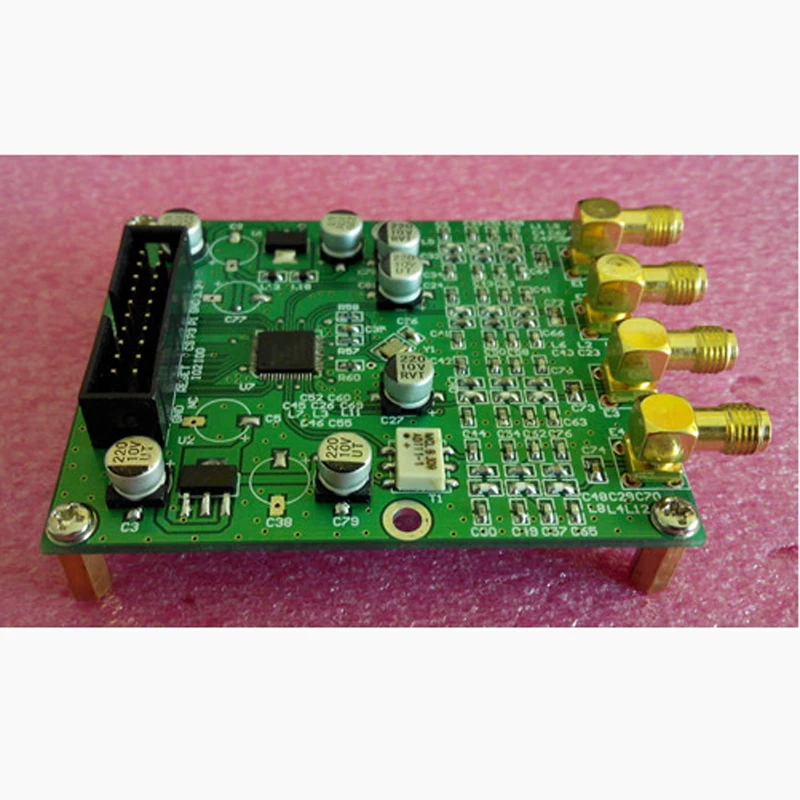

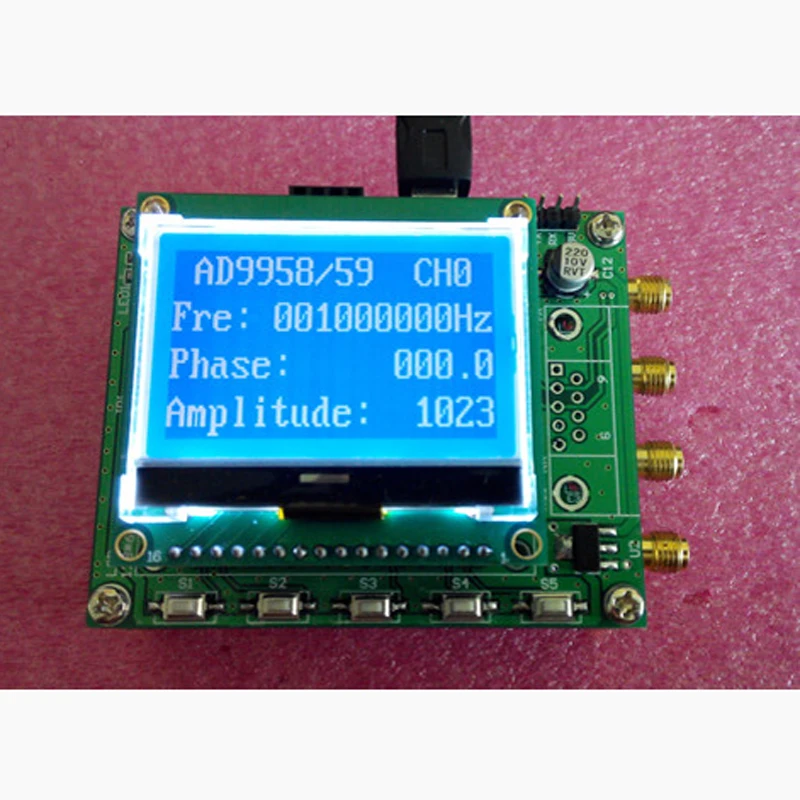

AD9958 AD9959 четыре канала DDS модуль STM32 источник сигнала обучающий модуль V3

Модуль Особенности:

1. AD9958 / 59Модуль сделан старшими инженерами, PCB выглядит красиво, структура и дизайн являются разумными, и материалы являются особыми;

            2.AD9958 / 59-Двухканальный/четырехканальный независимый выход, Выходная частота: 1 Гц-200 МГц, фазовое Разрешение: 1 градус, амплитудное Разрешение: 1/1024, выше указана точность контроля тока в контроллере, производительность модуля выше, чем вышеуказанные параметры, но ее можно достичь путём модификации Программы;

3. После изменения конструкции и смены платы несколько раз, она может выводить красивый сигнал 200 МГц.

            4.Совет по развитию управляется с помощью высокоскоростной 32-разрядный STM32F103 чип; Программирование является стандартной, простая и удобная для того, чтобы понять, и AD9958 / AD9959 чип управления может быть быстро доступно.

5. Макетная плата напрямую питается от USB, что удобно в использовании;

6.Поддержка контроля последовательного порта илиКлючевое управление; Может управлять каналами, частотой, амплитудой, фазой;

            7. Модульное управление, модуль AD9958 / 59 и плата управления независимы, легко управляются с другими контроллерами;

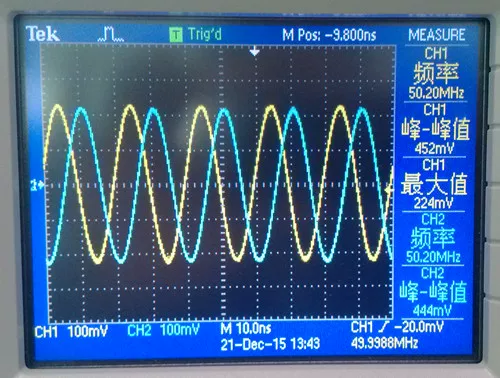

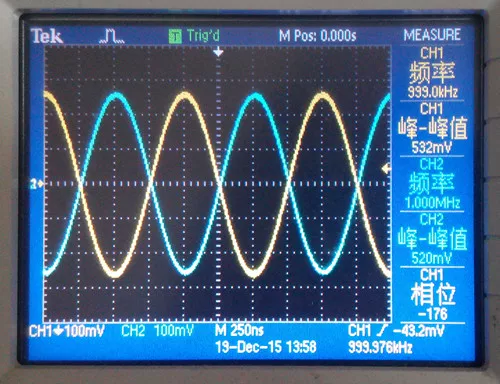

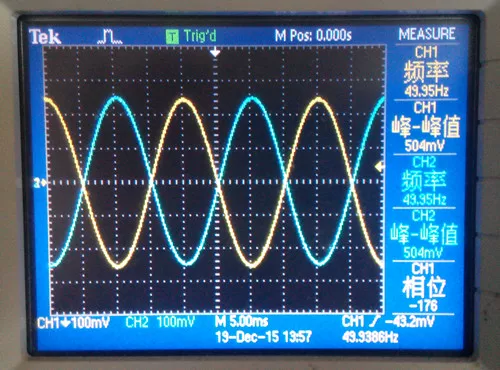

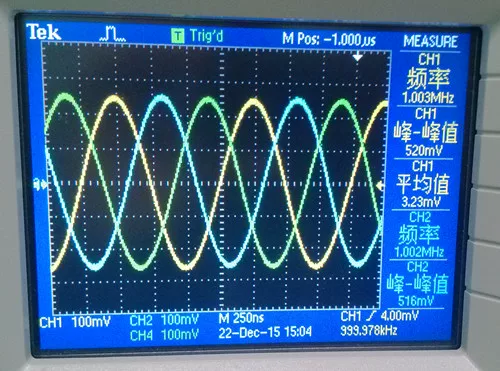

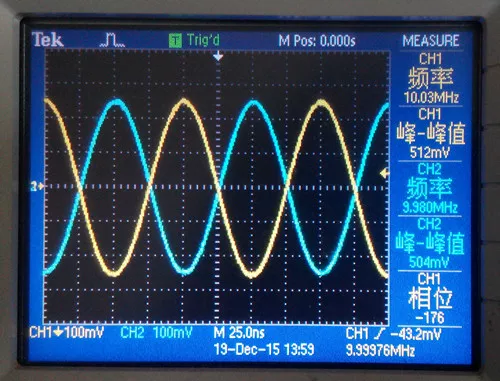

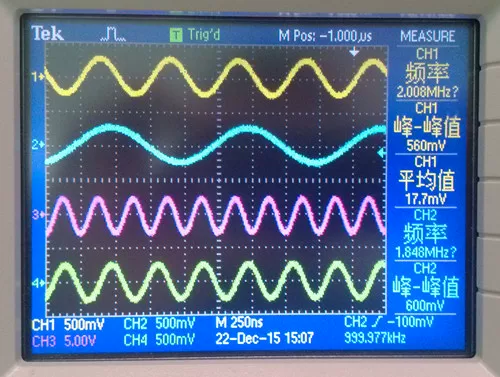

Во-вторых, Модуль измеренной формы волны:

10 МГц

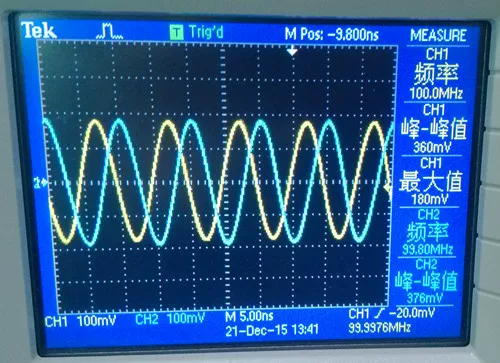

100 МГц

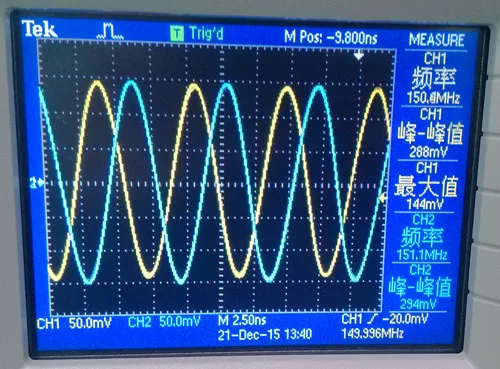

150 МГц

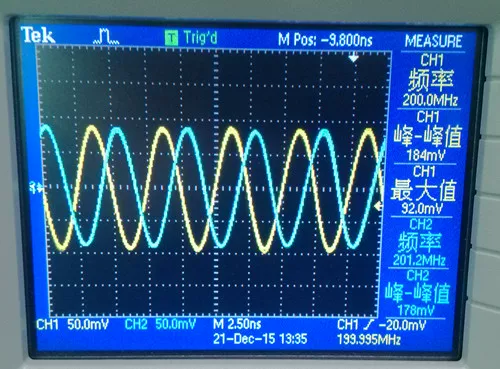

200 МГц

Применение модуля:

1.Гетеродина;

2.Тесты оборудования;

3. Синхронные часы иВысокочастотный источника сигнала;

4. Модуль обучения AD9958 / 59;

В-четвертых, параметры производительности модуля:

 1. Управление через USB (блок питания 5 В),

2. Выходная частота 0-200 м, разрешение 1 Гц;

3. Выходная амплитуда 0-500mVPP @ 1 м, высокое сопротивление,

4, независимая фаза регулировки, тонкое разрешение на 1 градус.

Пять, комплект:

  1.AD9958 / 59 модуль-1 шт.

2. Плата разработки STM32 + ЖК-дисплей 1

3. USB кабель

4. Предоставить STM32 source программа (Программа будет обновляться часто, но наша электронная почта не будет обновляться каждый раз, поэтому предоставленная программа может не быть последней версией) + Схема (PDF) + программное обеспечение для контроля ПК + другая информация + Техническая поддержка;

Seven, AD9958 / 59 функция чипа Краткая информация:
