Последнее обновление: 03.10.2024

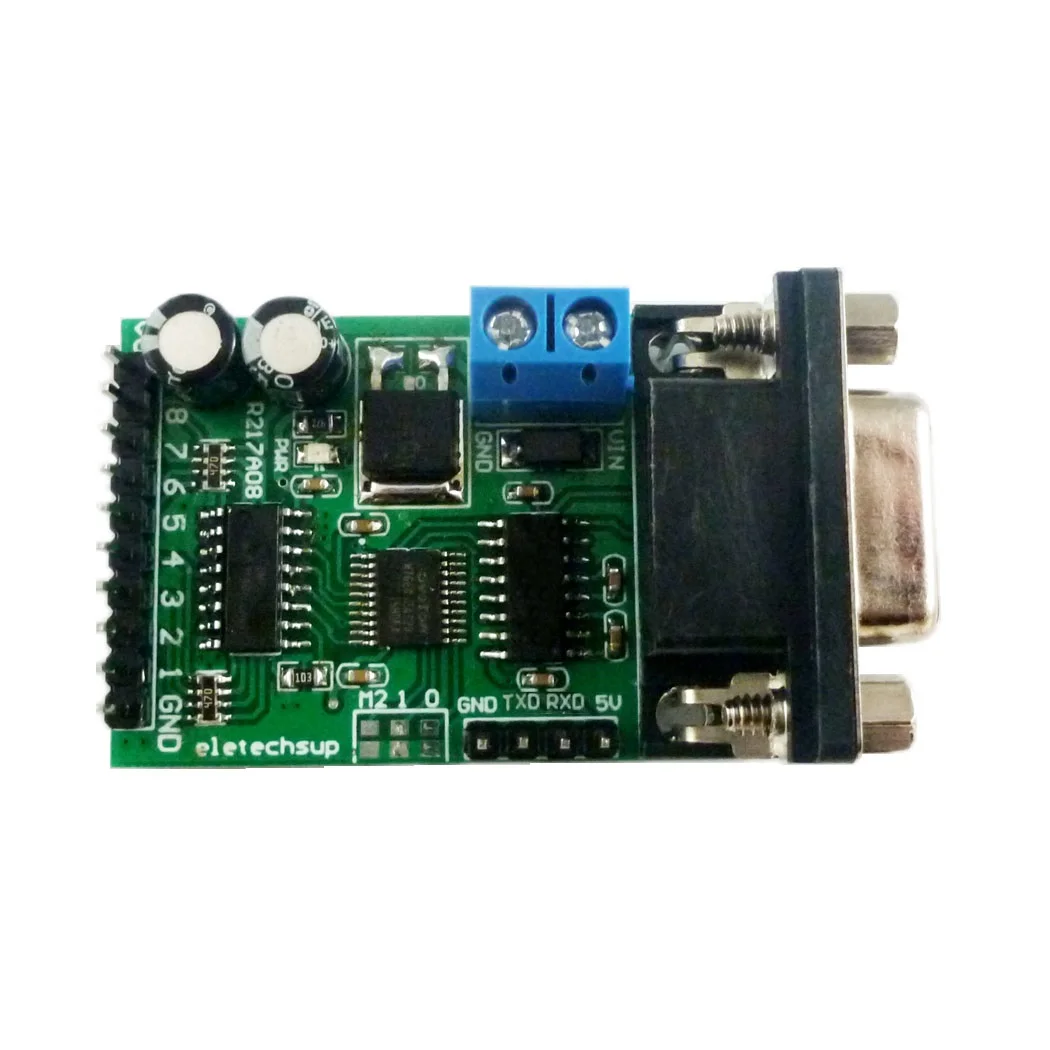

Название продукта: 8ch RS232 TTL232 IO контрольная плата управления Com DB9 Серийный порт для мгновенного самоблокирующегося блокировочного модуля реле задержки блокировки
Посылка:
1 x5-24 в 8 канальный многофункциональный RS232 TTL232 плата управления для 1-8 CH релейный модуль
Описание:
1: Рабочее напряжение: 5 В постоянного тока (версия 5 В)/6-24 В постоянного тока (версия 12 В)2: Рабочий ток: 10-15 мА3: два последовательных порта: интерфейс RS232 DB9, интерфейс TTL 2324: 8 контактов управления выходом, 5 В уровень TTL, низкий уровень (по умолчанию)/высокий уровень выхода5: ''Open'''' Close'' ''Momentary'' self-locking ''Interlock'' Delay ''(только по команде)'' все реле Open'' ''все реле Close'' 8 команд6 Два виды команды: по команде и 8 байт команды, две команды распознаются автоматически, не нужно переключать.7 при помощи команды "delay" максимальная задержка составляет 9999 секунд (только по команде)8 Размер: 54*31*17 мм9 Вес: 16 г
Руководство по эксплуатации, пожалуйста, спросите нас после покупки
Применение
Автоматизированный промышленный ПЛКРелейный модульУмный дом, домашняя Автоматизация;Система идентификации;Двигатель FW & BW;CCTV камера PTZ контроль;Система безопасности;СВЕТОДИОДНЫЙ матричный экран;Пульт дистанционного управления RS232;

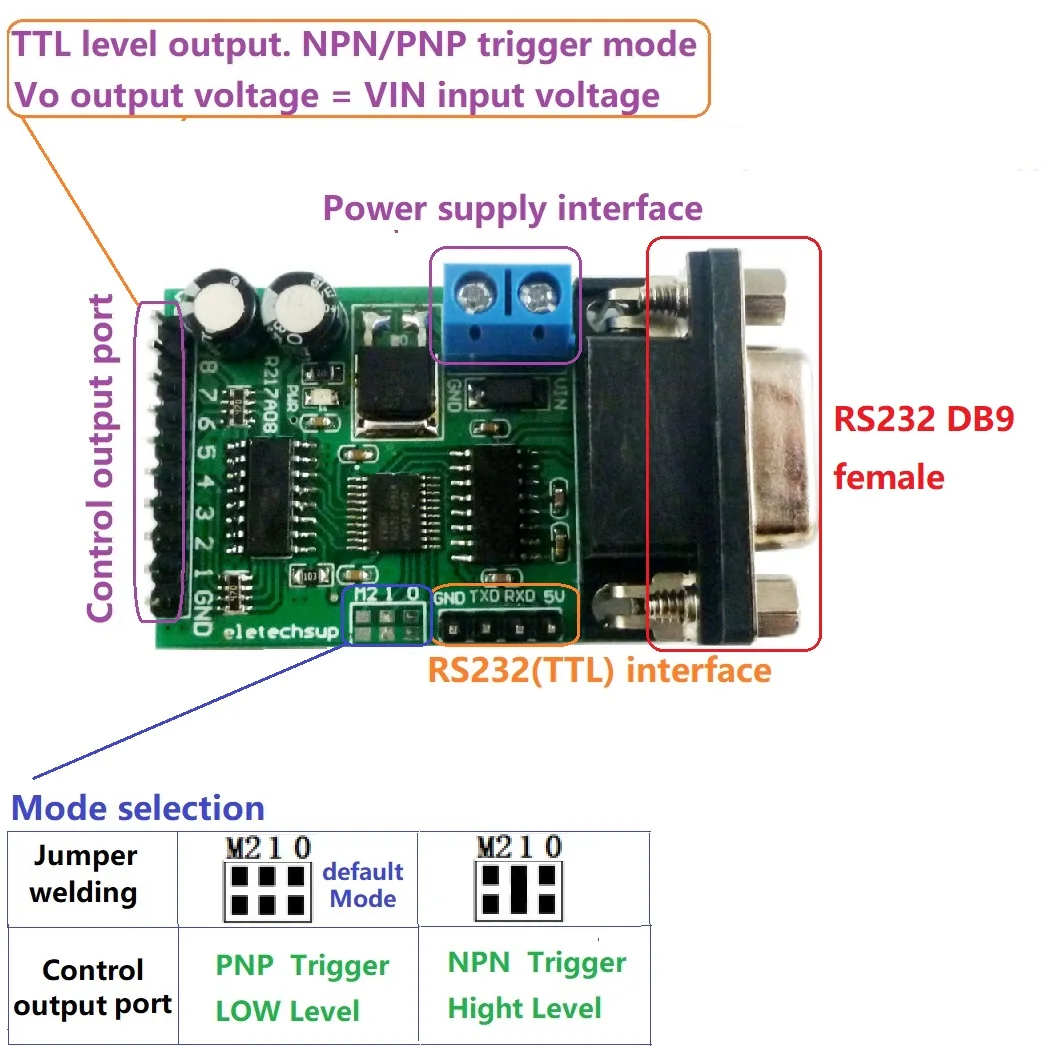

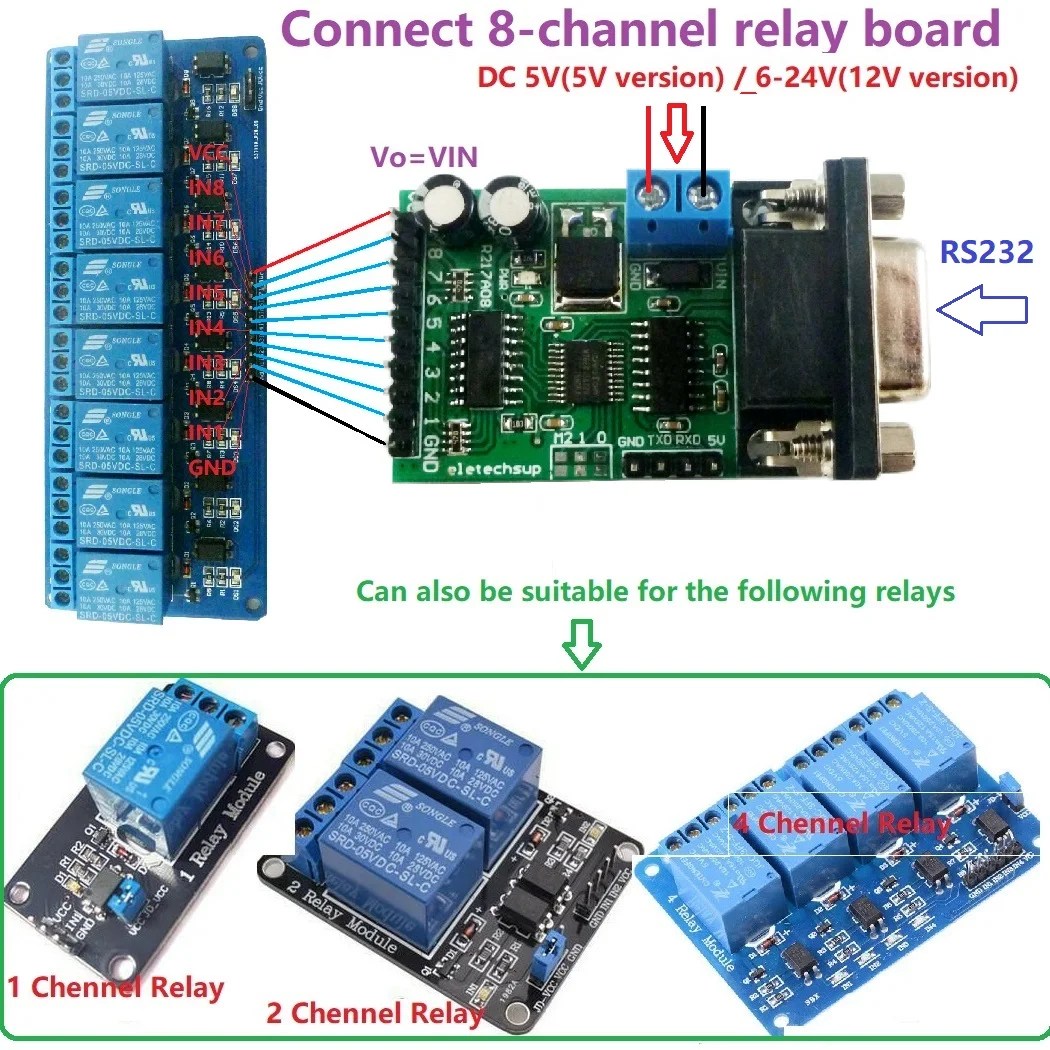

Выходной уровень: Отключение M1 (по умолчанию)-это низкоуровневый триггер, соединение M1-триггер высокого уровняГлоссарий:Открытие: низкий уровень выхода порта управления (по умолчанию)Закрытие: высокий уровень выхода порта управления (по умолчанию)Мгновенный: входная команда, порт вывода низкого уровня, возврат на высокий уровень после 1 секунды;Самоблокировка: входная команда, низкий уровень выхода порта, входная команда снова, выход порта высокого уровня и так далее;Блокировка: введите команду Channel 1 Latched, port 1 output low level, port 2-8 output high level. Введите команду Channel 2 Latched, port 2 output low level, port 1/3-8 output high levelЗадержка: введите команду задержки, низкий уровень вывода порта, задержка 0-9999 секунд (Только по команде) После выхода порт высокого уровня;Во время задержки, Eter Close command, немедленно вернитесь на высокий уровеньОн может управлять 1-8 каналами 5 В/6 в/9 В/12 В/24 В релейный модуль

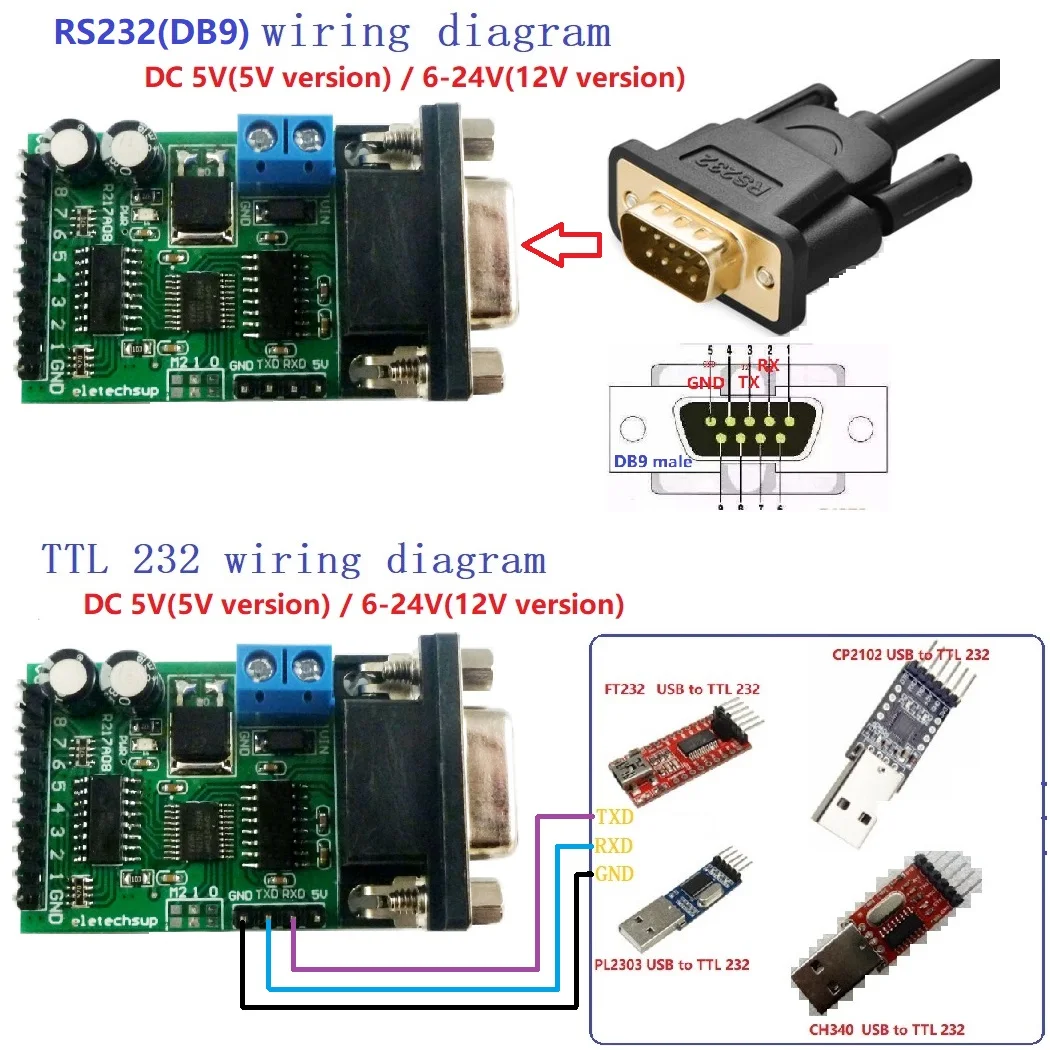

С интерфейсом RS232 DB9 и интерфейсом TTL 232

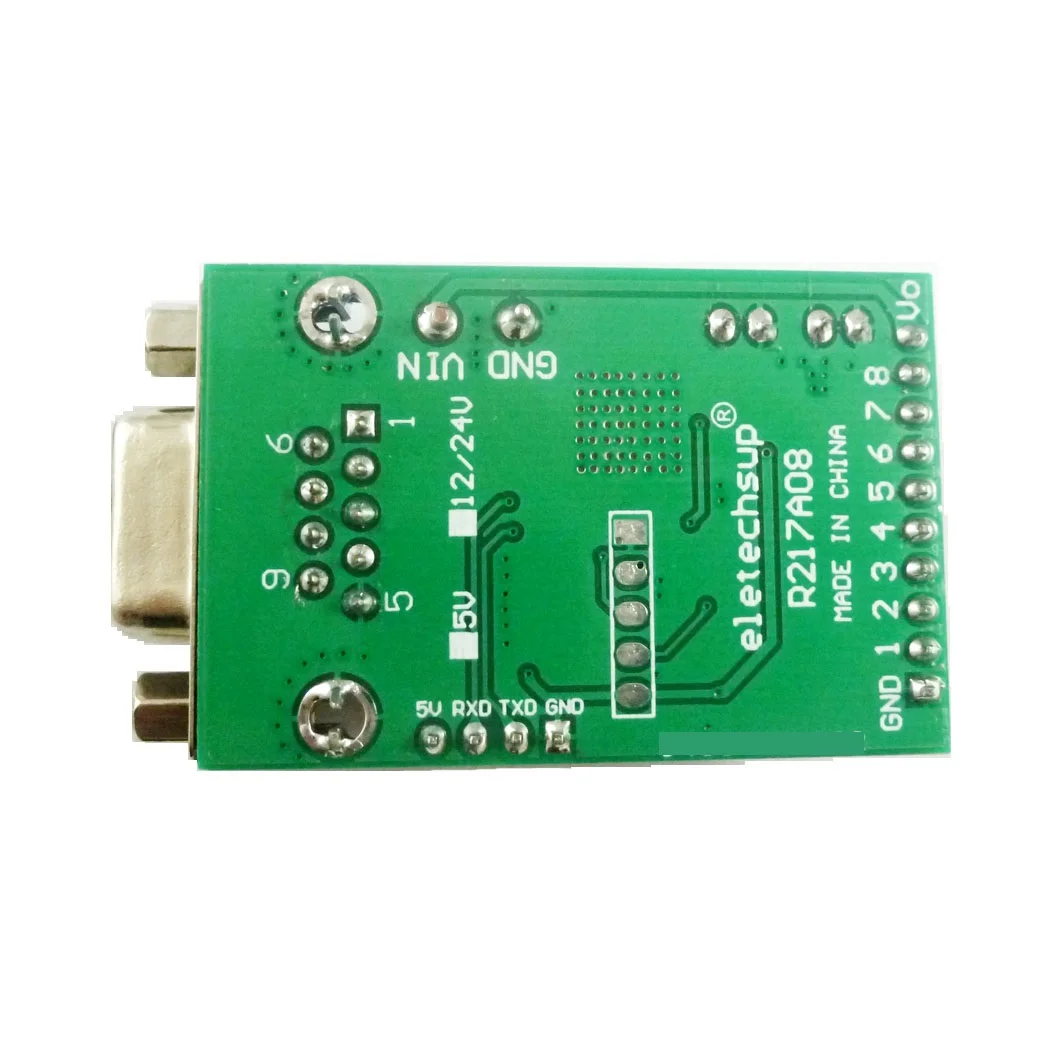

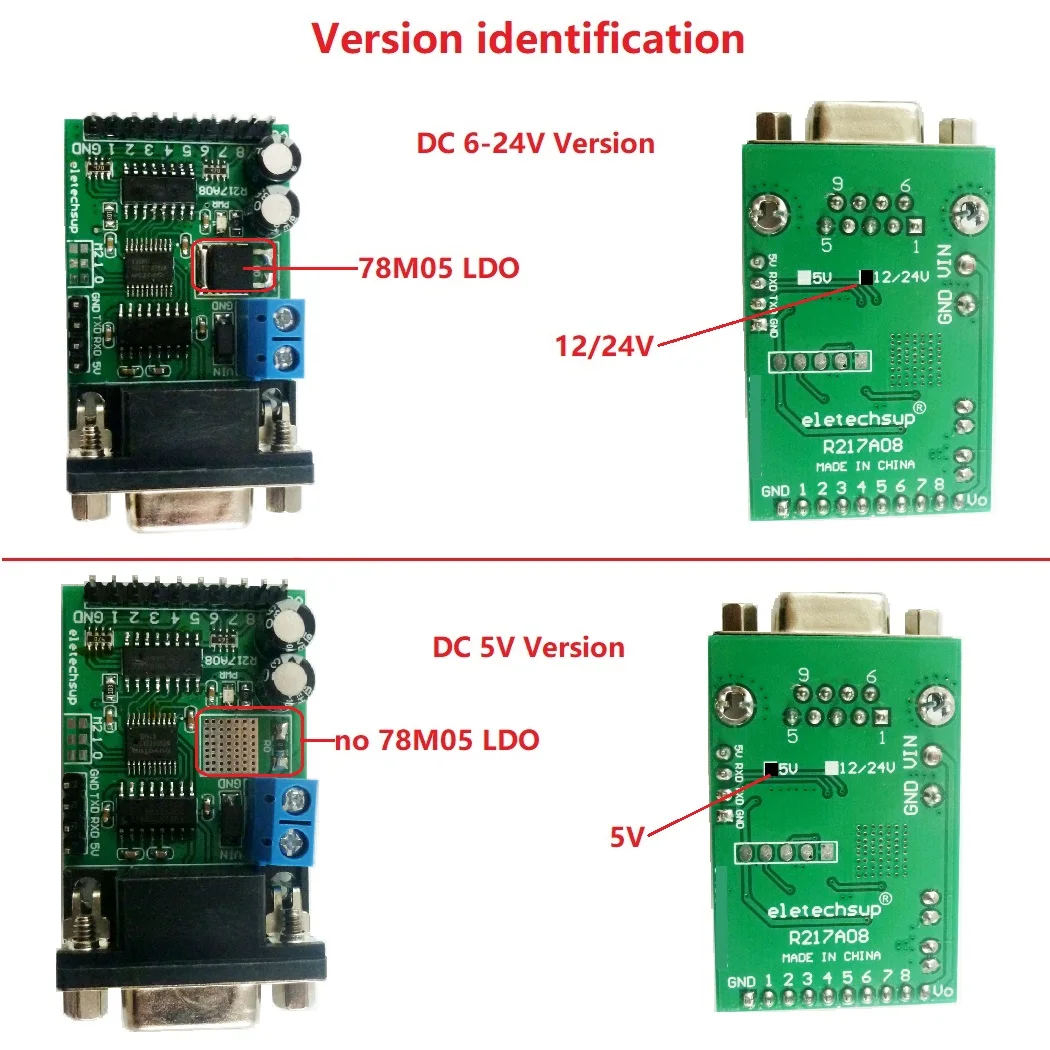

Идентификация версии:6-24V версия поставляется с 78M05 чип, и с обратной стороны печатной платы наклеивается этикетка 12/24V.Версия 5 В не имеет чипа 78M05, а задняя часть платы PCB маркируется как 5 В.
