Плата отправки
Строки TX_C1 и new TX_C2 перечислены ниже. Выберите соответствующую версию в соответствии с последовательностью линий на конце получения. Возьмите версию TX_C1 с нашей платой приема

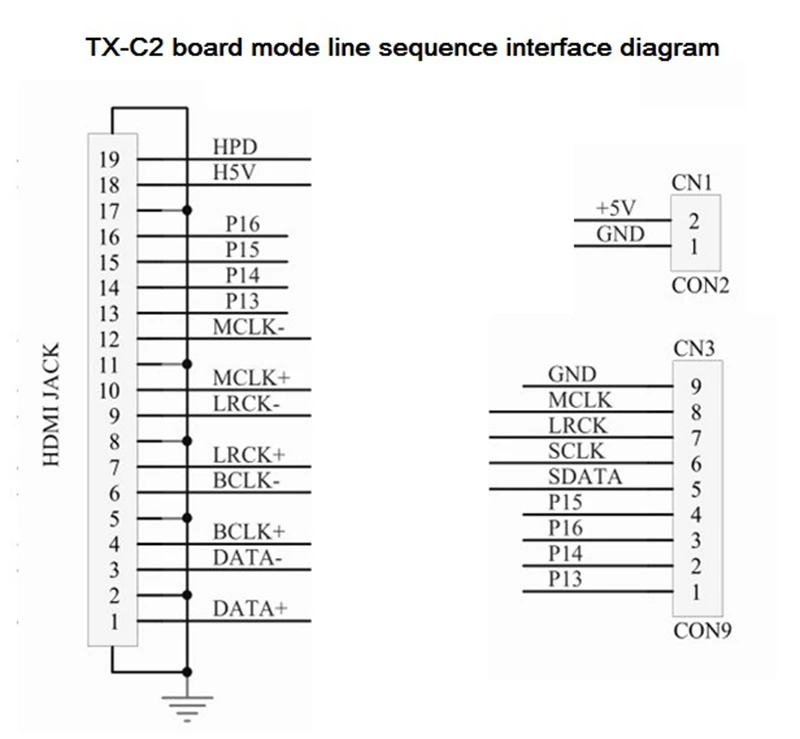

Последовательная диаграмма TX_C2 Edition

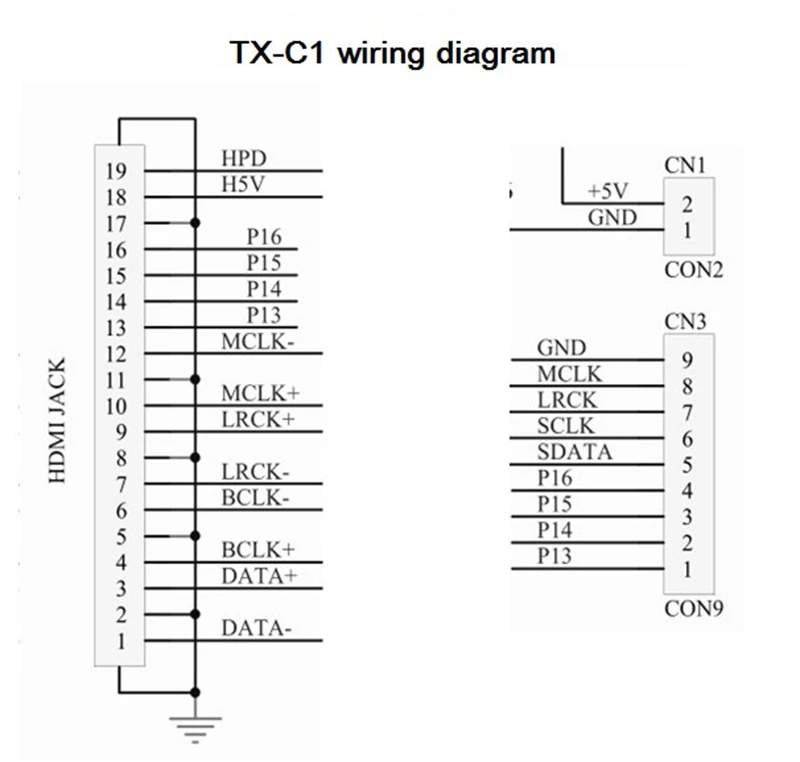

Последовательная диаграмма TX_C1 Edition

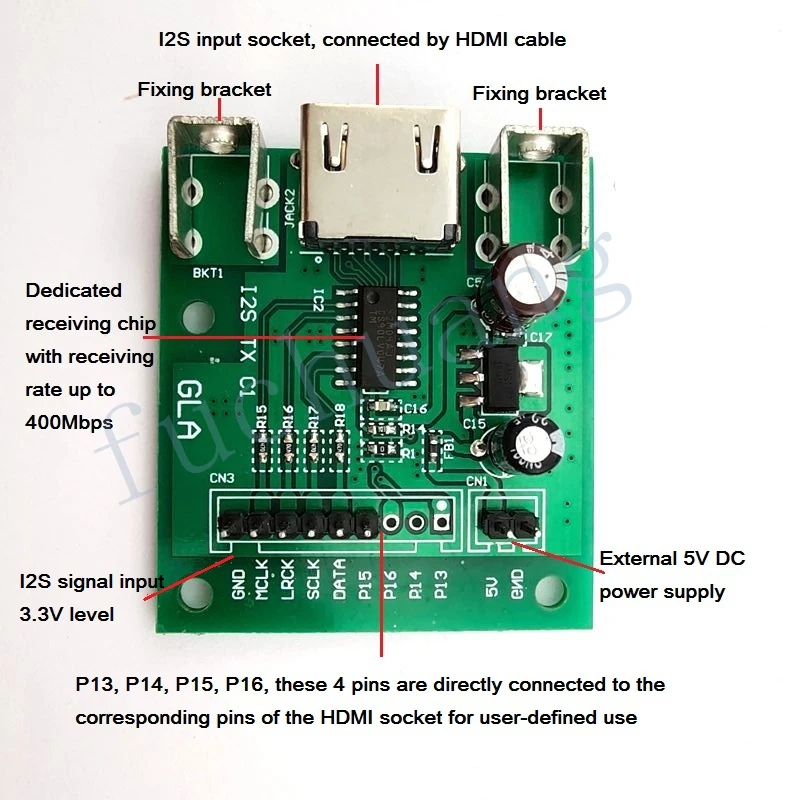

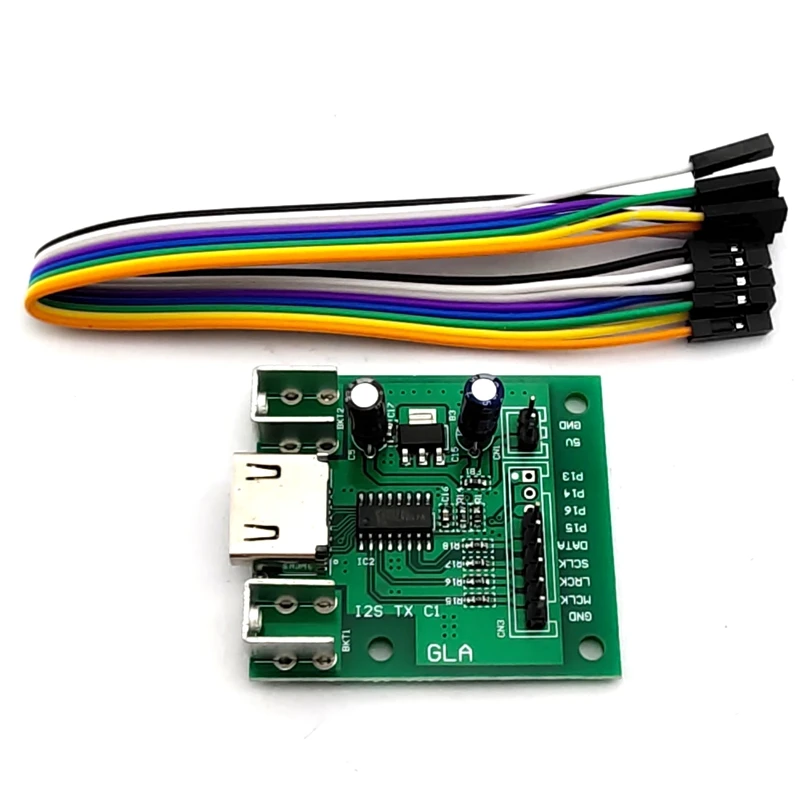

Сигнал I2S (IIS) плата трансмиссии поддерживает передачу сигнала DSD, принимает гнездо HDMI, а контакты P13, P14, P15 и P16 гнезда напрямую вытянуты, что удобно для пользователя в настройках. Размер пластины: 43 мм * 48 мм Источник питания: 5 В постоянного тока Уровень входного сигнала: 3,3 В
Примечание: Не используется для входа интерфейса HDMI усилителя мощности, телевизора и т. д.
Продукция, разработанная нашей компанией.

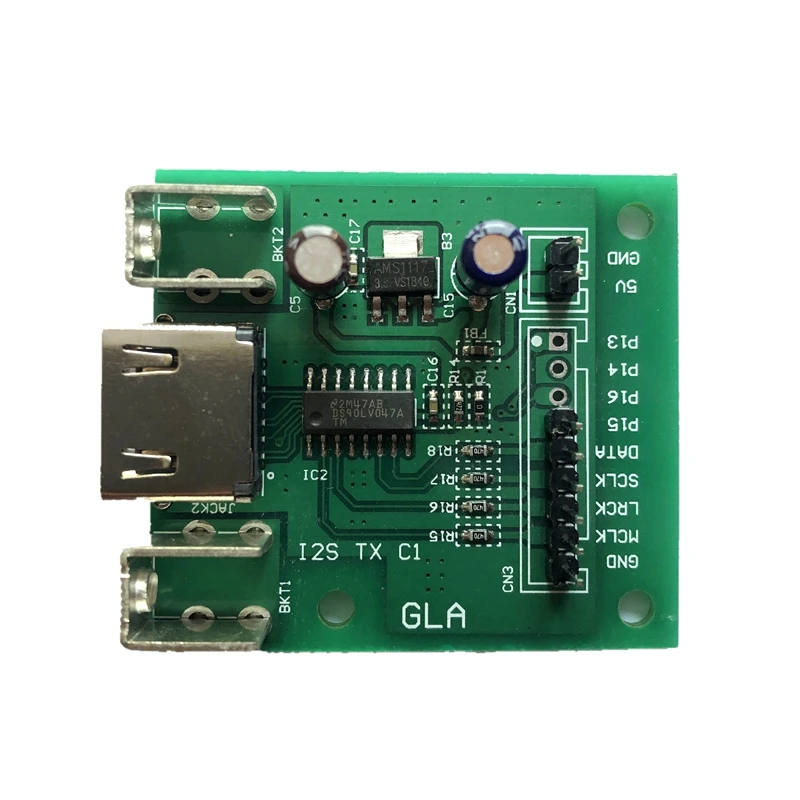

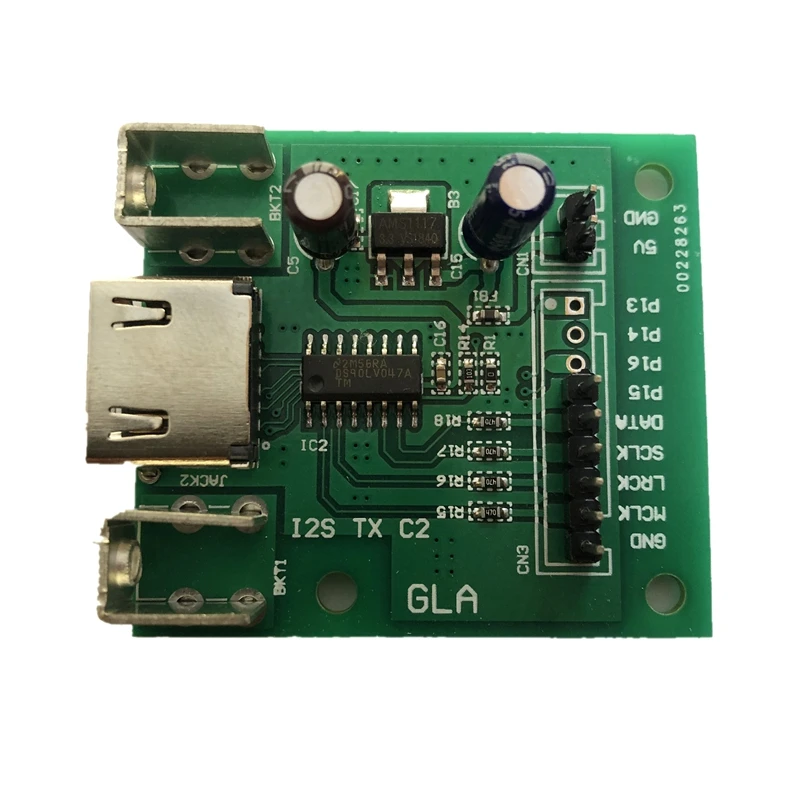

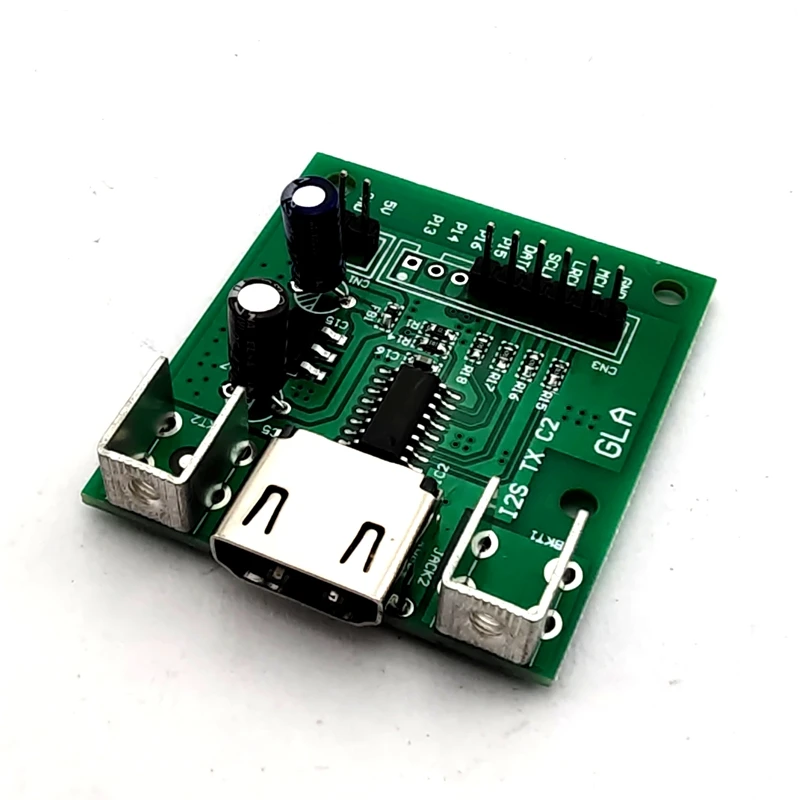

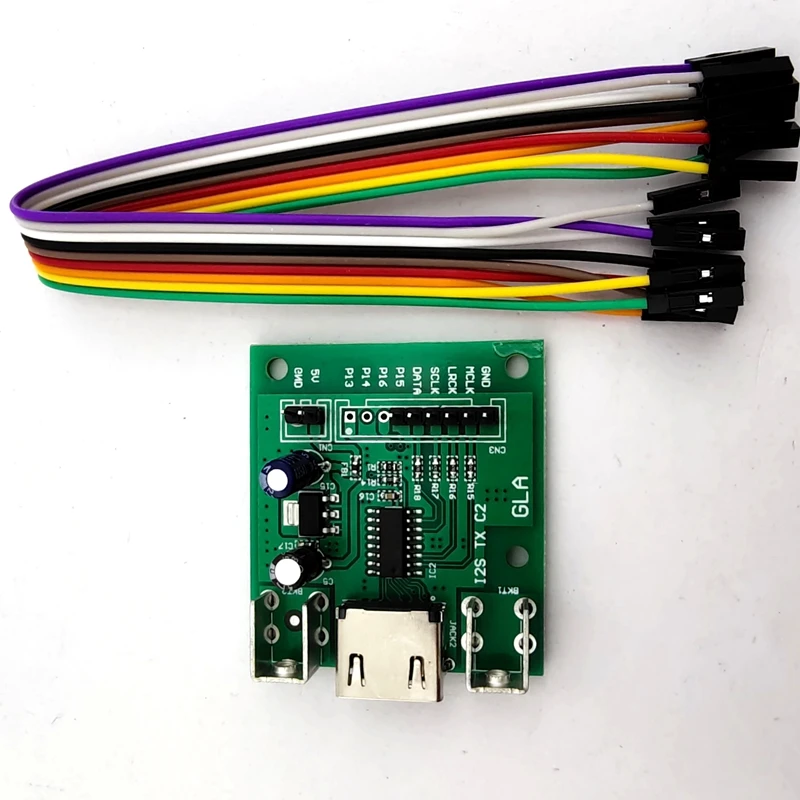

Если вы хотите добиться 100% наилучших результатов. Затем используйте версию отправки и версию получения вместе. Передающая версия имеет две модели: TX-C1, TX-C2, а приемная версия также имеет две модели: RX-C1, RX-C2, Примечание: для достижения 100% наилучших результатов. Для использования продукта: TX-C1 для передачи и RX-C1 для приемника. Версия должна соответствовать (TX-C1-> RX-C1) (TX-C2-> RX-C2)
