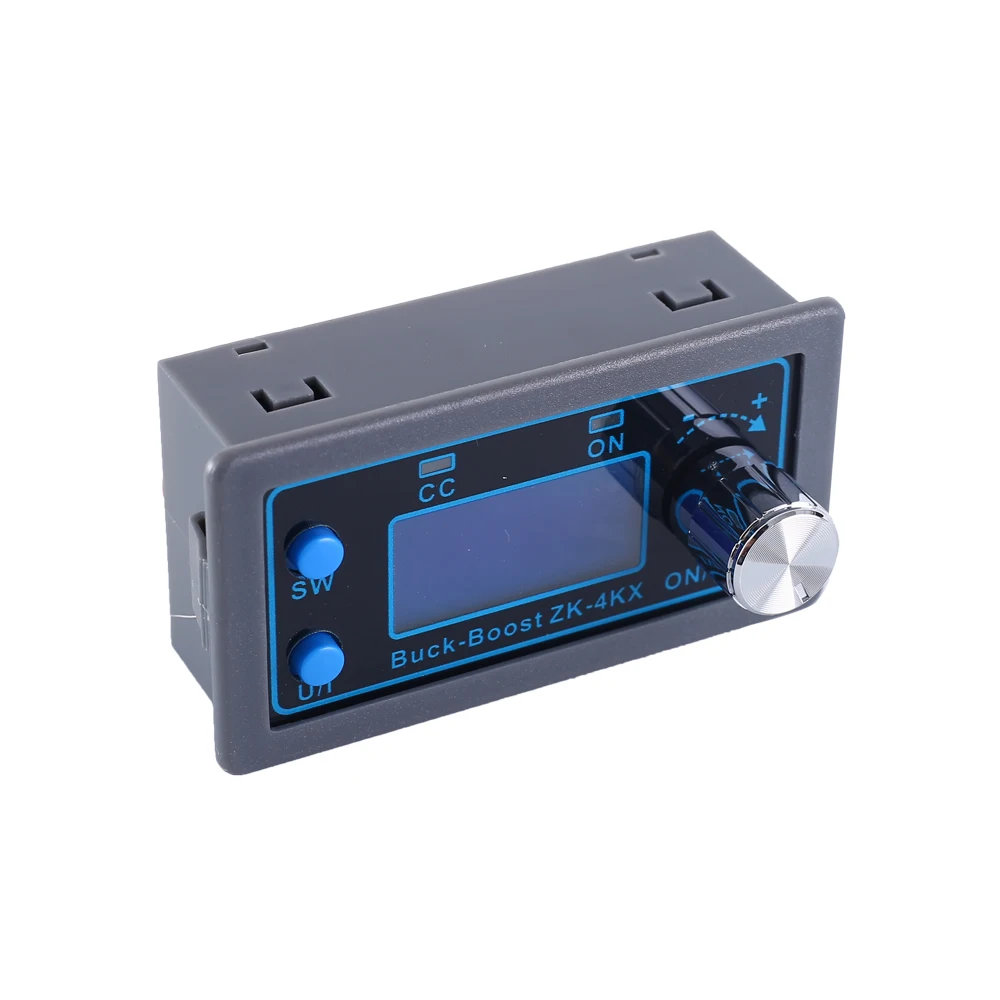

1. Описание:
ZK-4KX-это DC-DC регулируемое постоянное напряжение постоянного тока, Автоматический Бак-Повышающий Модуль питания с ЖК-дисплеем. HD дисплей Входное напряжение и выходное напряжение, ток, мощность, состояние дисплея, емкость, энергия и время. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения требований. Может использоваться как обычный модуль питания buck, Зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный.
Он поддерживает солнечную зарядку и может быть подключен к солнечной батарее.

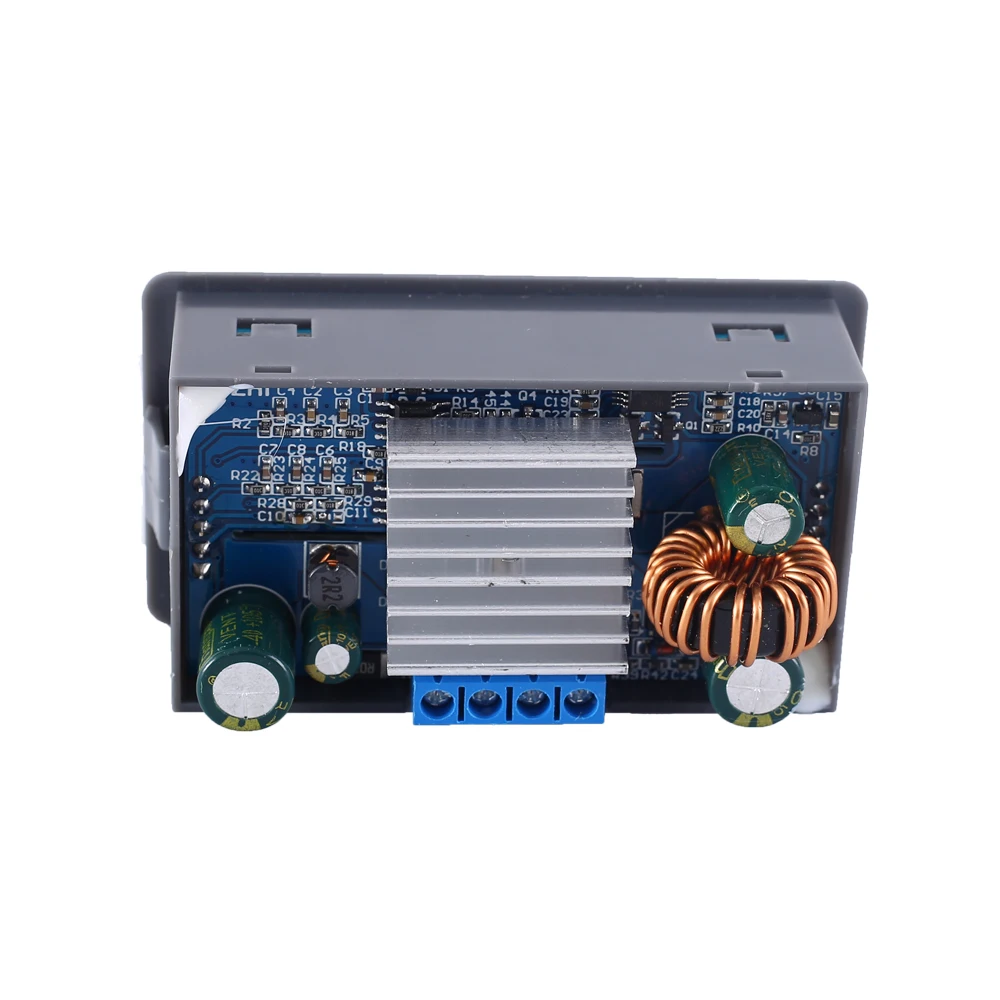

2. Особенности:

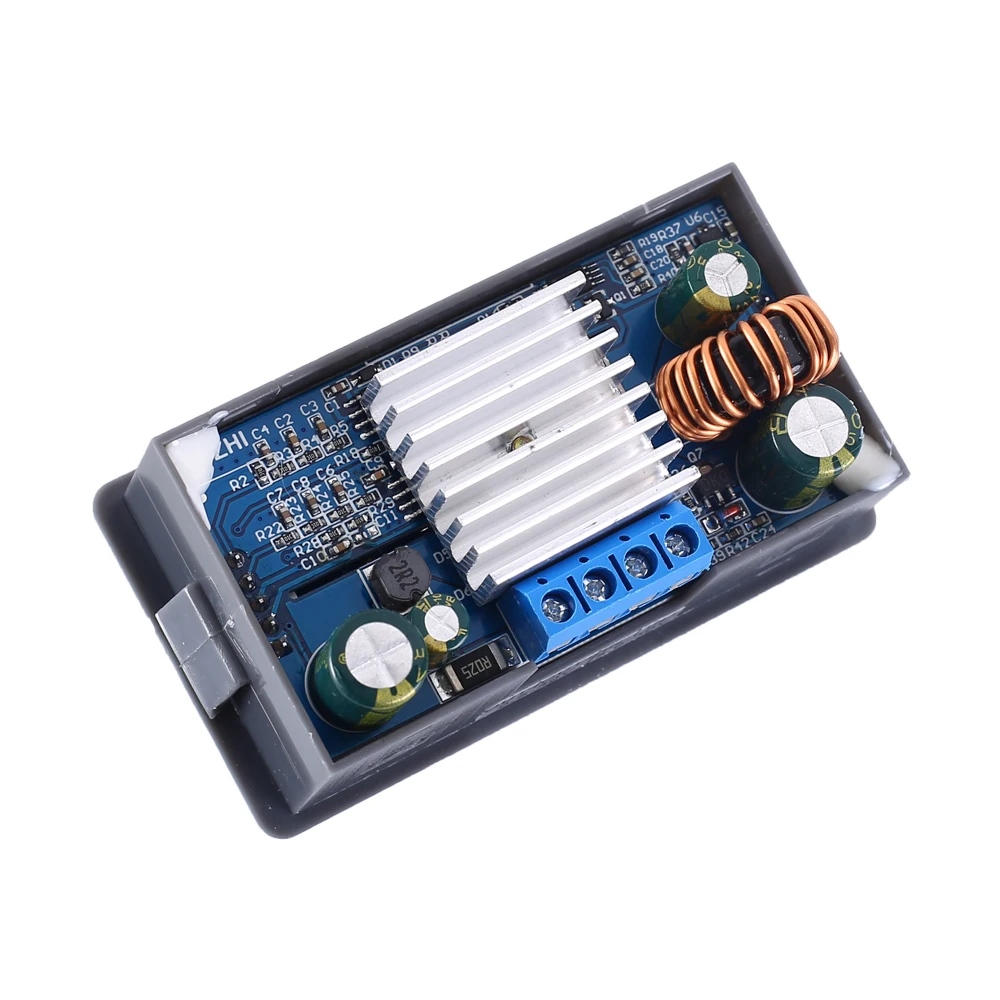

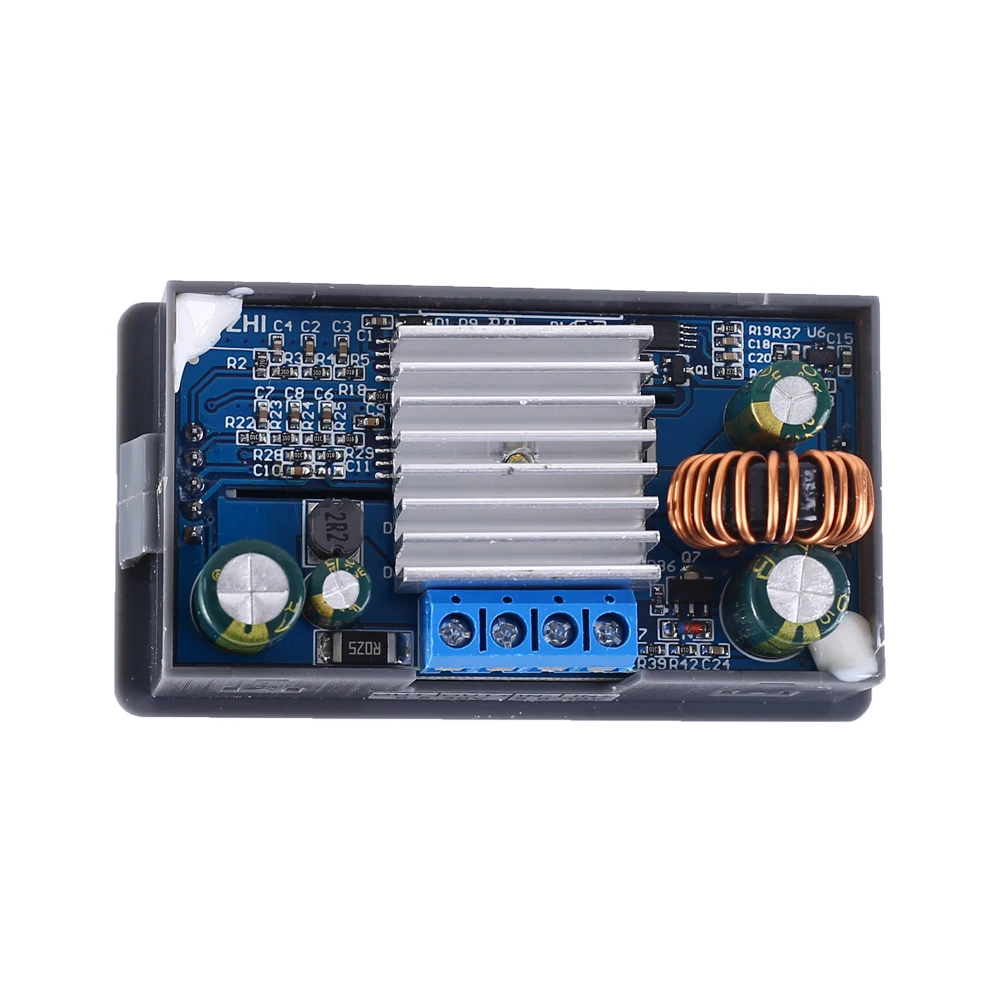

1>. Высококачественный радиатор
2>. Несколько параметров отображаются одновременно
3>. Включен/отключен выход
4>. Автоматический бак/повышающее напряжение
5>. Постоянное напряжение постоянного тока на выходе
6>. Солнечная зарядка
7>. Входная защита от обратного хода
8>. Выходная защита от обратного потока
9>. Защита от напряжения
10>. Защита от перенапряжения
11>. Защита от перегрузки по току
12>. Защита от перегрева
13>. Защита от перегрева
14>. Защита таймаута
15>. Защита от избыточной емкости
16>. Отображение входного напряжения
17>. Отображение выходного напряжения, тока, мощности
18>. Индикатор рабочего состояния

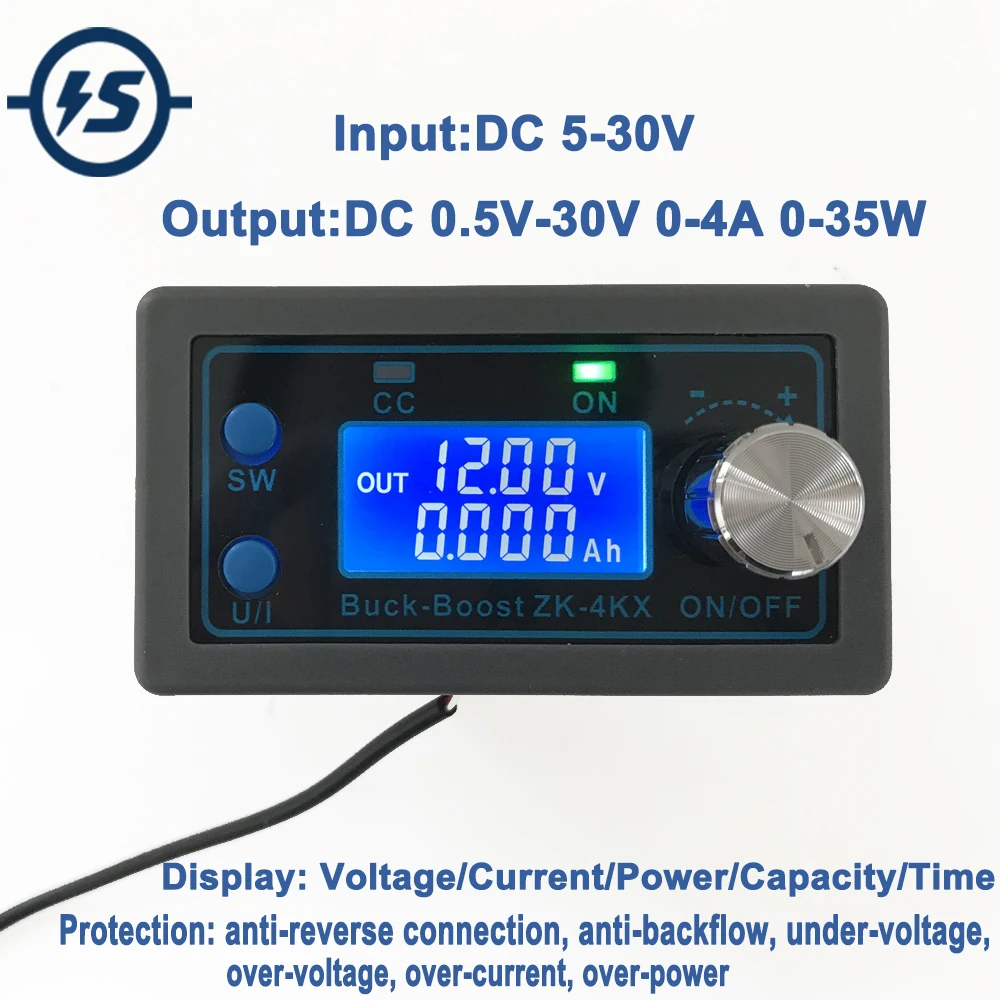

3. Параметры:
1>. Название продукта: ZK-4KX DC-DC понижающий блок питания
2>. Номер товара: ZK-4KX
3>. Рабочее напряжение: 5 В-30 В постоянного тока
4>. Выходное напряжение: DC 0,5 V-30V
5>. Выходная мощность: 50 Вт (макс. и нужен вентилятор. По умолчанию 35 Вт)
6>. Выходной ток: 4A (макс.)
7>. Напряжение Дисплей Разрешение: 0,01 V
8>. Разрешение дисплея напряжения: 0.001A
9>. Эффективность преобразования: около 88%
10>. Рабочая частота: 180 кГц
11>. Диапазон рабочих температур:-20 ℃ ~ 100 ℃
12>. Диапазон рабочей влажности: 0%-95% относительной влажности

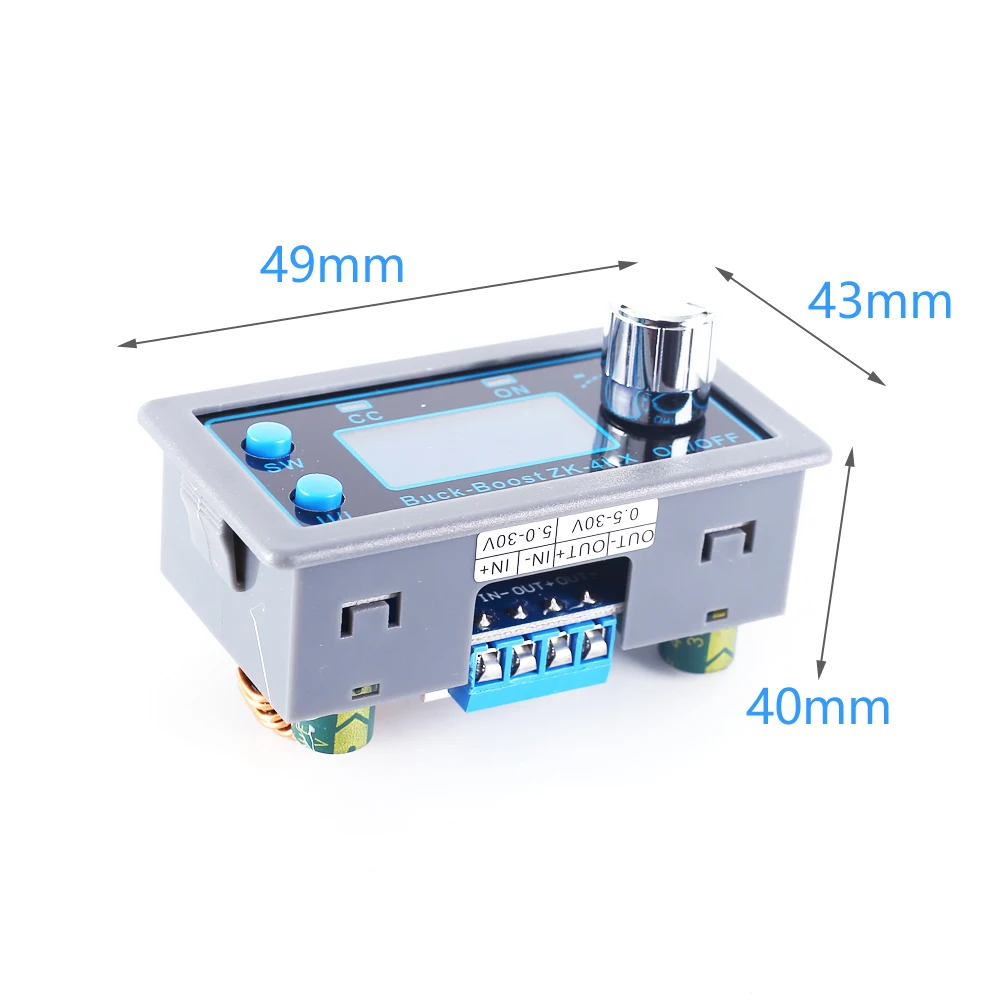

13>. Размер: 79*43*49 мм

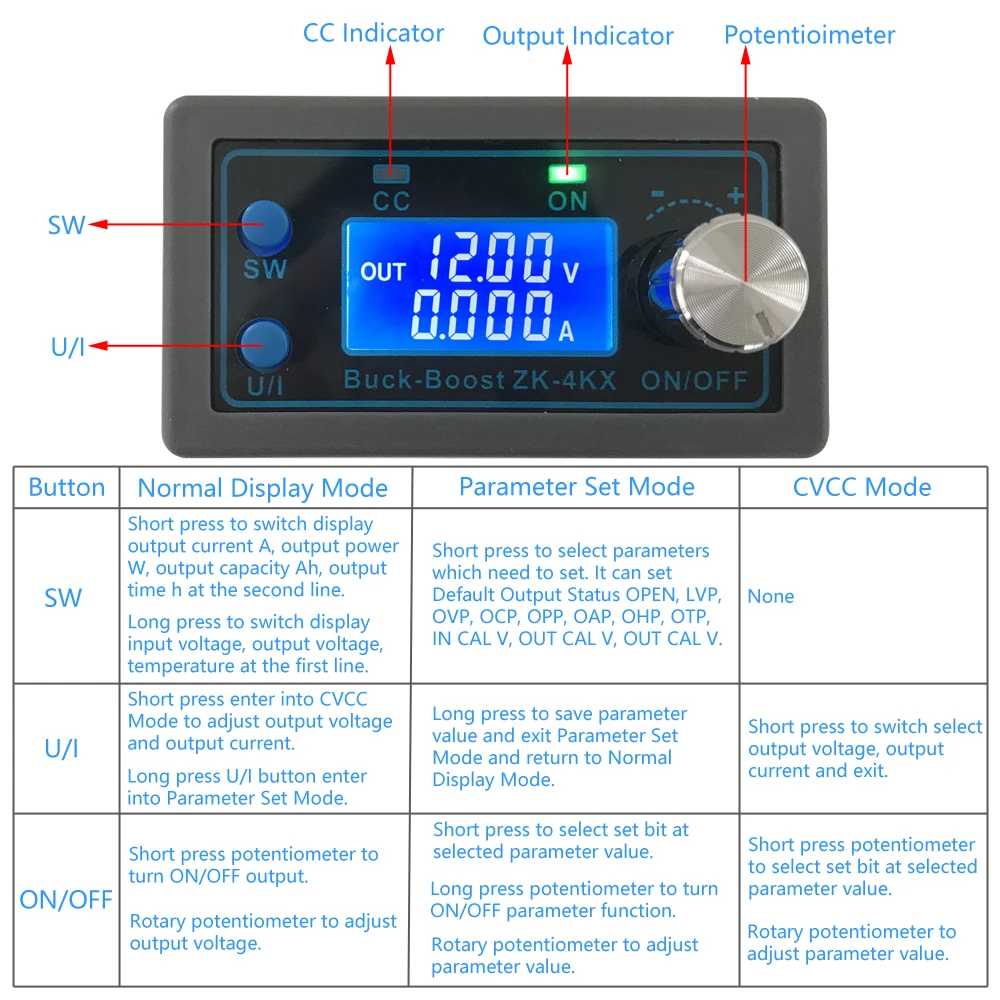

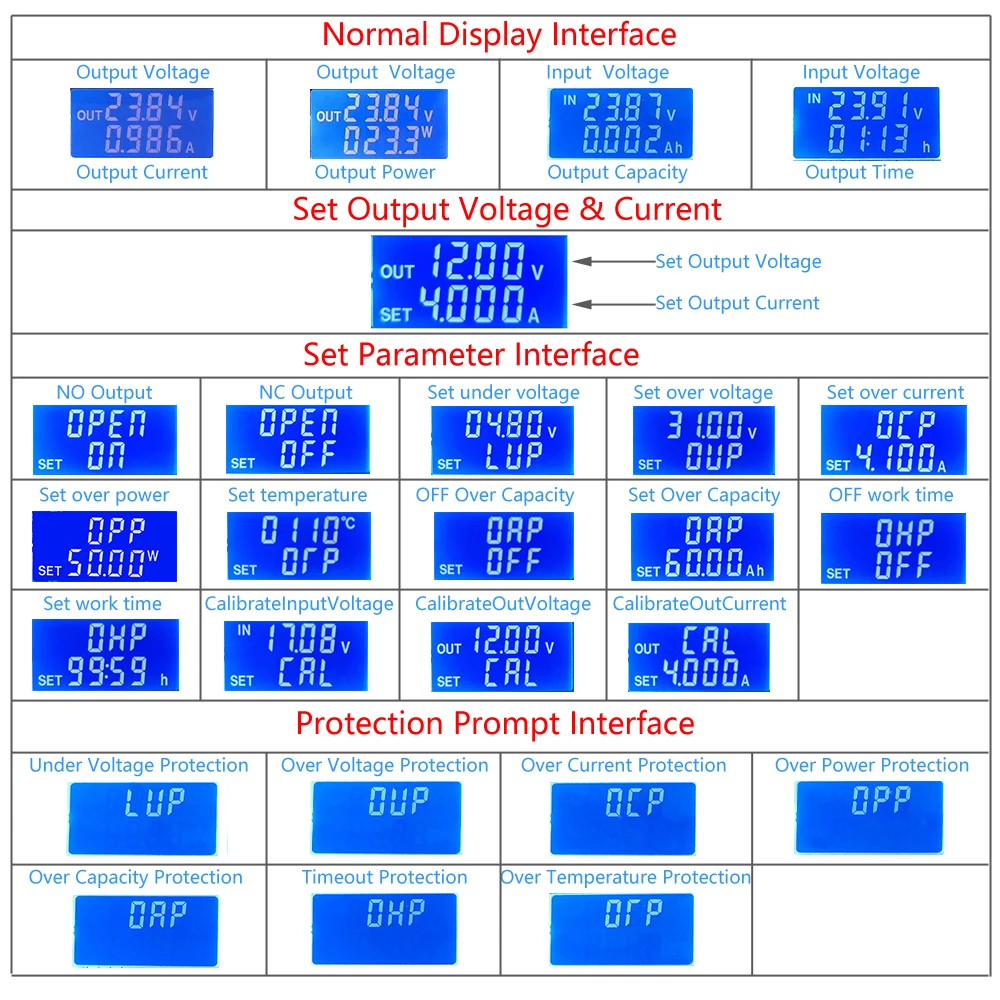

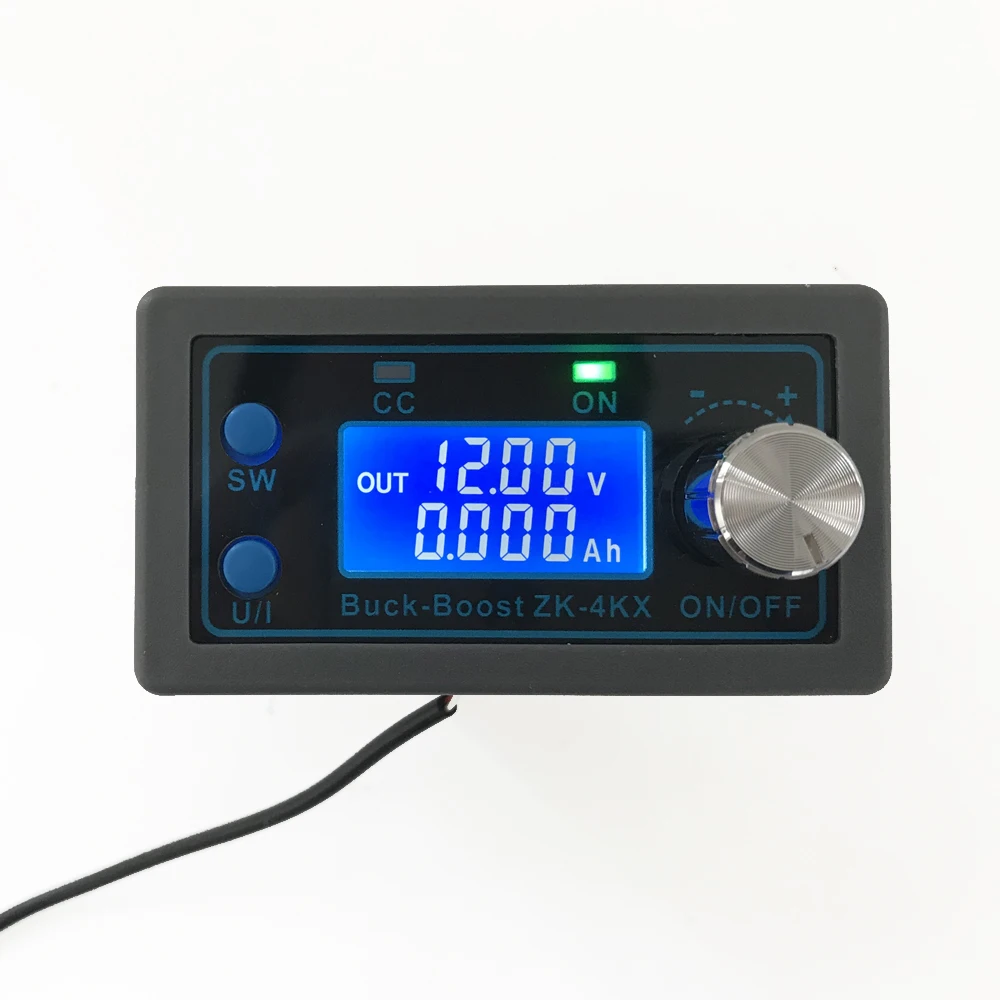

4. Обычный режим отображения:
1>. Стандартный дисплей по умолчанию.
2>. Длительное нажатие означает, что нужно держать нажатие более 2 секунд.
3>. Короткое нажатие кнопки SW для переключения отображения выходного тока A, выходной мощности W, выходной мощности Ah, выходного времени h на второй линии.
4>. Нажмите кнопку SW, чтобы переключить отображение входного напряжения, выходного напряжения, температуры на первой линии.
5>. Короткое нажатие кнопки U/I введите в режим CVCC для регулировки выходного напряжения и выходного тока.
6>. Нажмите кнопку U/I, чтобы войти в режим настройки параметров.
7>. Короткое нажатие потенциометра для включения/выключения выхода.
8>. Поворотный потенциометр для регулировки выходного напряжения.
5. Режим набора параметров:
1>. Короткое нажатие кнопки SW для выбора параметров, которые необходимо установить. Он может установить статус выхода по умолчанию, LVP, OVP, OCP, OPP, OAP, OHP, OTP, в CAL V, OUT CAL V, OUT CAL V.
2>. Нажмите кнопку U/I, чтобы сохранить значение параметра и режим набора параметров выхода и вернуться в обычный режим отображения.
3>. Короткое нажатие потенциометра для выбора набора бит по выбранному значению параметра.
4>. Длинное нажатие потенциометра для включения/выключения функции параметров, если это необходимо.
5>. Поворотный потенциометр для регулировки значения параметра.
6>. Выходной статус открыт. Он используется для установки выходного статуса при включении питания.
7>.LVP. Используется для установки входного напряжения под значением защиты.
8>.OVP. Используется для установки выходного значения защиты от перенапряжения.
9>.OCP. Используется для установки выходного значения перегрузки по току.
10>.OPP. Он используется для установки выходной мощности над значением защиты. Эта функция может быть отключена.
11>.OAP. Используется для установки максимальной выходной мощности. Эта функция может быть отключена.
12>.OHP. Используется для установки максимального времени работы.
13>.OTP. Используется для установки максимальной рабочей температуры.
14>. В CAL V: используется для калибровки входного напряжения. Примечание: допустимо только для напряжений более 12 В.
15>.OUT CAL V: используется для калибровки выходного напряжения. Примечание: допустимо только для напряжений более 12 В.
16>.OUT CAL A: используется для калибровки выходного значения тока. Примечание: действителен только для тока более 1 А.
6. Режим CVCC:
1>. Режим CVCC используется для регулировки выходного напряжения и выходного тока.
2>. Короткое нажатие кнопки U/I для переключения выбора выходного напряжения, выходного тока и выхода.
3>. Короткое нажатие потенциометра для выбора набора бит по выбранному значению параметра.
4>. Поворотный потенциометр для регулировки значения параметра.
7. Вспомогательная функция:
1>. Емкость и время работы статистики: работа статистики начинается при включении вывода, а статистики остановлена при включении в следующий раз.
2>. Установите максимальную выходную мощность OAH:ZK-4KX выключенный выход и ЖК-дисплей мигает OAH, когда значение емкости статистики больше, чем установить максимальное значение OAH, Если включена функция OAH. Автоматическая очистка статистики емкости после того, как сигнал тревоги будет очищен. ZK-4KX автоматически подсчитывает, включен ли OAH. Но выход не будет отключен, если отключена функция OAH.
4>. Установите максимальное время работы OHP:ZK-4KX отключен выход и ЖК-дисплей мигает OHP, когда время работы статистики больше, чем установить максимальное значение OHP, если включена функция OHP. Автоматическая очистка статистики рабочего времени после того, как будильник будет очищен. ZK-4KX автоматически подсчитывает, включен ли OHP или нет. Но выход не будет отключен, если отключена функция OHP. Это режим обратного отсчета, если включен OHP.
5>.CC дисплей: CC индикатор включится, если выходной ток достигнет установленного значения тока.
8. Механизм защиты:
1>.ZK-4KX Поддерживает обратную защиту на входном терминале.
2>.ZK-4KX Поддерживает защиту от обратного потока на выходном терминале.
3>.LVP под защитой напряжения. По умолчанию защита значение 4,8 V и заданного диапазона DC 4,8 V ~ 30V регулируемый. Экран будет отображать OVP и мигать после запуска защиты от перенапряжения. В тесте на разрядку батареи установка соответствующего LVP может эффективно предотвратить чрезмерную разрядку батареи, чтобы не повредить батарею.
3>. Защита от перенапряжения OVP. По умолчанию защита значение 31V и заданного диапазона DC 0,5 V ~ 31V регулируемый. Но пользователь может изменить значения по мере необходимости. Экран будет отображать OVP и мигать после запуска защиты от перенапряжения.
4>. Защита от перегрузки по току. По умолчанию защита значение 4.10A и заданного диапазона является 0A ~ 4,1 V регулируемый. Но пользователь может изменить значения по мере необходимости. Экран будет отображать OCP и мигать после запуска защиты от перегрузки по току.
5>.OPP Защита от превышения мощности. Значение защиты по умолчанию 35 Вт и Диапазон установки 0 Вт ~ 50 Вт регулируется. Но пользователь может изменить значения по мере необходимости. Экран будет отображать OPP и мигать после запуска защиты от превышения мощности.
6>. Защита от перенапряжения. Функция защиты по умолчанию отключена. Но пользователь может изменить значения по мере необходимости и пользователь может включить и установить диапазон 0Ah ~ 60Ah. Экран будет отображать OAP и мигать после запуска защиты от превышения емкости.
7>. ПОГ предохранение от перерыва. Функция защиты по умолчанию отключена. Но пользователь может изменить значения по мере необходимости и пользователь может включить и установить диапазон 00:00h ~ 99:59h. Экран будет отображать OAP и мигать после запуска защиты от превышения емкости.
8>.OTP защита от перегрева. Значение защиты по умолчанию составляет 110 ℃ и Диапазон установки 80 ℃ ~ 110 ℃ регулируется. Экран будет отображать OTP и мигать после начала защиты от температуры.
9. Использование шагов:
1>. Как обычный шаг вверх/вниз Модуль питания:
1,1>. Подключите правильное входное напряжение на входном терминале;
1,2>. Поворотный потенциометр для установки выходного напряжения в соответствии с требованиями. ЖК-дисплей CV символ.
1,3> удерживайте нажатой потенциометр 1 секунду для регулировки выходного значения постоянного тока. Затем поворотный потенциометр для установки значения. ЖК-дисплей CC и набор символов.
1,4>. Тестирование и использование (например: Максимальный выходной ток модуля составляет 2А, если дисплей 2А на мультиметре. ЖК-дисплей будет отображать символ CC, если выход достигает 2А. В противном случае дисплей CV.)
1,5>. Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем выше ток, тем выше напряжение.
2>. Как зарядное устройство:
2,1>. Топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. Вызывает чрезмерный ток зарядки даже повреждает батарею. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключиться обратно на постоянное напряжение зарядки.
2,2>. Убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. Если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA.
2,3>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).
2,4>. Поворотный потенциометр для установки выходного напряжения в соответствии с требованиями. ЖК-дисплей CV символ.
2,5> удерживайте нажатой потенциометр 1 секунду для регулировки выходного значения постоянного тока. Затем поворотный потенциометр для установки значения. ЖК-дисплей CC и набор символов.
2,6>. Подключите аккумулятор к выходному терминалу и начните зарядку.
3>. Как мощный светодиодный драйвер постоянного тока:
3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.
3,2>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).
3,3>. Поворотный потенциометр для установки выходного напряжения в соответствии с требованиями. ЖК-дисплей CV символ.
3,4> удерживайте нажатой потенциометр 1 секунду для регулировки выходного значения постоянного тока. Затем поворотный потенциометр для установки значения. ЖК-дисплей CC и набор символов.
3,4>. Подключение светодиодный и тест.
10. Примечание:
1>. Необходимо добавить дополнительное охлаждающее оборудование, если выходной ток превышает 3 А или выходная мощность более 35 Вт.
2>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.
3>. Пожалуйста, подключите вход перед подключением батареи при использовании в качестве заряда и убедитесь, что выходное напряжение выше, чем напряжение батареи.
4>.'VIN-'и 'OUT-' не могут быть соединены вместе. В противном случае модуль не может поддерживать постоянный ток.
5>. Необходимо держать вход более 8 в, если требуется ZK-4KX выход максимальной мощности. Он просто может выводить около 15 Вт при входе 5 В.
6>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.
7>. Пожалуйста, понижайте выходную мощность, если модуль горячий.
8>. Перед использованием ознакомьтесь с руководством и описанием.
11. Применение:
1>. Обычный источник питания;
2>. Зарядное устройство;
3>. Светодиодный источник питания;
4>. Дисплей напряжения прибора;
5>. Измерительный прибор;
6>. Испытание цепи;
7>. Преобразование мощности.
12. Посылка:
1>.1 шт. ZK-4KX понижающий блок питания
