Умная электроника 84*48 84x84 ЖК-дисплей модуль монитора белая подсветка адаптер PCB Nokia 5110 экран для Arduino
Особенности:
Матричный ЖК-дисплей 84X84, может отображать 4 строки символов
Используйте последовательный интерфейс для связи с основным процессором, количество сигнальных линий интерфейса Значительно уменьшено, всего 8 сигнальных линий, включая питание и GND. Поддержка различных типов микроконтроллеров, таких как SPI, серийный режим MCS51 0 AVR. Скорость передачи данных до 4 Мбит/с, полная скорость записи данных без ожидания.
Можно использовать проводящий клей для подключения модуля к печатной плате без подключения кабеля. Металлические крючки на модуле могут закрепить модуль на печатной плате, что очень легко установить и заменить.
ЖК-контроллер/чип драйвера был привязан к ЖК-чипу, объем ЖК-дисплея небольшой
Низкий источник питания, рабочий ток в нормальной ситуации ниже 200 мкА и имеет режим отключения питания

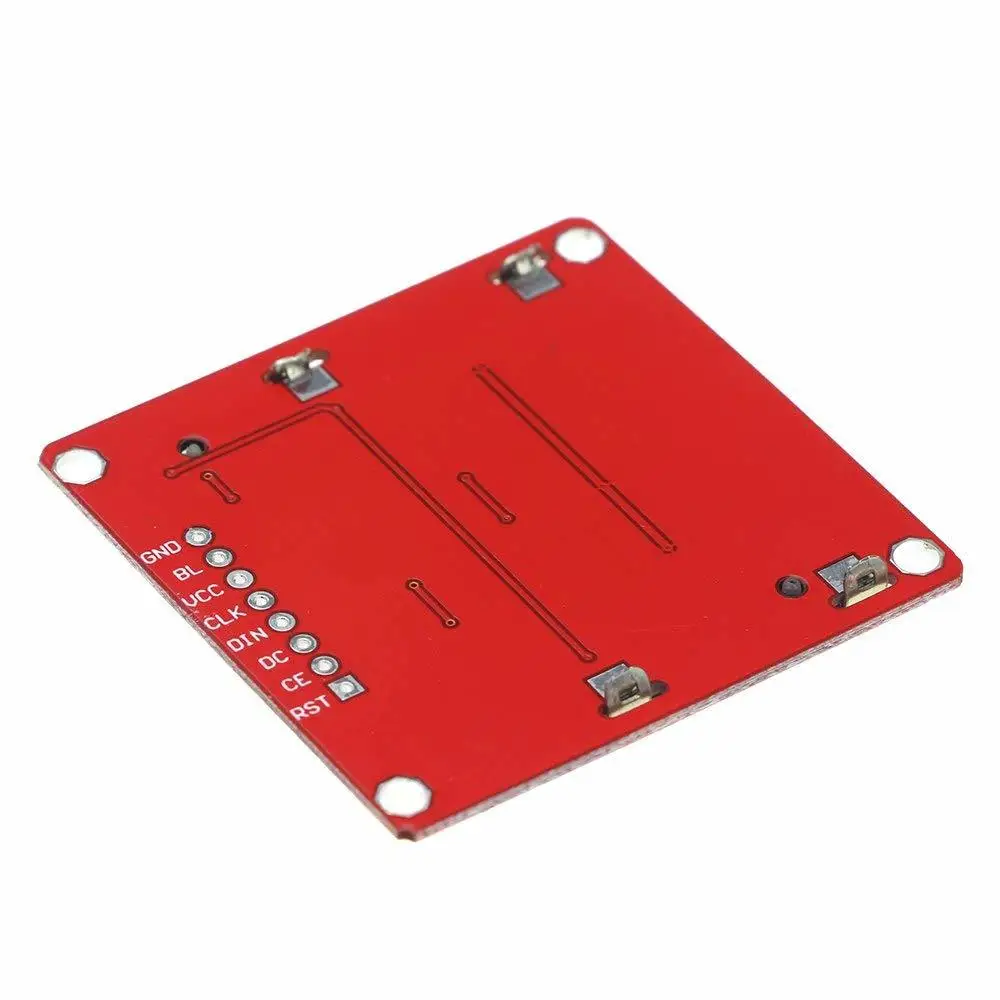

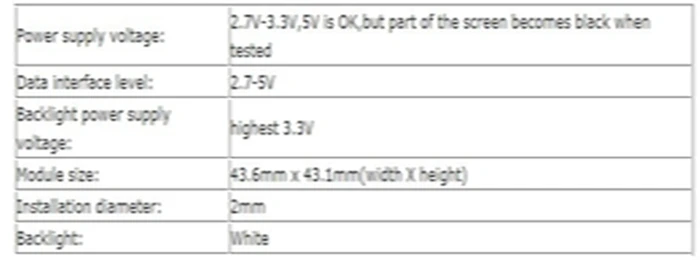

Спецификация:
RST --------- сброс
CE ------------ выбор чипа
DC ----------- выбор данных/команд
DIN ----------- последовательная линия передачи данных
CLK ------------ серийные часы
3,3 В ------------ VCC
Светильник --------- клемма управления подсветильник кой
GND ----------- отрицательное питание
Примечание:
Светильник связан с GND, подсветильник ка загорается.
Нужно, чтобы вы плотнее сжали экран и печатную плату, они могут ослабиться после доставки.
Используйте контроллер 3,3 В, иначе дисплей может быть довольно расплывчатым.

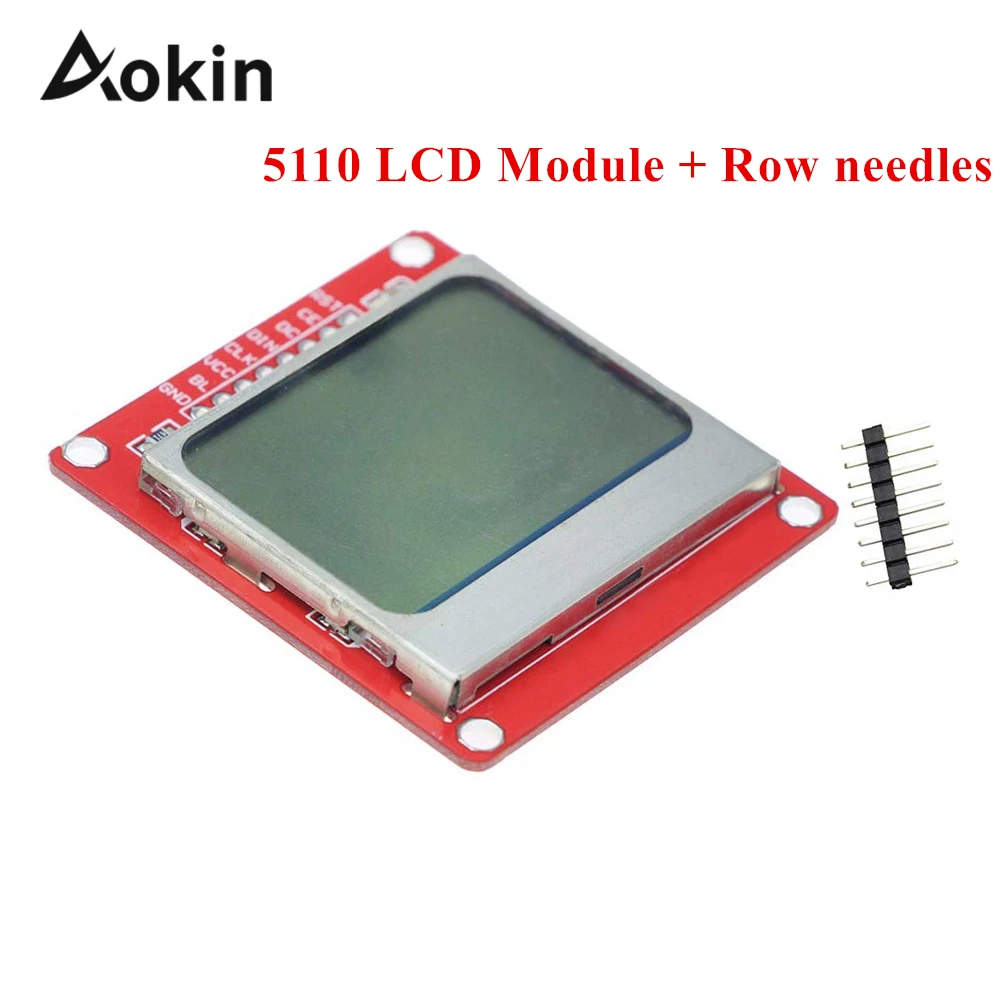

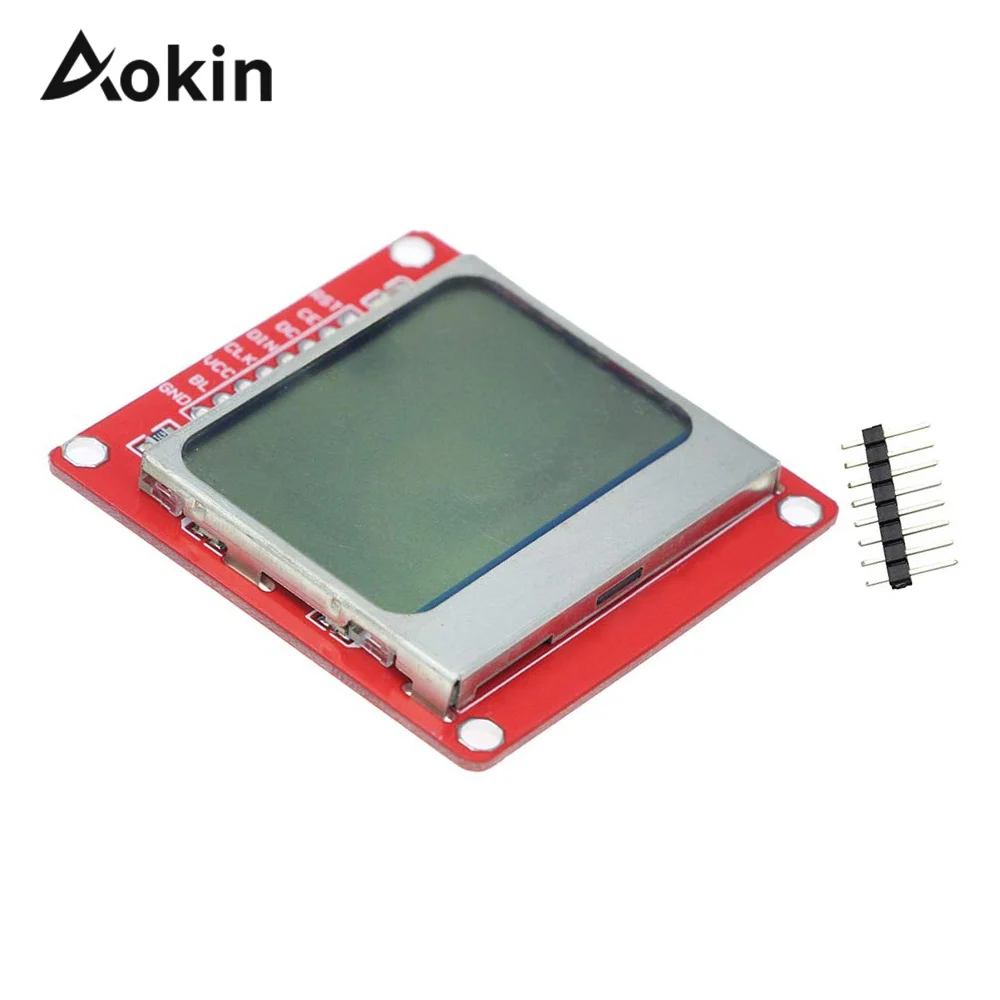

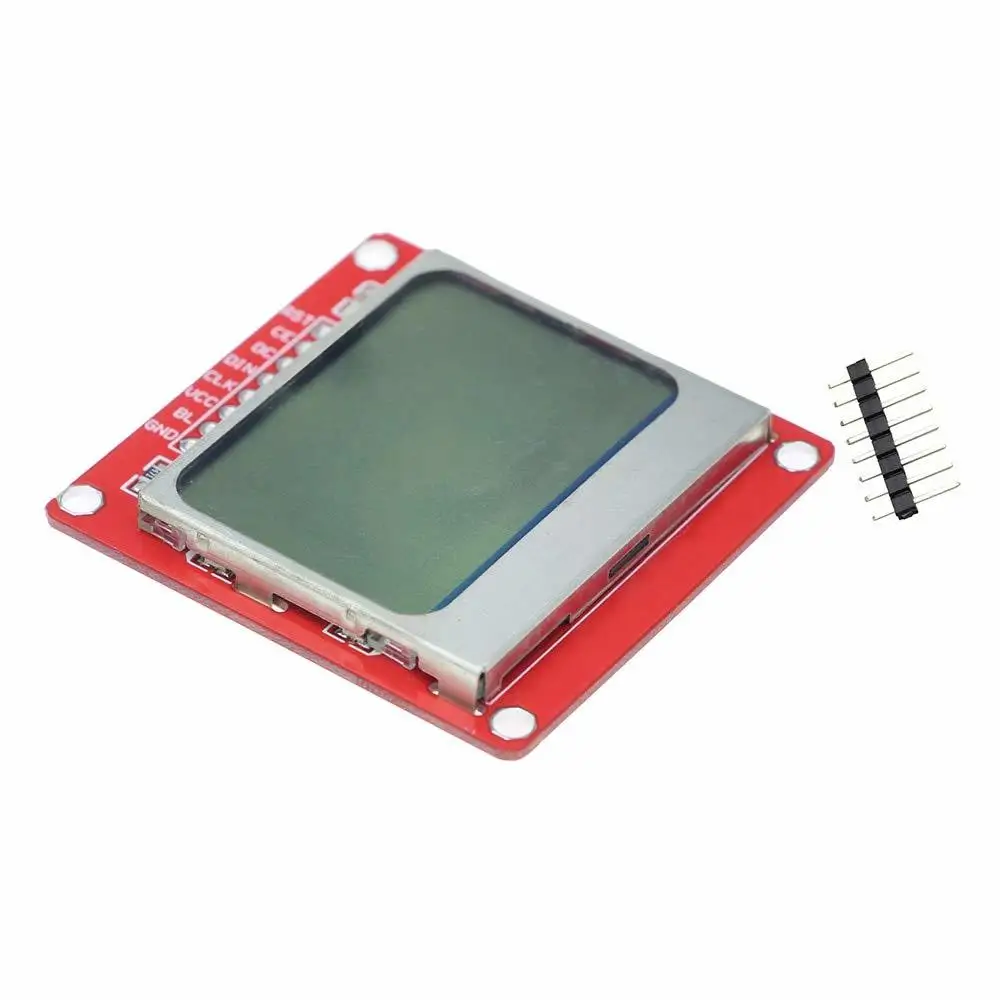

Модуль LCD5110:
