Последнее обновление: 23.03.2022
【Модуль введения 】
Ключевые слова:Мощность цикла, реле, двойное регулируемое время всасывания и отключения

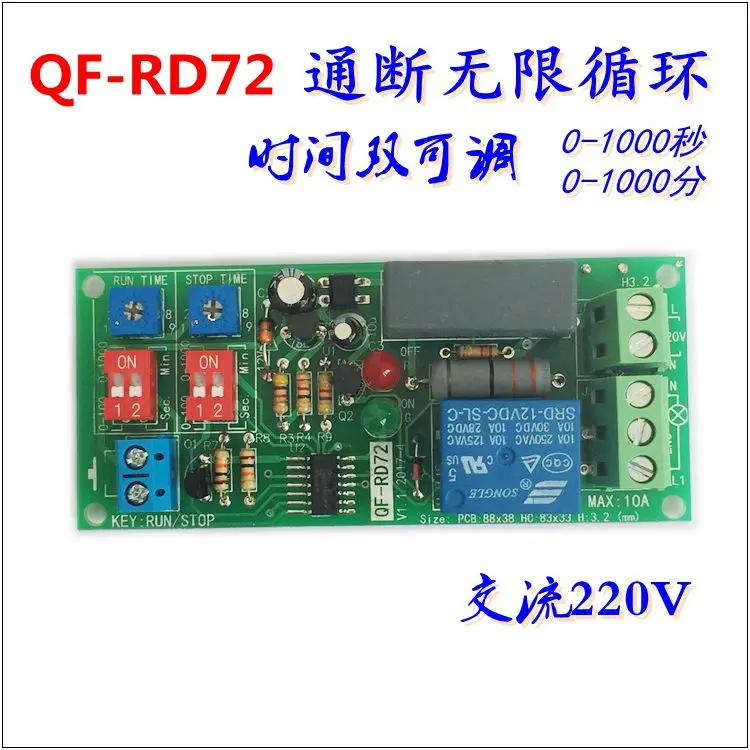

Название:220VCycle релейный модуль
Модель:QF-RD72
Функция:С функцией запуска/остановки, модуль переходит в бесконечный циклический режим после запуска, реле разбивается в соответствии с установленным временем.
【Технические параметры 】
Напряжение:Communication100V-250V, может быть used100в/110В/120В/127В/220В/230В/240В электричества.
Потребляемая мощность:<1,0 Вт
Выход:Активный выход, выходное напряжение такое же, как входное напряжение. Не превышайте максимальное напряжение 10 А.
Срок службы:10 универсальных действий
Вход:Вход пассивного переключателя, после запуска зеленый светильник будет светиться первым., остановитесь на красный светильник после остановки
Диапазон времени:0,5 Seconds-1000Minutes
Точность времени:Максимальный диапазон * 0,001, что is1000Level разрешение.
Вход (кнопка запуска):
Пассивный переключатель ввода, после запуска, зеленый светильник будет светиться первым., остановитесь на красный светильник после остановки.
-- Пусковой вход не является обязательным, вы можете короткие эти два клеммы с проводами. Это осуществит неограниченную циркуляцию при включении питания., не требуется кнопка.
Размер:Длина 88 мм * ширина 38 мм * высота 22 мм
Отверстие винта:Центр расстояния 83 мм * 33 мм, aperture3.2мм
Поддерживающий Корпус:Корпус может быть purchasedQF-2 #, нужно покупать отдельно,Пожалуйста, обратите особое внимание на то, что печатная плата может быть установлена только на длинной стороне. 2A Винт, размер печатной платы слишком мал, чтобы винт fit4A, будьте внимательны. Связь корпуса:Https://item.taobao.com/item.htm?id=528300475315
【Terminal】
<-- LCity electronitylline (FireWire) вход
<-- NCity electricityNLine (нулевая линия) вход
-->NLoadNLine, большинство электрических приборов не должны быть строго различимы
-->L1LoadLLine, большинство электрических приборов не должны быть строго различимы
-->LNCLConstant закрытый конец линии выхода, как правило, не подключен.
【Инструкция по эксплуатации 】
Время может быть установлено в режиме включения и выключения питания.

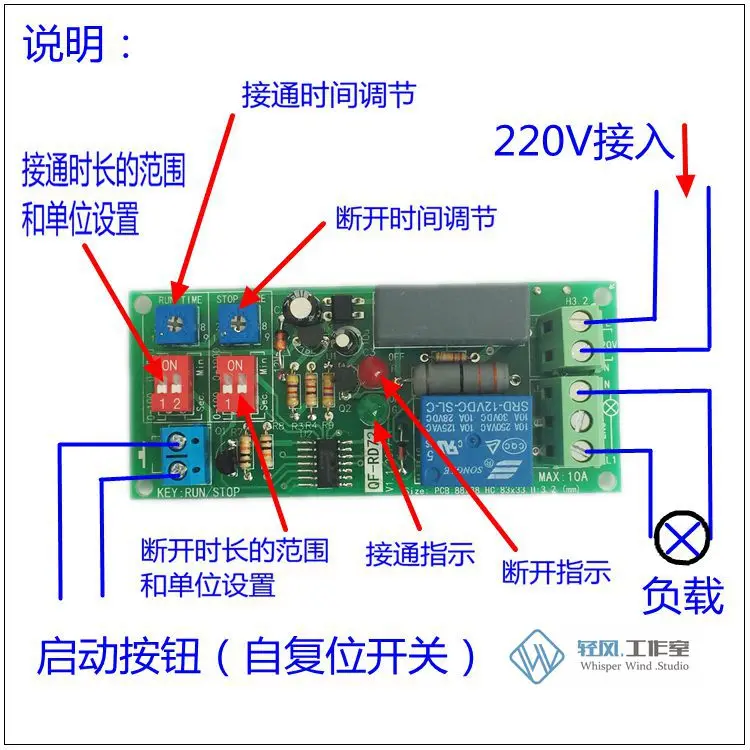

Смотрите физическую фотографию сзади, более интуитивное понимание методов работы.
1. Настройка длины времени:
Запуск времени потенциометра регулировка времени под идентификацией, по часовой стрелке для увеличения продолжительности, против часовой стрелки, чтобы сократить продолжительность.

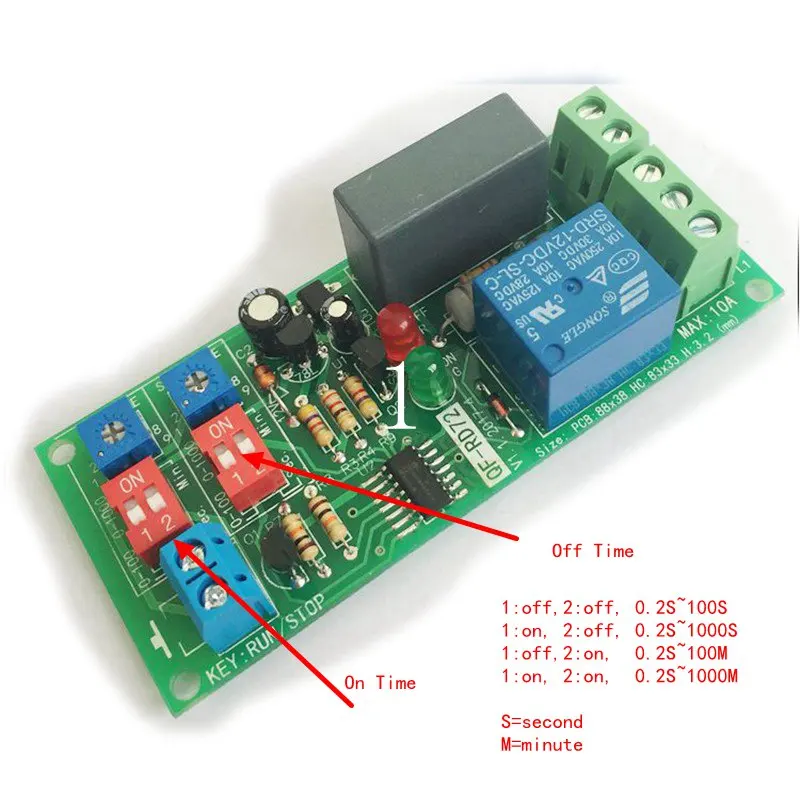

Левая сторона переключателя на диск потенциометра установлена для диапазона времени. Диапазон регулировки регулируемого сопротивления после набора номера is0-100; После набора номера диапазон is0-1000.
Правая сторона переключателя на диск потенциометра настроена для устройства... Циферблат downSec. Указывает на то, что устройство-секунды; Циферблат upMin. Указывает, что устройство-минуты.
2. Параметры длины:
Выкл Время регулировки потенциометра при идентификации, по часовой стрелке для увеличенной длительности, против часовой стрелки, чтобы сократить продолжительность.
Левая сторона переключателя на диск потенциометра установлена для диапазона времени. Диапазон регулировки регулируемого сопротивления после набора номера is0-100; После набора номера диапазон is0-1000.
Правая сторона переключателя циферблата потенциометра установлена для блока... Циферблат downSec. Указывает, что устройство-секунды; Циферблат upMin. Указывает, что устройство-минуты.
3. Кнопка запуска:
Доступ к кнопке самосброса, нажмите его, переключитесь на зеленый светильник, показывает состояние работы, модуль будет автоматически работать в соответствии с установленными временем работы и временем остановки. Бесконечный цикл. Нажмите кнопку запуска снова, модуль переключится на красный светильник, указывает, что он находится в состоянии остановки.
4. Пример настройки времени:
Спрос: Подключение 20 секунд, отключение 30 минут, бесконечный цикл.
Настройки:
(1). Наберите время работы range0-100;
(2). Наберите время работы до секунд;
(3). Поверните время работы потенциометром 20, то есть, left20/100 расположение;
(4). Наберите вниз время остановки range0-100;
(5). Наберите блок времени остановки до минут;
(6). Поверните время остановки потенциометром 30, то есть, left30/100 расположение;
Примечание: положение потенциометра также может быть быстро расположено путем измерения напряжения.. Регулировка центрального рычага-низкий 0В, наивысшее положение 5В. Например, вам нужно adjust20, что is20/100*5V = 1,0 V; Чтобы быть referred30, затем is30/100*5V = 1,5 V
[Описание опции]
Рабочий режим:
(1)RD72-A/стандартное издание: Нажмите кнопку Пуск, чтобы начать цикл, нажмите кнопку Пуск снова, чтобы остановить работу. Режим запуска: Pass-сломанный --...
(2)RD72-AS/включить версию: Нажмите и удерживайте кнопку, чтобы начать бесконечную петлю, отпустите кнопку, чтобы остановить петлю и перейти в отключенное состояние. Режим запуска: Pass-сломанный -- ....
【Customizable】
Фиксированные продукты не обязательно в наличии, могут быть настроены, когда доставка и другие вопросы должны быть согласованы с клиентской службой.
C-01
Поддержка размера печатной платы, запрашиваемого клиентом
C-02Support для различных изменений программы
C-03Support customization5VDC 12VDC 24VDCEqual версия напряжения
C-04Support пользовательская грузоподъемность 20A 30A 40A и твердотельные релейные версии
【Application】
Используется для возвратно-поступательного контроля хода, или оборудование, повторное включение теста на старение продукта.
【Precauprecau】
1. Кнопка пуска выбора 0.1а вышеуказанный ток может быть.
2. Кнопка соединена с сильной мощностью. Убедитесь, что вы соответствуете требованиям к расстоянию скалолазания во время установки., предотвращает прикосновение людей к заряженному корпусу.

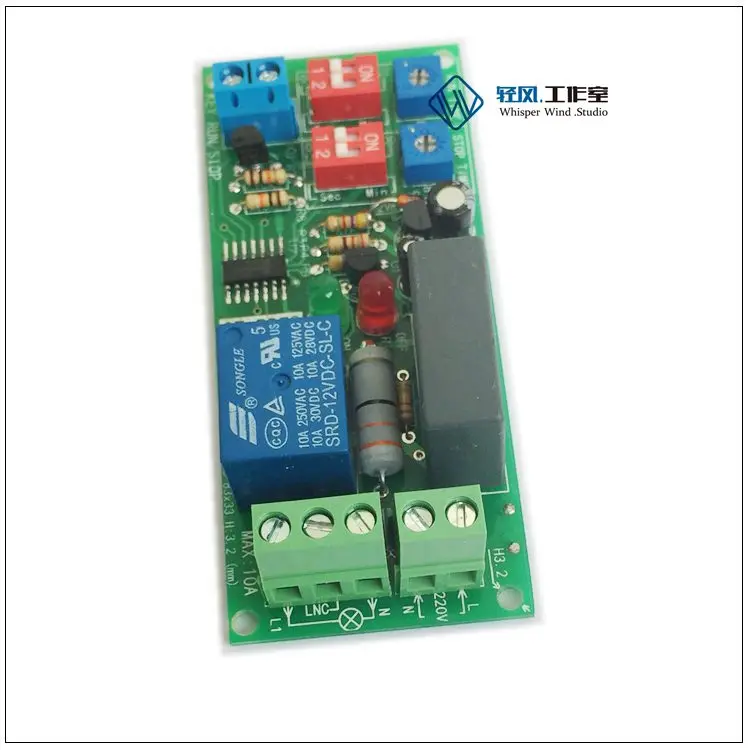

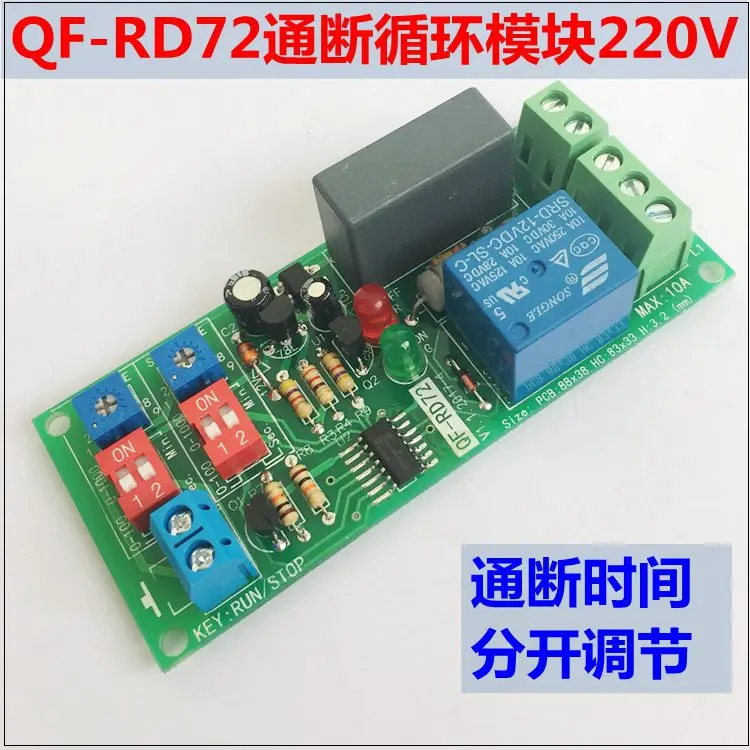

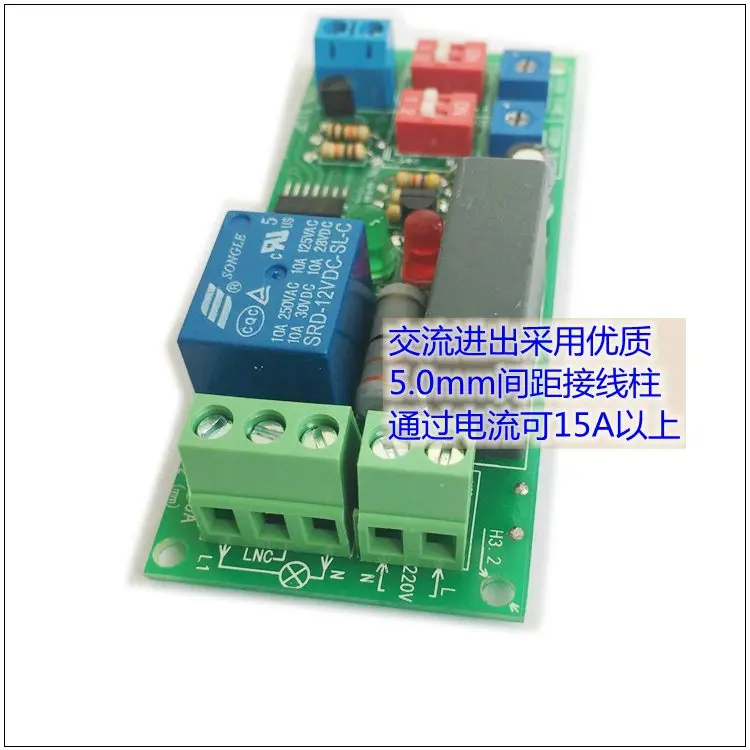

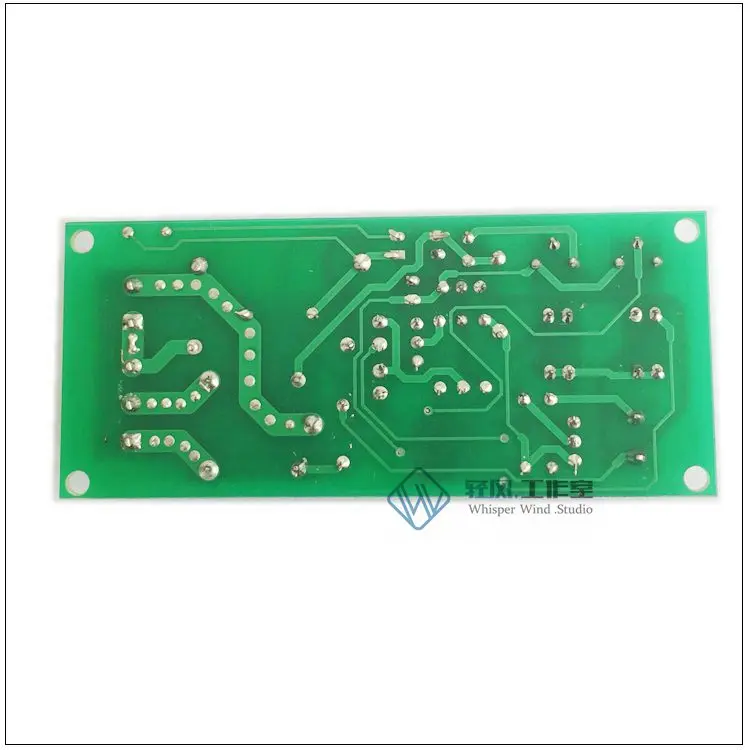

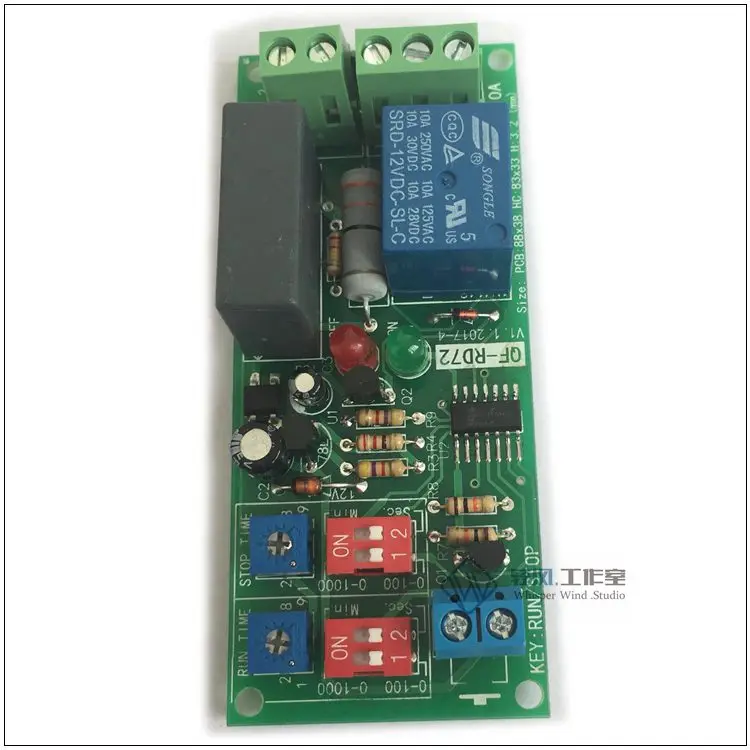

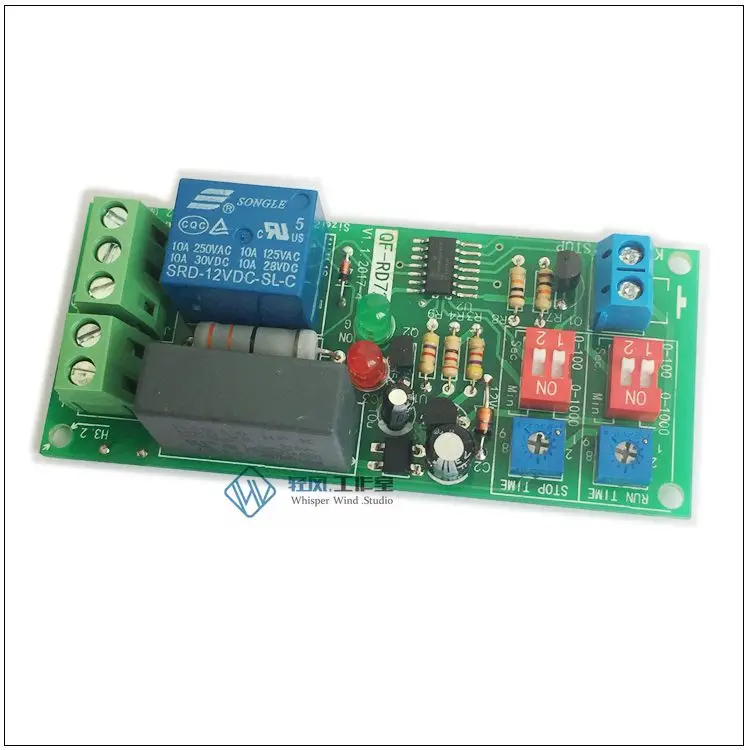

【Физическая фотография 】
