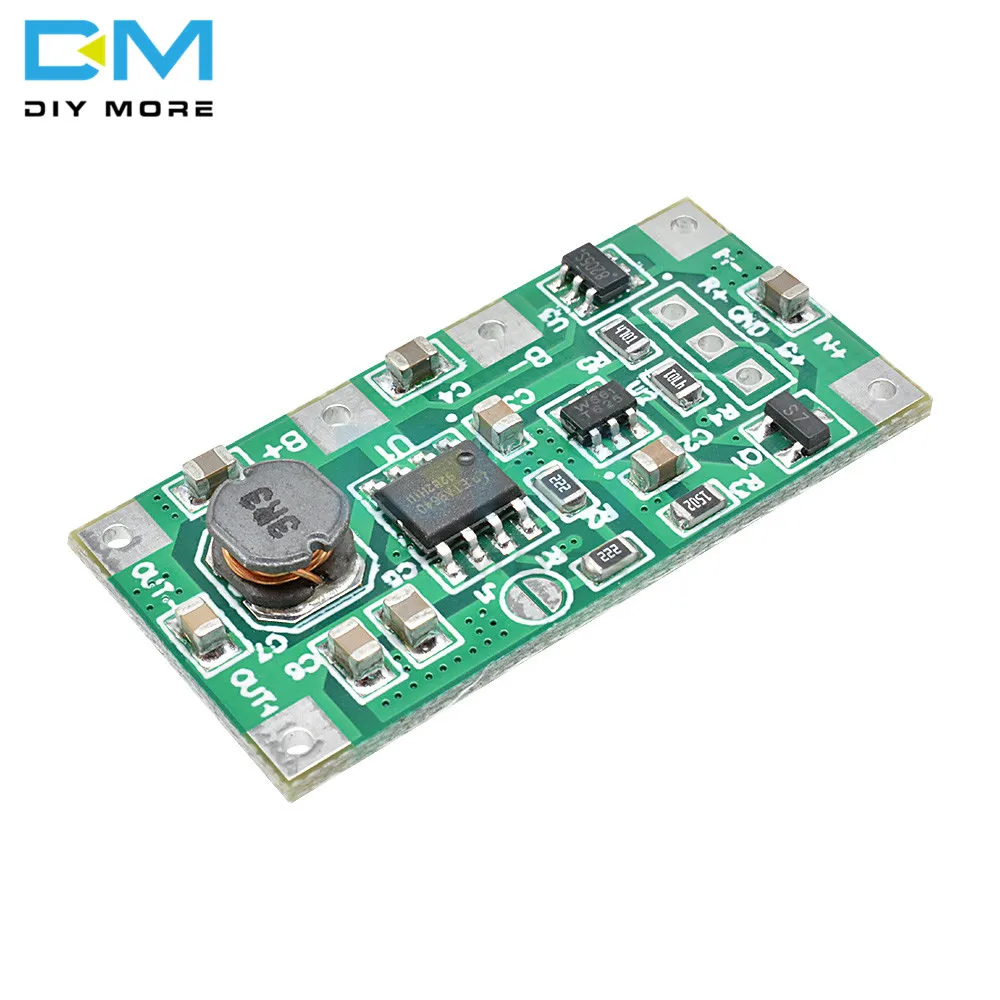

5V 1A UPS Uninterrupted Power Supply Module 3.7V Polymer 18650 Lithium Battery Step Up Reverse Overvoltage Protection Board

Параметр:Вход: 5V1A или болееВыход: 5V1A (макс.)Батарея: полимерная литиевая батарея, 18650 литиевая батарея. (Рекомендуемая емкость ниже 10000ма)Вход: защита обратного подключения, защита от перенапряжения на входе, автоматическое отключение входной мощности в режим питания батареи, когда вход превышает 6 в.Клемма аккумулятора: защита от обратного подключения защита от короткого замыкания обратное соединение не будет повреждено во время зарядки. Когда внешний вход питания превышает 20 в, он будет прорваться через блок защиты.Выход: только нормальная нагрузка может быть поставлена, другие адаптеры питания не могут быть подключены, и инвертор должен быть сожжен, выход короткого замыкания является хорошим, И нагрузка не спит, когда нагрузка небольшая.Объем: 33*15*4,5 мм

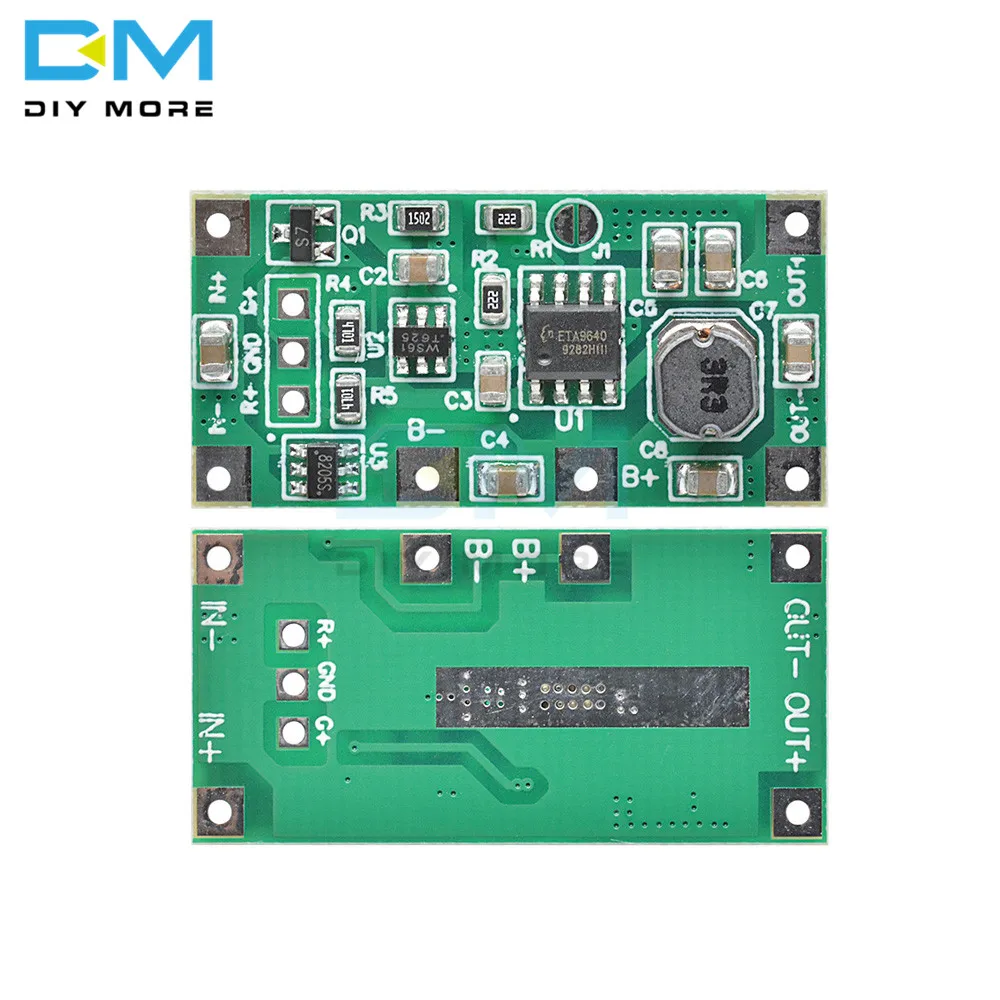

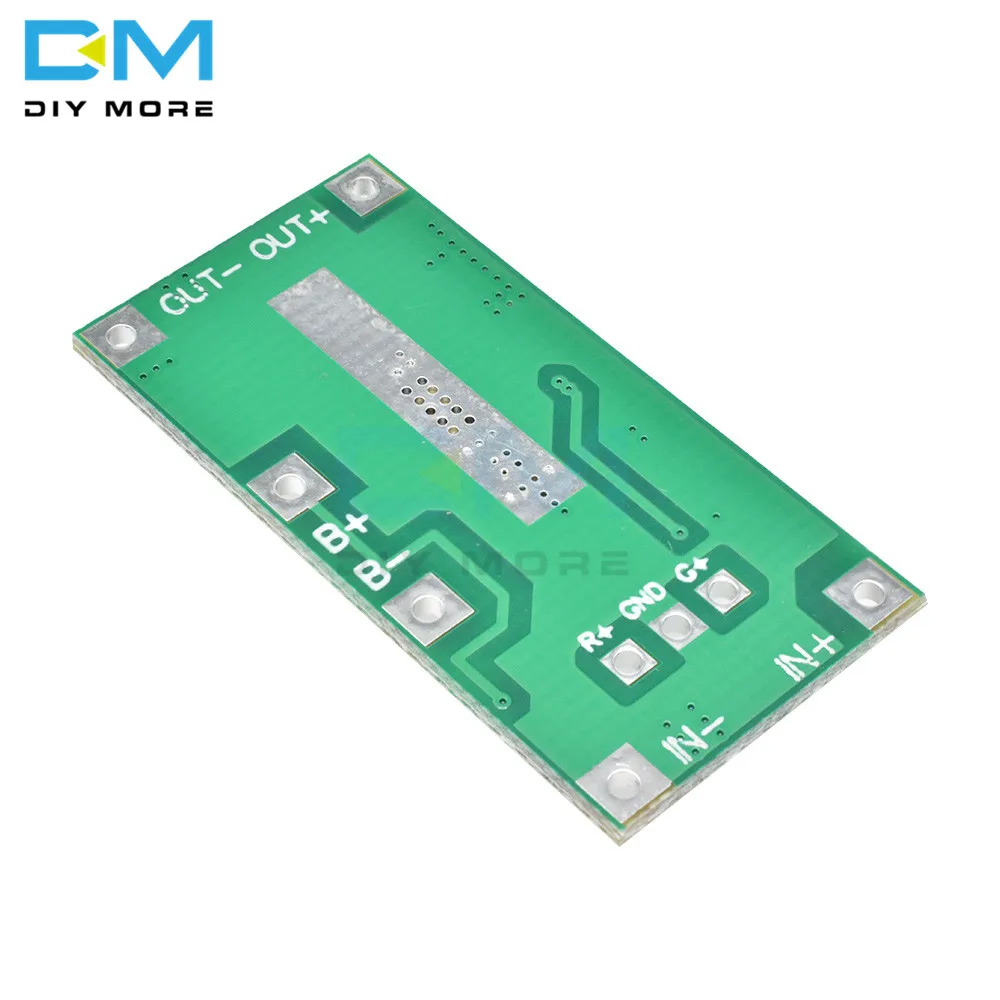

Порт проводки:Входной режим: IN + вход положительный, IN-Input отрицательный,Выходной режим: выход + выход положительный, выход-отрицательный,Аккумулятор: B + подключен к положительному полюсу батареи, B-подключен к отрицательному полюсу батареи,Световой светильник (необходимо добавить): R +-это внешний источник питания, G +-индикация емкости аккумулятора. Емкость аккумулятора определяется мигающей частотой. Чем быстрее мигание, тем больше емкость аккумулятора и автоматическое отключение при отсутствии нагрузки или при незарядке.Описание перемычки (J1): используется для установки питания внешнего источника питания. По умолчанию 1А или меньше. Когда для перемычки короткого замыкания требуется внешняя выходная мощность 5 в 2 А, перемычка переключается на ток а/1 А, а приоритетная нагрузка на поставку. Оставшийся ток переносится на аккумулятор для зарядкиПримечание: плата нагревается при зарядке, поэтому плата должна находиться на расстоянии от аккумулятора во время сборки. Во-вторых, аккумулятор оптимистично относится к полярности, пожалуйста, не меняйте его, чтобы не повредить чип управления. Когда цепь работает в состоянии заполнения и края, нет защиты от короткого замыкания, чтобы избежать повреждения устройства
