Беспроводной Радиочастотный пульт дистанционного управления DC 24V 1CH, светильник, переключатель, релейный выход, радиоприемник, модуль + 2 CH передатчик

Технические данные:

Входная мощность: постоянный ток 24 В Ток в режиме ожидания: <5 мА РЧ частота: 433 МГц РЧ режим работы: супергетеродинный Чувствительность приема: >97dbm Дальность передачи: 20-100 м (открытое пространство) Режим декодирования: декодирование по MCU Удаленное Хранение: 25 шт. Поддержка удаленного типа: Обучающий код, фиксированный код, Режим работы: Моментальное переключение, фиксация времени задержки (5s, 10С, 15s) Тип проводки: фиксированный зажим Выходной терминал: NO , NC , COM Размеры печатной платы: 35*30*18 мм (Д, Ш, в)

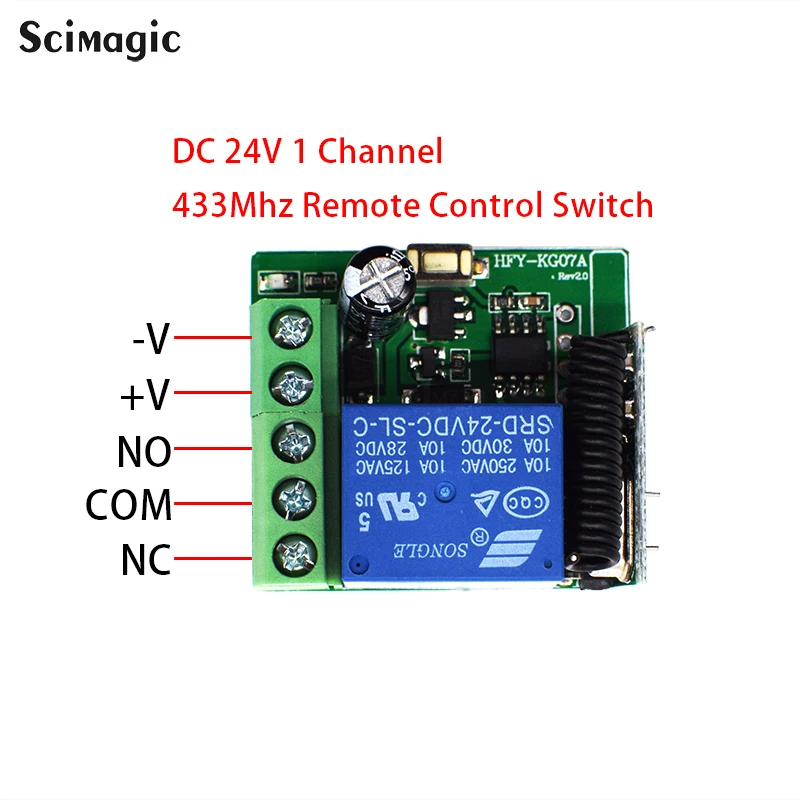

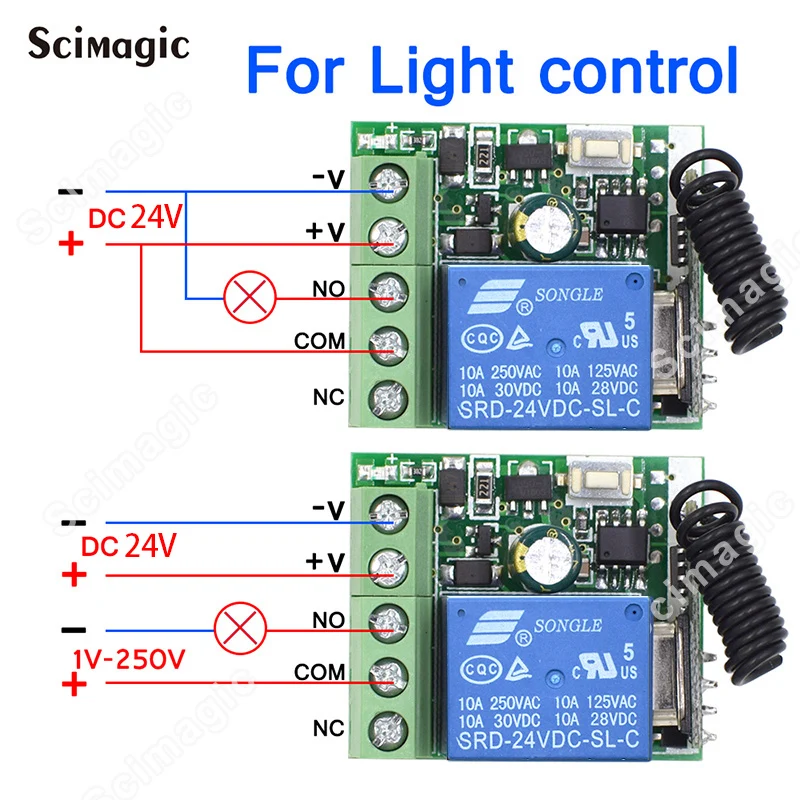

Схема проводки 1:

+ В: 24 В + вход; -В: 24 В, вход; NO: выход, обычное Открытие; COM: выход, общий; NC: выход, нормальное закрытие.

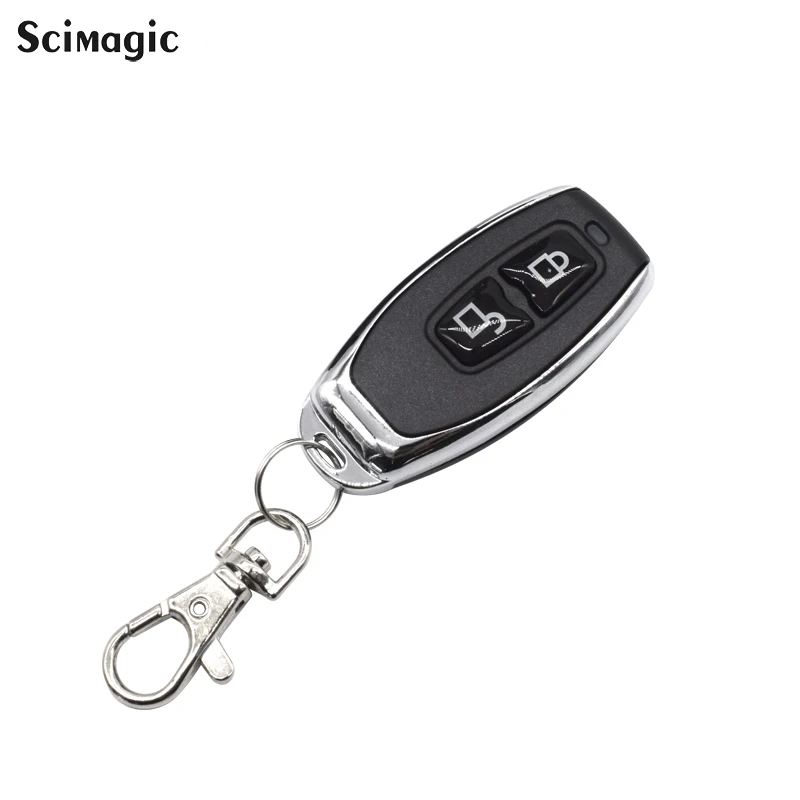

Технические характеристики пульта дистанционного управления:

Рабочая частота: 433,92 МГц Питание от аккумулятора на 3 в с кнопочной батареей (батарея входит в комплект), Материал: ПВХ. Кнопка: 2 кнопки Размер: 59 мм x 28 мм x 8 мм; Рабочее напряжение: 3 В; Рабочий ток: 12 мА Мощность передачи: 10 мВт Режим модуляции: ASK (AM). Тип кодирования: обучение. Расстояние передачи: 80 м

Обратите внимание:

Различные варианты, включая различные упаковки:

Посылка 1 включает в себя:

Только 1 обучающий код EV1527, дистанционное управление * 1 шт.;

Посылка 2 в комплекте

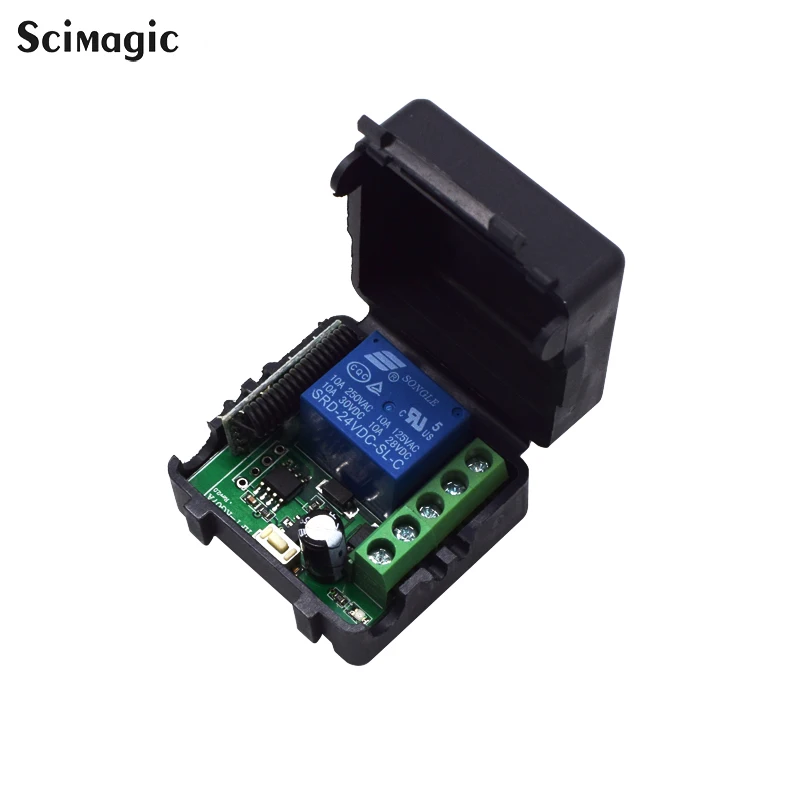

Только 1 приемник модуль приемника (SMG-801 24V) * 1 шт в праздничные дни (включая корпус);

Посылка 3 в комплекте

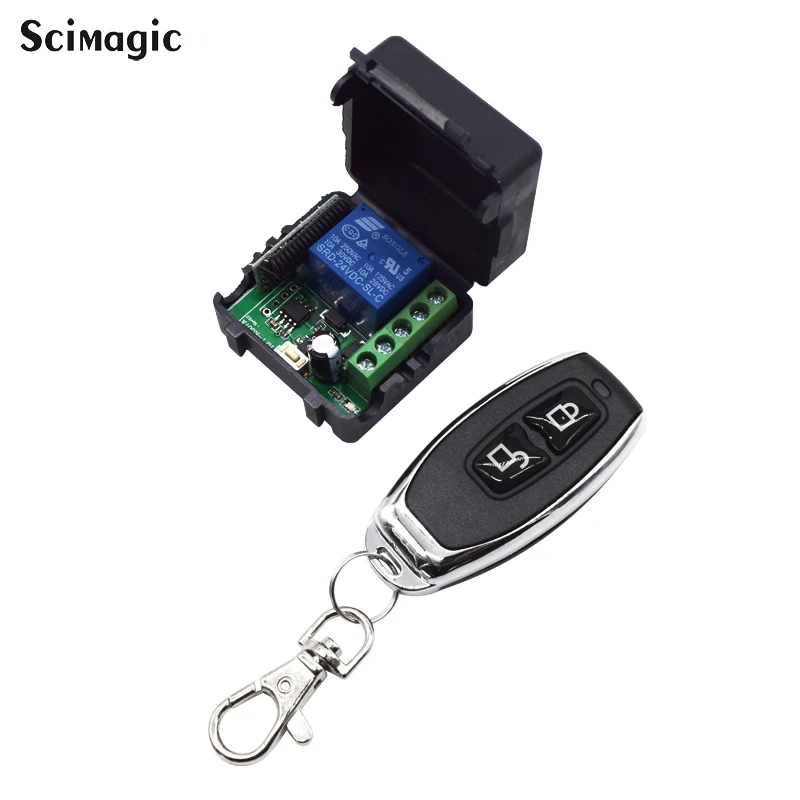

1 шт. * Модуль приемника (SMG-801 24 В) (включая корпус) 1 шт * дистанционное Управление (SMG-004) (включая батарею)

Посылка 4 включает в себя:

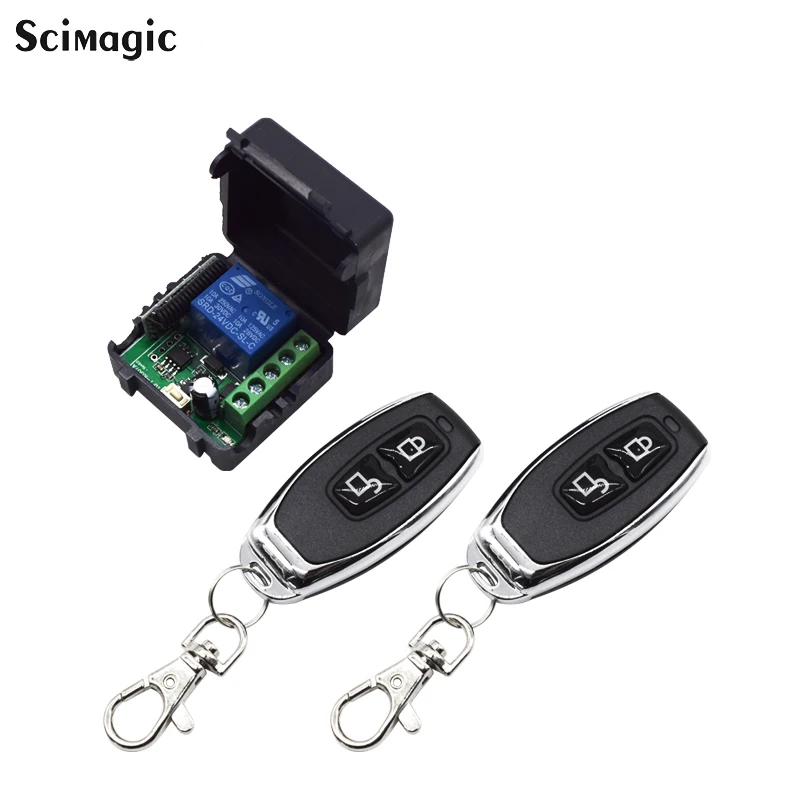

1 шт. * Модуль приемника (SMG-801 24 В) (включая корпус) 2 предмета * Дистанционное Управление (SMG-004) (включая батарею)

Посылка 5 в комплекте

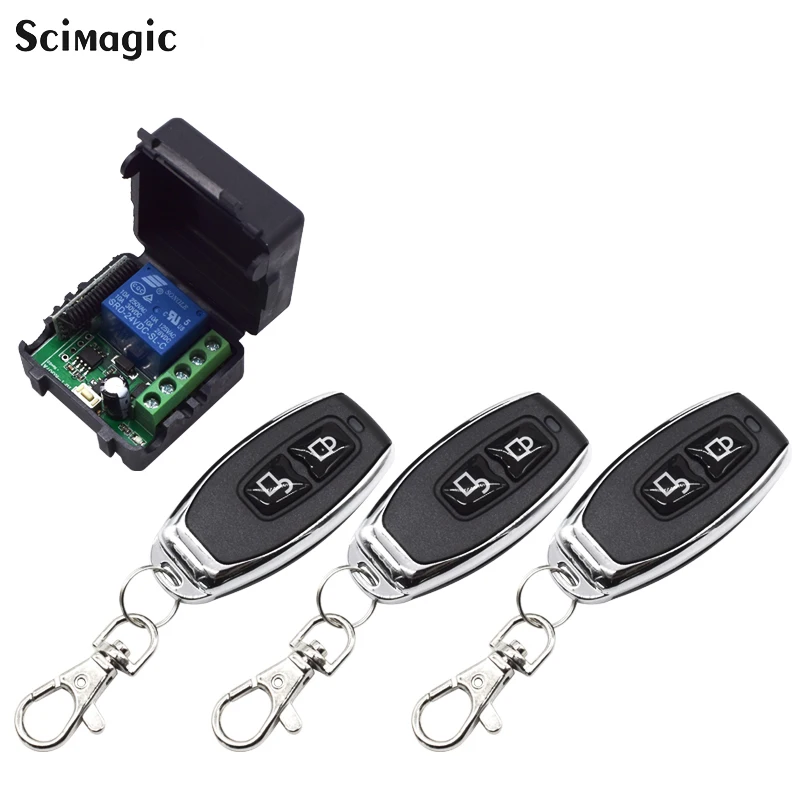

1 шт. * Модуль приемника (SMG-801 24 В) (включая корпус) 3 шт. * Дистанционное Управление (SMG-004) (включая батарею)

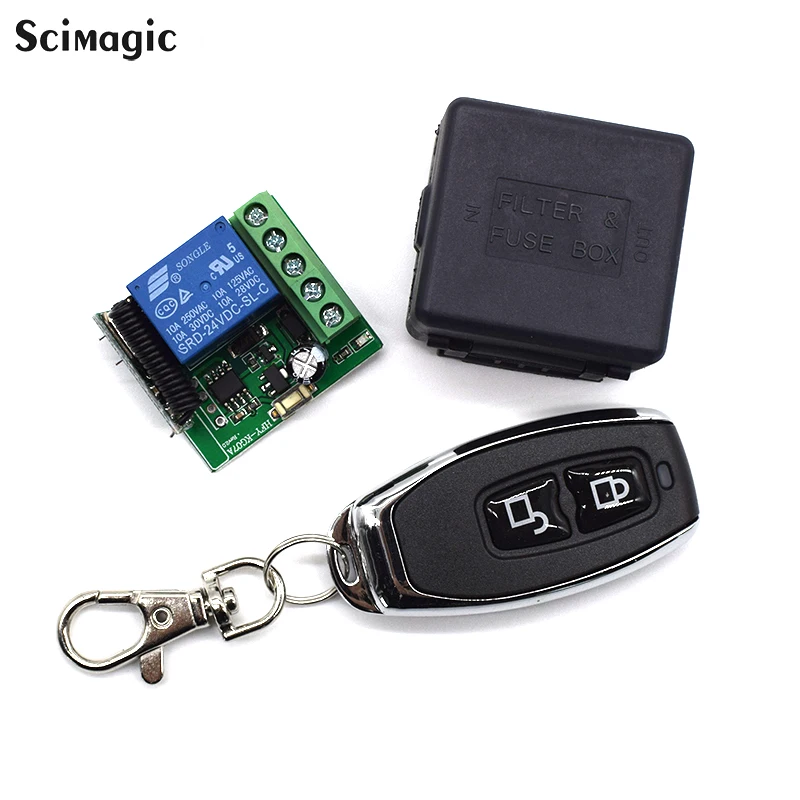

433 МГц фотографии товара приемника:

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное разъединение. Переключение: Нажмите, как только Удаленная кнопка, реле подключается, нажмите дважды на кнопку дистанционного управления, реле подключается. Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, релейное соединение. Тием режим задержки: пуш-ап в дистанционный пульт кнопку, реле подключается, с момента, когда отпустите кнопку включения пульта дистанционного управления, после того, как 5s или 10s или 15С, реле отключено автоматически.

Очистка кода:

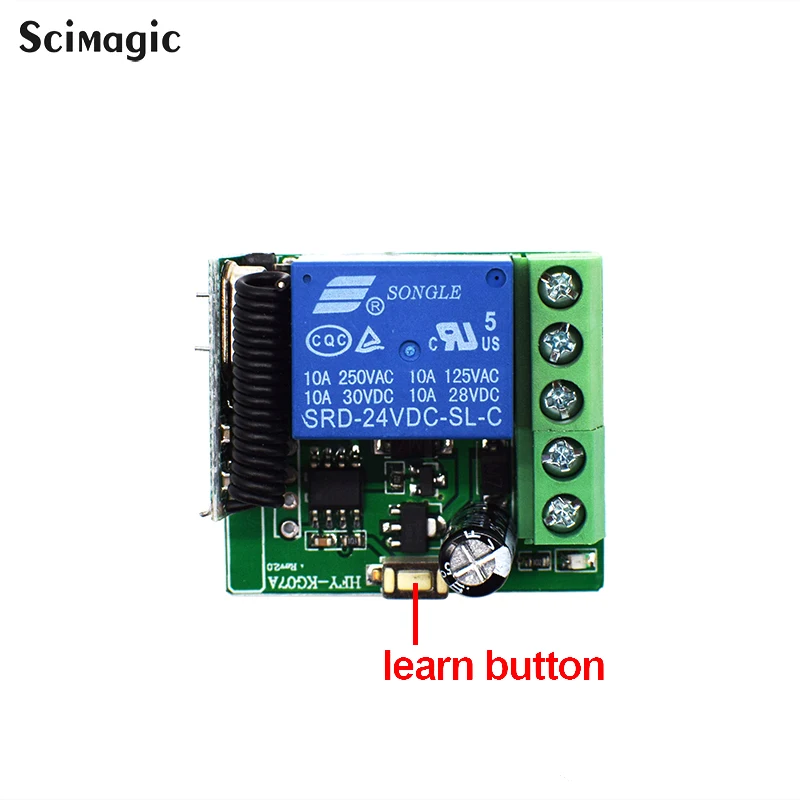

Способ 1: 8 раз нажимайте кнопку обучения на приемнике, коды будут очищены; Метод 2: Удерживая нажатой кнопку обучения на приемнике, светодиодный индикатор включается, а затем мигает, пока он не мигнет 8 раз. Это означает, что код был успешно очищен; После очистки кода, весь пульт дистанционного управления больше не может работать.

Обучающий код: (мгновенный)

Нажмите кнопку обучения на приемнике 1 раз, он переходит в режим мгновенной настройки. Подождите немного, светодиодный индикатор выключится, он воплотится в обучающее состояние. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключится. Через 3 секунды светодиодный индикатор будет включаться снова, и обучение будет успешно.

Обучение коду: (переключение)

Нажмите кнопку обучения на приемнике 2 раза, он переходит в режим переключения настроек Подождите немного, светодиодный индикатор выключится, он воплотится в обучающее состояние. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключится. Через 3 секунды светодиодный индикатор будет включаться снова, и обучение будет успешно.

Обучение коду: (блокировка)

Примечание: Когда вы выбираете режим блокировки, чтобы узнать больше пультов дистанционного управления, вам нужно узнать две разные кнопки, первый раз изученный для «ON», второй раз узнал, что нужно «выключить». Например: Кнопка A = ON, кнопка B = OFF Нажимайте обучающий ключ на приемнике 3 раза, он переходит в режим фиксации. Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем выключится. Нажмите на кнопку дистанционного управления A. Светодиодный фонарик 5 раз. Нажмите кнопку дистанционного управления B. Светодиодная вспышка 5 раз. Через 3 секунды светодиодный индикатор будет включаться снова, и обучение будет успешно. A = ON , B = OFF.

Обучение коду: (режим задержки времени)

Нажимайте кнопку обучения на приемнике 4 раза, время в течение 5 секунд. Нажмите кнопку обучения на приемнике 5 раз, время задержки в течение 10 секунд. Нажмите кнопку обучения на приемнике 6 раз, время задержки в течение 15 секунд. Светодиодный индикатор будет выключен. Нажмите на кнопку дистанционного управления, светодиодный фонарик мигает и выключается. Через 3 секунды светодиодный индикатор будет включаться снова, и обучение будет успешно.

Примечание: система может храниться в течение 25 единиц пультов дистанционного управления, если пультом будет более 25 шт., начальный пульт дистанционного управления будет потерян.
