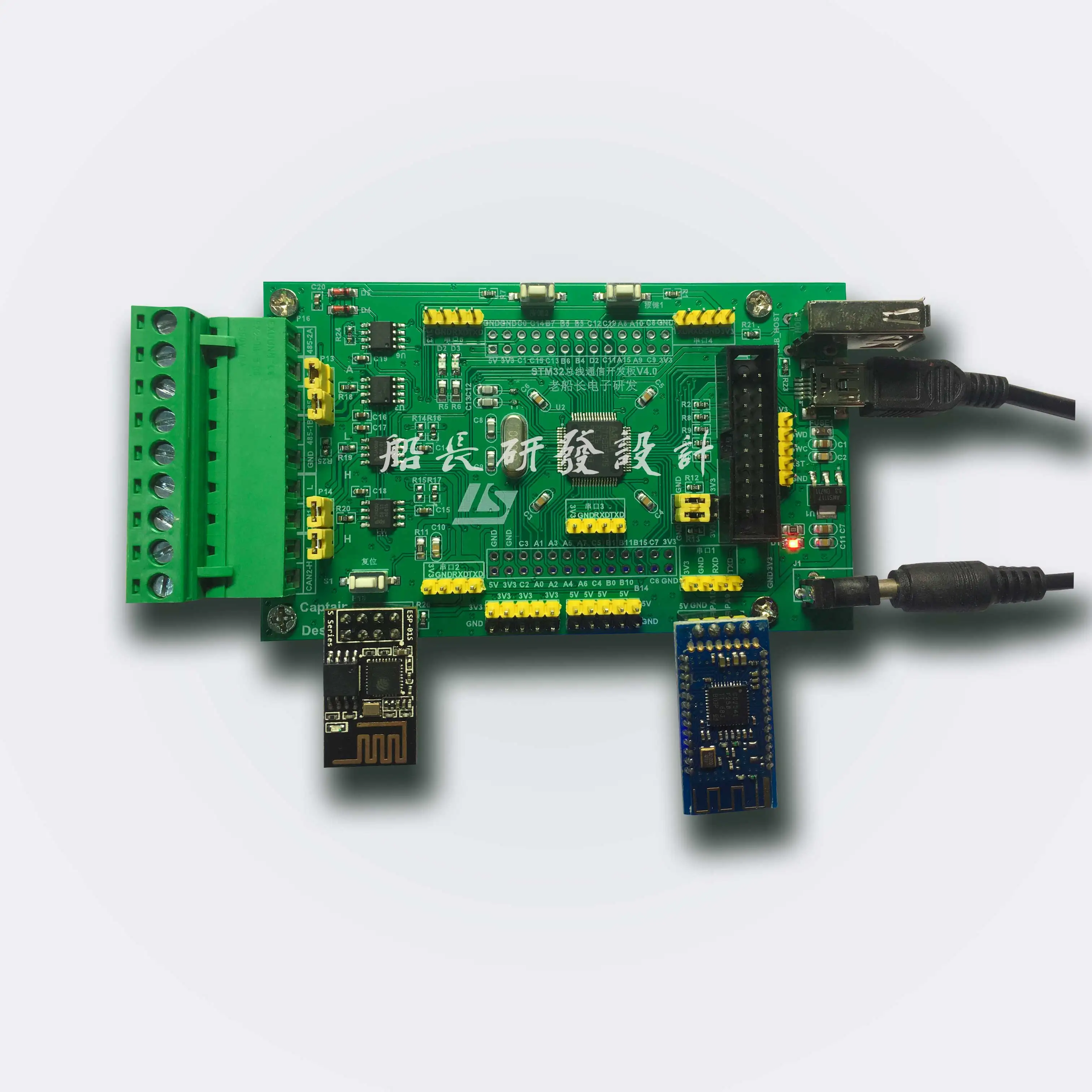

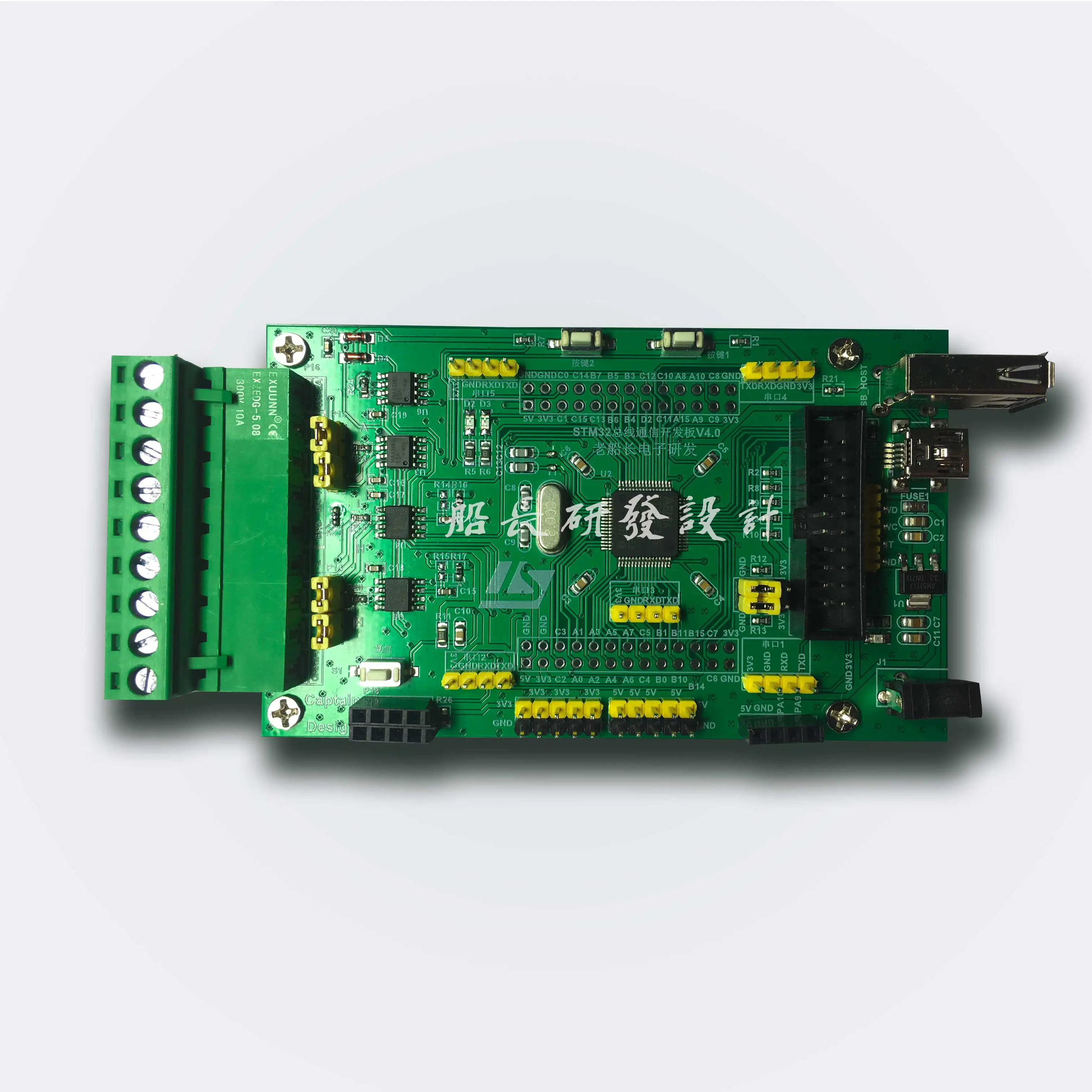

Один. Аппаратное введение платы развития:
Все встроенные ресурсы (см. Следующее руководство по данным для получения подробных чипов)

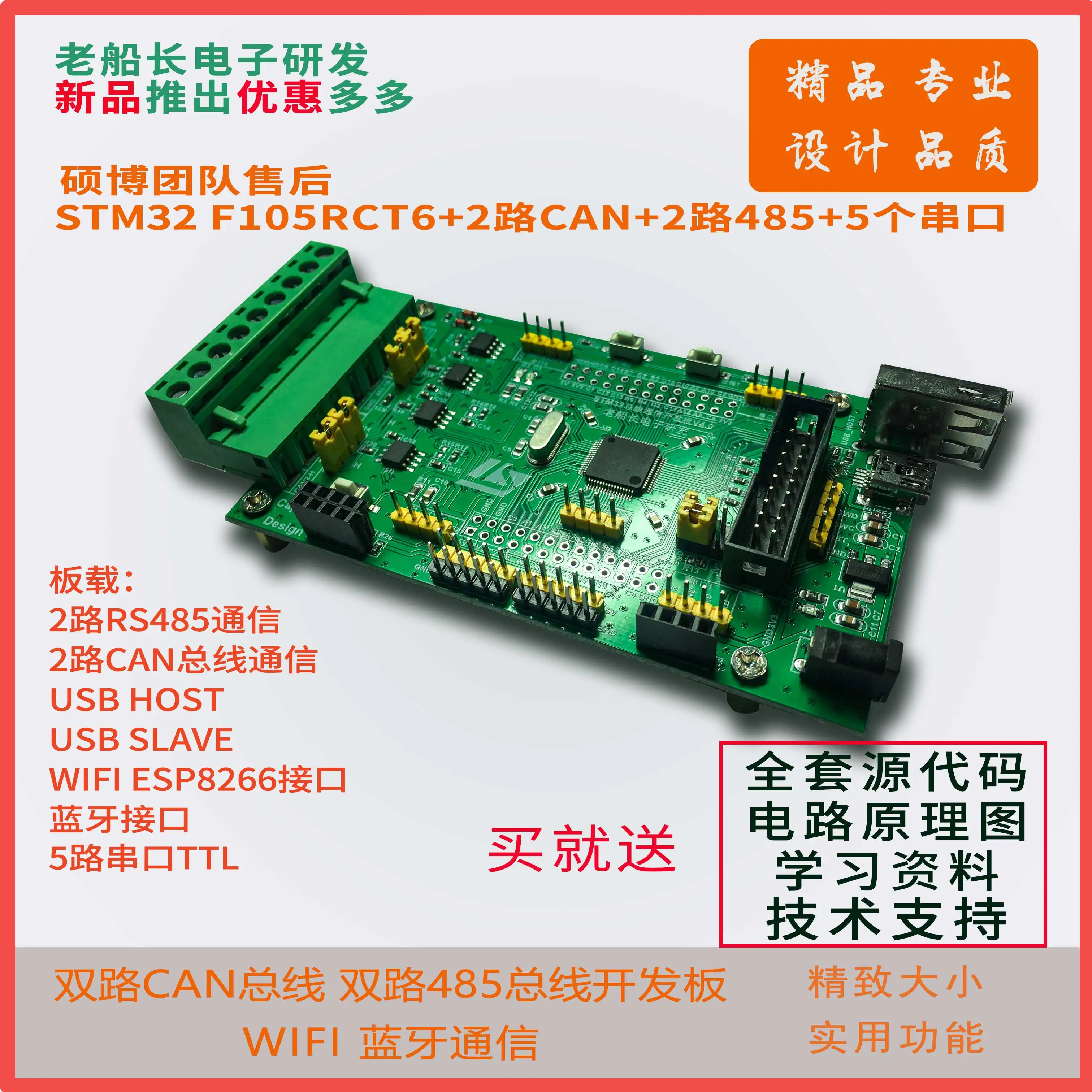

1 、 STM32F105RCT6 (256KB флэш-памяти) LQFP64 (Будет лучше thanSM32F105RBT6 128КБ вспышка) основное отличие isFLASHSize 2. Две лампы (ConnectPC0,PC1) 3. Две кнопки ввода (ConnectPB14,PB15) 4 、 bootstarting прыгать 5 、 сбросить buttonsw 6. Интерфейс Micro usb(Источник питания и defaultUSBExperiment, загрузка программы не поддерживается) 7. 8MHzCrystal осциллятор(Оригинальную импортную) 8. 32,768 KhzCrystal осциллятор (оригинальный импорт) 9 、 3,3 VVoltage регулятор чип 10 、 jtagandswddownload Интерфейс 11. AllIOAll в соответствии со стандартом 2,54 интервал является аккуратным. 12 、ДваДорожного движенияС can-busИнтерфейс usetja1050приемопередатчика (короткое замыкание колпачок выберите сопротивление прерывания 120R) 13 、Двухстороннее радиоRS485BusИнтерфейс UseMAX3485 чип (короткий замыкаемый колпачок выберите сопротивление прерывания 120R) 14 、ПятипозиционныйПоследовательный портTTLИнтерфейс (USART1,USART2,USART3,UART4,UART5) 15. Интерфейс USB SLAVE,UseTtypeUSB, прочный и надежный! 16 、 USB hostinterface, Солидный и надежный! Может ли doUSBreadUDisc эксперимент ~ 17. Беспроводной интерфейс связи Wi-Fi esp8266. 18. Резервный интерфейс модуля Bluetooth, он должен быть совместим с нашим модулем Bluetooth! 19. RTCBattery держатель задней части доски для разработки 20. Несколько каналов, предназначенных для платы разработкиИнтерфейс питания 5 в 3,3 В GND 21. Плата для загрузки 3.5мм DCPower supply интерфейсУведомление о доставке:
Макетная плата, штифт, штепсельные вилки, такие как шина, сварены по умолчанию, посылка доставки включает в себя: Development board1individual,DCPower cord1root,USBData line1root
Два. Ознакомление с вспомогательными материалами Совета по развитию:

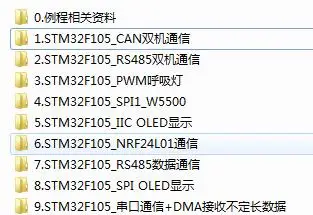

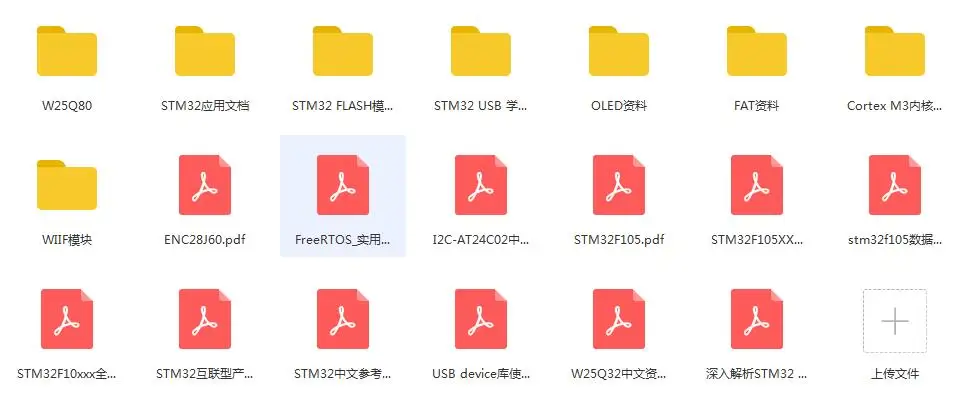

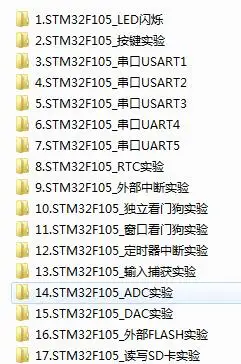

Принципиальная схема данных 、Техническая информация, другие обучающие материалы ~(Можно выбрать"См позже)
