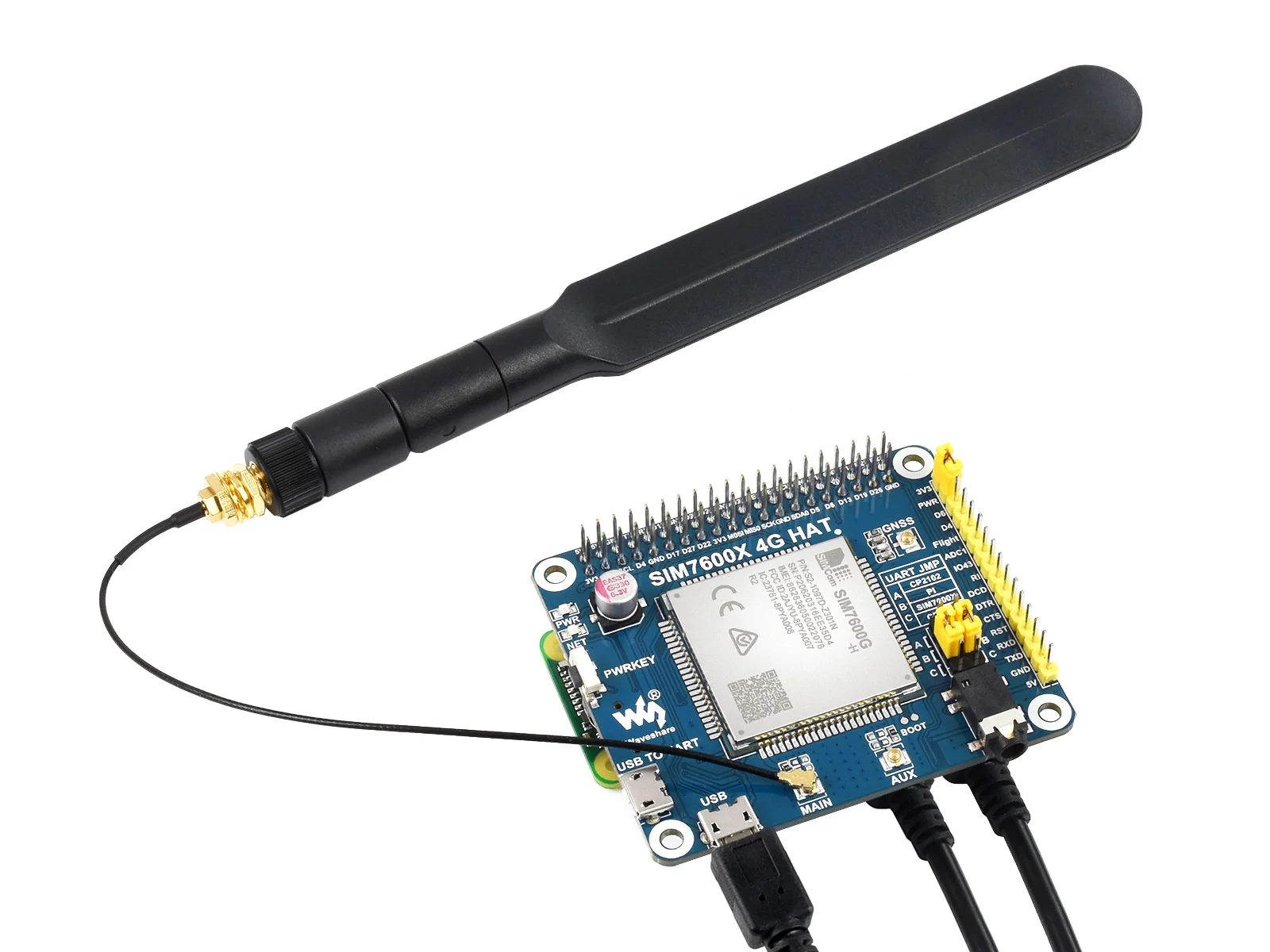

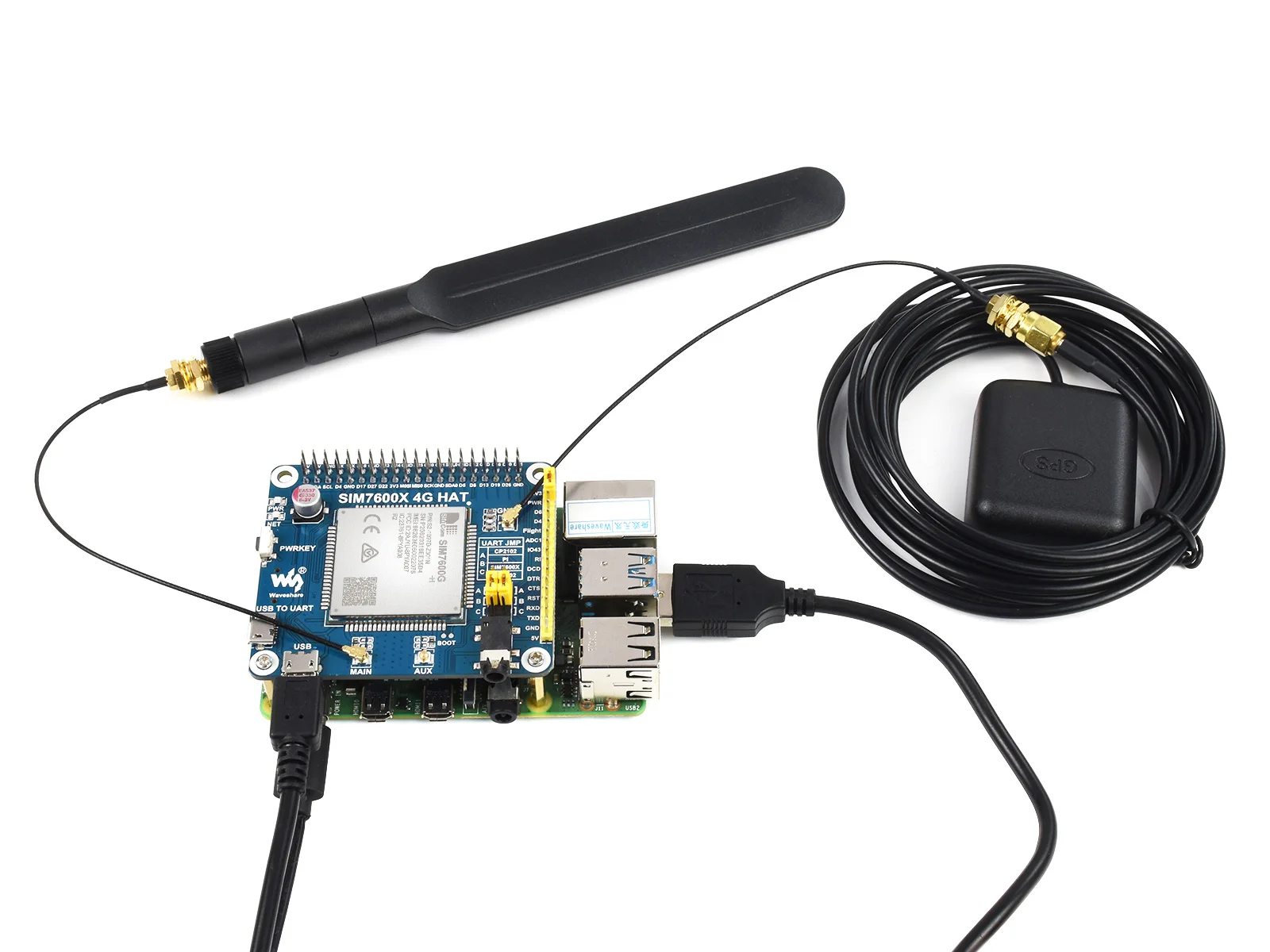

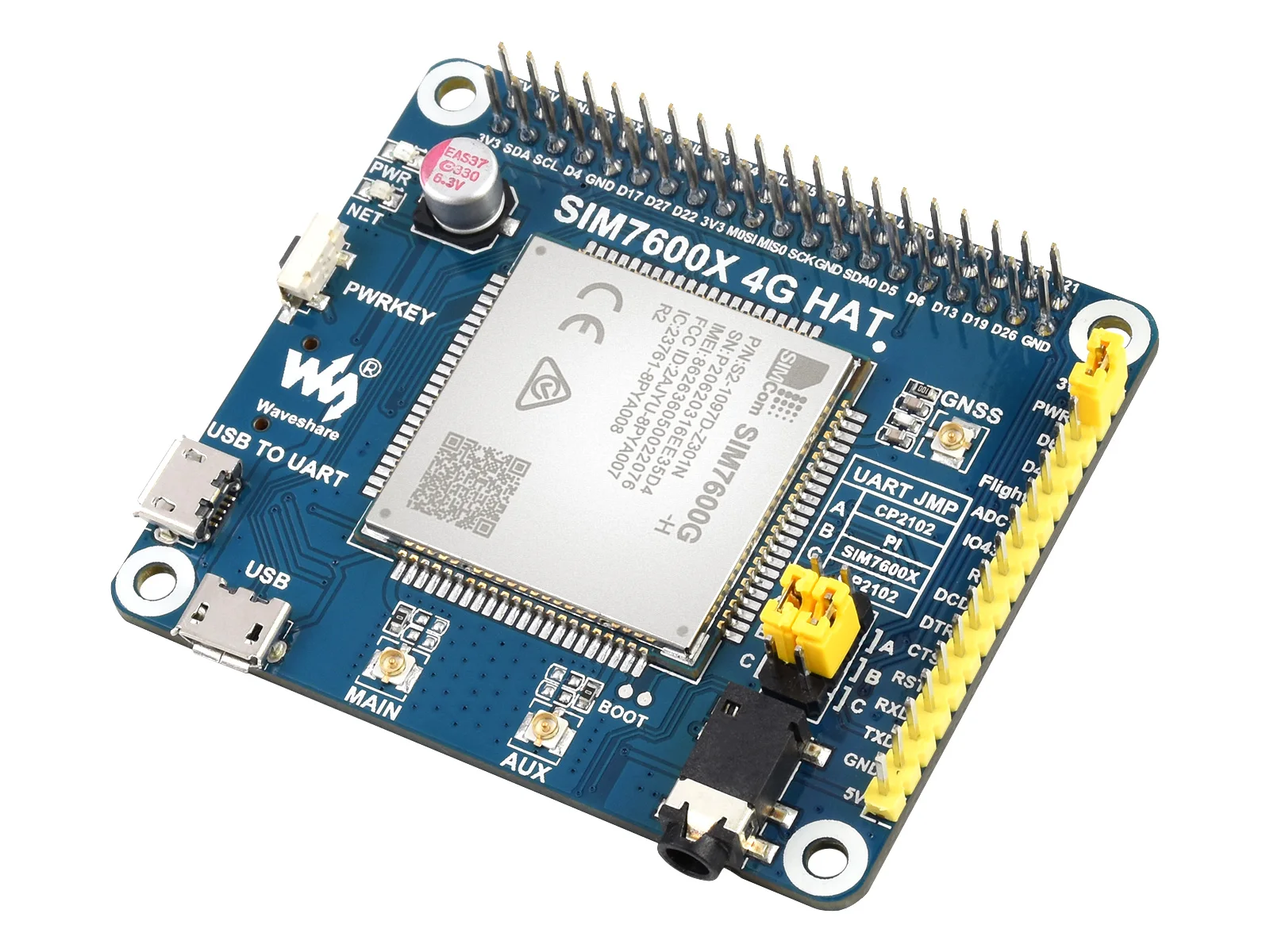

Waveshare SIM7600G-H 4G шляпа для Raspberry Pi, LTE Cat-4 4G 3G 2G Поддержка, ГНСС, позиционирования, глобальная лента
Последнее обновление: 05.05.2022
Описание
Для различных регионов Мы предлагаем несколько шапок LTE Cat-4/Cat-1 на выбор:
SIM7600A-H 4G шляпа
LTE Cat-4
В основном применяется в Северной Америке (США, CA)
SIM7600E-H 4G шляпа
LTE Cat-4
В основном применяется в Европе, Юго-Восточной Азии, Западной Азии, Африке, Китае, Южной Корее
Шапка SIM7600E LTE Cat-1
LTE Cat-1
Шляпа A7600E Cat-1/GSM/GPRS
SIM7600SA-H 4G шляпа
LTE Cat-4
В основном применяется в Австралии, Новой Зеландии, Тайване, Латинской Америке
Шапка SIM7600CE 4G
LTE Cat-4
В основном применяется в Китае и некоторых странах Юго-Восточной Азии
SIM7600CE-CNSE 4G шляпа
A7600C1 кошка-1/GSM/GPRS шляпа
LTE Cat-1
SIM7600G-H 4G шляпа
LTE Cat-4
Глобальная версия
Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.
Включение LTE Cat-4 4G / 3G / 2G связи и позиционирования GNSS
На основе SIM7600G-H, Global Band

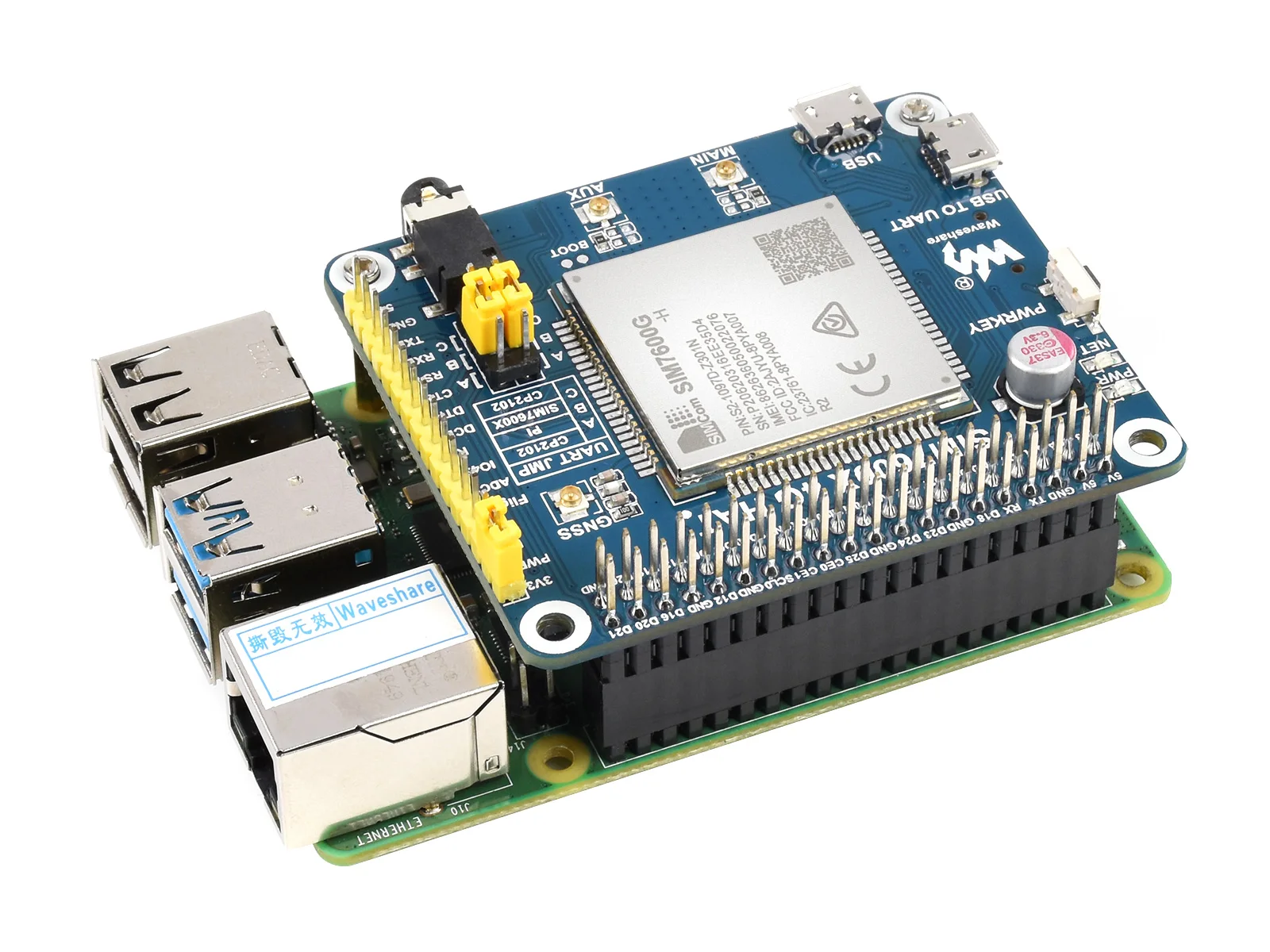

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano
Поддержка набора номера, телефонного звонка, SMS, TCP, UDP, DTMF, HTTP, FTP и т. д.
Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции
Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее
Встроенный CP2102 USB в UART конвертер, для последовательной отладки
Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32
Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты
Слот для карт TF для хранения данных, таких как файлы, сообщения и т. д.
Бортовой аудио разъем и аудио декодер для совершения телефонного звонка
2x светодиодный индикатор, легко контролировать состояние работы
Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки
Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)
Autobauding baudrate: 9600bps ~ 115200bps
Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)
Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT
Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)
Частотный диапазон
LTE Cat-4
LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66LTE-TDD: B34/B38/B39/B40/B41
3G
UMTS/HSDPA/HSPA +: B1/B2/B4/B5/B6/B8/B19
2G
GSM/GPRS/EDGE: 850/900/1800/1900 МГц
GNSS
Спутниковые системы
GPS/Beidou/GLONASS
Тип приемника
16-канальный
Код C/A
Чувствительность
-159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (BeiDou)
Холодный запуск: -148 дБм
Время на первое исправление (открытый воздух)
Холодный запуск: <35s
Горячие старты: <1s
SMS и аудио
SMS
Поддерживаемые типы: MT, MO, CB, Text, PDU
Хранение: USIM и ME (по умолчанию)
Функция аудио
Поддерживает Подавление эха
Поддерживает шумоподавление
Прочее
Источник питания
5 В
Рабочее напряжение
5V/3,3 V (настроенный через джемпер)
Рабочая температура
-30 °C ~ 80 °C
Температура хранения
-45 °C ~ 90 °C
Размеры
56,21 мм × 65,15 мм
Совместим с Raspberry Pi Series Boards, Jetson Nano
LTE Cat-4: До 50 Мбит/с (Uplink) /до 150 Мбит/с (Downlink) *3Г (HSPA +): До 5,76 Мбит/с (Uplink) /до 42 Мбит/с (Downlink) *
* Означает идеальную скорость передачи данных, фактическая скорость передачи данных зависит от таких факторов, как охват сети, перегрузка трафика, состояние базовой станции и т. д.
Поддерживает протоколы связи, включая TCP/UDP/FTP/FTPS/HTTP/HTTPS
Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции
Совершать телефонные звонки или отправлять SMS по командам, с бортовым аудиоразъемом

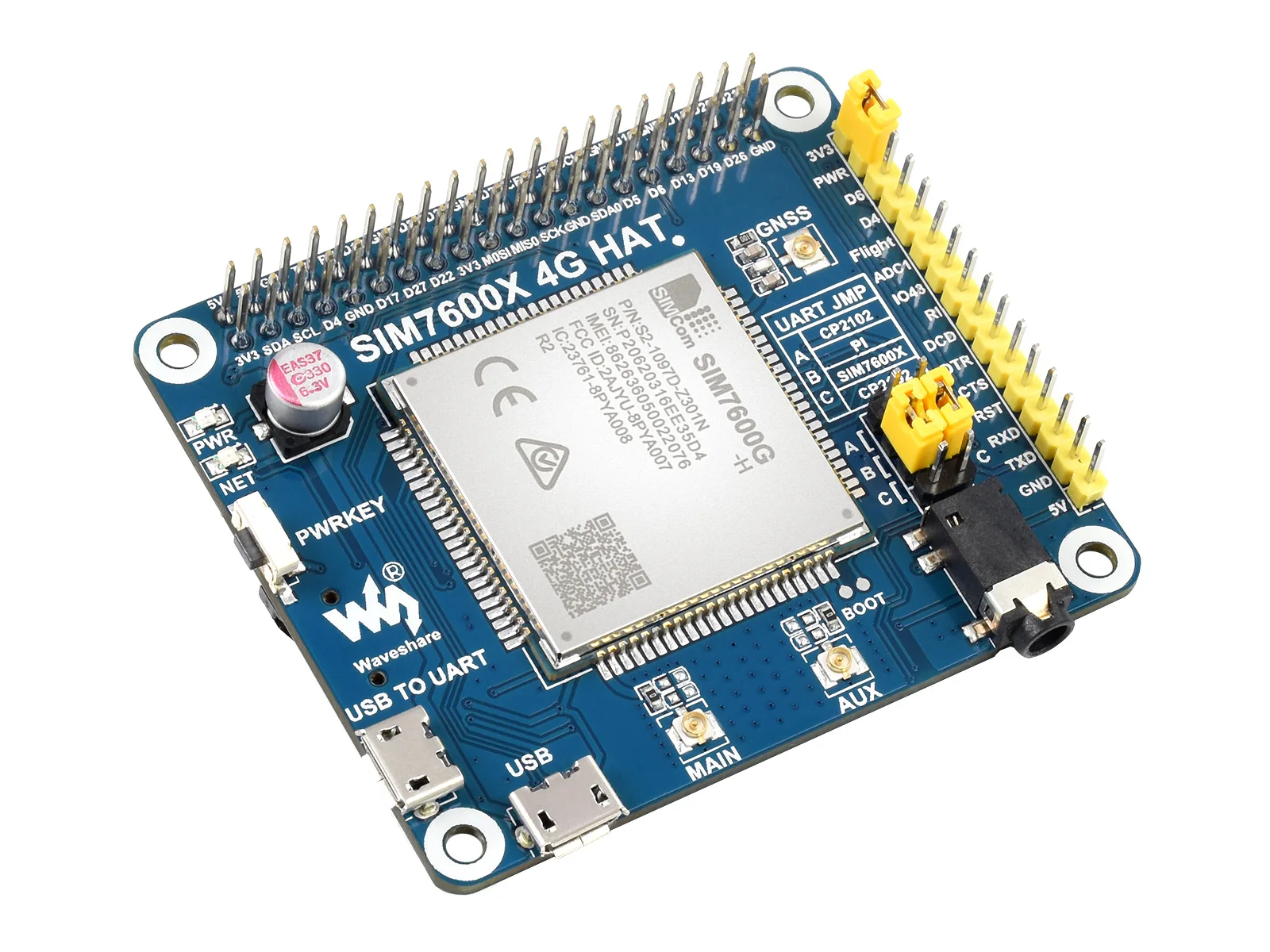

SIM7600G-H
CP2102 USB в UART конвертер
Аудио декодер NAU8810
TXS0108EPWR переводчик напряженияПереводит 3,3 V/5V в 1,8 V
MP2128DT чип питания
SPX29302 чип питания
Raspberry Pi GPIO header
Интерфейс управления SIM7600Для подключения с хост-платами, такими как Arduino/STM32
Слот для sim-картыПоддерживает 1,8 V/3V сим-карты
Слот для карты TFПозволяет хранить данные, такие как файлы, сообщения и т. Д.
3,5 мм наушники/разъем для подключения микрофона
Интерфейс USBДля тестирования команд, получения данных GPS позиционирования и т. Д.
Интерфейс USB в UARTДля последовательной отладки или входа в Raspberry Pi
14. Разъем основной антенны
15. Разъем AUX антенны
16. Разъем антенны GNSS
17. Выключатель питания
18. Индикатор состояния сети
19. Индикатор питания
20. Перемычка выбора рабочего напряженияНастроенный через 0Ω резистор перемычкиVCCIO-3,3 V: набор рабочее напряжение 3,3 VVCCIO - 5 в: установить рабочее напряжение как 5 В
21. Джемпер UARTО: доступ к Raspberry Pi через USB к UARTB: Управляйте SIM7600 Raspberry PiC: Управляйте SIM7600 через USB в UART
22. Перемычка конфигурации PWRPWR - 3V3: Автоматическое включение питания (по умолчанию)PWR - D6: запуск/выключение Raspberry Pi D6 pinПеремычка для настройки режима полетаNC по умолчанию, нет кнопки управления режимом полетаПолет-D4: Режим полета контролируется Raspberry Pi D4 pin
23. Припой с разъемом USB
24. Загрузочные форсированные программируемые паяльные колодки
* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.
SIM7600CE-CNSE
SIM7600CE-T
SIM7600E-H
SIM7600A-H
SIM7600G-H
Применимые регионы
Китай
Европа/Юго-Восточная Азия/Западная Азия/Африка/Китай/Южная Корея
Северная Америка
Глобальный
Ремешок
LTE Cat-4
LTE-FDDB1/B3/B5/B8LTE-TDDB38/B39/B40/B41
LTE-FDDB1/B3/B5/B7/B8/B20LTE-TDDB38/B40/B41
LTE-FDDB2/B4/B12
LTE-FDDB1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66LTE-TDDB34/B38 /B39/B40/B41
3G
UMTS/HSDPA/HSPA +В1/В8TD-SCDMAB34/B39
UMTS/HSPA +В1/В5/В8
UMTS/HSPA +B2/B5
UMTS/HSDPA/HSPA +B1/B2/B4/B5/B6/B8/B19
2G
GSM/GPRS/EDGE900/1800 МГц
N/A
GSM/GPRS/EDGE850/900/1800/1900 МГц
GNSS
N/A
GPS/Beidou/GLONASS
Скорость передачи данных
LTE Cat-4
150 Мбит/с (DL)/50 Мбит/с (UL)
3Г (HSPA +)
42 Мбит/с (DL)/5,76 Мбит/с (UL)
2G (край)
236,8 кбит/с (ДЛ/ул)
N/A
236,8 кбит/с (ДЛ/ул)
2G (GPRS)
85,6 кбит/с (ДЛ/ул)
N/A
85,6 кбит/с (ДЛ/ул)
Особенности программного обеспечения
Сетевой протокол
TCP/IP/iP4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
Протокол набора номера
PPP/NDIS/RNDIS
Драйвер USB
Windows XP/7/8/10, Linux (драйвер бесплатно для Raspbian)
Аппаратные интерфейсы
Слот для sim-карты
Совместимость с 1,8 V и 3V сим-карты
UART
Поддерживает на команды через UART, совместимый с 3,3 V/5V рабочее напряжение
Usb-порт
Поддерживает тестирование команд, сетевую связь, обновление прошивки и т. Д.
USB для UART
Поддерживает последовательную отладку или вход в Raspberry Pi
Аудиоразъем
Поддерживает звуковые действия, такие как создание телефонных звонков
Слот для карты TF
Да, для хранения данных, таких как файлы, сообщения и т. Д.
N/A
Да
Разъем антенны
Основная антенна LTE
LTE основная антенна + LTE разнообразие антенна + GNSS антенна
Применение
Примеры
Здравоохранение, смарт-оплата, Интернет-разговор, мониторинг окружающей среды, мониторинг энергии, Управление парком, умная промышленность, интеллектуальное сельское хозяйство и т. Д.

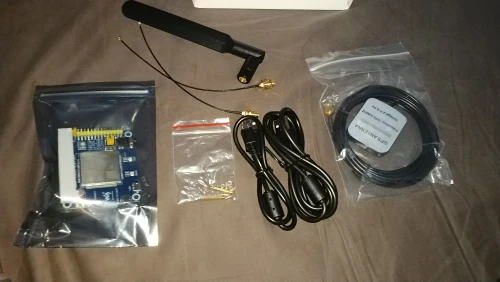

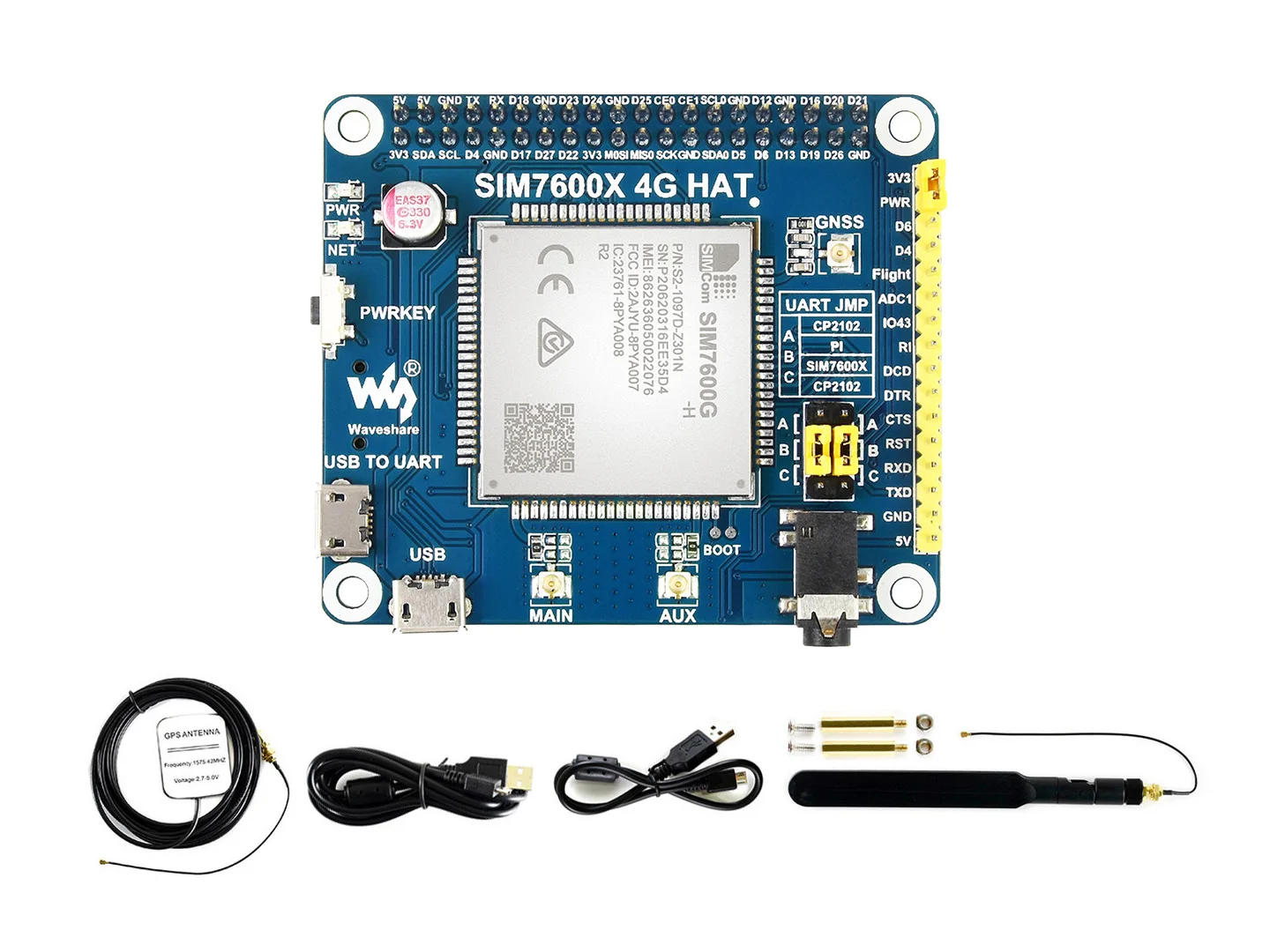

Посылка
Вес: 0,25 кг
SIM7600G-H 4G HAT x1
Антенна LTE x1
Внешняя антенна GPS (B) x1
Разъем USB типа A для микроразъема x2
Набор винтов RPi (2 шт.) x1
Отзывы покупателей

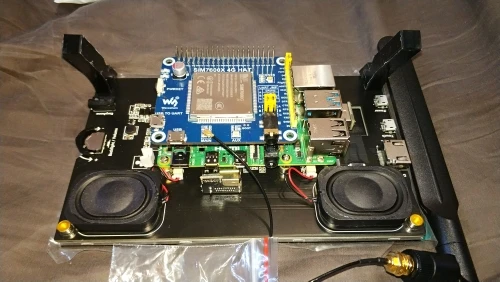

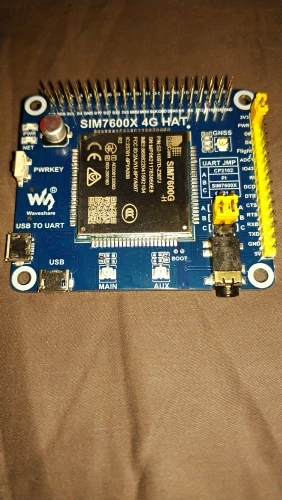

Страна: IL Ships From: China Доставка: Standard Shipping 09.01.2022
Товар как описано A + + +

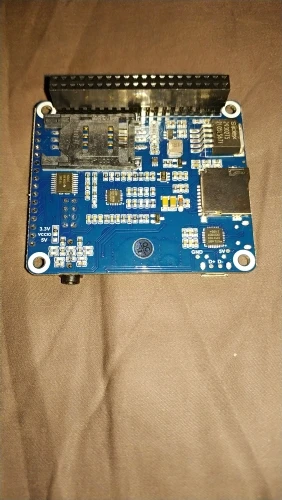

Страна: RU Ships From: China Доставка: Standard Shipping 24.12.2021
