Последнее обновление: 19.04.2022
Особенности:
* Множественные возможности анти-высокой устойчивости
* Высокая эффективность электрооптического преобразования
* Широкий диапазон частотной модуляции
* Высокое качество луча M2 <1,3
Описание:

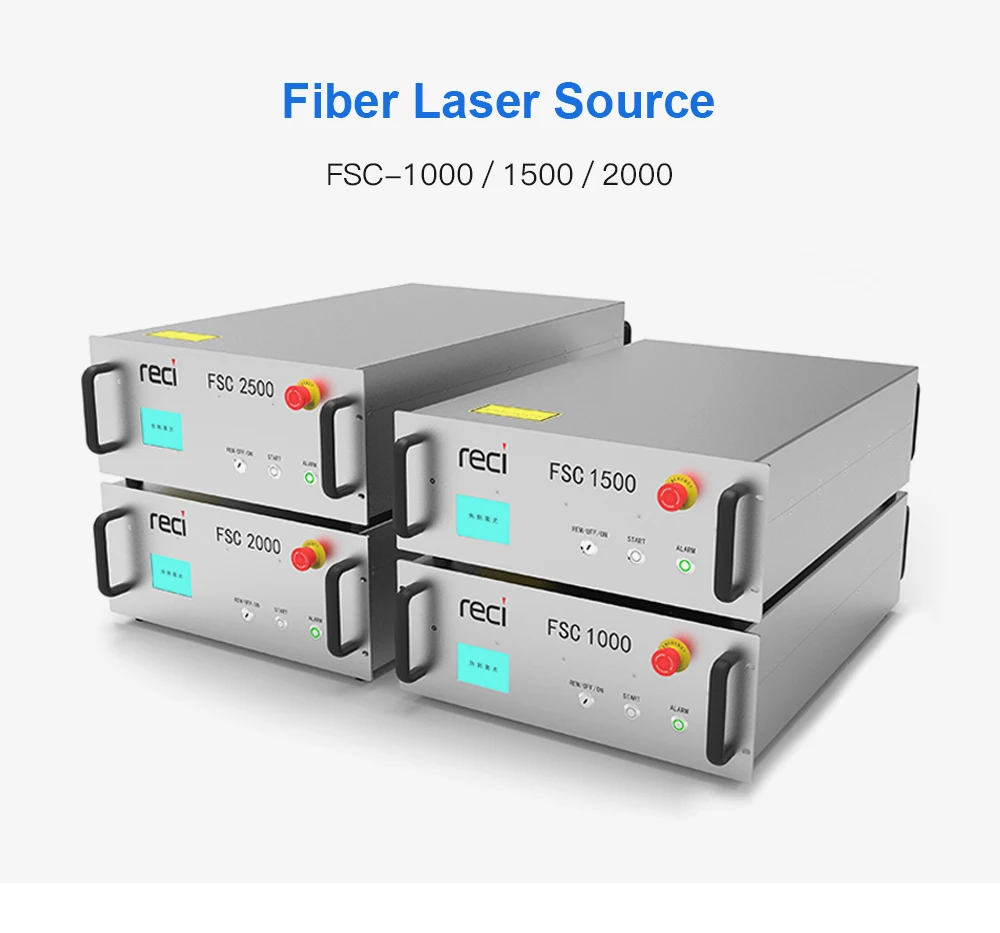

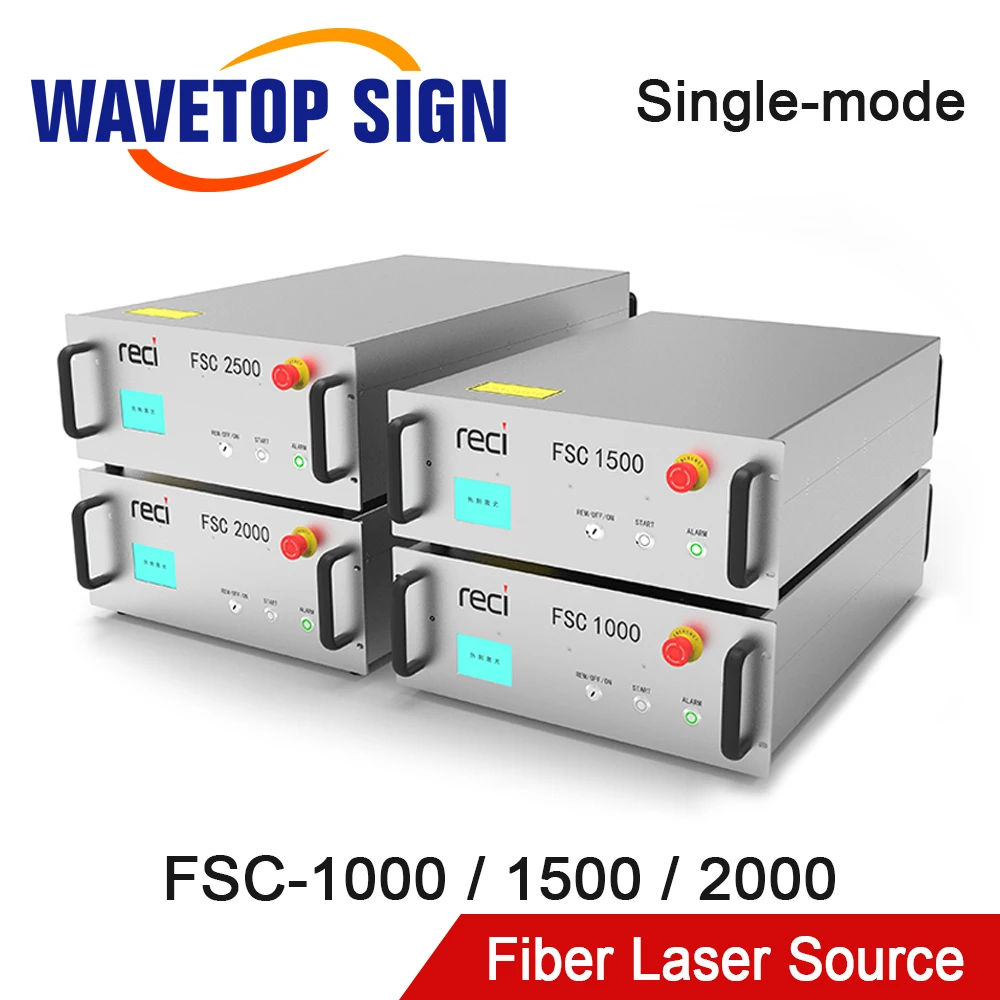

Высокомощные одномодовые лазеры из волоконного волокна серии FSC решат проблемы с одним резонансом путем решения таких узких мест, как нестабильность режима (TMI), стимулирование рассеяния Raman (SRS), И низкое качество луча, которое ограничивает среднюю мощность одномодовых волоконных лазеров высокой мощности. Средняя выходная мощность лазера полости и одиночного поперечного режима была увеличена до 3000 Вт. Эта серия продуктов интегрирует высокую среднюю мощность, несколько антибликов, высокое качество луча и высокую эффективность электрооптического преобразования.Он может быть широко использован в различных приложениях, таких как тонкая резка, металлическая сварка, обработка поверхности, 3D-печать и быстрое прототипирование.Особенно при резке толстых металлических пластин скорость резки не только быстрая, но и пластина имеет тонкий разрез и яркую секцию.

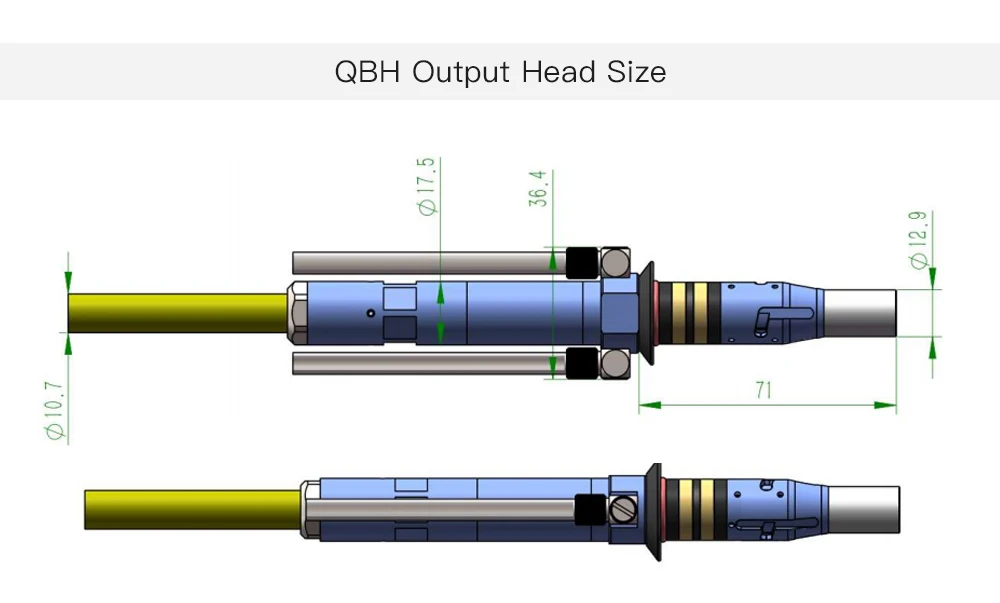

Размер слота выходной головки QBH-это стандартный размер, который подходит для обработки головок на рынке. Необходимо убедиться, что QBH установлен на месте во время установки, чтобы обеспечить надежное соединение кольца с контактным кольцом, в противном случае лазер не будет работать нормально. Перед установкой выходной головки QBH в обрабатывающую головку необходимо проверить зеркальную поверхность выходной головки QBH. Если вы обнаружите, что зеркальная поверхность выходной головки QBH не чиста, вы должны очистить зеркальную поверхность.

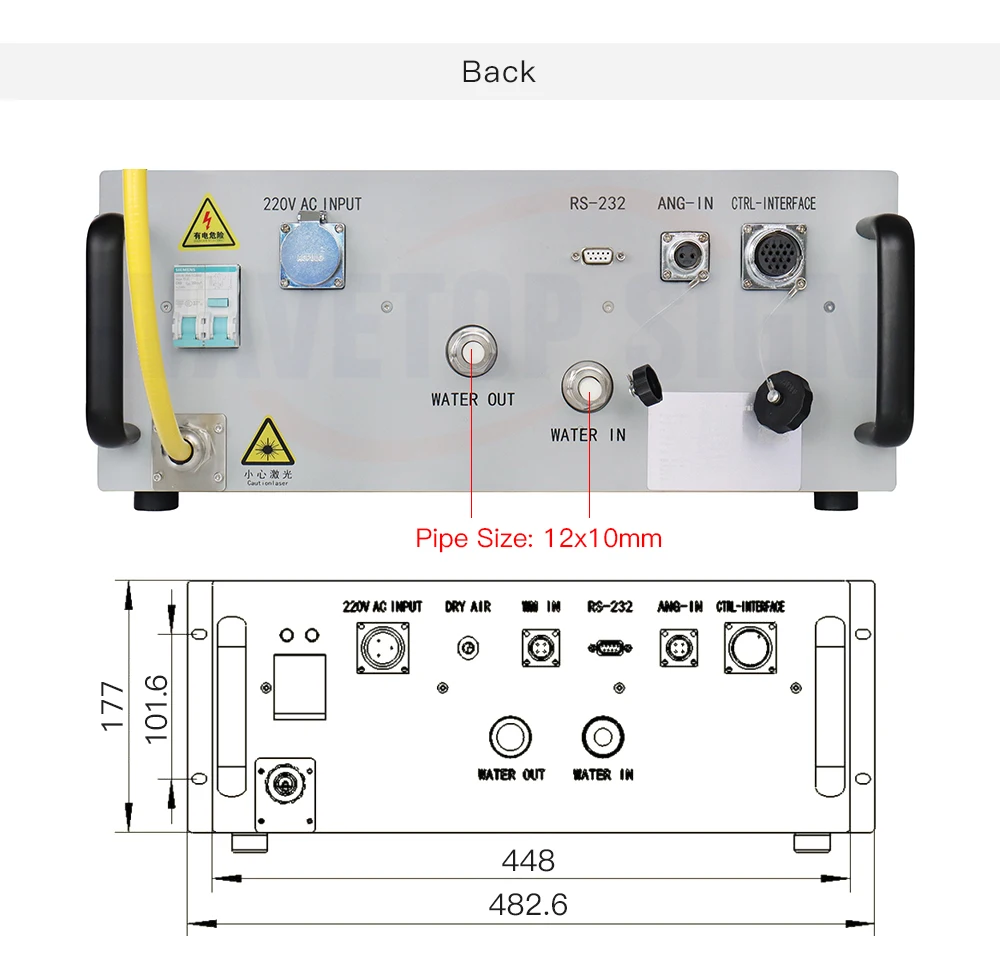

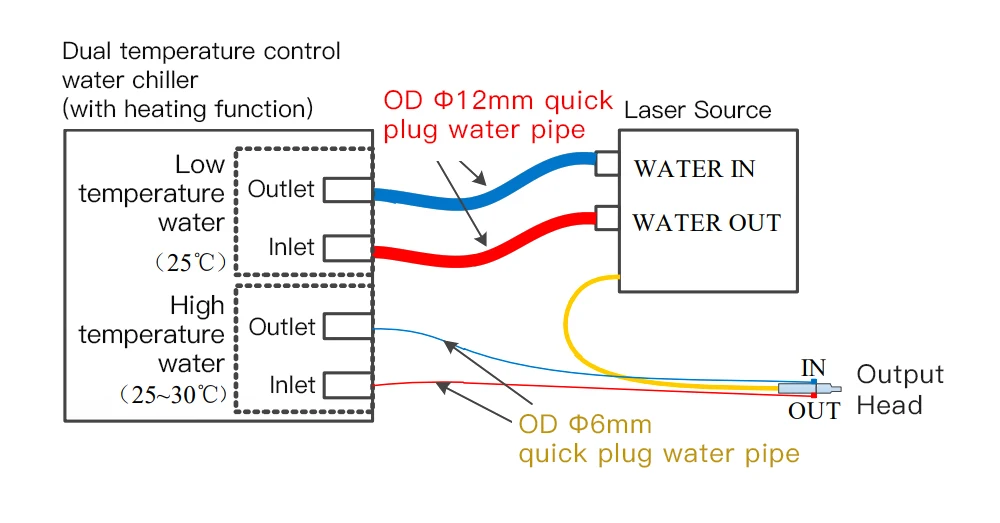

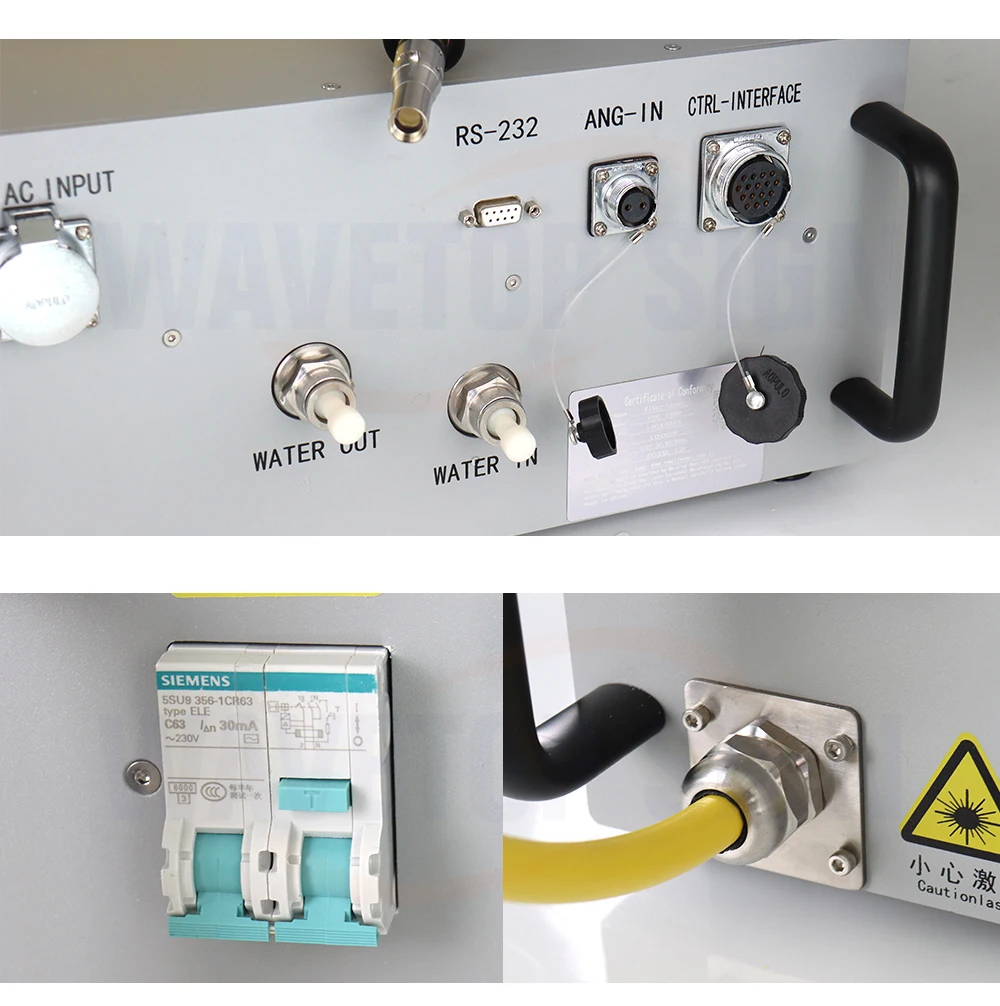

Требуется охладитель воды с двойным выходом контроля температуры. Для лазерного соединения воды необходимо использовать быстро вставляемую трубу с наружным диаметром 12 мм, а для соединения QBH требуется труба быстрого ввода с наружным диаметром 6 мм. Соединение водопроводной трубы показано на рис. 3,5, выход воды водяного охлаждения соединен с входом воды лазера, И задняя вода водяного охлаждения подключена к выходу воды лазера.
То же самое верно для QBH:

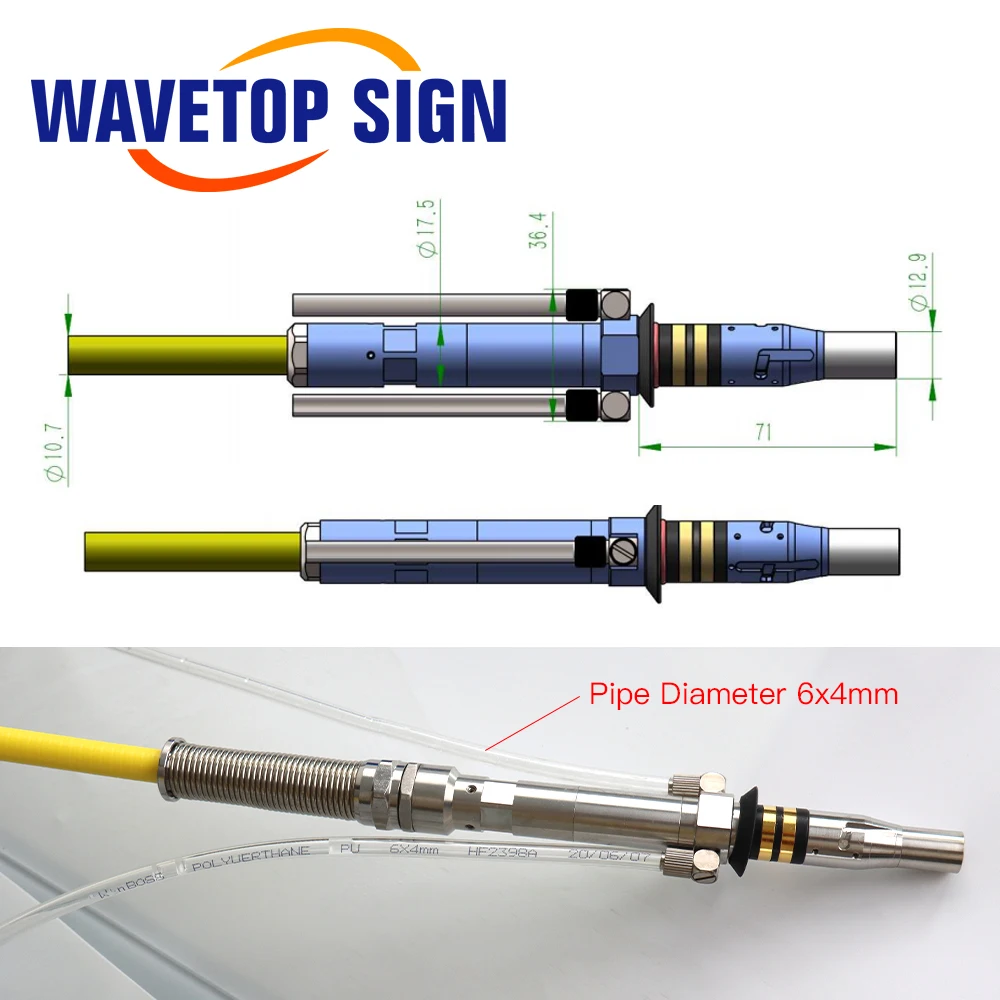

Если Канал охлаждения выходной головки QBH не оборудован, охладитель воды должен быть подключен отдельно. Должен быть в курсе:
(1) качество охлаждающей воды QBH должно быть чистым, а температура должна быть комнатной (чтобы не допустить конденсации).

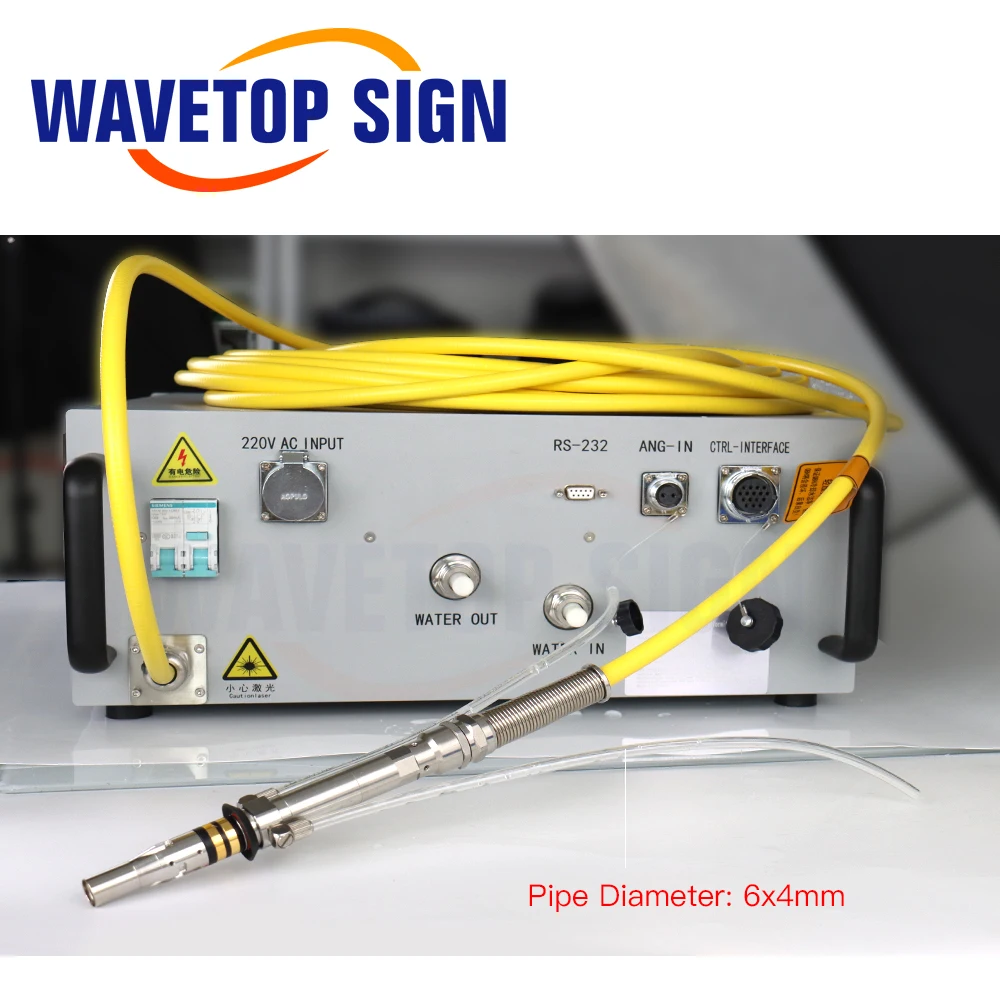

(2) водное соединение водопровода с наружным диаметром 6 мм рядом с лазерной обрабатывающей головкой. Водяная труба должна быть соединена с выходной головкой QBH, а затем Лазерная обрабатывающая головка струится в водяную цепь. Не Переворачивайте или не Разделяйте воду, чтобы избежать повреждения выходной головки QBH из-за недостаточного охлаждения.

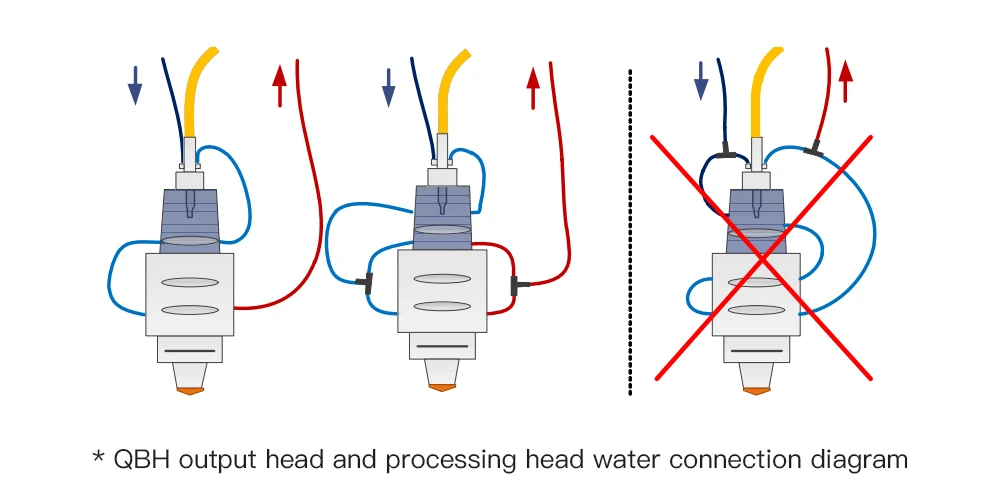

Справочная схема конкретного метода подключения:

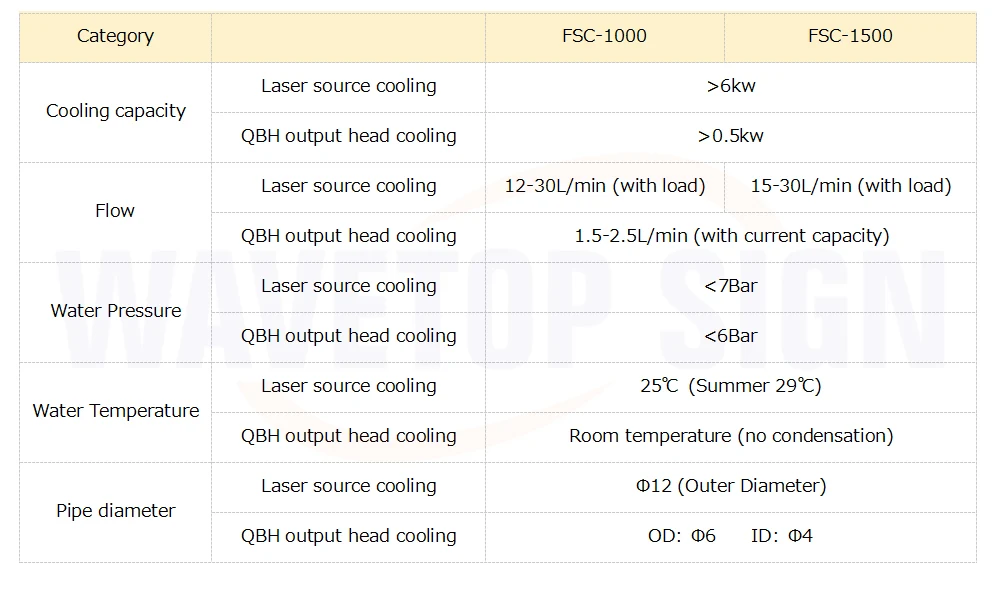

Требования к охлаждающей жидкости:
А) Охлаждающая вода должна быть чистой водой, и рекомендуется использовать чистую питьевую воду;
B) чтобы предотвратить рост плесени в воде в охладителе воды, вызвав блокировку трубопровода, рекомендуется добавлять этанол и этанол при заполнении чистой воды. Коэффициент громкости составляет 10%;
C) когда температура окружающей среды оборудования составляет от-10 °C до 0 °C, 30% раствор этанола по объему должен использоваться и заменяться каждые два месяца;
D) когда температура окружающей среды оборудования ниже-10 °C, необходимо использовать охладитель воды с двойной системой (с функцией нагрева), и система охлаждения должна работать непрерывно.
Условия установки:
(1) лазер должен быть расположен горизонтально и зафиксирован по мере необходимости, и не должно быть инверсии, бокового размещения, вибрации и удара;
(2) при подключении линии электропередачи и линии управления убедитесь, что источник питания отключен и не работает в режиме реального времени;

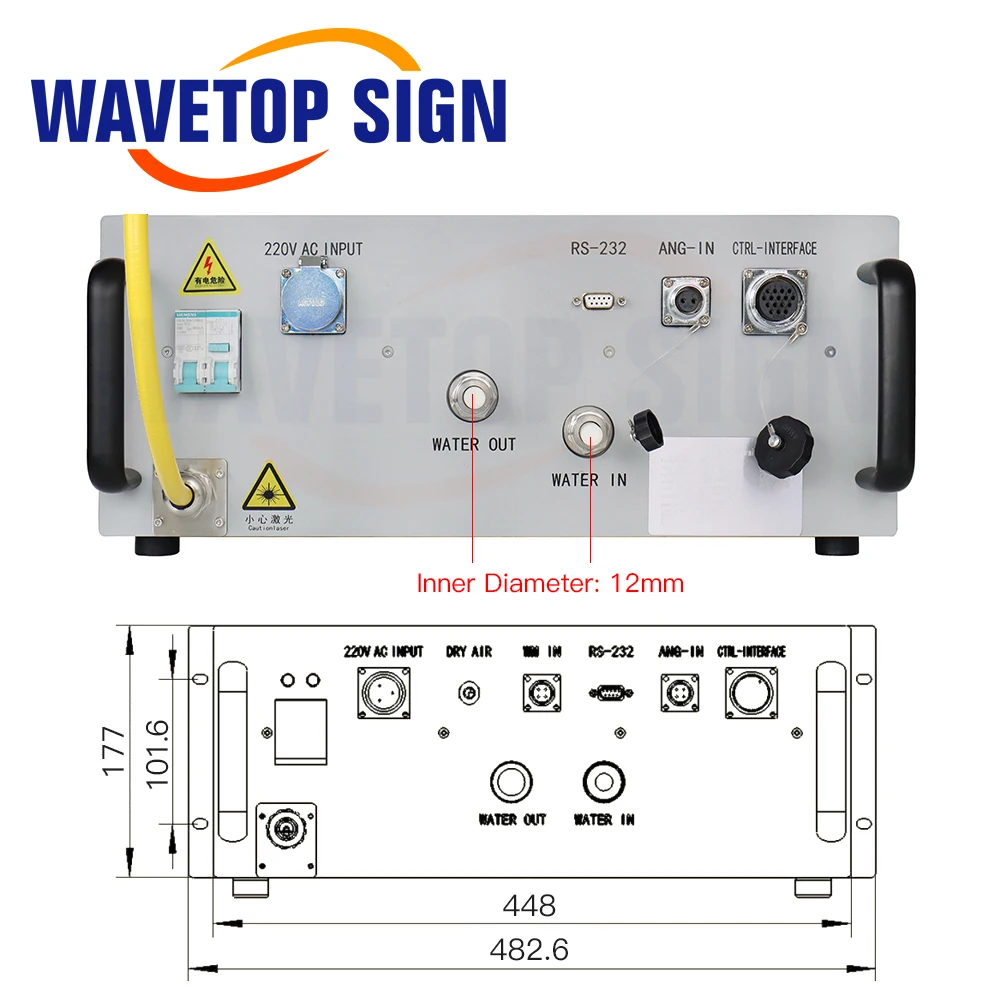

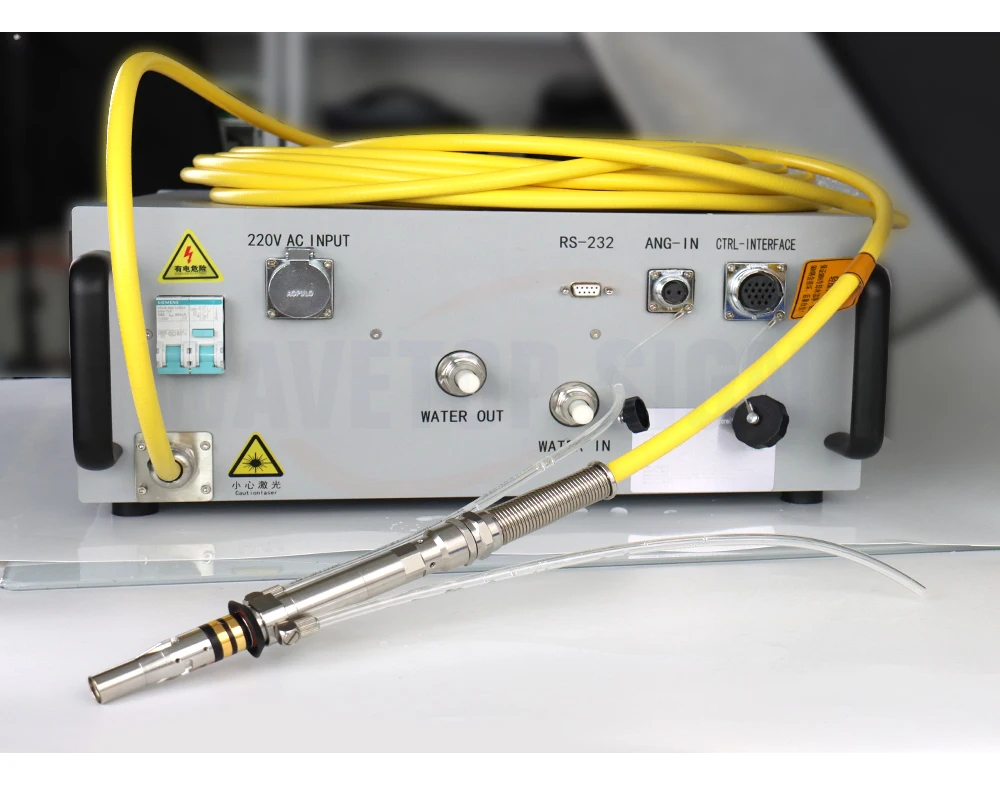

(3) когда лазер подключен к охладителю воды, необходимо распознать знаки входа и выхода воды и подключиться в соответствии с знаками, см. Рис. 3,5 для получения подробной информации.
(4) Убедитесь, что окружающая среда чистая во время установки лазерного выходного кабеля и выходной головки QBH, в противном случае Выходная головка QBH может быть загрязнена;
(5) перед установкой лазера в оборудование лазерной обработки убедитесь, что проверили лазерную выходную головку и сделали необходимую очистку. Если вы обнаружите пыль или посторонние вещества на выходной головке QBH, которые не могут быть очищены, пожалуйста, свяжитесь с персоналом послепродажного обслуживания Tottenham вовремя и не продолжайте устанавливать его временно и работать с лазером;
(6) в процессе установки выходного оптического кабеля необходимо избегать шагового, чрезмерного изгиба, попадания тяжелых предметов в бронированную защитную трубку, И бронированная структура повреждена из-за внешней силы и лазер поврежден, и гарантия не предоставляется;
(7) Подключите цепь и водный путь, подтвердите, что оптические линзы чисты и установлены должным образом, а затем включите лазер. Перед включением, убедитесь в том, что еще раз проверьте проводку для реалистичность и четкость изображения и убедитесь в том, что источника питания является точной (AC 220V ± 10% В переменного тока, 50/60 Гц). Убедитесь, что источник питания PE хорошо заземлен и прочный и надежный;
(8) в процессе установки и демонтажа, пожалуйста, аккуратно обрабатывайте выходную головку QBH и не подвергайте ее вибрации;
(9) минимальный радиус изгиба оптического кабеля лазерного выхода в нерабочих условиях, таких как транспортировка и хранение, должен быть не менее 20 см; В излучающем состоянии светильник, минимальный радиус изгиба должен быть не менее 30 см.
