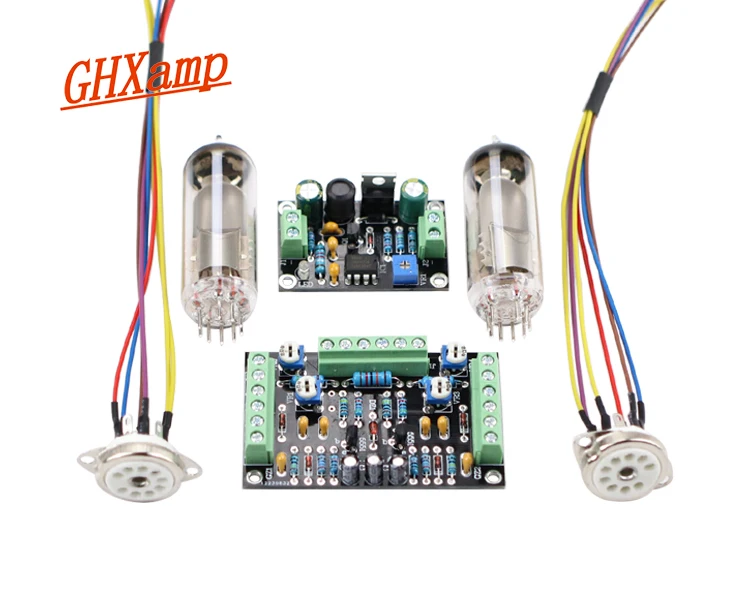

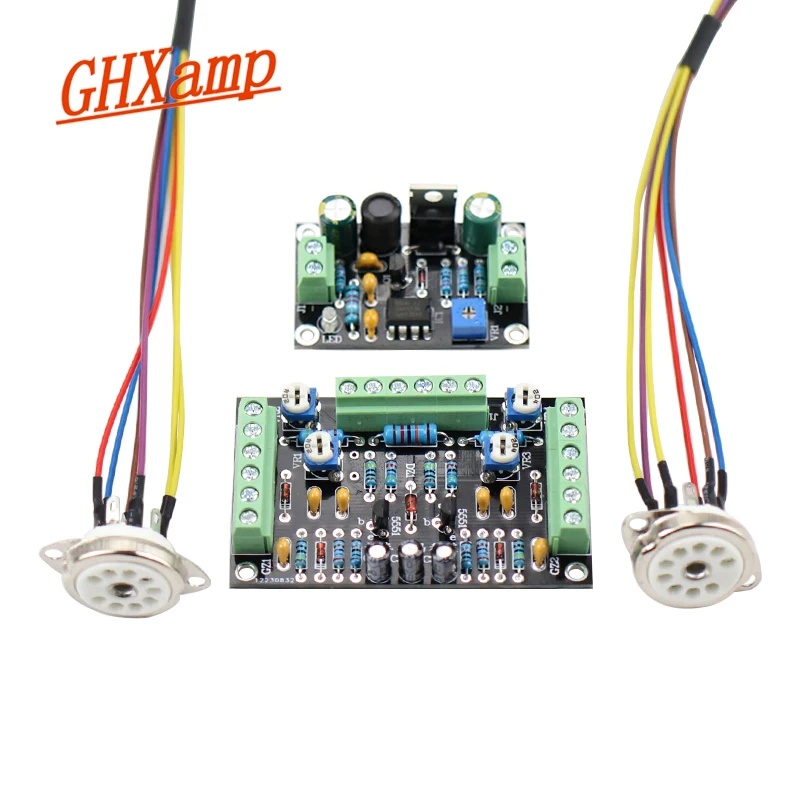

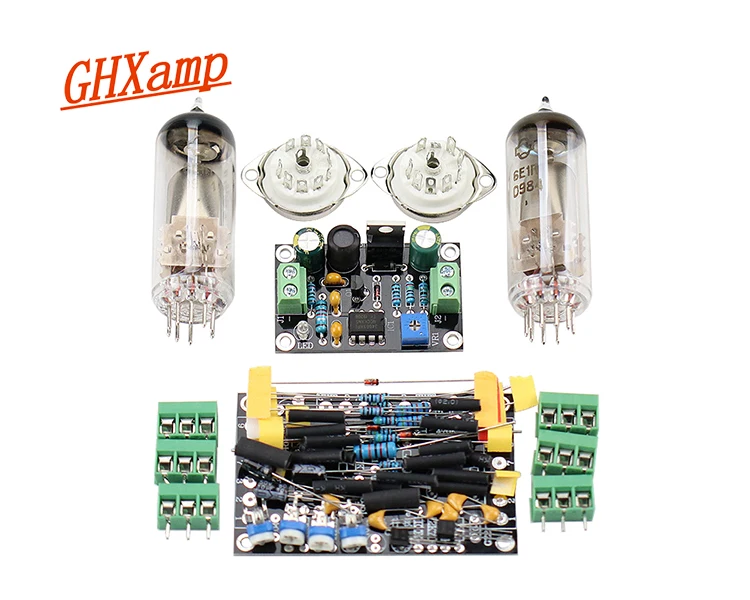

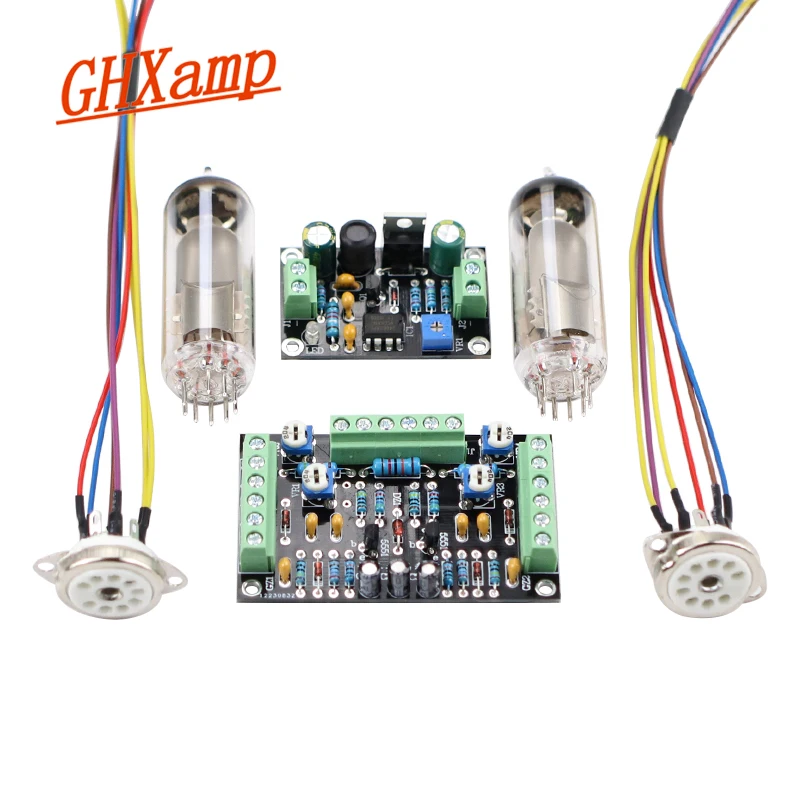

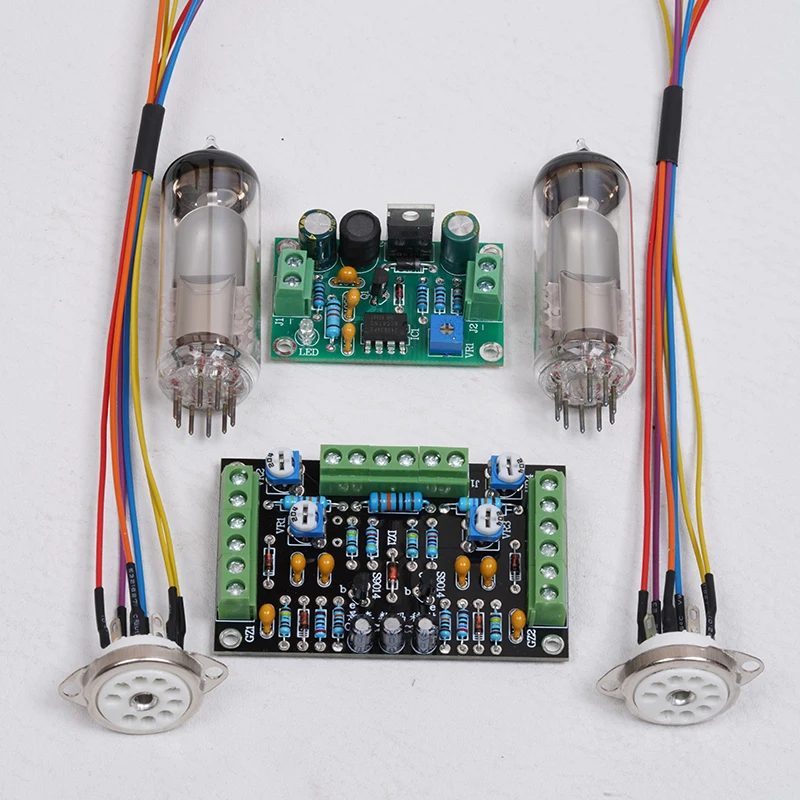

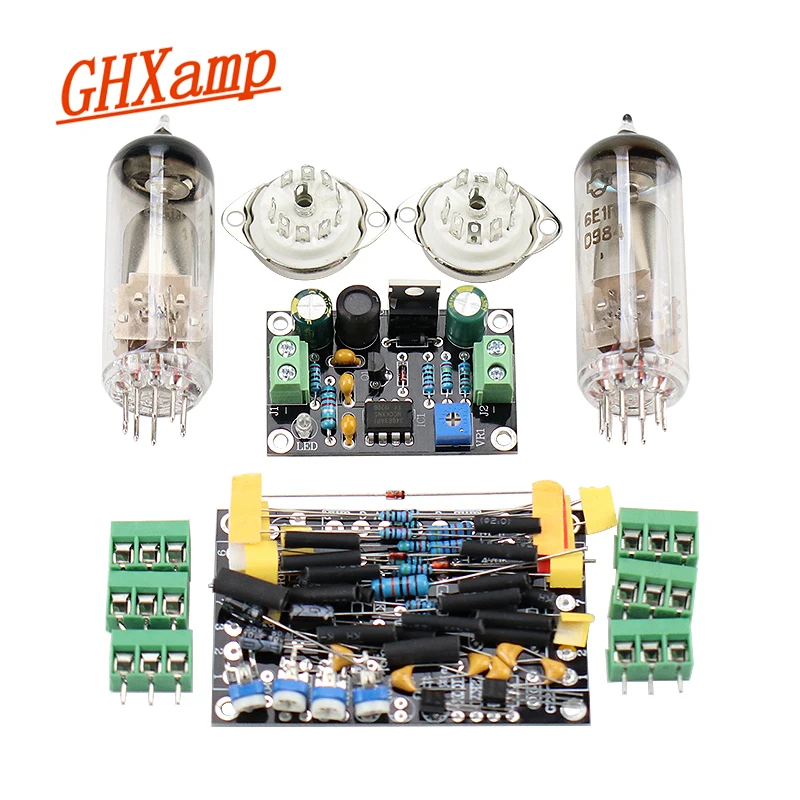

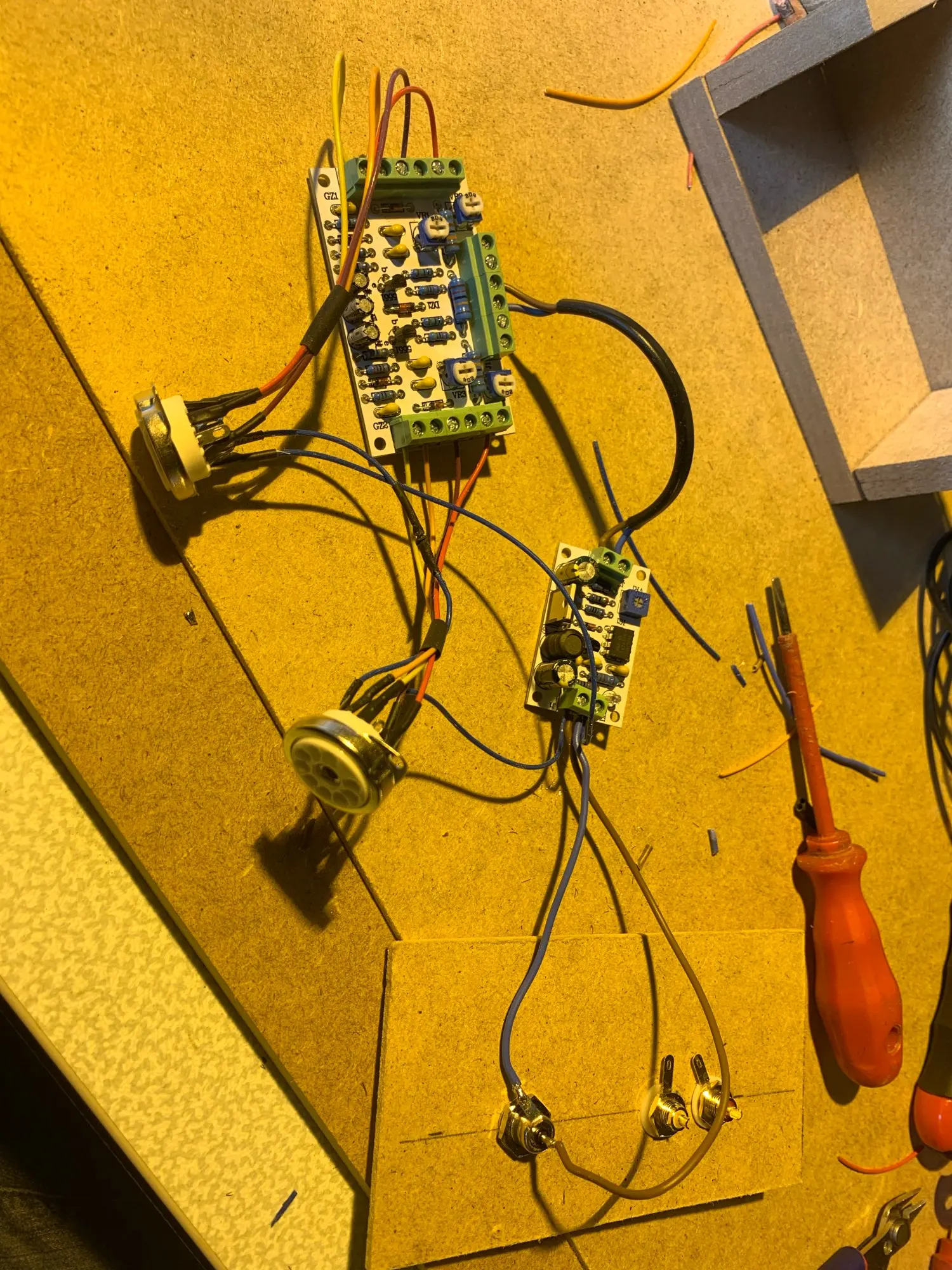

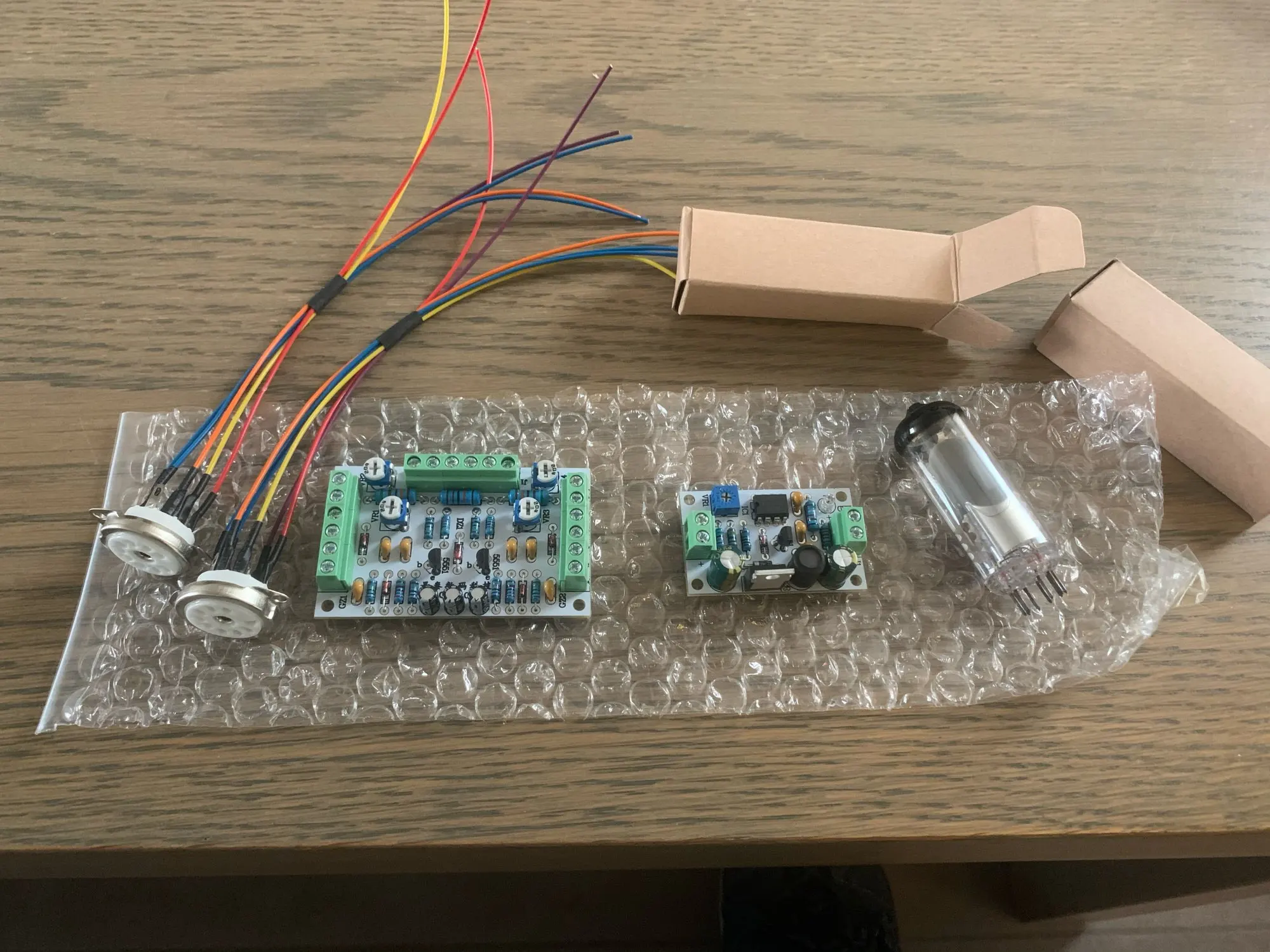

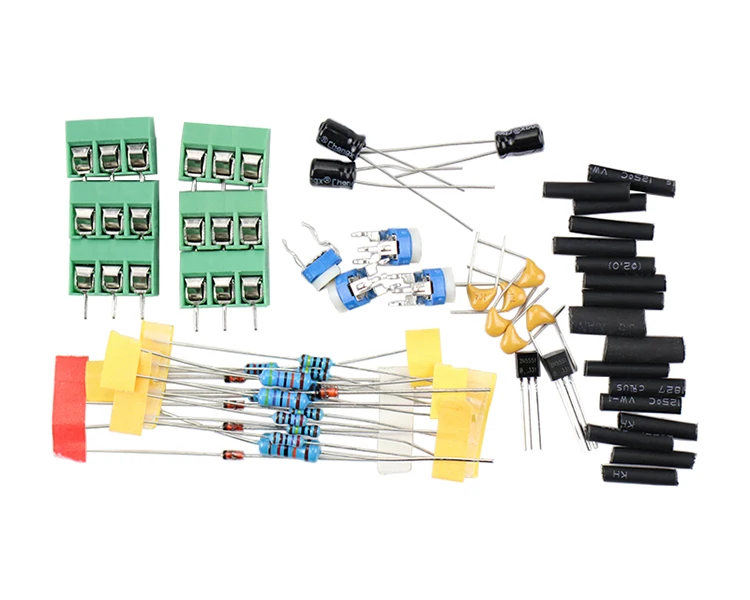

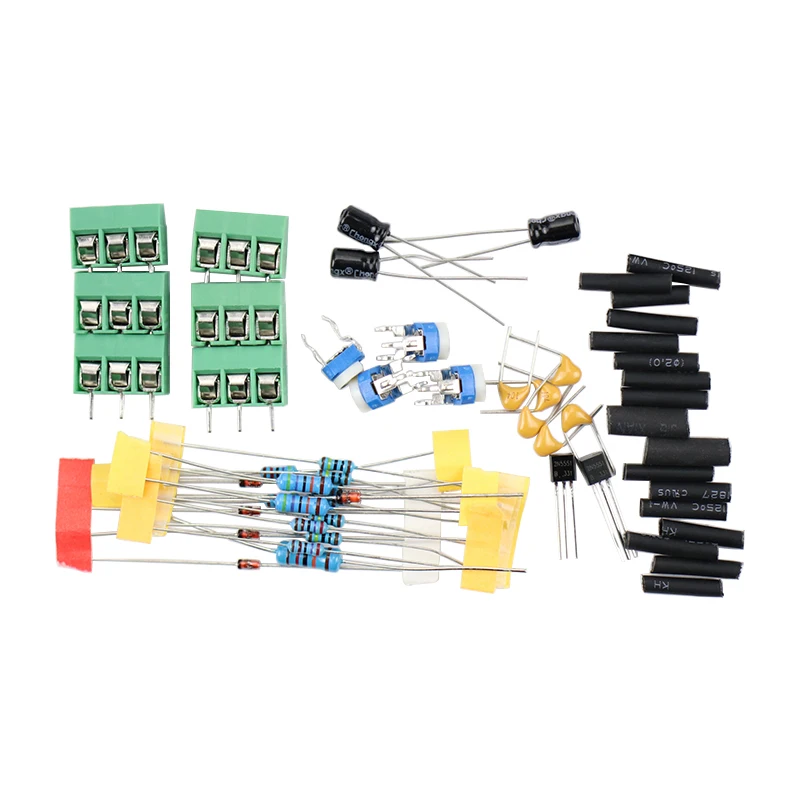

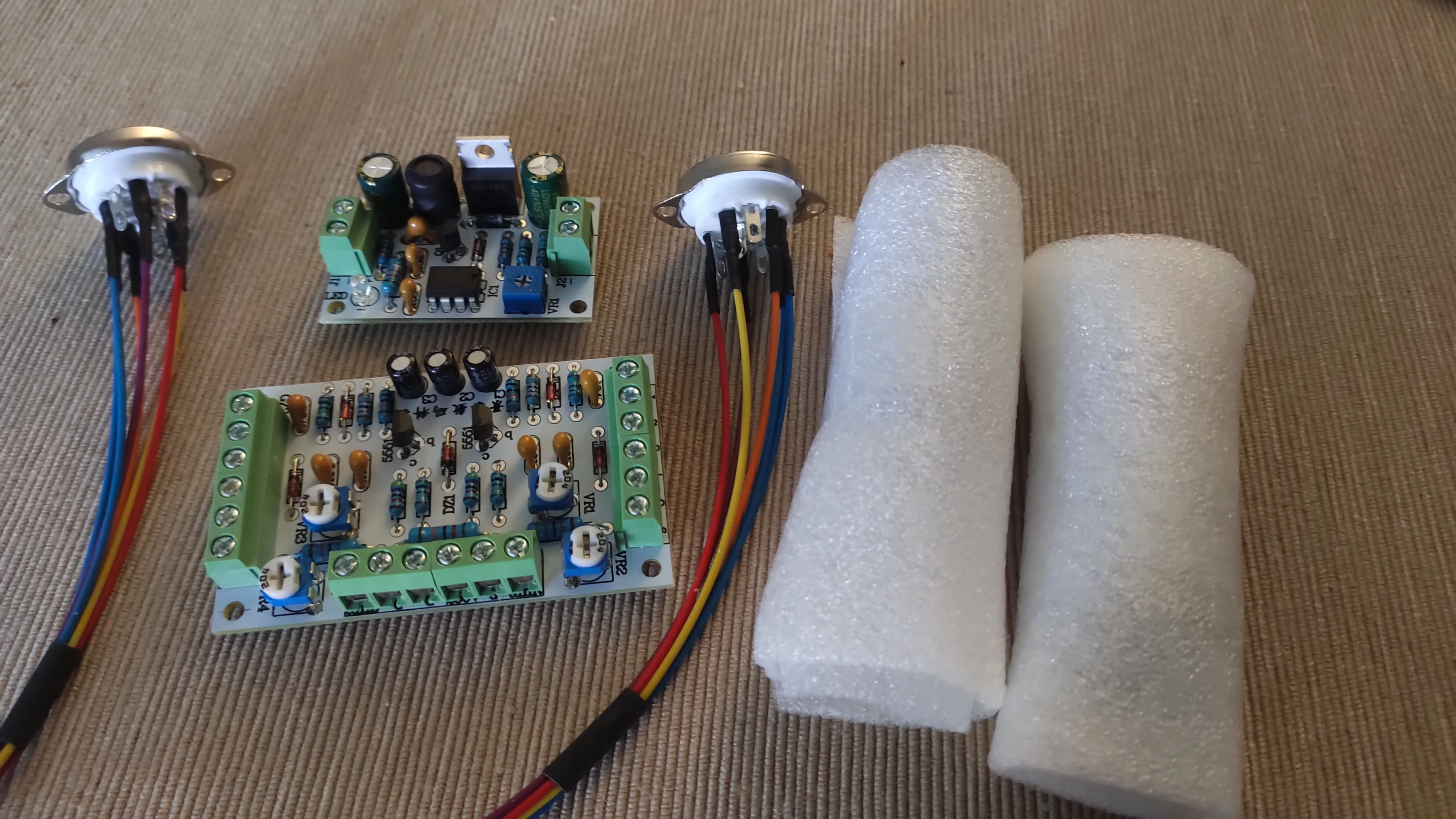

Набор индикаторов уровня лампы GHXAMP, 12 В, 6 Е1, двухканальная плата для предусилителя радио усилитель звуковой трубки, сделай сам, низкого напряжения

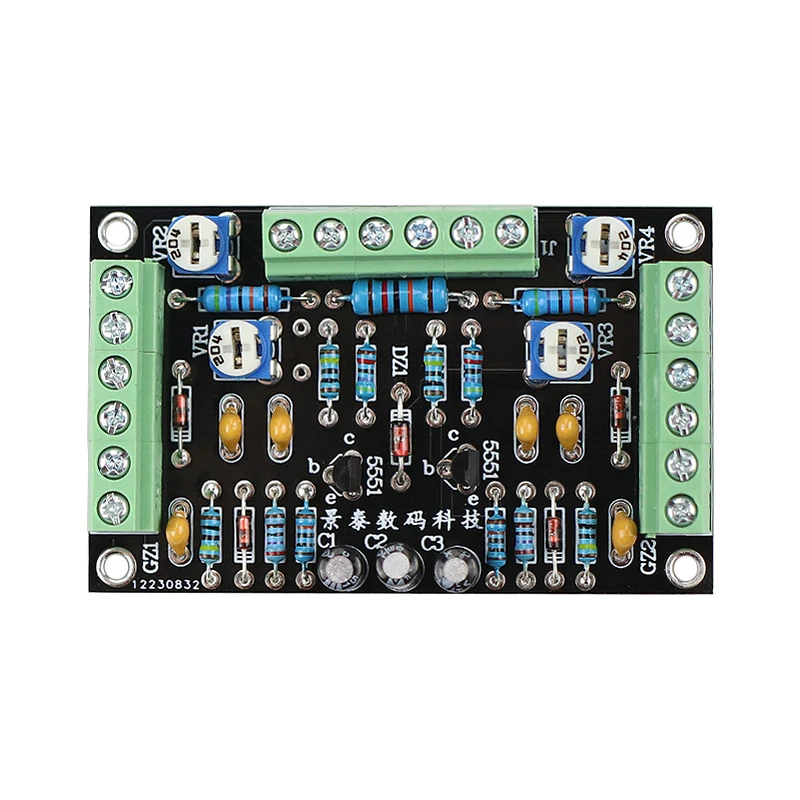

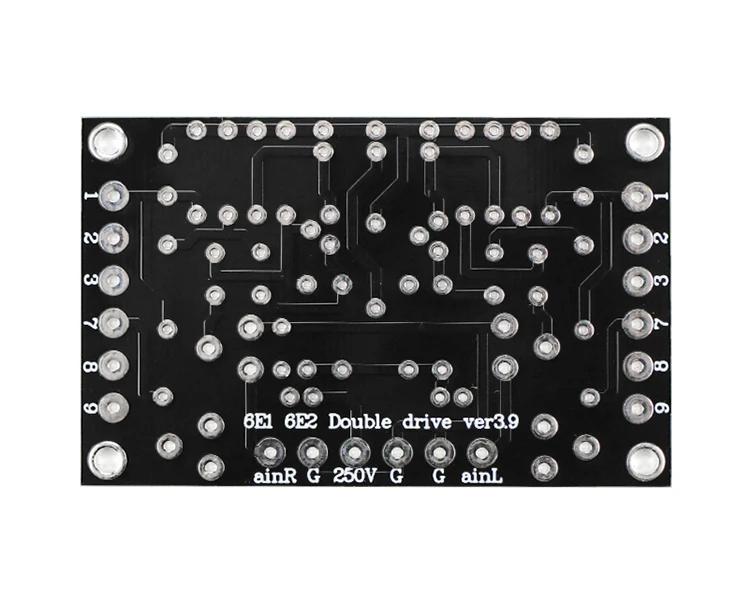

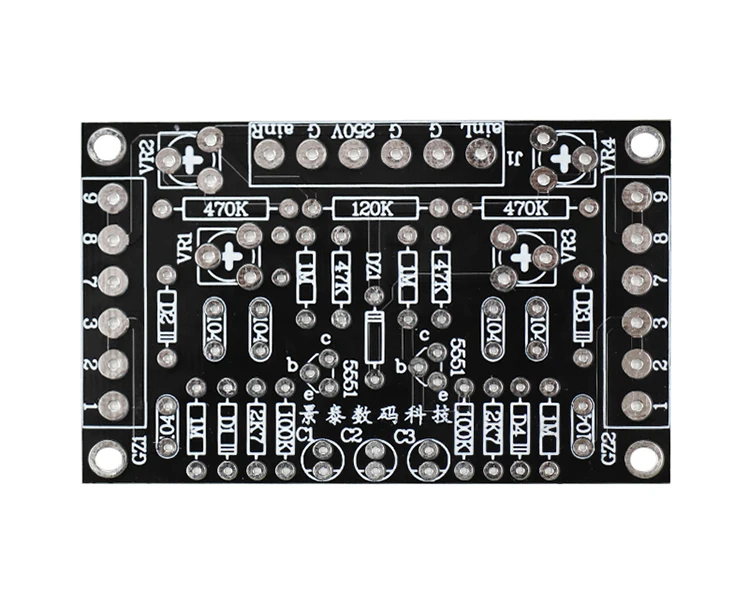

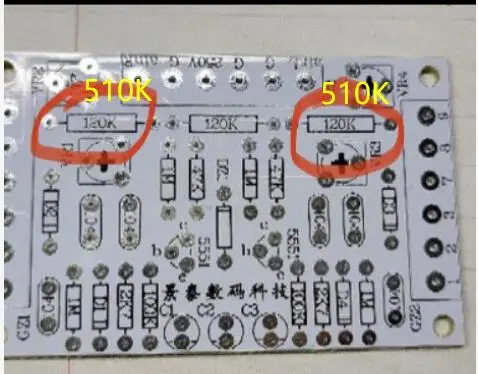

Советы: погрешность 120K шелкографии с левой и правой сторон платы, правильное-510K, пожалуйста, посмотрите первое изображение ниже

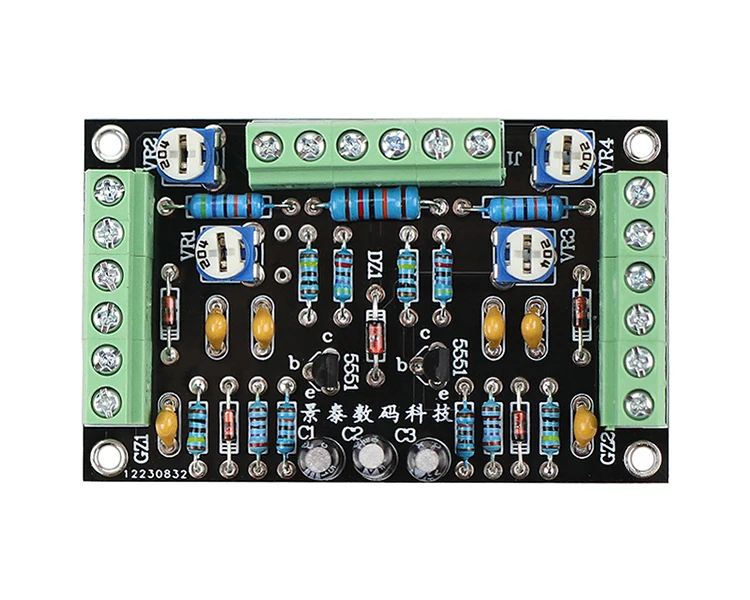

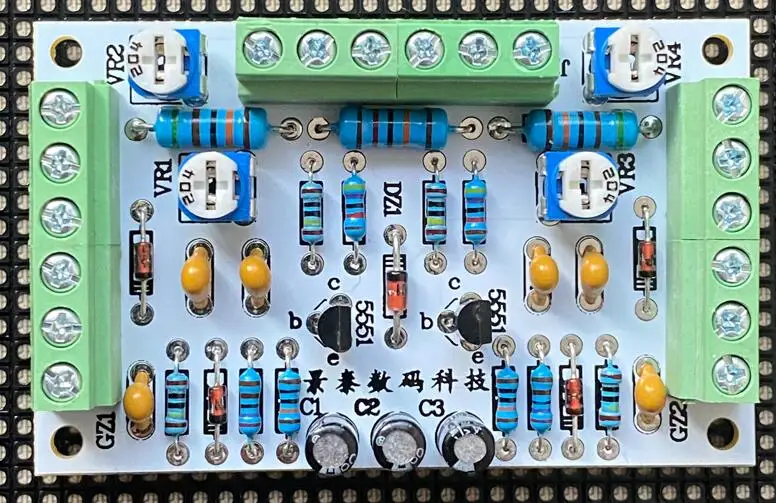

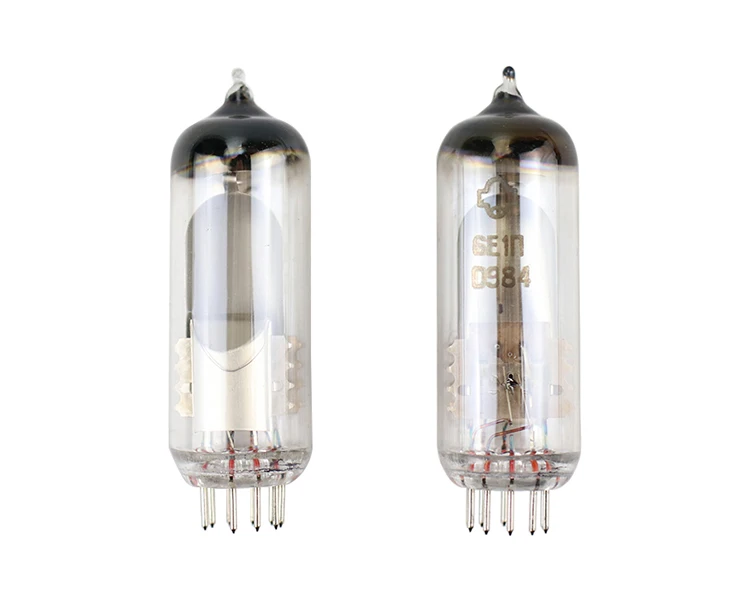

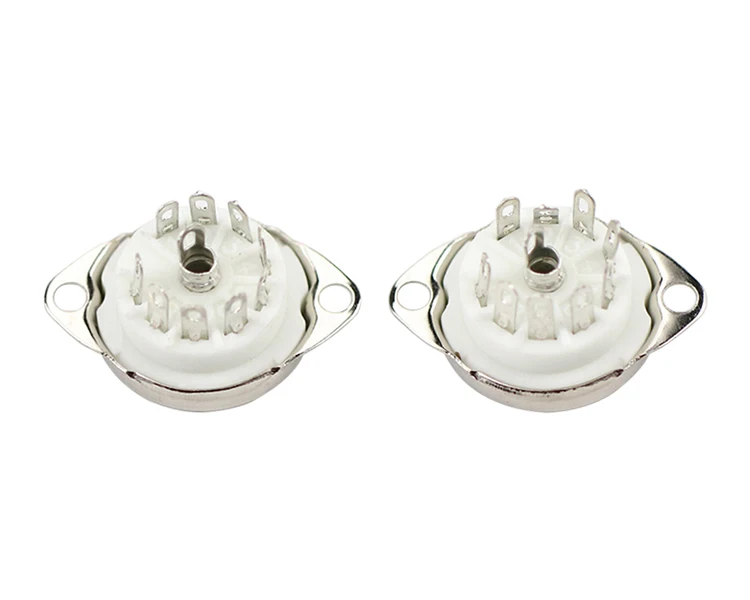

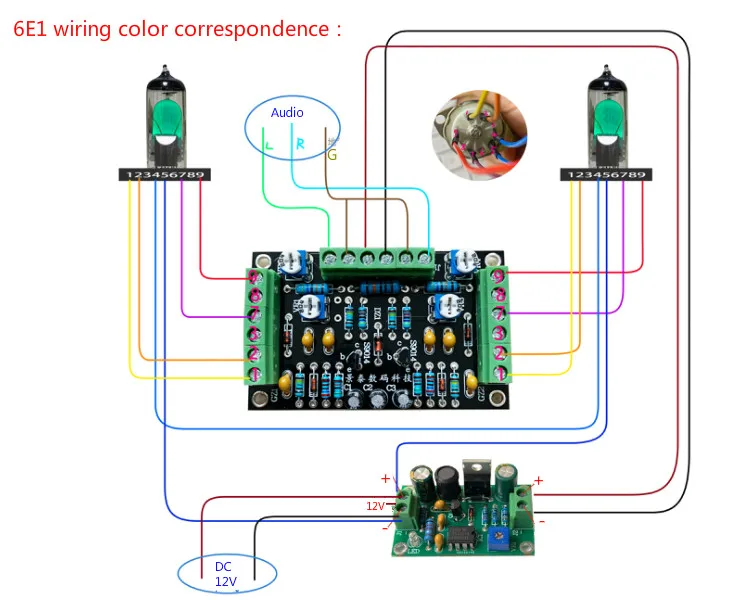

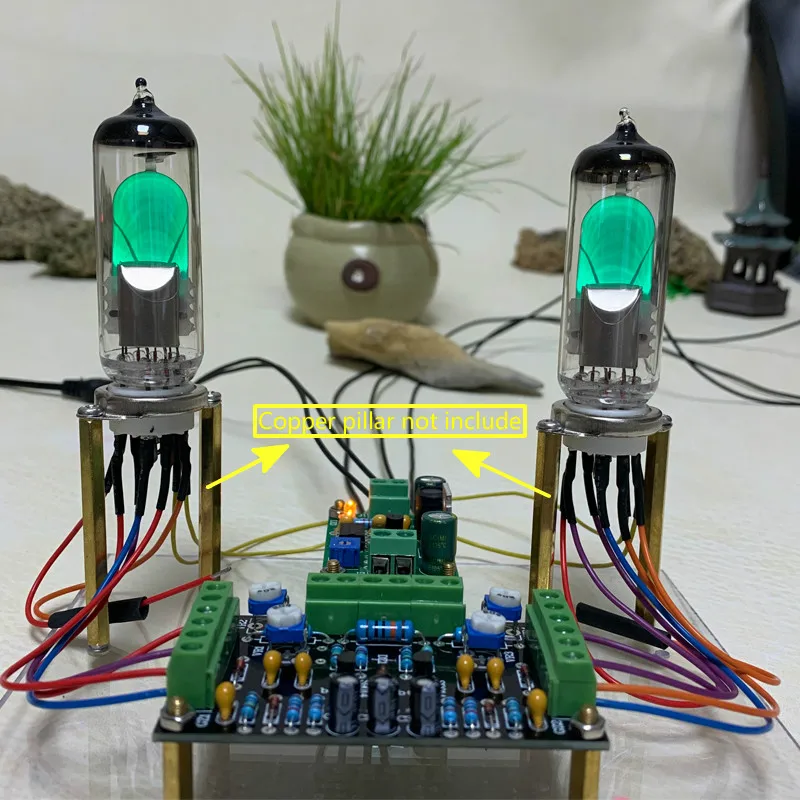

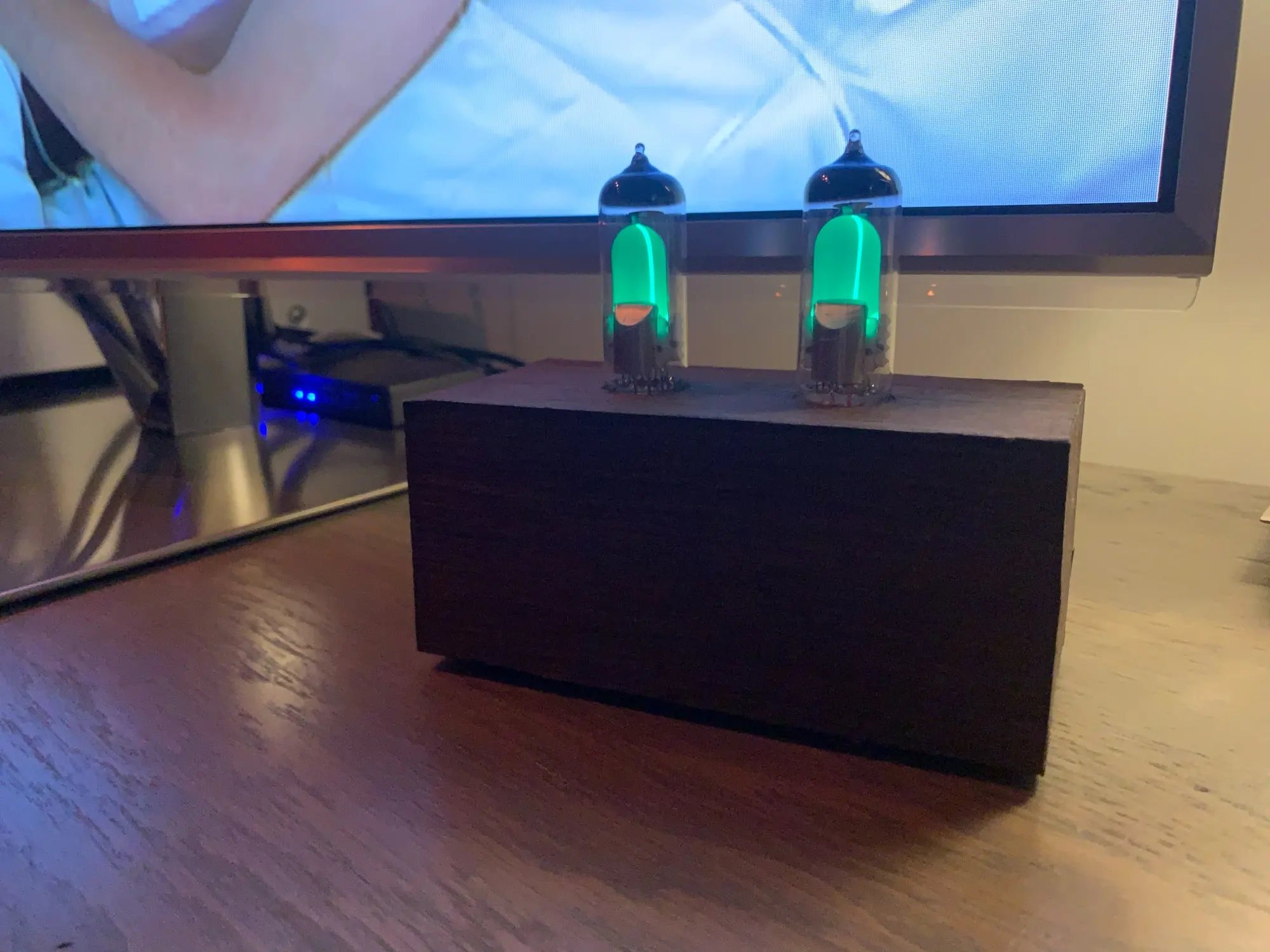

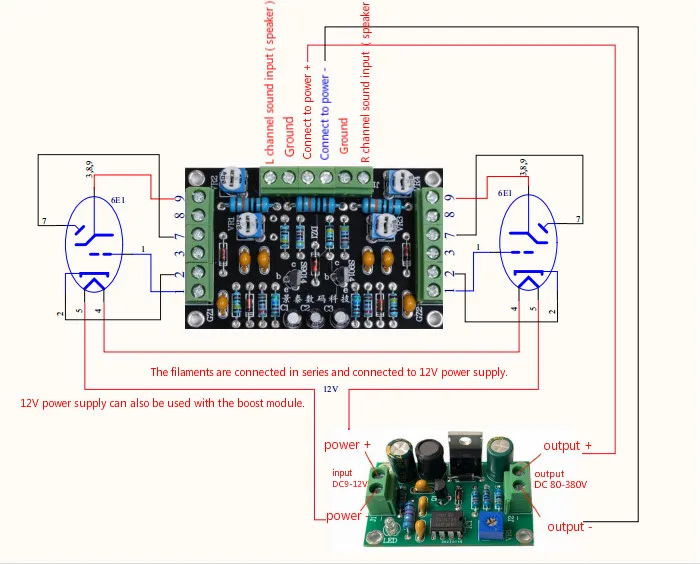

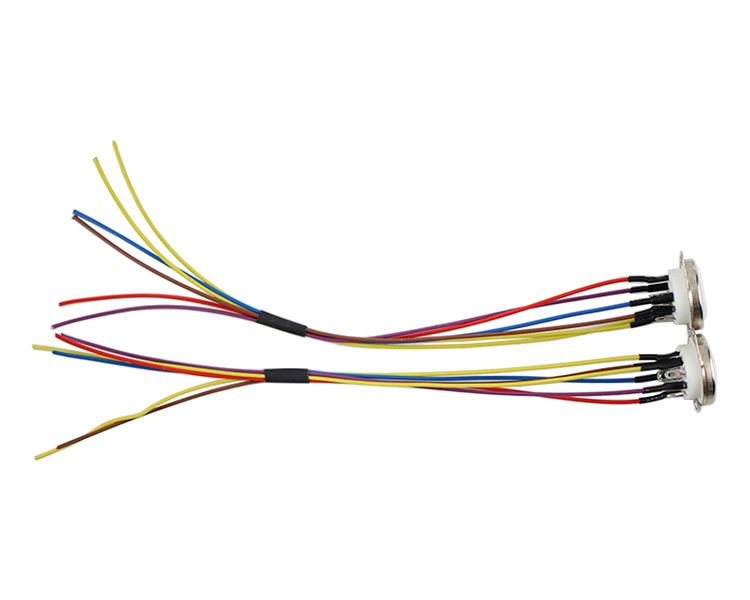

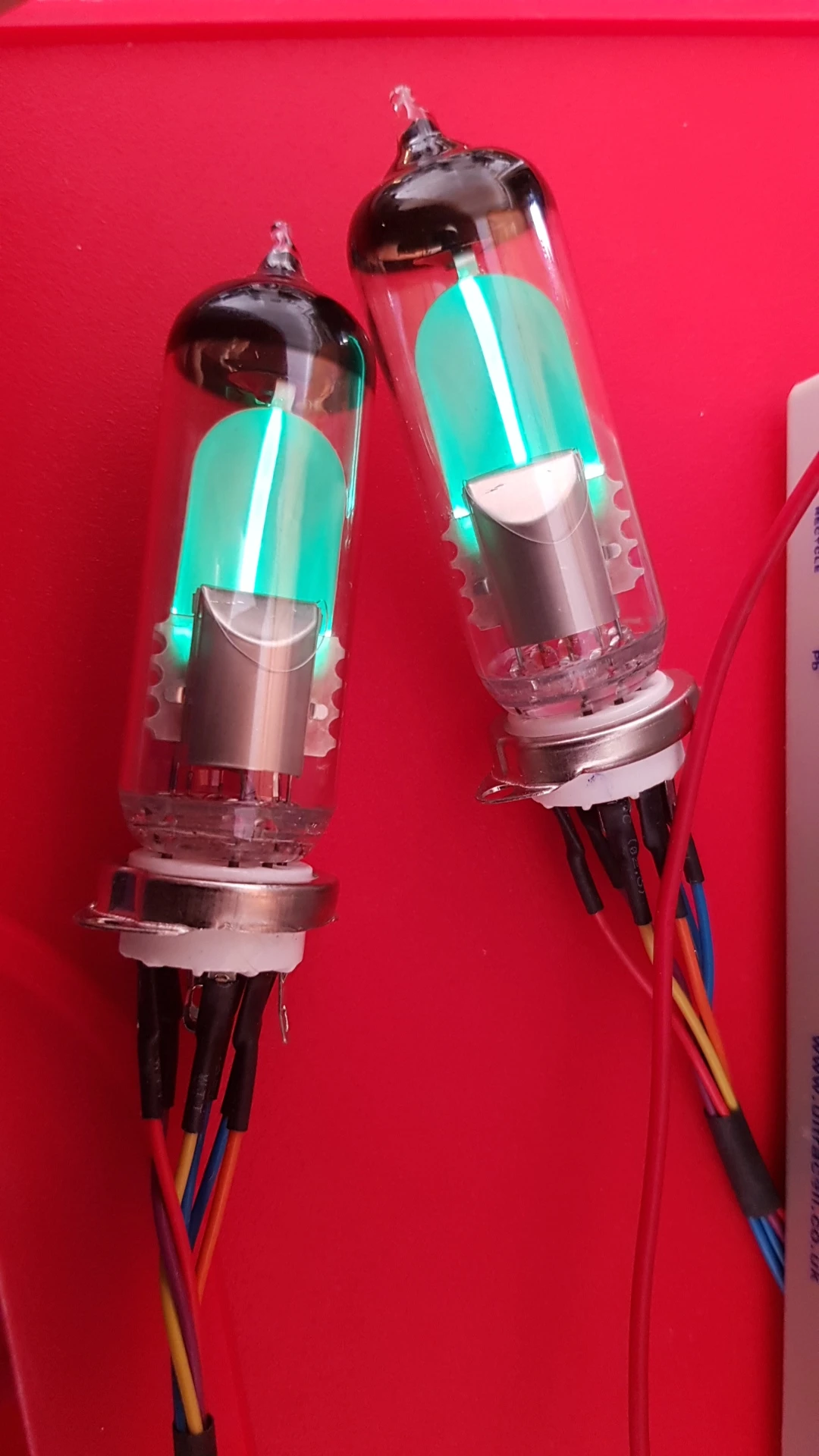

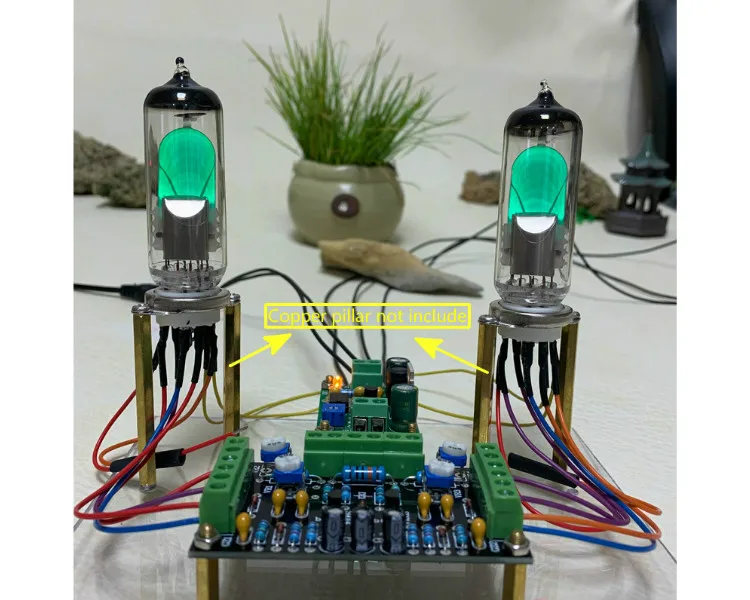

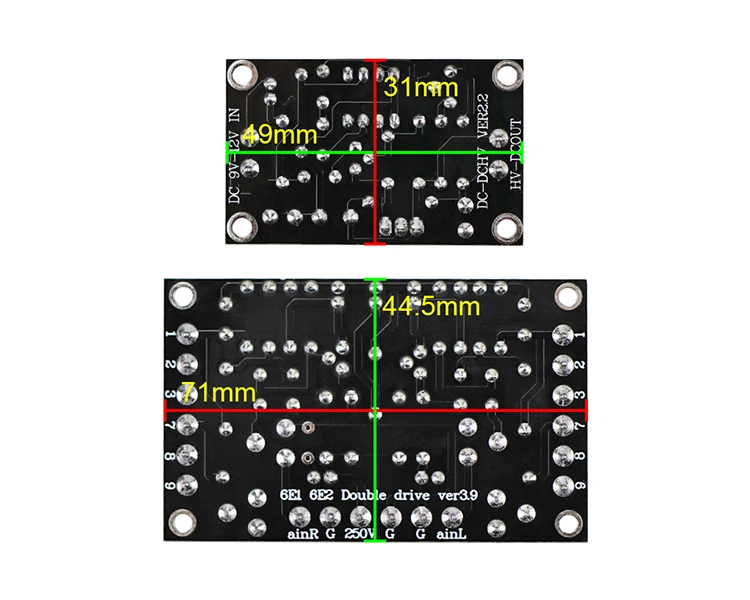

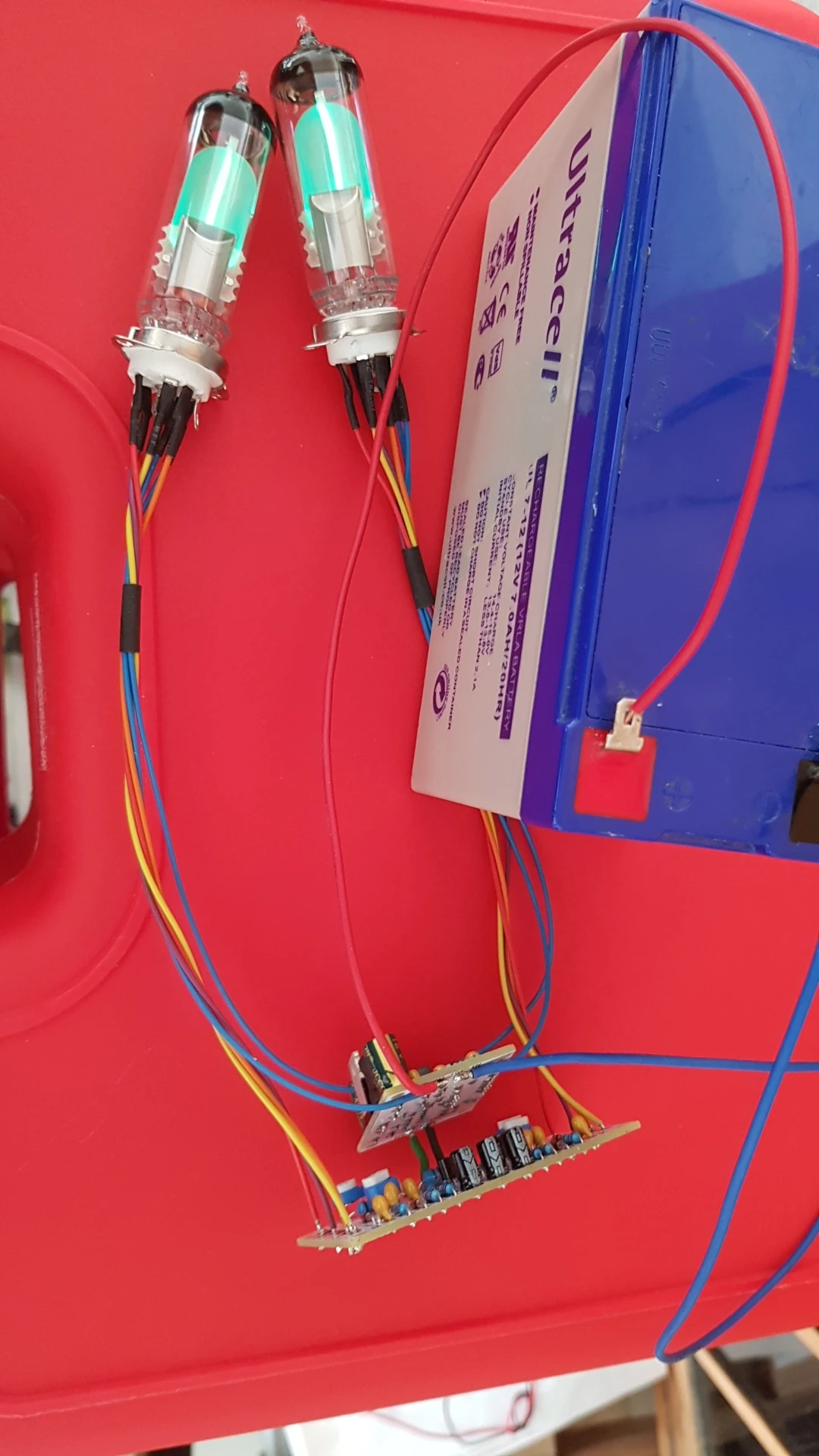

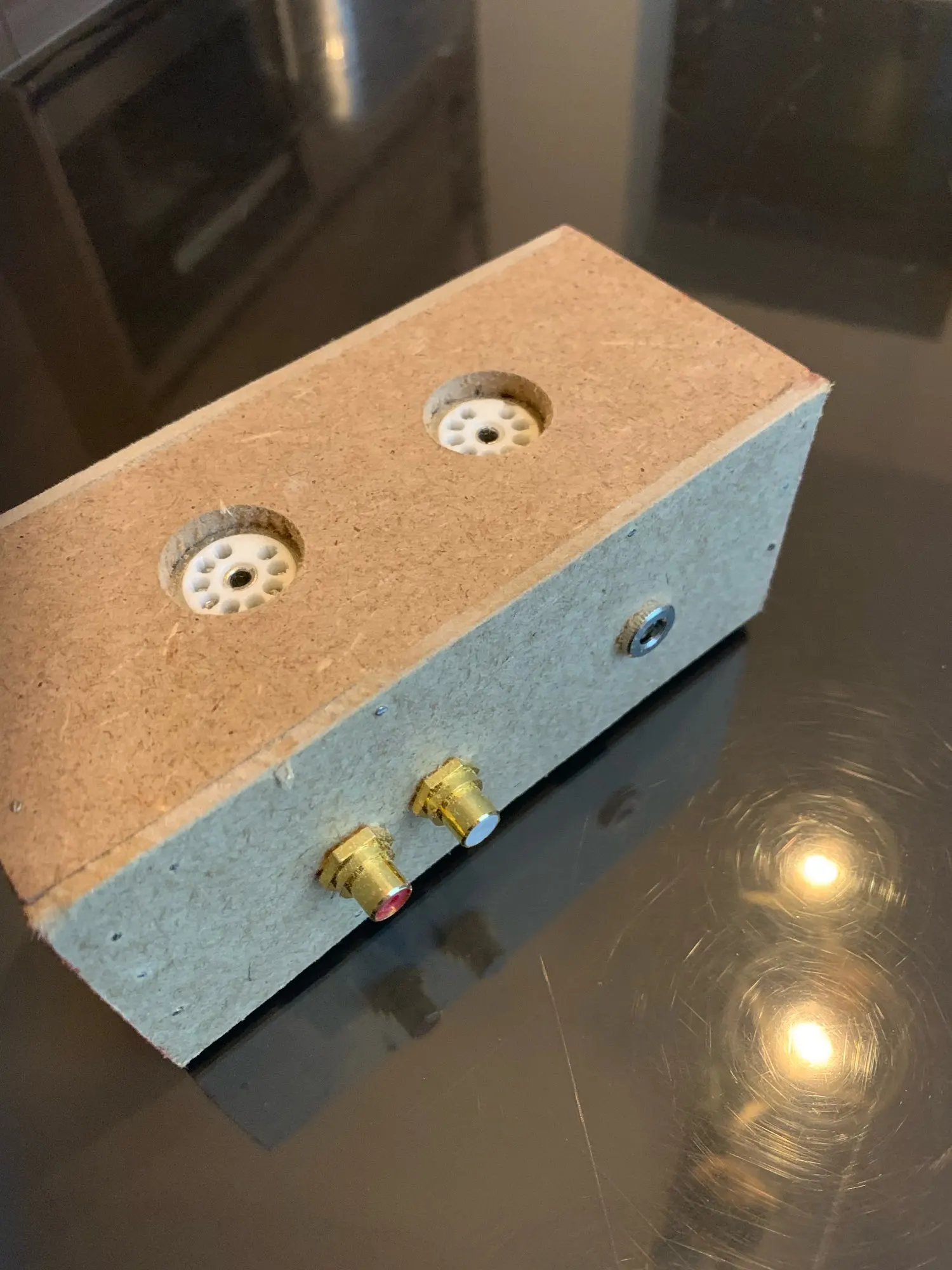

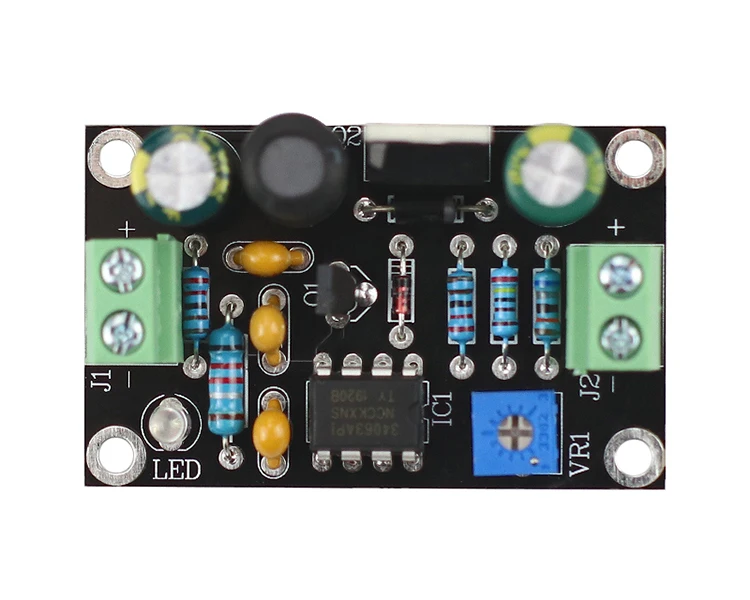

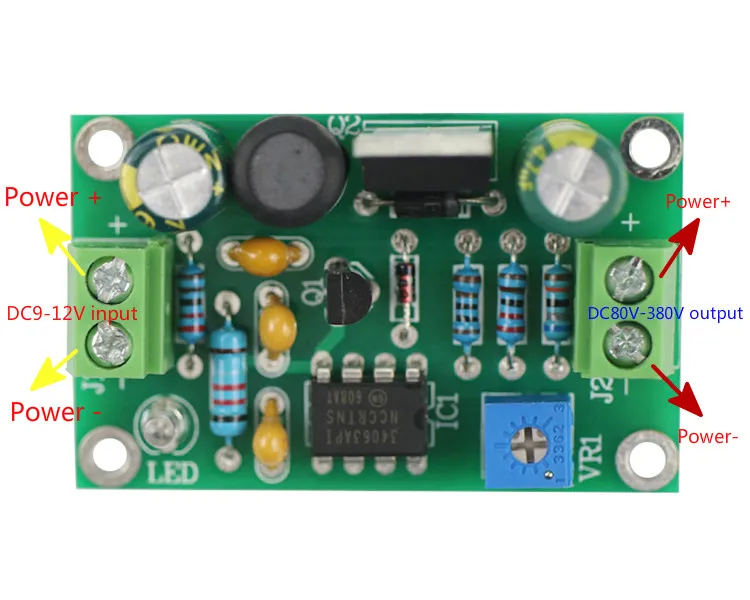

А. Улучшенная флуоресцентная форма 6E1 cat-eye tube driver board kit (двухканальная) 6E1 имеет веерообразную зеленую флуоресцентную лампу, а флуоресцентная лампа меняется в соответствии с ритмом аудиосигнала для достижения визуализации музыкиБ. Версия источника питания постоянного тока 12 В:Источник питания 12 В постоянного тока: 12 В/2 АНапряжение нити 6E1 6,3 В, ток нити мАОба волокна питаются параллельно от 6,3 В, а два нити последовательно подключаются к 12 В.C. Подключение розетки:Розетки были сварены удлинительными кабелями разных цветов и подключены к соответствующим пронумерованным клеммным колодкам на плате драйвера в соответствии с цветом выводов.Серийный номер и описание левой и правой клемм:1. Подключите сетку (штифт сигнала трубки 6E1), первый штифт розетки2. Заземление, катод внутри трубки, третий контакт гнезда7. Подключен к управляющему электроду, используется для управления шириной флуоресцентной линии трубки, 7-й контакт розетки9. Анод, штифт блока питания 6E1, 9-й штифт розеткиКонтакты 4 и 5 розеток-это контакты с питанием от нити (источник питания 6,3 В)Примечание: два нити подключены параллельно для питания 6,3 В!Два нити подключены последовательно для питания 12 В!Посылка тация:О: 2 трубки 6E1n (можно выбрать, нужно ли брать трубки)B: 2 комплекта розеток (с выводами)C: плата драйвера трубки 6E1nD: 1 повышающая плата (вход 12 В, выход 250 В)Рекомендуемая Спецификация адаптера питания 12 В 12 В 2 А (адаптеры необходимо взять с собой)Источник питания: 250 В постоянного тока/мА,Блок питания накаливания 12 в 1 а/6,3 в ма (блок питания накаливания может быть переменным или постоянным током), нить накаливания может использоваться для платы повышения напряжения 12 В,Держатель трубки:Стандартное маленькое девятиконтактное керамическое гнездо, Расстояние Монтажного отверстия: 28 ммОтверстие панели: 18 ммМодель электронной трубки, используемая в этом продукте, представляет собой совершенно новую электронную трубку 6E1n, которая имеет хорошую консистенцию и высокую флуоресцентную яркость. Штифт электронной трубки 6E1n был обработан специальным процессом, а не старой трубкой.(Трубка 6E1n и трубка EM81 взаимозаменяемы)
