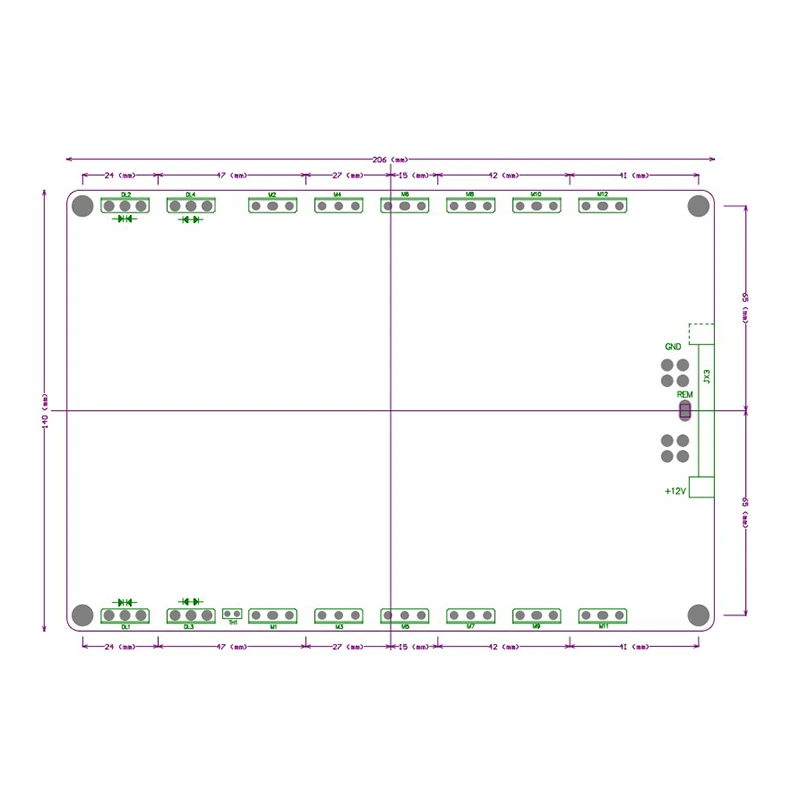

Размер: 206 мм * 140 мм * 65 мм (Д * Ш * В) без выступающей части клеммной колодки.
Детали готового материала платы:
1. Сопротивление модуля PCB + drive x Один комплект
2. Конденсатор, Диод/Триод x1
3. Конденсатор входного фильтра (высокая частота и низкое сопротивление) x10
4. Конденсатор выходного фильтра x8
5. Полумостовой выпрямитель (MUR3060PT / A) x4
6. Импортный полевой транзистор (IRF064) x16
7. Трансформатор (кольцо T50 4: 23: 7: 7) x2
8. Усовершенствованное литье под давлением монтажный зажим (150A) x2
9. 25 мм выход 14 # провод AWG (80A) x4
10. Шарик + изоляционная силиконовая ткань x8
Технические параметры: условия тестирования (Входное напряжение: промышленный стандарт 14,4 В)
1. Тип источника питания: двухтактный
2. Входное напряжение: DC9-16V (Стандартное рабочее напряжение, лучшее-DC12V-15V)
3. Входная мощность: 4200 Вт, высокая эффективность преобразования, до 95%.
4. Входной ток: 4200 Вт/14,4 = 291.7A
5. Выходное напряжение: Положительное и отрицательное около 80,0 в
6. Выходная мощность: около 4000 Вт
Применение:
1. Высокомощный импульсный источник питания постоянного тока представляет собой источник питания высокого напряжения с широким входом, который может преобразовывать напряжение постоянного тока в 12 В постоянного тока в одиночные и двойные группы по 24 В, 28 в, 32 В, 36 В, 48 В, 72 В и другие высококачественные регулируемые переключатели питания. Может использоваться в различных автомобильных, паровозиках, локомотивах, промышленном управлении, автомобильной аудиосистеме, военных ** и других отраслях электронного оборудования. Такие как: двигатель постоянного тока, автомобильный усилитель, ЖК-монитор, видеокамера, CD / DVD-плеер и т. д.
2. Типичные области применения: преобразование автомобильного усилителя мощности, TDA7294, LM3886, TDA7293, 2SC5200 до 2SA1943 и другие усилители мощности, а также другие устройства, работающие на аккумуляторах, которые требуют повышения.
Конфигурация материала:

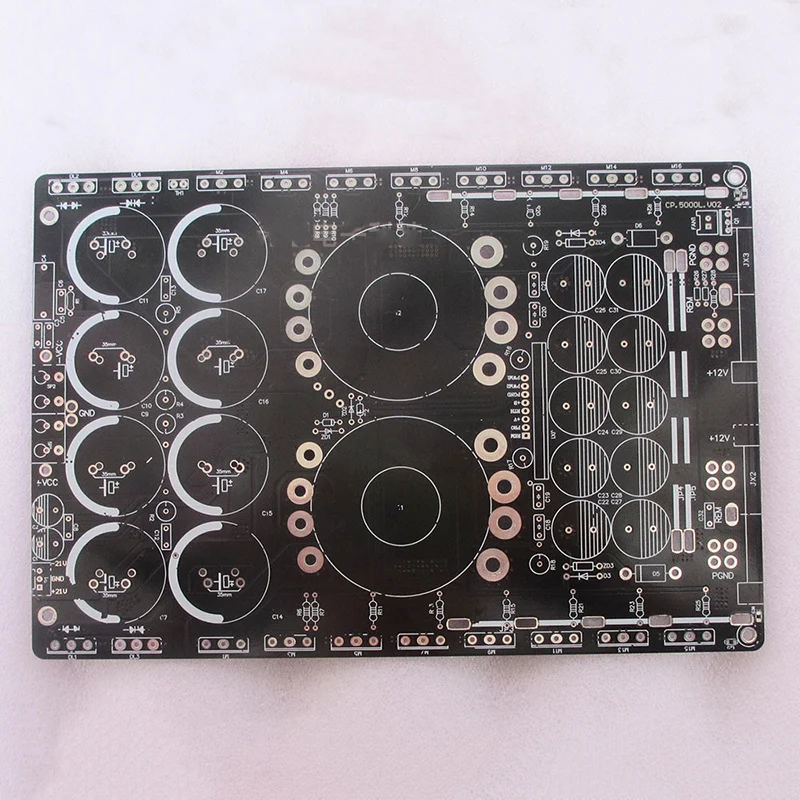

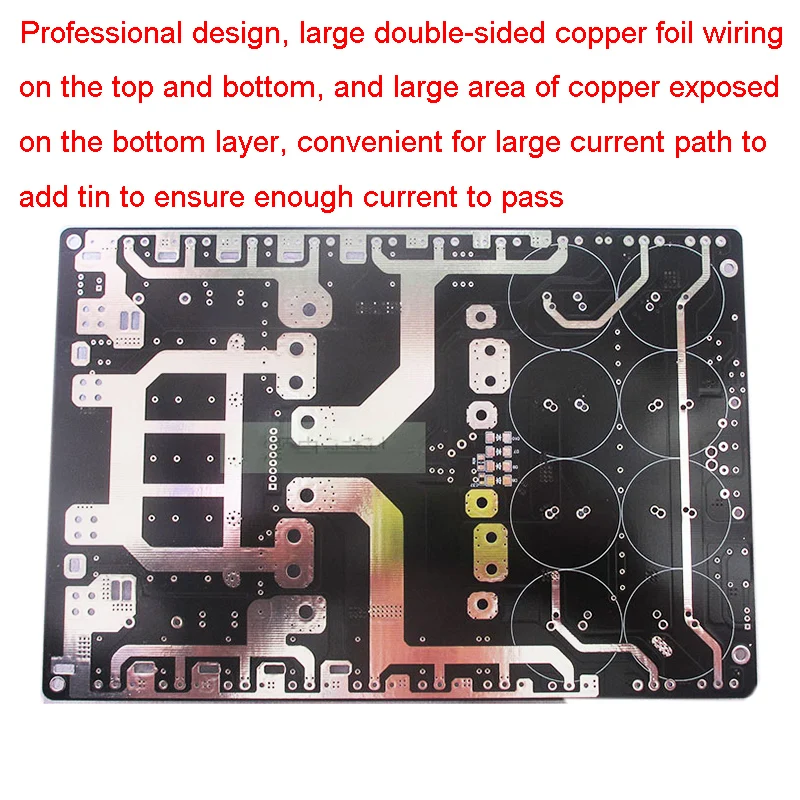

1. В печатной плате используется двусторонний Лист из стекловолокна толщиной 1,6 мм, Размер: 225 мм * 150 мм * 38 мм, толщина меди 2,0 унции, весь процесс распыления олова обеспечивает хорошую пропускную способность большого и малого тока. Первоклассное качество печатной платы, Первоклассная технология производства.
2. Все компоненты абсолютно новые и оригинальные, особенно устройство выключателя питания джедай импортируется из оригинала. Схема Модуляции ширины импульса TL494 / PWM и окружающая схема управления используют компоненты SMD, что является особенно высококлассным и элегантным.
3. Конденсатор для хранения входной энергии использует 10 2200 мкФ/25 в высококачественных высокочастотных конденсаторов с низким сопротивлением. Этот конденсатор для хранения энергии работает в высокочастотных и сильноточных условиях и, как правило, использует высокочастотный конденсатор с низким внутренним сопротивлением и низкой утечкой. Он играет жизненно важную роль в фильтрации и хранении энергии во всем источнике питания. Без этого конденсатора его нельзя носить. Емкость используется меньше, выходная мощность при сохранении мощности серьезно недостаточна, и конденсатор со временем лопнет при работе в течение длительного времени.
4. В конденсаторе основного фильтра питания используются параллельные высококачественные электролитические конденсаторы с ножкой скота 8 3300 мкФ/100 в и 2 керамических конденсатора 104 для фильтрации высокочастотного помехового напряжения.
5. Высокочастотный трансформатор: используется 50 петель, меньше утечки магнита, интенсивность магнитной индукции высокой насыщенности, хорошая термостабильность ферритового сердечника Mn-Zn (см. Рисунок), Основное использование 0,8*10, И вторичный 0,8*5, И несколько медных проводов намотаны параллельно, чтобы свести к минимуму эффект кожи высокочастотного тока, чтобы гарантировать, что электропитания все еще достаточно на полной мощности баланса.
6. С индикатором питания (зеленый) и индикатором защиты (красный) вы сразу можете увидеть рабочее состояние источника питания.
7. Зажим входной клеммы изготовлен из высококачественных прозрачных литых под давлением позолоченных клемм, а максимальный выдерживаемый ток составляет А (на фото). Небольшая Клеммная почта ни в коем случае не поможет.
8. Электросхемы ввода и вывода питания и идентификация ключевых материалов

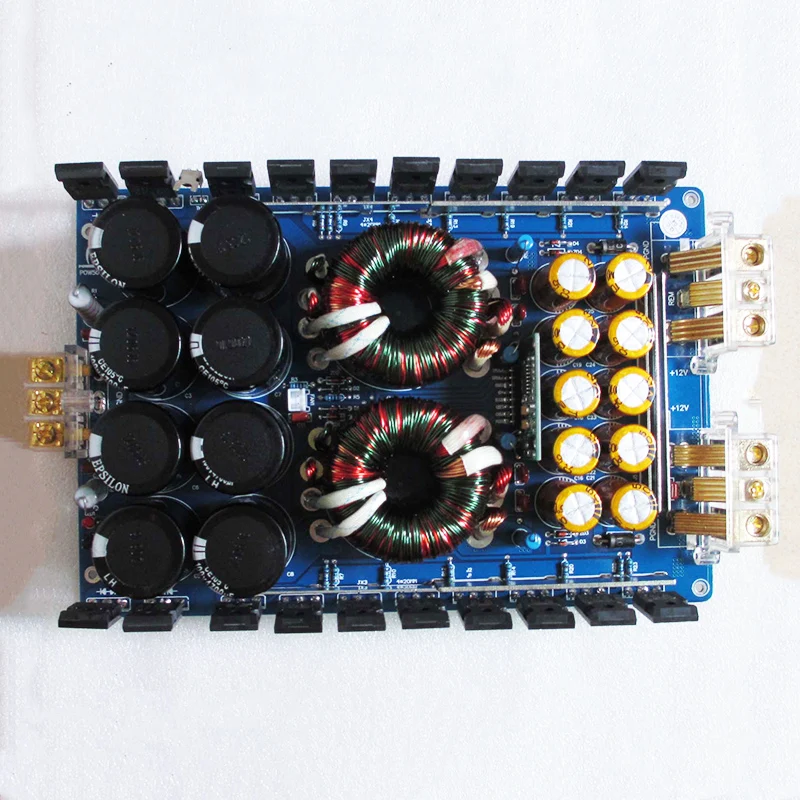

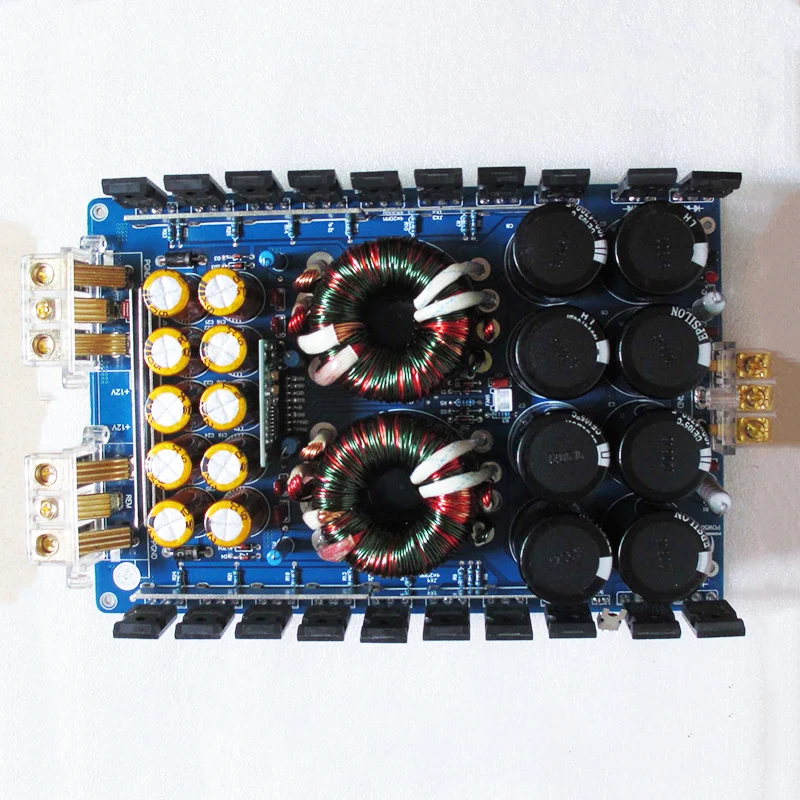

Безопасность: этот источник питания представляет собой мощный Высокоточный продукт. Меры защиты не решаются пренебрегать, и материалы прочные. На физическом изображении модуля видно, что нет признаков обрезания углов.
1. Последовательно обратный диод в цепи имеет функцию защиты от обратной входной мощности.
2. Благодаря схеме определения температуры термистор в цепи блокируется на радиаторе. Можно обнаружить, что источник питания перестает работать, когда температура выше 75 градусов по Цельсию, переходит в состояние температурной защиты и автоматически возобновляет работу при снижении температуры.
3. Оснащен схемой обнаружения и защиты внешнего напряжения и получен от точки PRO (защита от низкого уровня запуска). При коротком замыкании внешней цепи, такой как выход усилителя мощности или других отклонениях, при обнаружении аномального напряжения, блок питания немедленно перестает работать и переходит в состояние защиты, чтобы защитить дорогую трубку переключателя от перегорания.
Советы по эксплуатации:
1. Для проверки источника питания, сначала поместите блок питания на кронштейн. Входной шнур питания должен быть правильно подключен, входное напряжение должно быть отрегулировано до 14,4 В, а затем линии управления REM (подключение к переключателю 14,4 В). Когда вы видите индикатор питания, источник питания работает нормально, Затем проверьте выходное напряжение.
2. А) Проверьте функцию термозащиты. Короткое замыкание термистора пинцетом. В это время горит красный светильник, зеленый светильник выключен, а блок питания не имеет выходного напряжения. Нормальный.
(B) проведите заземление питания с помощью корневого провода и touch PRO (защита триггера низкого напряжения) для защиты точки выборки. В это время горит красный светильник, при этом нет выхода напряжения. Работу можно возобновить До перезапуска линии питания REM и нормальной защиты внешнего напряжения.
3. После нормального тестирования мощности отсоедините входную линию питания, подключите усилитель мощности или другие цепи нагрузки, обратите внимание, что положительная и отрицательная мощность должны быть подключены правильно, А затем подключите входную линию питания, убедитесь, что все подключено правильно, подключите линию управления, Устройство может отлично работать.
4. Тест мощности является ненормальным, пожалуйста, свяжитесь с сотрудниками нашего магазина как можно скорее или запросите техническую поддержку.
