DC 5-36 в 350 Вт BLDC трехфазный бесщеточный (с Холла) контроллер двигателя бесщеточный датчик драйвер двигателя

DC 5-36 в 350 Вт BLDC трехфазный бесщеточный (с Холла) контроллер двигателя бесщеточный датчик драйвер двигателя

Name: 🛍 DC 5-36 в 350 Вт BLDC трехфазный бесщеточный (с Холла) контроллер двигателя бесщеточный датчик драйвер двигателя
Brand: Разное
SKU: 4000407341747
Price: 1234.05 RUB
Availability: InStock
Rating: 5 (35 reviews)

10 Отзывов

34 Заказов

1 234,05₽

В наличии!

Перейти

Последнее обновление: 27.05.2022

Трехфазный бесщеточный контроллер, 5-36 в, 350 Вт, BLDC, без датчик...

0 Отзывов

1 Заказов

1 688,46₽

Посмотреть

Последнее обновление: 22.03.2022

Трехфазный бесщеточный контроллер двигателя BLDC, 5-36 в, 350 Вт, б...

0 Отзывов

0 Заказов

1 304,35₽

Посмотреть

Последнее обновление: 26.09.2024

Трехфазный бесщеточный контроллер Холла BLDC с широким напряжением 5-36 в, мощность 350 Вт постоянного тока, недавно добавленный ПЛК 0-5 В, имитация управления скоростью и прямым и обратным управлением, управление рабочим циклом PWM, регулировка скорости

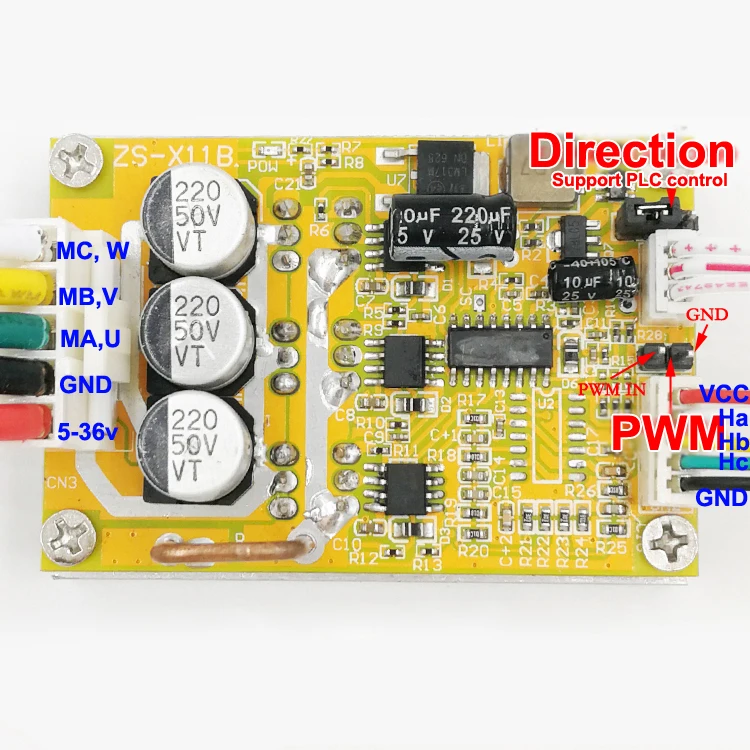

Описание интерфейса:

Большой кабель

Зеленый = мА, мотор U,

Желтый = Мб, двигатель V,

Белый = MC, motor W,

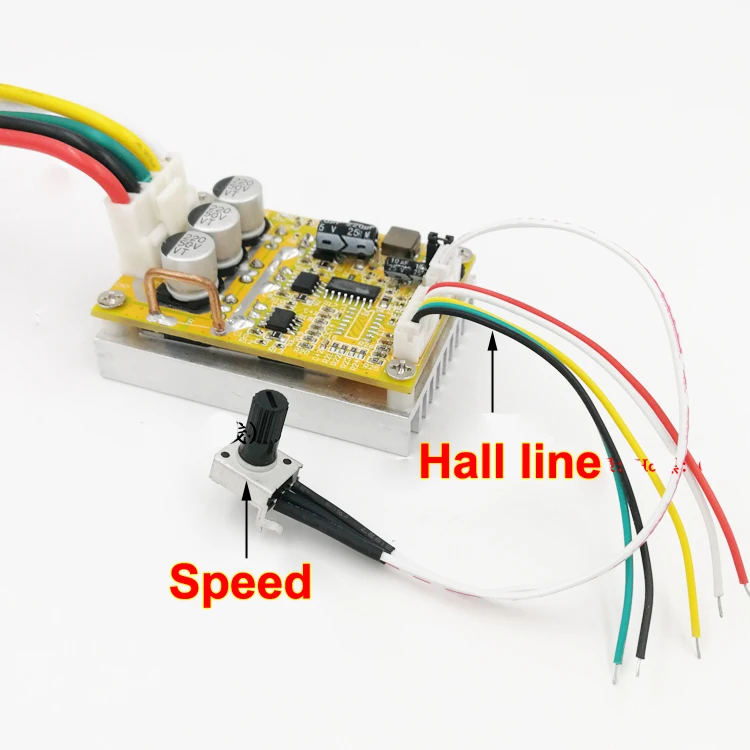

Кабель Samll

Белый = hall sesor Ha,

Желтый = Hb

Зеленый = Hc

1. Весь процесс SMT имеет стабильную производительность, а также положительную и отрицательную функцию вращения

2. Подходит для бесщеточного Холла постоянного тока (Электрический угол 120 °)

3. VCC GND = внешний источник питания постоянного тока

4. Выход импульсного сигнала скорости SC

5. Интерфейс управления положительным и отрицательным вращением (также доступен внешний трехпозиционный переключатель)

6.VR = вход сигнала регулировки скорости (через потенциометр 10K; Также PLC 0-5 В, аналоговый регулятор скорости входа)

7. ШИМ = регулирование скорости сигнала ШИМ на входе 5 В (при подключении внешнего ШИМ необходимо отключить потенциометр выше VR)

Спецификация:

Название продукта: Бесщеточный драйвер двигателя постоянного тока Холла 350 Вт

Модели: ZS - X11B1

Рабочее напряжение: 5-36 в

Максимальный ток: 16 А

Максимальная мощность: 350 Вт

Защита от перегрузки по току: Да

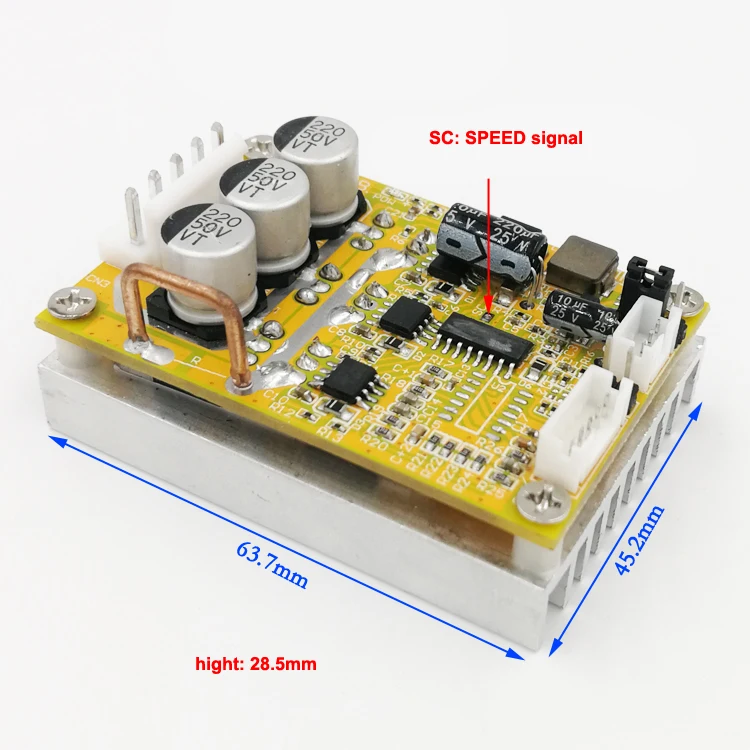

Размер продукта: длина 63 мм * ширина 45 мм * высота 28 мм

Вес: около 93 г

Полезные советы:

После получения товара

На бесщеточных двигателях, как правило, есть пять кабелей холла, две из которых являются линиями питания Холла и три-линиями сигнала холла, чтобы отличить их, особенно линию питания

Последовательность трех сигнальных проводов холла, подключенных к плате драйвера, должна соответствовать порядку подключения трехфазных проводов двигателя к плате драйвера для правильной работы.

Если определение линии Холла неясно

Его можно отладить при низком напряжении и низком токе при первом включении. Медленно меняя последовательность линий Холла несколько раз до тех пор, пока он не будет нормально работать, не отлаживайте высоким током и высоким напряжением. Если последовательность линий Холла не подключена, просто Высоковольтная и сильноточная испытательная машина, риск повреждения МОП-трубки

Если три сигнальных кабеля Холла подключены правильно, двигатель работает гладко и шелковисто на низкой скорости, а крутящий момент велик. Если три сигнальных кабеля не подключены, следующие характеристики

1. Двигатель не может быть включен нормально или его трудно запустить (иногда для запуска двигателя необходимо повернуть вручную)

2. Двигатель начинает трясти и слабый, имеет звук ванны. Силовая трубка сильно нагревается.
