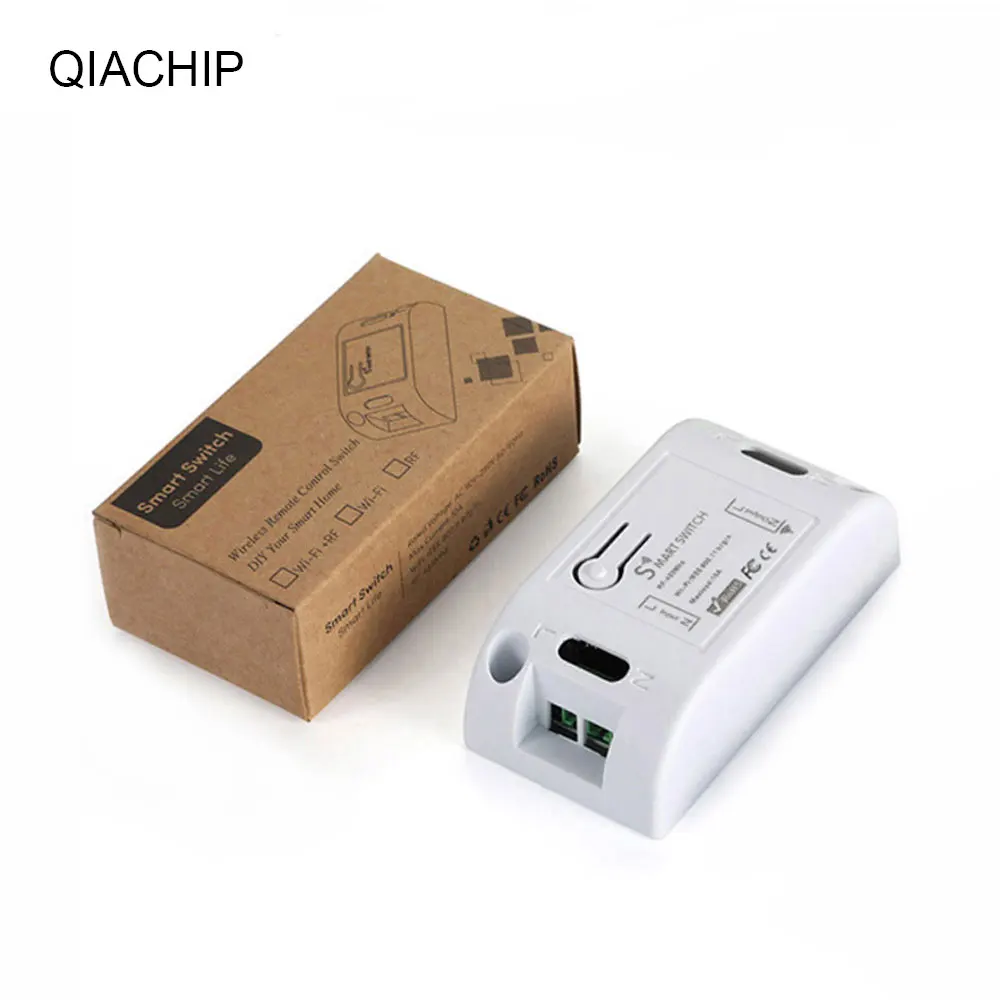

Модуль релейного приемника QIACHIP, 433 МГц, 110 В переменного тока, 220 В, 1 канал, универсальный беспроводной пульт дистанционного управления Светодиодный светильник п, вентиляторов, сделай сам

Описание продукта

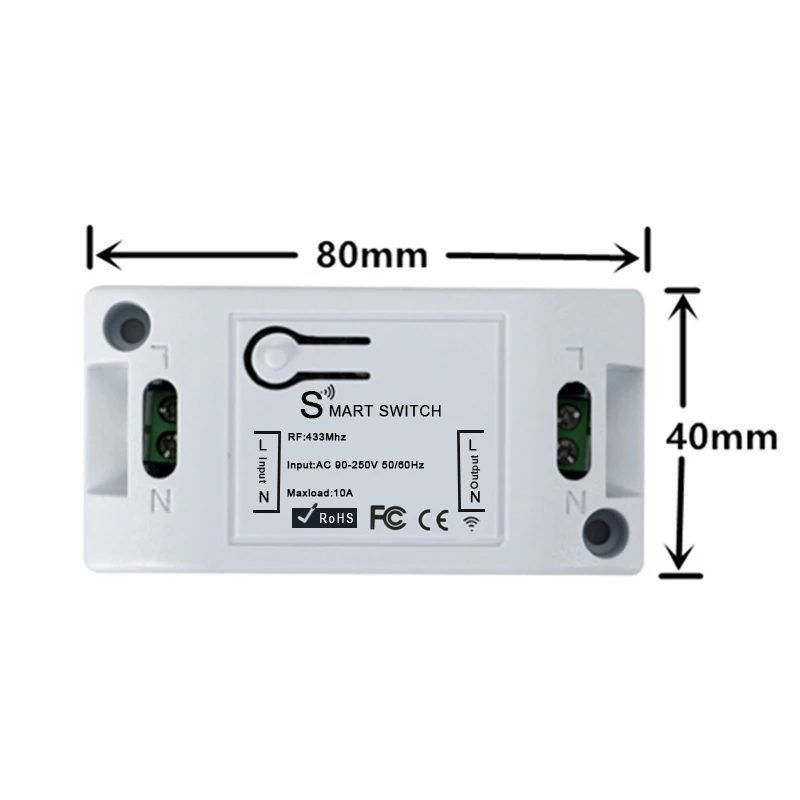

Номер модели: KR2201D-4.Частота RF: 433 МГц.Входное напряжение: 90 В ~ 250 В переменного тока.Режим модуляции: ASK.Удаленное Хранение: 25 шт.Тип проводки: фиксированный терминал.Тип кодирования: Интеллектуальный обучающий код.Режим работы RF: сверхгетеродинный прием.Режим работы: мгновенное, переключение и фиксация.Диапазон дистанционного управления: >50 м (свободное пространство).Цвет: зеленый (печатная плата), белый (внешняя оболочка).Размер посылка: 8,2*4,2*2,5 см/3,22*1,65 * 0.98in.Вес посылка: 55 г/1,94 унций.Примечание: Этот продукт не имеет функции Wi-Fi. Только функция RF 433 МГц.

Особенности:

* Поддержка нескольких режимов работы: Мгновенный, переключаемый и блокирующий режим.* Поддерживает Тип дистанционного управления (код поддержки): Обучающий код (1527), фиксированный код (2262).* Поддержка хранения количества пульта дистанционного управления: 25 шт. (Примечание: система может хранить 25 шт. пультов, если пульт ДУ получит более 25 шт., первоначальный пульт дистанционного управления будет потерян).* Режим работы RF: сверхгетеродинный прием (режим модуляции: ASK).* Идеально подходит для дистанционного управления электрической лампой, электрически управляемыми воротами, электрически управляемыми окнами, рольставнями, гаражными дверями и другими телекоммуникационными устройствами.

Как установить этот умный переключатель:

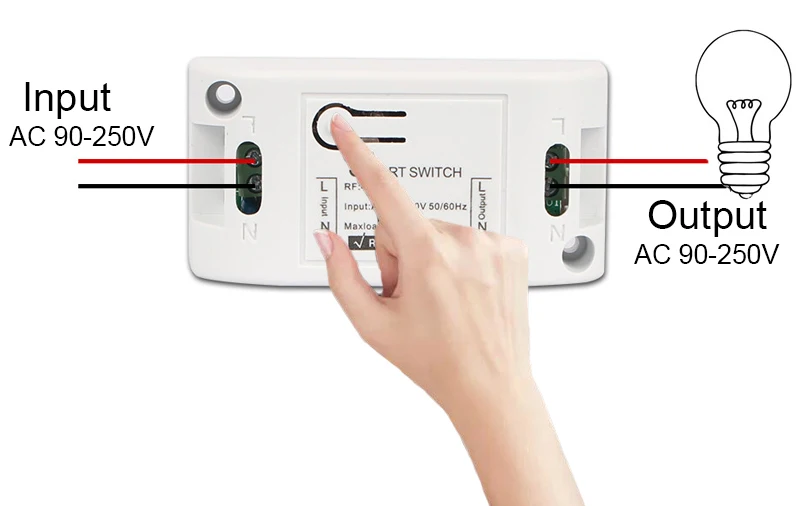

Вам не нужно открывать внешний корпус этого смарт-переключателя.Вы можете подключиться непосредственно к клеммному блоку.Обратите внимание: Выключите питание перед проводкой.Подключите провода в соответствии со следующей схемой.

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.

Сброс/очистка кода приемника:

Нажмите кнопку обучения на приемниках 8 раз, коды будут очищены. После очистки кода, все пульты дистанционного управления должны быть повторно сопряжены, чтобы снова управлять приемником.

Изучение кода (мгновенный):

Нажмите кнопку обучения один раз, светодиодный индикатор на приемнике будет мигать один раз.Когда светодиодный индикатор включится, нажмите любую кнопку на пульте дистанционного управления, светодиодный приемник начнет мигать 3 раза и выключится.Означает, что они успешно сопряжены.

Изучение кода (переключение):

Дважды нажмите клавишу обучения, светодиодный индикатор на приемнике будет мигать дважды.Когда светодиодный переключатель включен, нажмите любую кнопку на пульте дистанционного управления, светодиодный индикатор на приемнике будет мигать 3 раза и выключаться.Означает, что они успешно сопряжены.

Изучение кода (фиксация):

Примечания: режим фиксации требует 2 разных кнопки, первый для «ON», второй для «OFF».Например: Кнопка A = ON, кнопка B = OFF.Нажмите клавишу обучения на приемнике 3 раза, инициируйте настройку режима блокировки.Подождите немного, светодиодный индикатор на приемнике будет мигать ненадолго и выключаться.Нажмите кнопку дистанционного управления A, светодиодный индикатор мигает 5 раз.Нажмите кнопку дистанционного управления B. Светодиодный индикатор мигает 5 раз.3 секунды спустя светодиодный индикатор снова включится, указывает, что пульт дистанционного управления и приемник успешно соединены.A = ON, B = OFF.

Примечания:

1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и коррекции электричества.2. Пожалуйста, немедленно измените батарею, когда напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближается передача).3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех, электромагнитных поданных при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой.4. Пожалуйста, избегайте ненормального использования продукта. Ненормальное использование уменьшит производительность продукта и срок службы, если серьезно это может повредить продукты и даже сделать опасность для вашего сейфа.

Инструкции:

Первый шаг: Очистите память приемникаНажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.После очистки кода, все пульт дистанционного управления больше не может работать.Шаг 2: дистанционный передатчик и приемник с настенной панельюНажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Обучение успешно.
