Логический тестер, тестер уровня в виде ручки, 5 в 3,3 В, отладчик цифровой цепи, удобная и быстрая обучающая плата, необходимые инструменты

1. Описание:

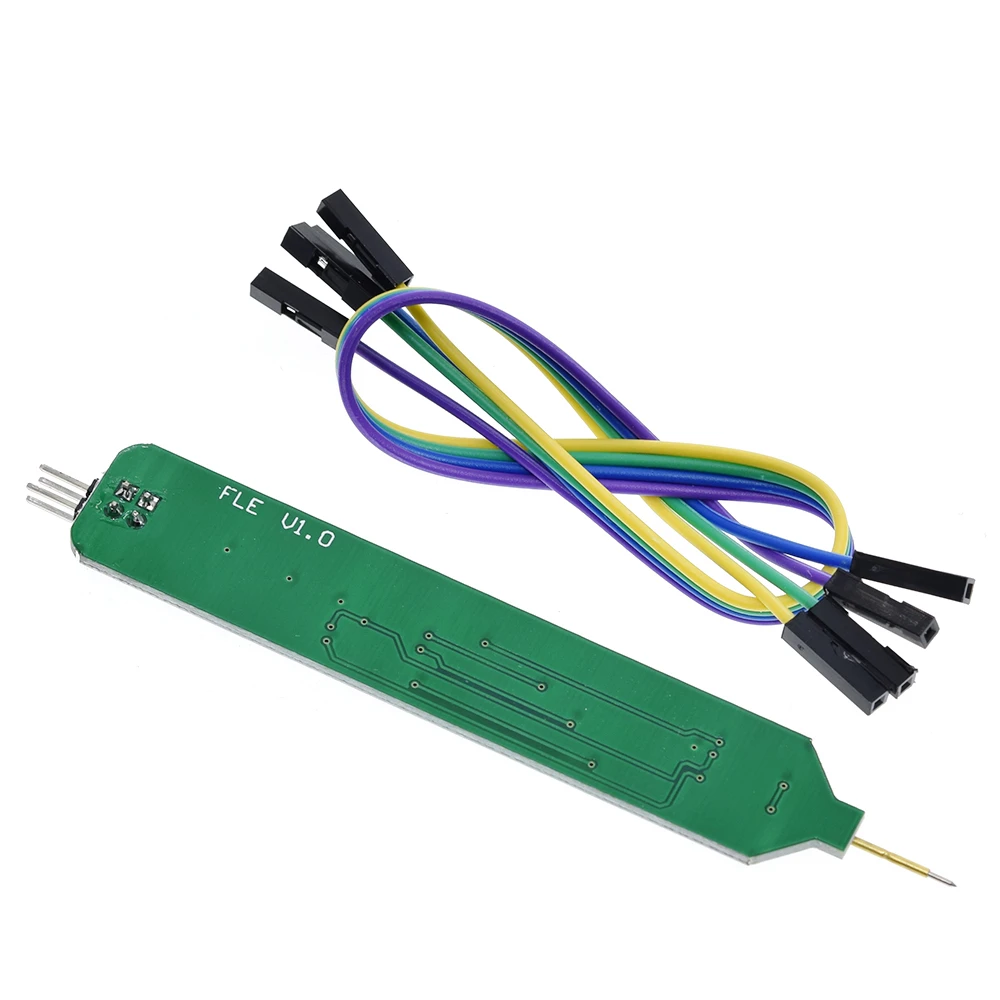

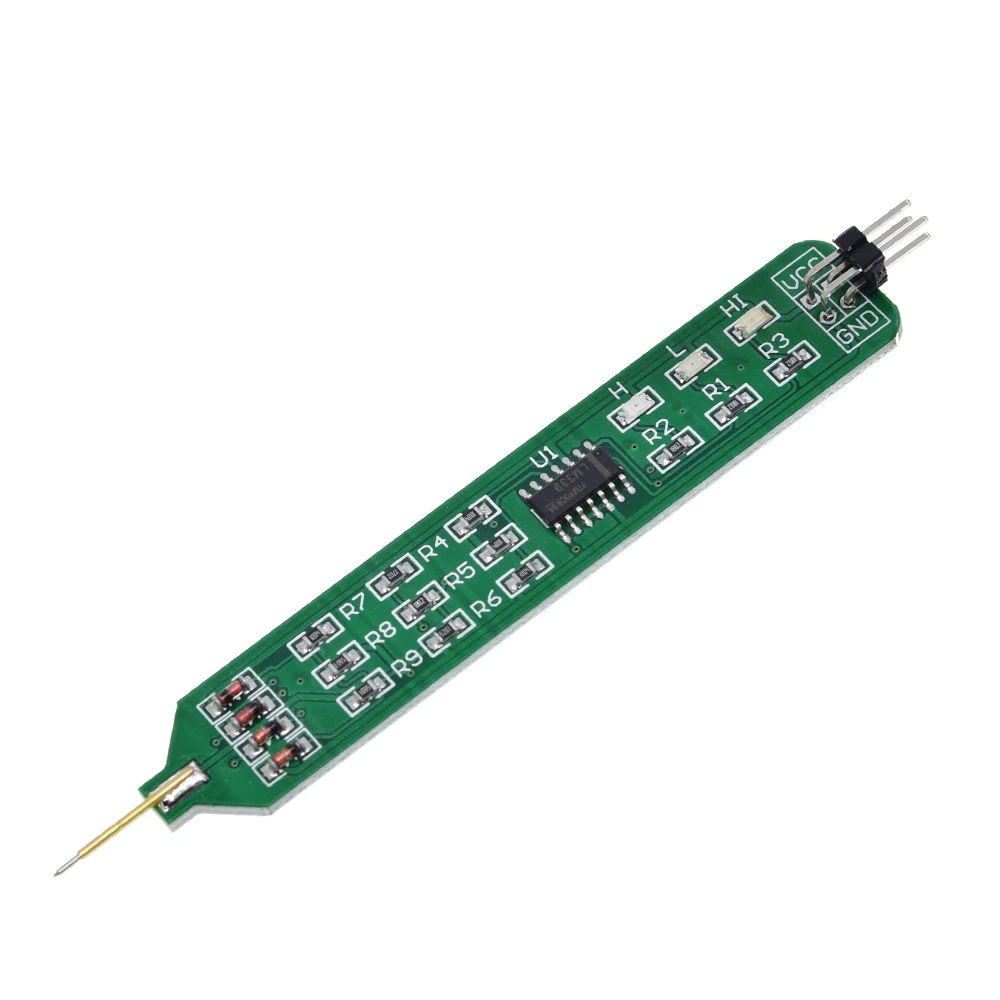

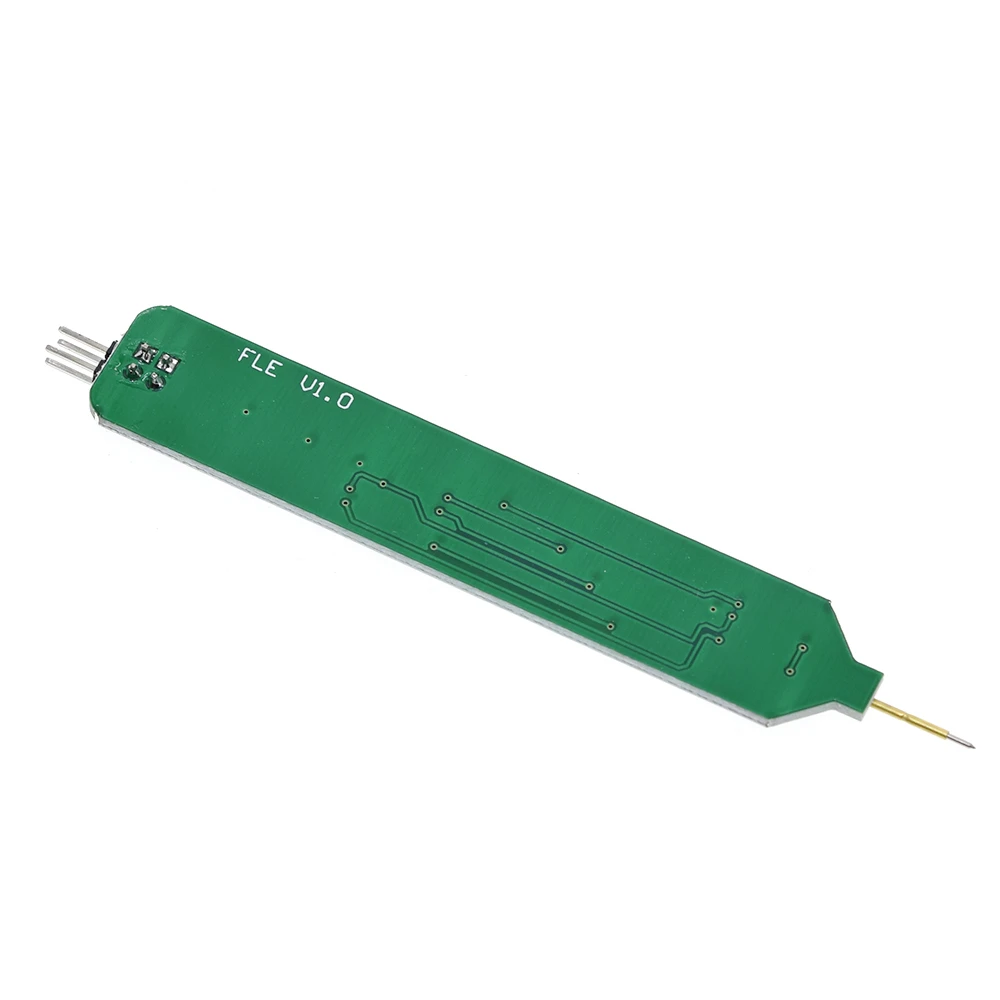

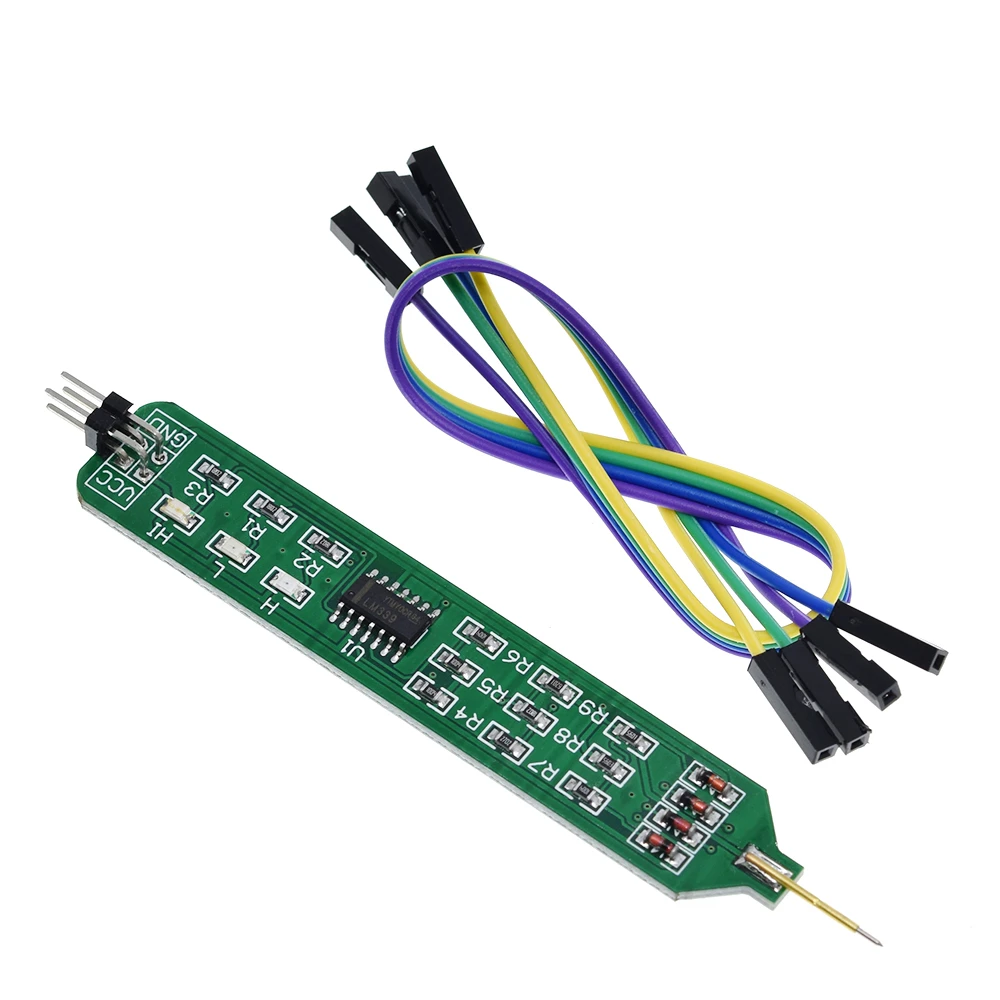

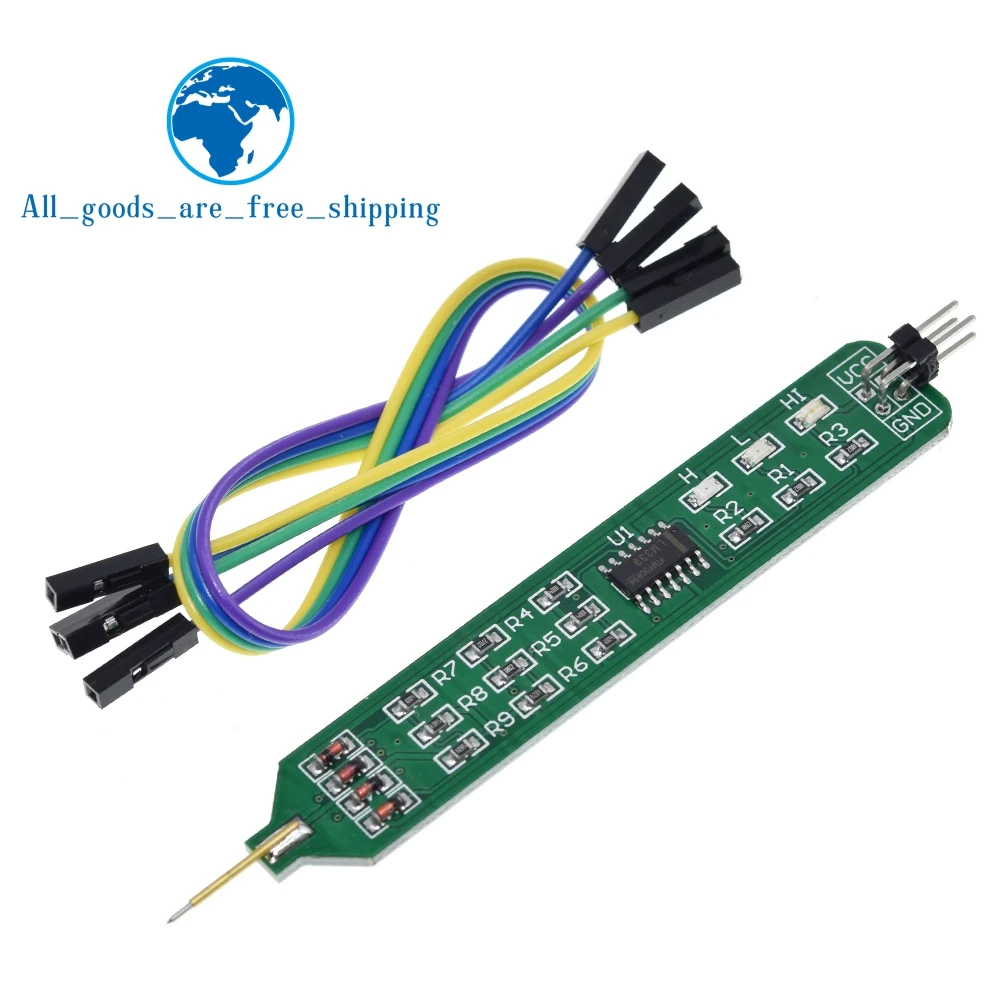

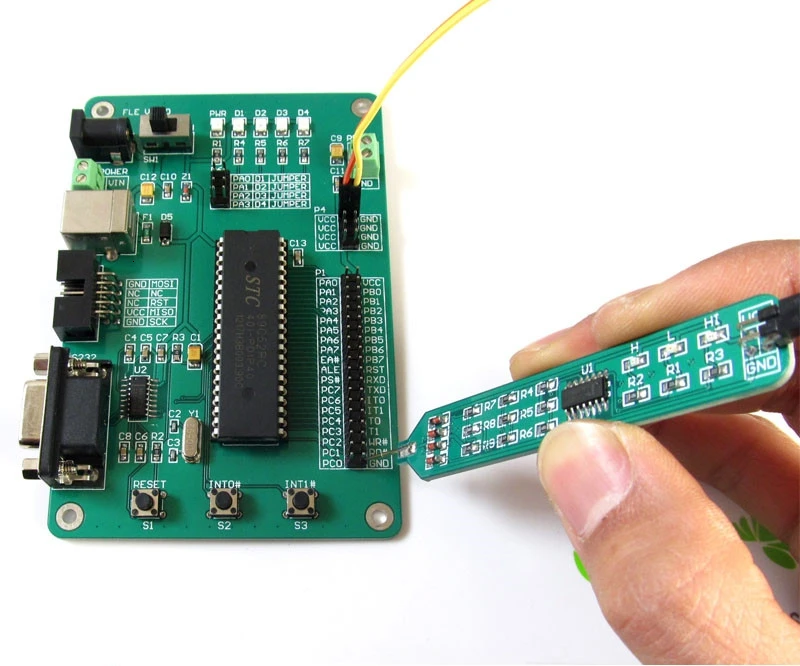

Это ручка логического теста. Вы можете измерить уровень без использования мультиметра. Это удобно и быстро.

2. Особенности:

1>. Средний размер, подходит для ручной работы2>. Эластичный зонд, легко измерить3>. DuPont линия электропитания, Плата развития, обучающая доска необходимые инструменты4>. Три состояния: высокая, низкая, высокая устойчивость (разъединение)

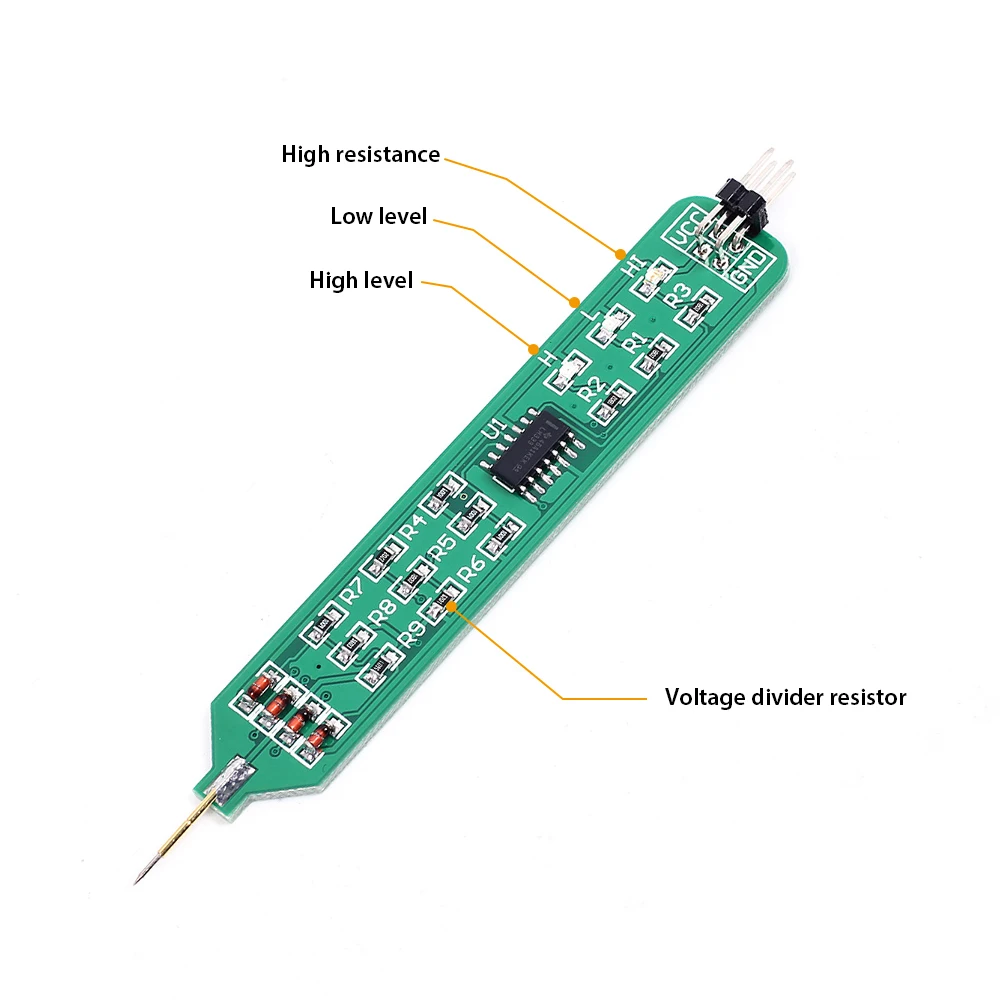

Высокий и низкий уровень (VCC = 5 В):Красный светильник (высокий уровень)-более 2,4 VЗеленый светильник (низкий уровень)-0,6 вСиний светильник-0,6-2,4 V или отключить

3. Параметры:

Нет.

Параметры

Значение

1

Название

Ручка логического теста

2

Модель

NO.3010110

3

Функция

Тест уровня

4

Технические характеристики

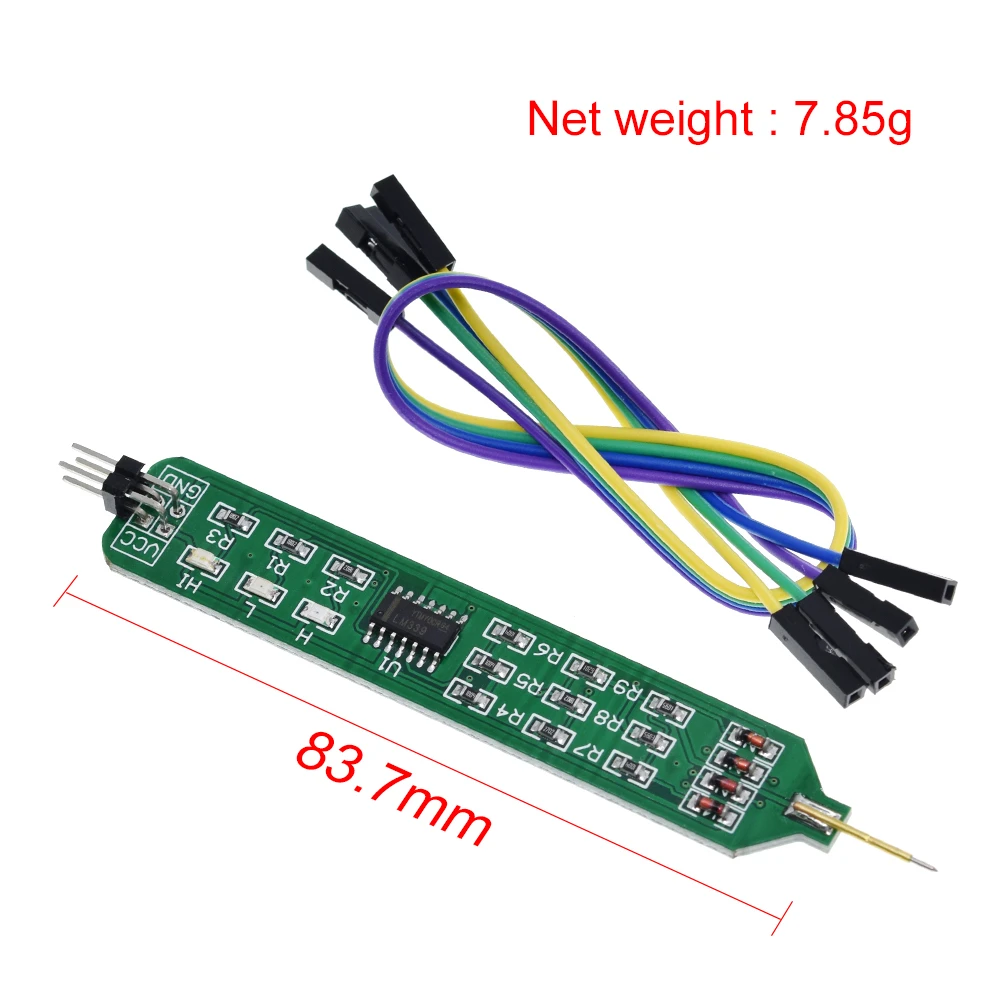

15 мм x 102 мм

5

Напряжение питания

5V или 3,3 V

6

Определение уровня

5 в источник питания(0 В <низкий уровень <0,6 в, 0,6 <высокая устойчивость <2,4 В, 2,4 в <высокий уровень)

7

Определение уровня

3,3 V источника питания(0 В <низкий уровень <0,39 в, 0,39 <высокое сопротивление <1,49 В, 1,49 В <высокий уровень)

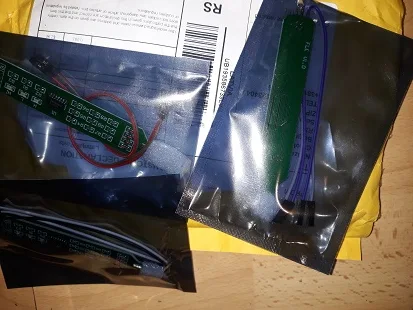

4. Посылка:

Нет.

Компонент

Количество

Блок

Примечание

1

Ручка логического теста

1

Кусок

Бесконтактный штифт
