Pac-12 короткая волновая антенна Lite edition pac-12 gp портативная антенна с ползунком

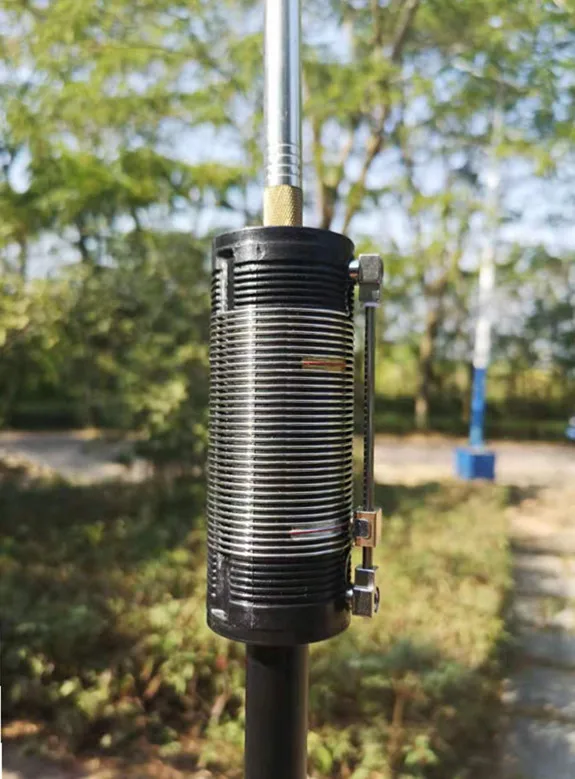

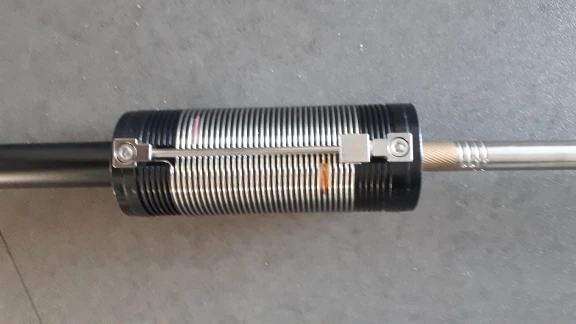

Катушка бобины сделана высечкой. Материал-нейлон, без ppr трубы сделаны вручную. Прочность очень высокая. Катушка в настоящее время раны с 1,0 мм 304 Нержавеющая сталь провод, который имеет высокую прочность и позволяет решить проблему деформации луженая медь провода. Слабость заключается в том, что все винты изготовлены из винтов из нержавеющей стали, а вибрационная алюминиевая трубка пескоструится и окисляется в черный цвет. Обратите внимание, что это не Простой алюминиевый стержень и два винта. Это алюминиевая трубка. Даже если он установлен горизонтально, провисание очень высокое. Маленький, не такой тусклый, как алюминиевый стержень, очень серьезен. Основание окисляется до черного цвета, и изготовленный на заказ 2,5 м нержавеющая сталь штыревая антенна используется для повышенной прочности и сообщения значительно повышается скорость.

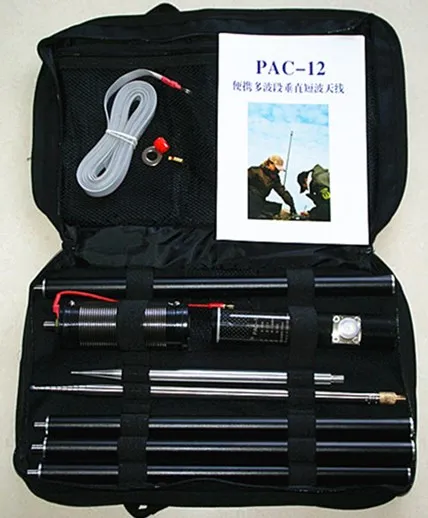

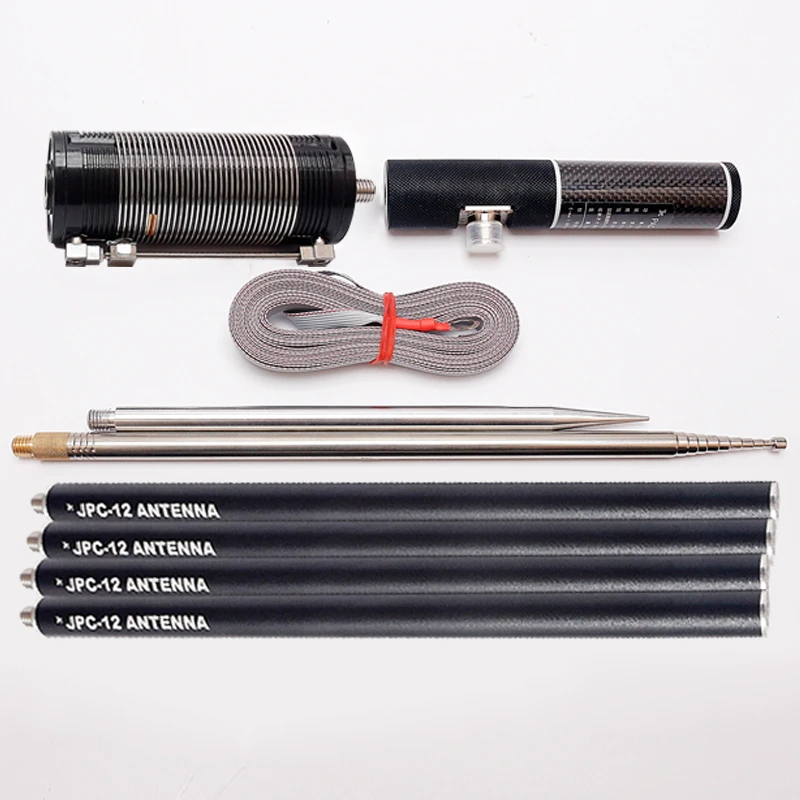

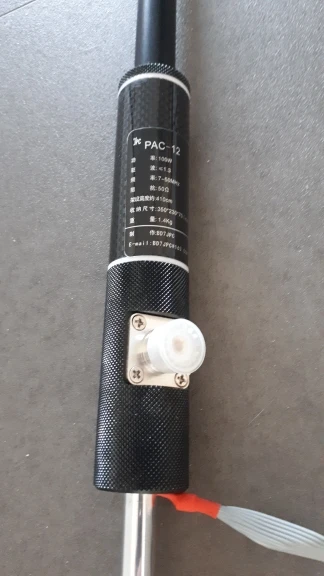

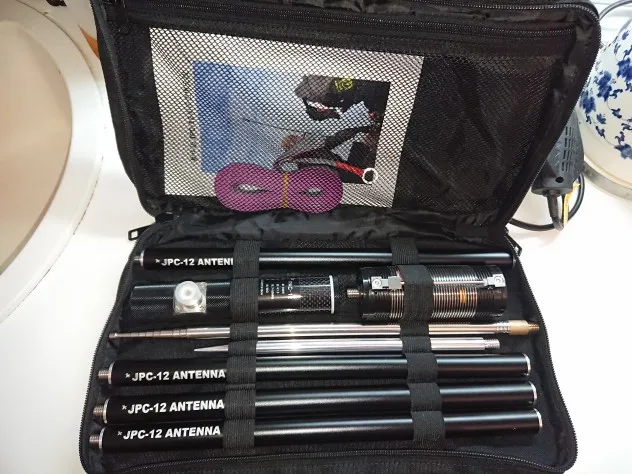

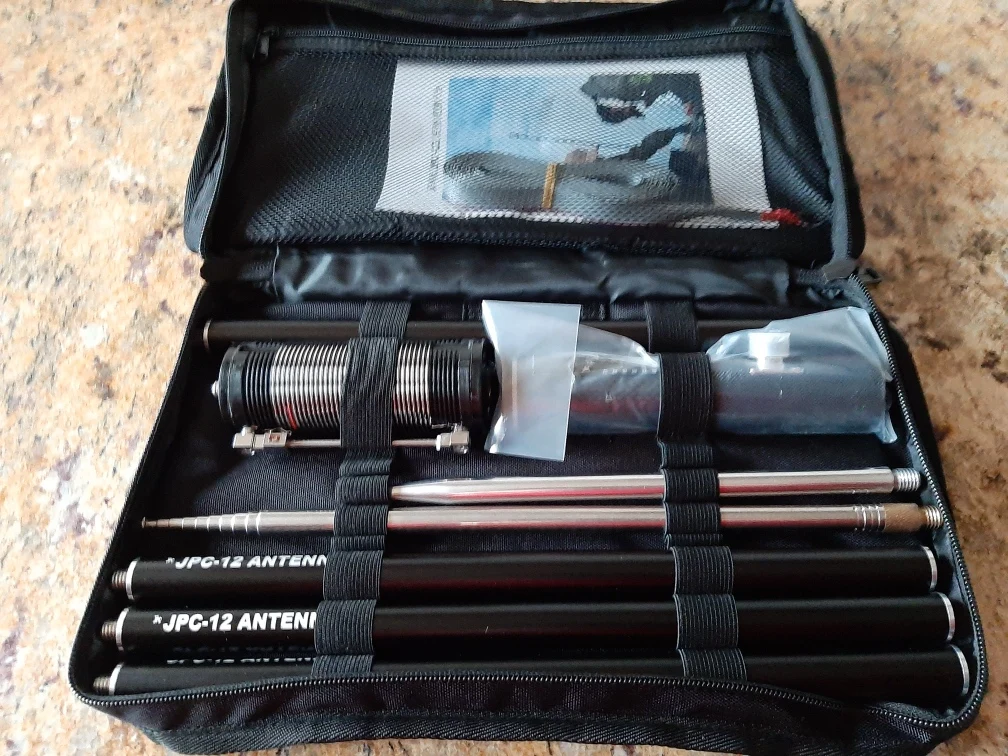

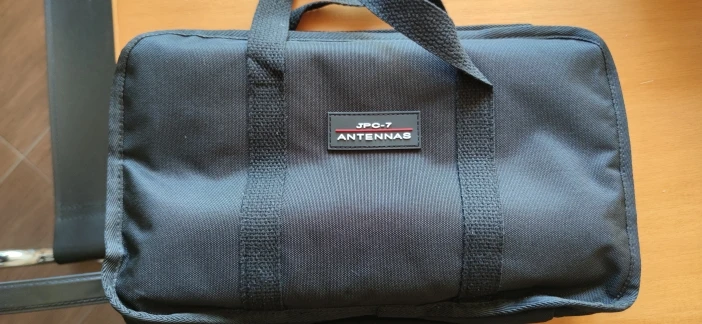

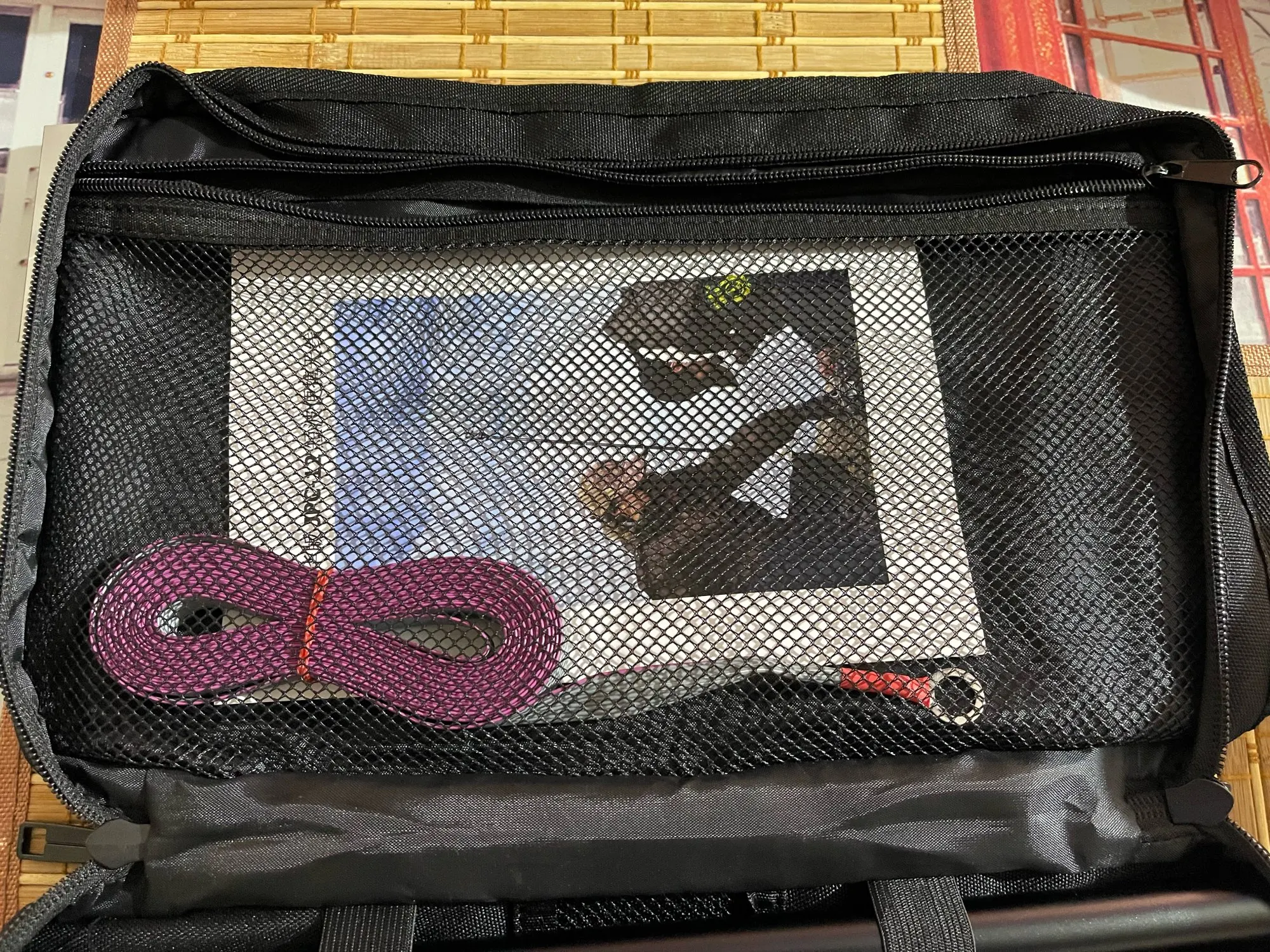

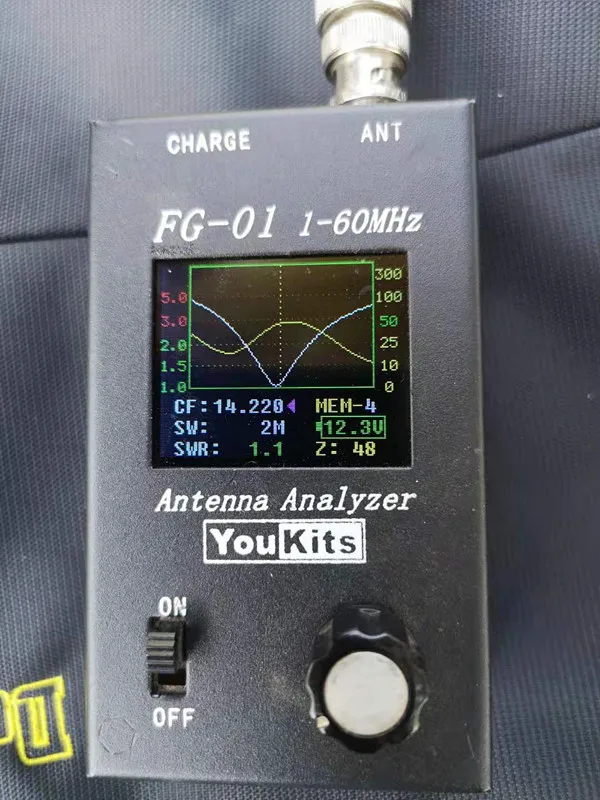

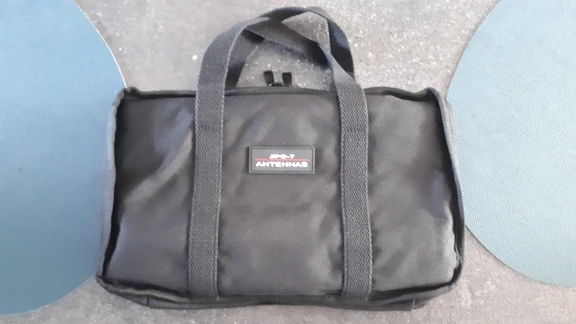

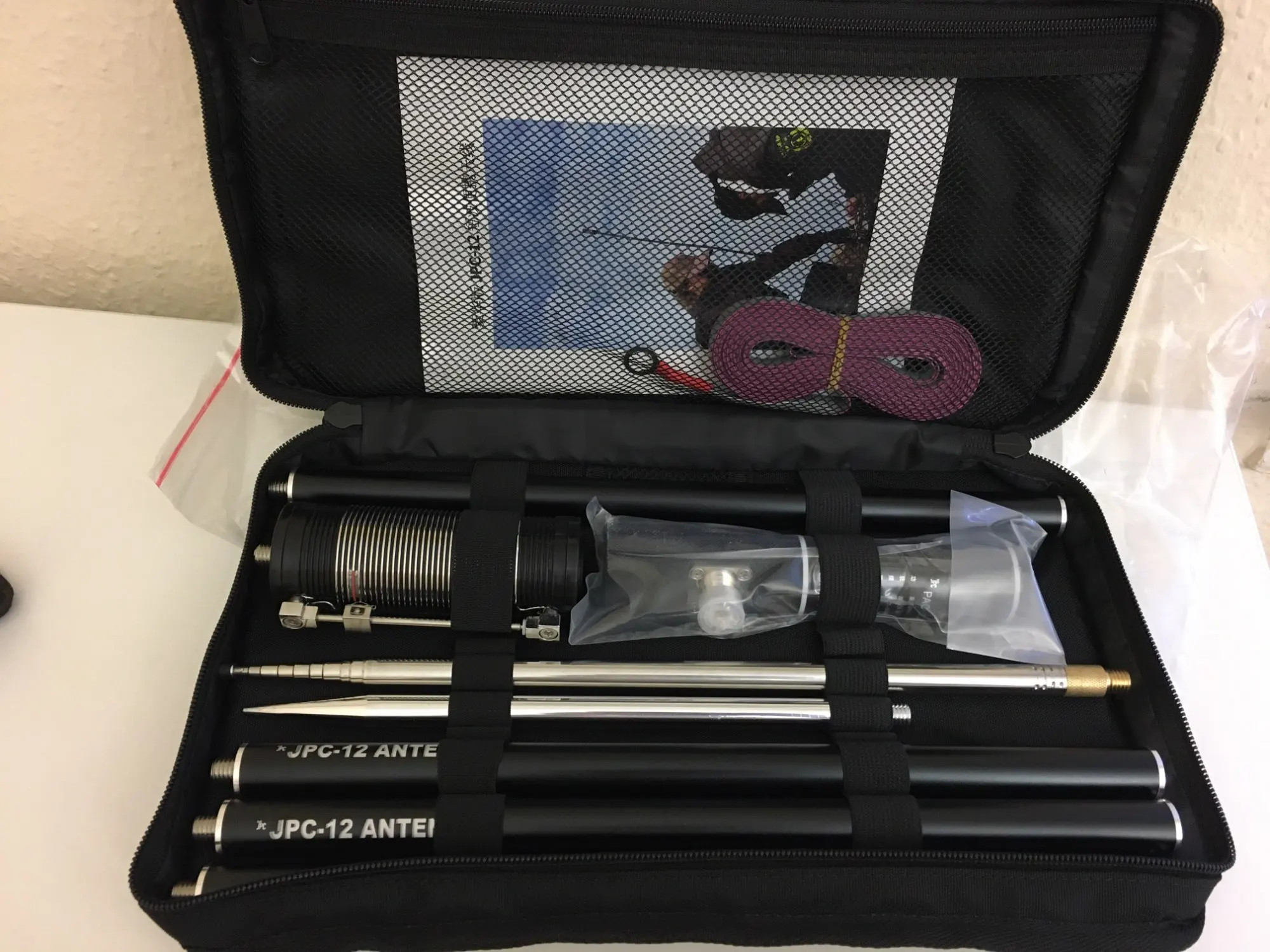

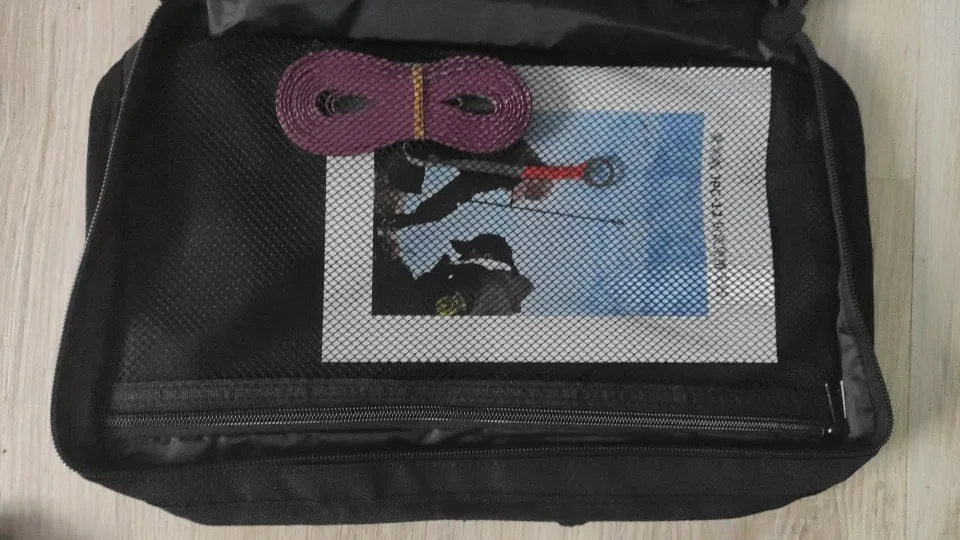

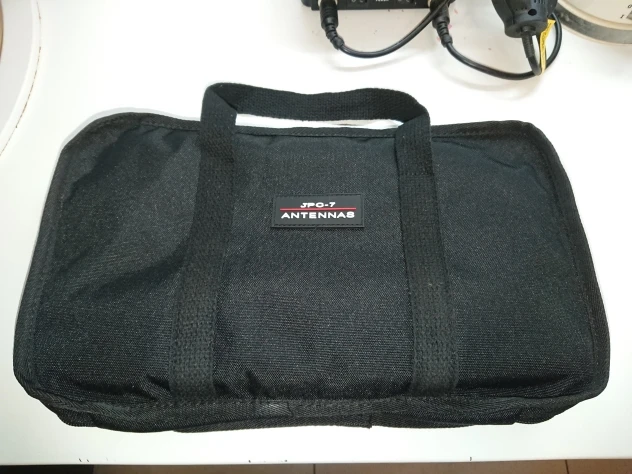

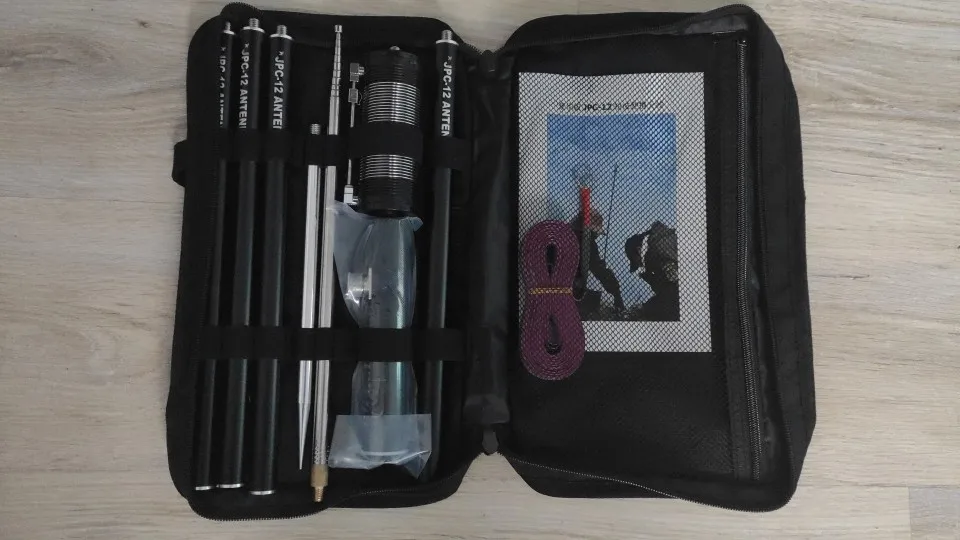

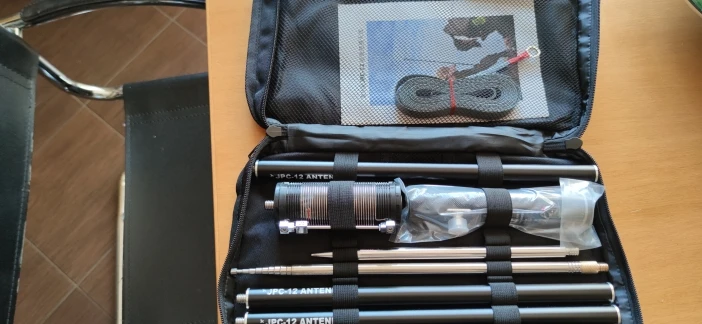

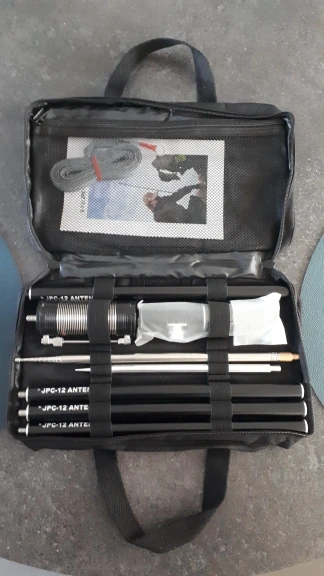

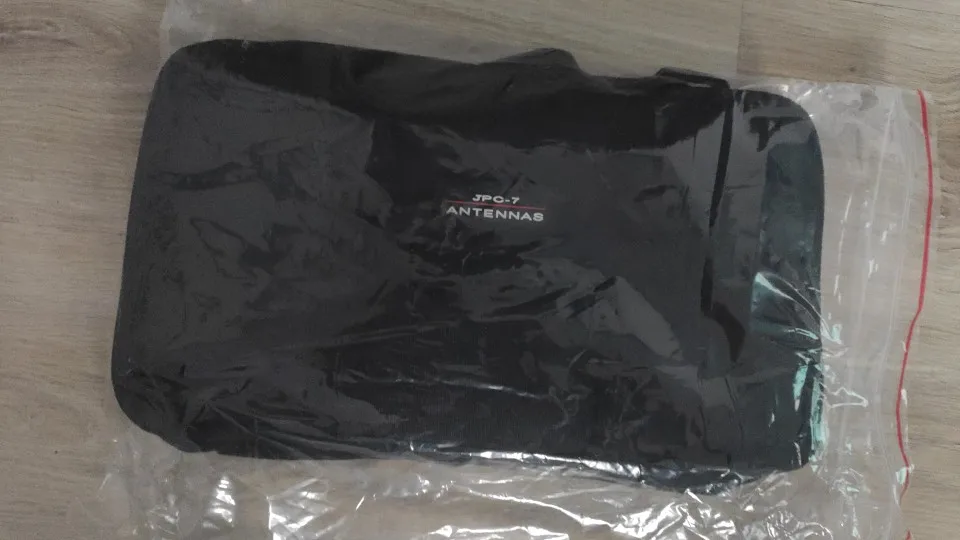

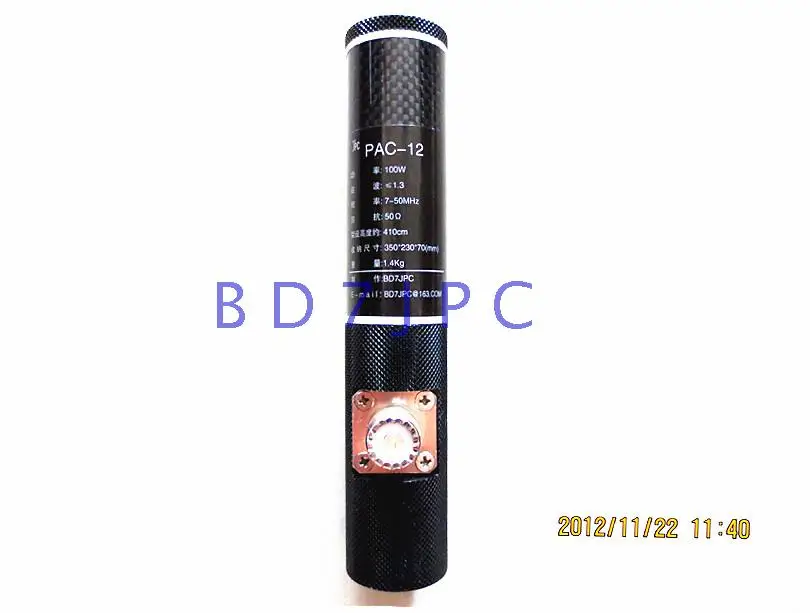

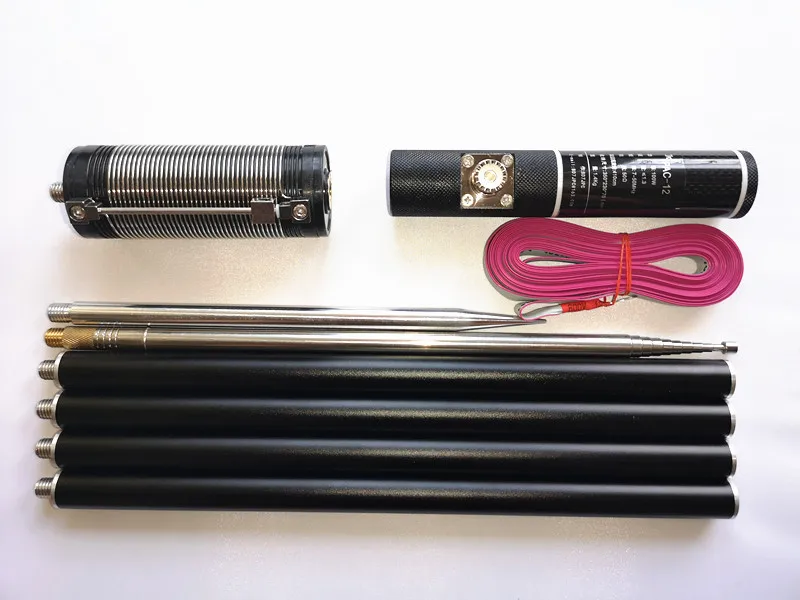

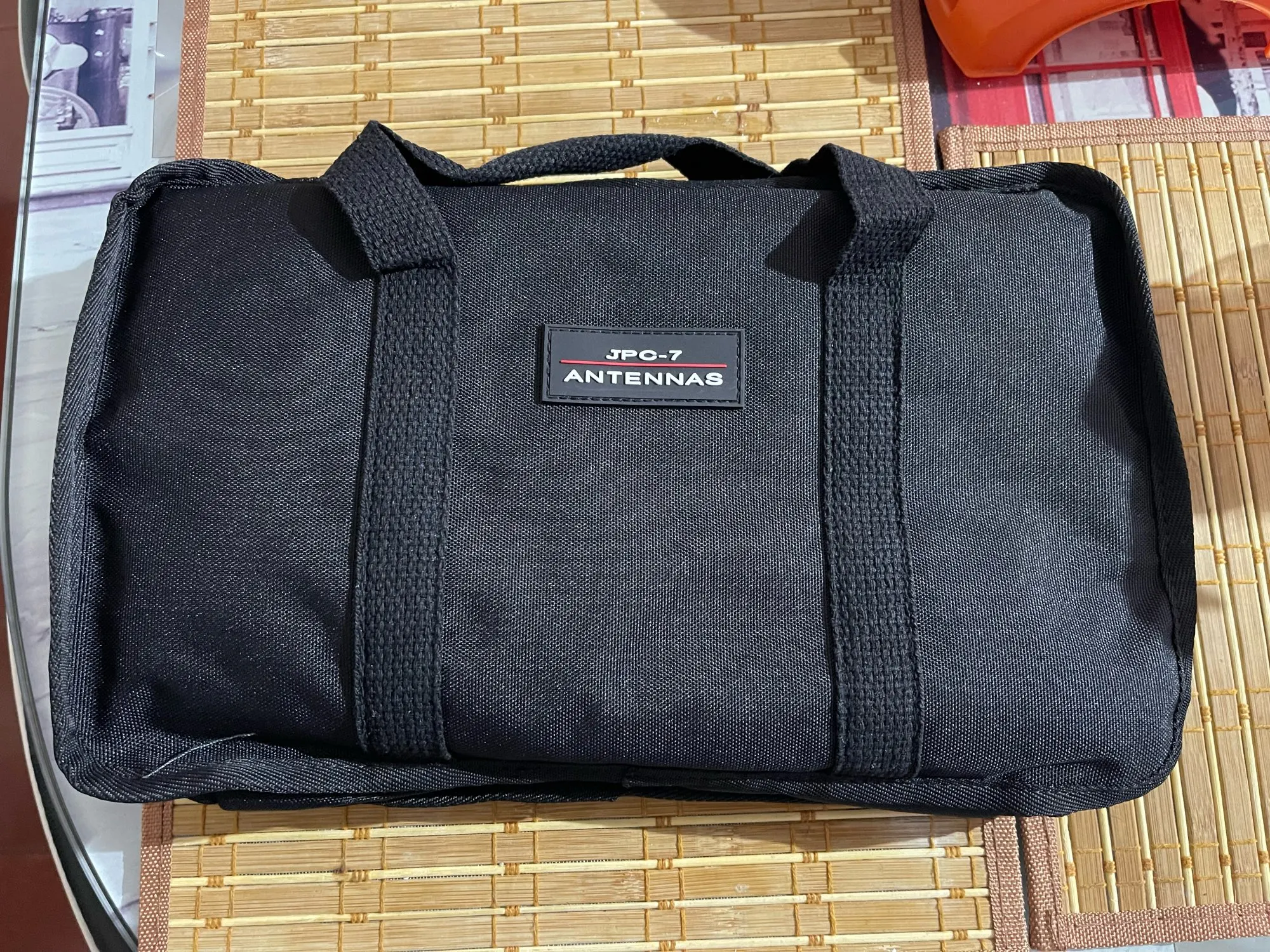

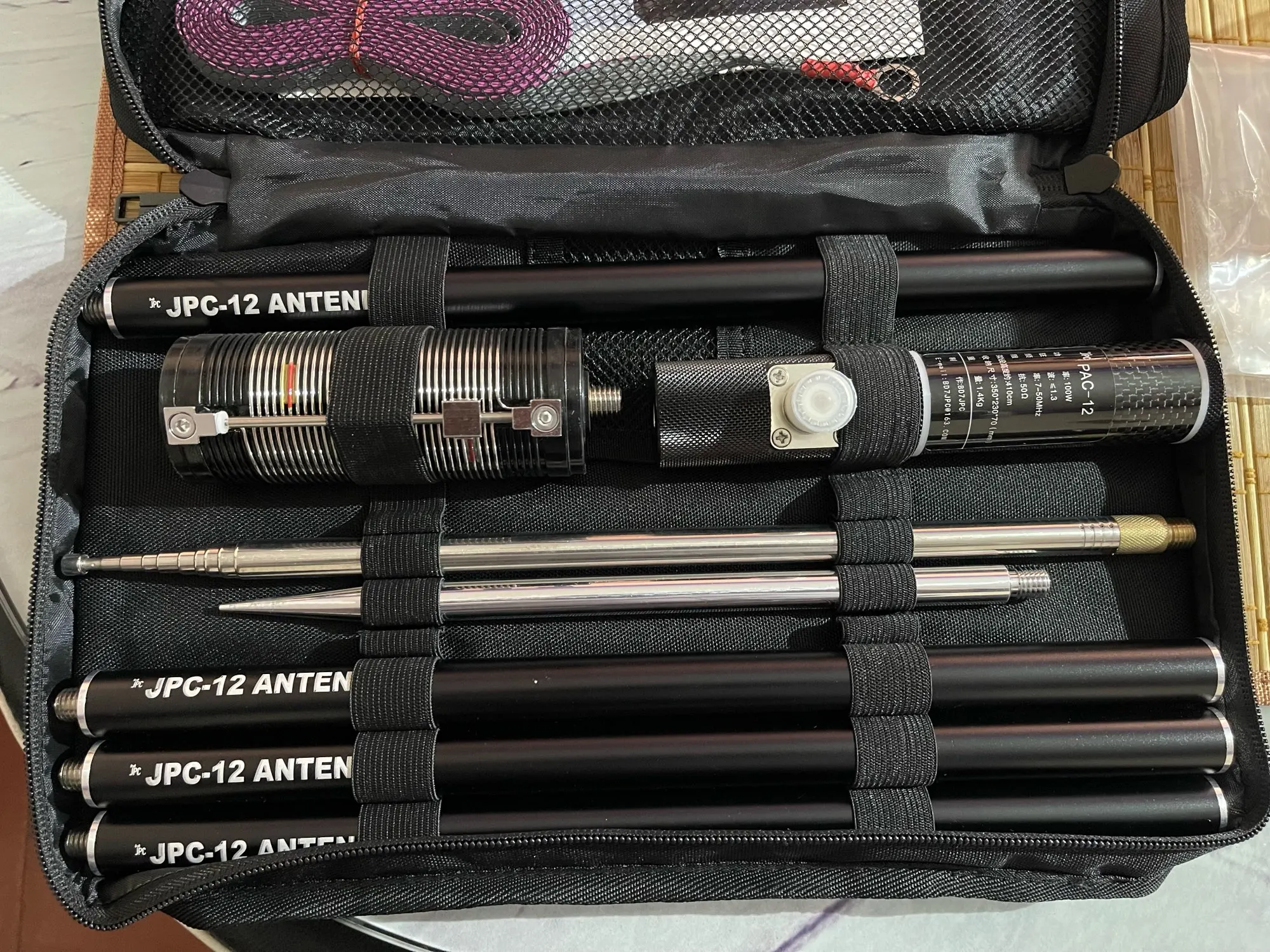

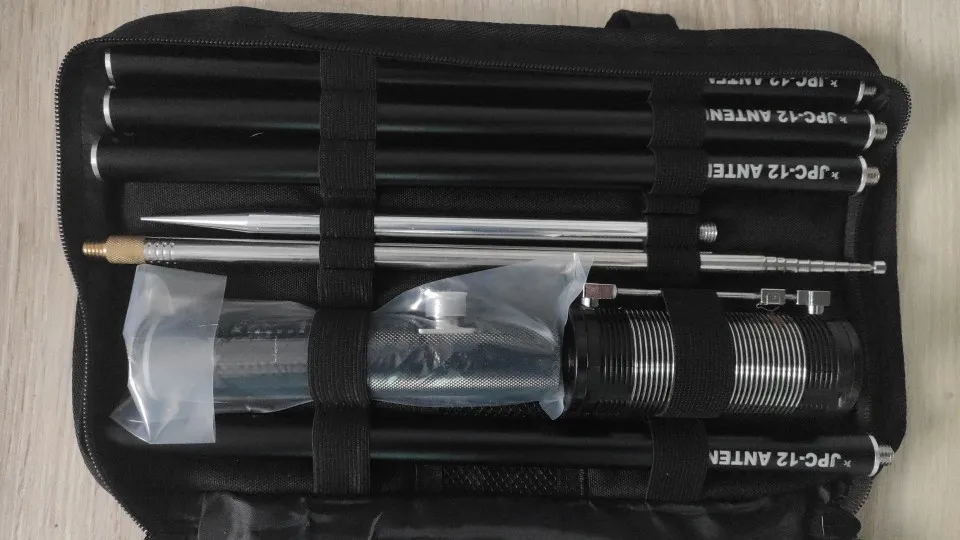

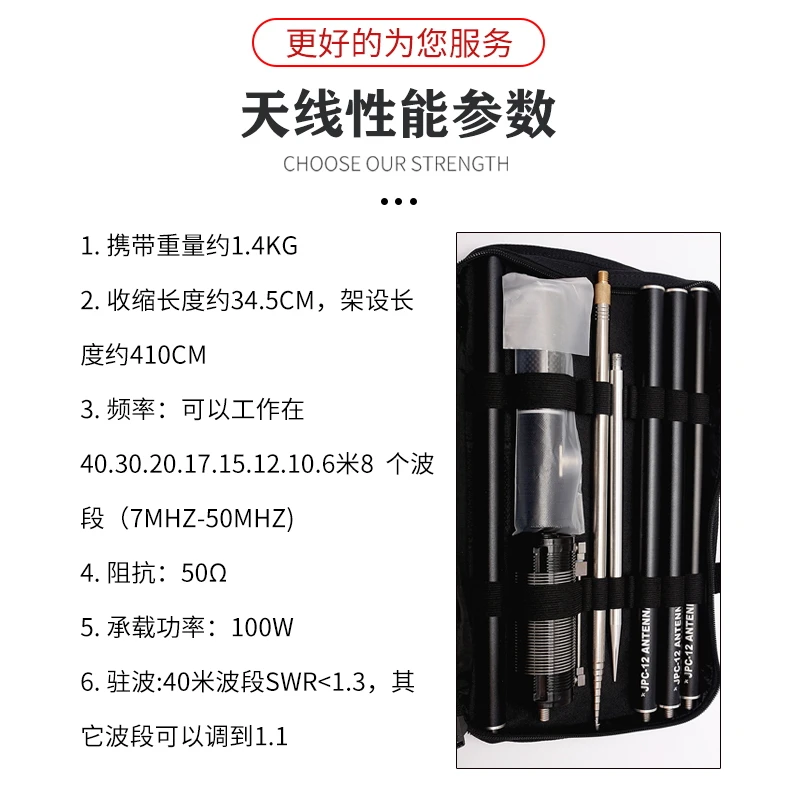

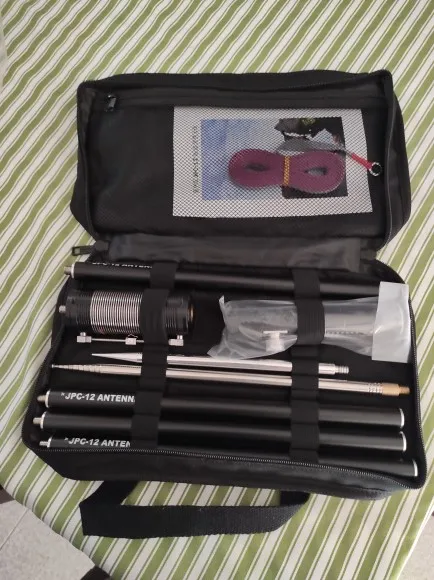

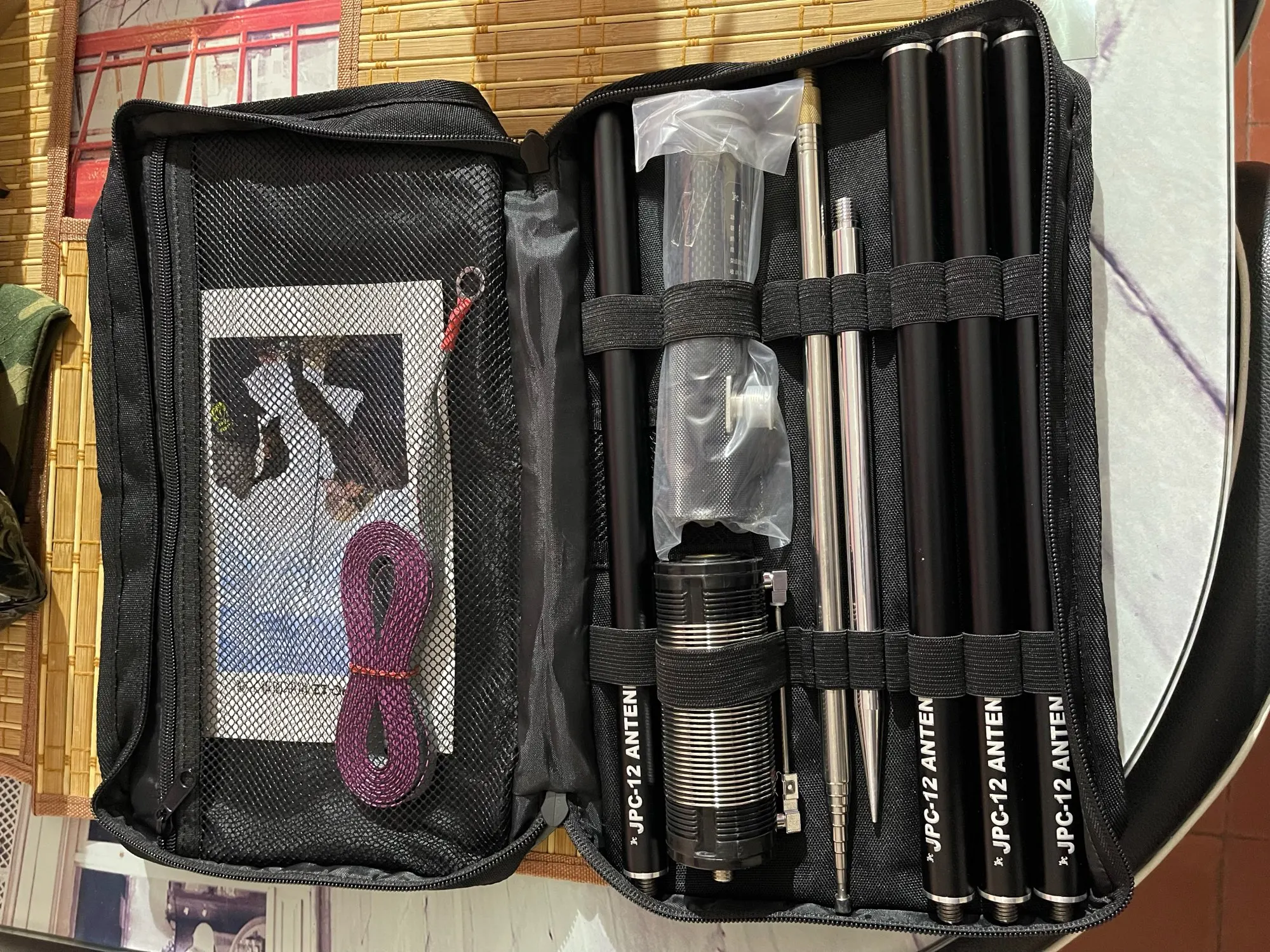

Параметры производительности антенны: 1. Проведение вес составляет около 1,4 кг 2. Длина сжатия составляет около 34,5 см, а длина эрекции-около 410 см. 3. Частота: может работать в 8 диапазонах 40.30.20.17.15.12.10.6 метров (7 МГц-50 МГц) 4. Сопротивление: 50 Ом 5. Мощность переноски: 100 Вт 6. Стоящая волна: 40 м полоса SWR <1,3, другие полосы можно отрегулировать до 1,1 Упаковочный лист: 1. Одна основа из алюминиевого сплава (анодированная на черный) 2. Многополосная аддитивная катушка (40 м-10 м, материал: нейлон, Примечание: Добавление катушки для открытия и изготовления форм, не производство) 3. Один наземный якорь, Размер 10 × 240 мм (не покрыт для поддержания хорошего заземления) 4. Трубы из оксида алюминия 4 (черный), размер 19 × 320 мм (Анодное пескоструйное окисление) 5. Верхний 2,5 м стержень из нержавеющей стали антенна 1 (индивидуальный утолщенный) 6. Одна сеть из 10 нитей заземляющего провода (при необходимости используйте его, чтобы отрыть, как правило, Оторвите 3 нити) 7. Специальная тканевая посылка Примечание: Нет питателя, но также для экономии энергии, нет бумажного руководства. Меры предосторожности: 1. Установите соединительное кольцо наземной сети непосредственно на винт наземного якоря и прикрутите его к основанию. Затем это соединительное сиденье-четырехсекционная алюминиевая трубка-Добавление катушки-стержень антенны 2. В чехол регулировки стоящей волны, если есть индикатор талант, сначала найдите самую низкую точку стоящей волны и посмотрите, является ли Резонансная частота высокой или низкой. Если резонансная частота высокая, антенна короткая, и антенна стержня должна быть удлинена или увеличена. Увеличьте количество витков катушки, Сократите антенну стержня или Уменьшите количество витков катушки Если нет таланта, используйте собственный стоячий волновой счетчик станции, установите в режиме FM, AM или RTTY, настройте мощность передачи до 10 Вт, нажмите кнопку запуска, отрегулируйте регулятор радиочастоты, найдите в каждом диапазоне частот. Минимальная точка стоящей волны, посмотрите на уровень резонансной частоты, а затем используйте метод привлекательности для регулировки 3. Когда используется наземная сетка, Оторвите 3-4 штуки. Отрегулируйте угол земной сети, чтобы изменить сопротивление антенны. Контрольные данные регулятора слайдера: 7 МГц: мегабайт в 4 разворота на его боковой части алюминиевая трубка, стержень убирается до около 10 см, стоячая волна 1,1-1,3 В 14MHZ-megan позиции ползунка должна быть близка к стороне штыревая антенна и 6-повернуть рычаг убирается около 20 см. Постоянная волна 1,1-1,3. 21,4 МГц с 4 алюминиевыми трубками плюс штанговая Антенна 7 узлов + 10 см, стоячая волна 1,1-1,3 29,6 МГц использует только антенну стержня, все вытягивают и вынимают половину сечения, стоящая волна 1,2 Примечание: Вышеуказанные параметры могут незначительно отличаться в зависимости от окружающей среды. Вы можете настроить его в соответствии с реальной ситуацией, которую вы используете.
