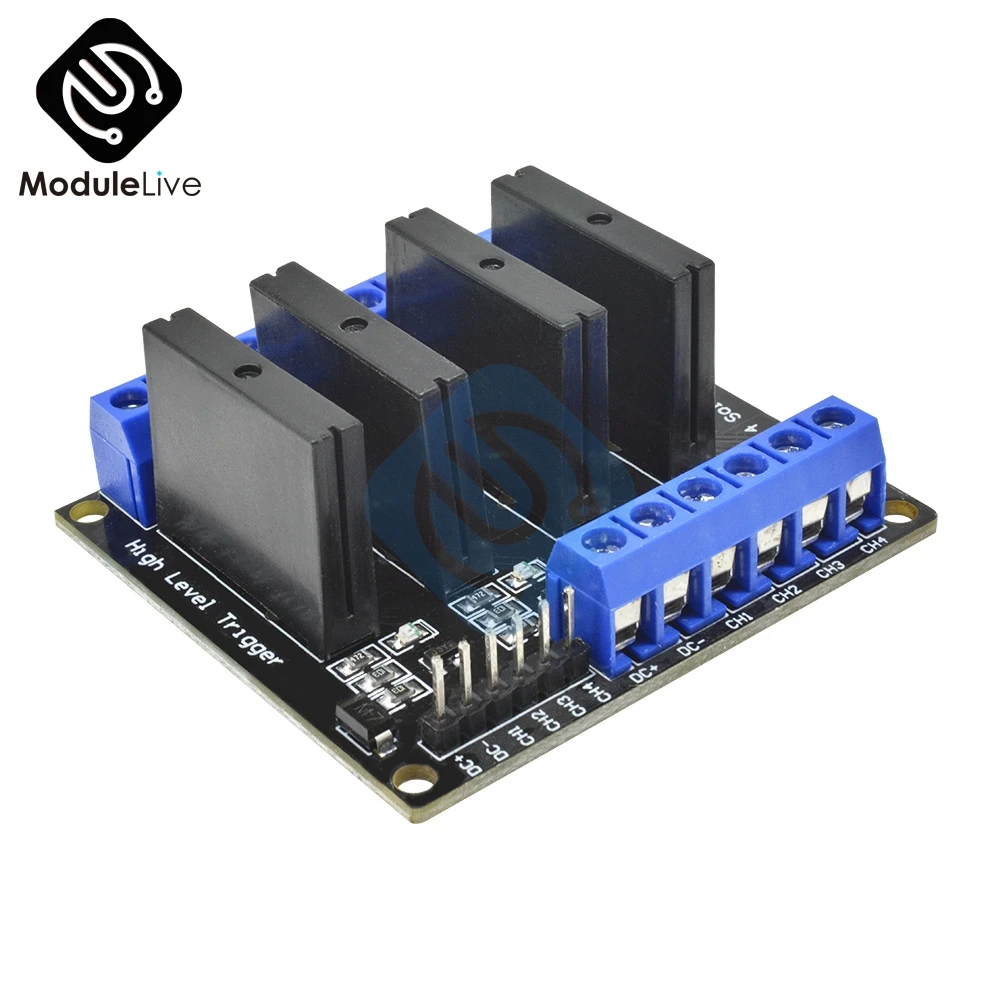

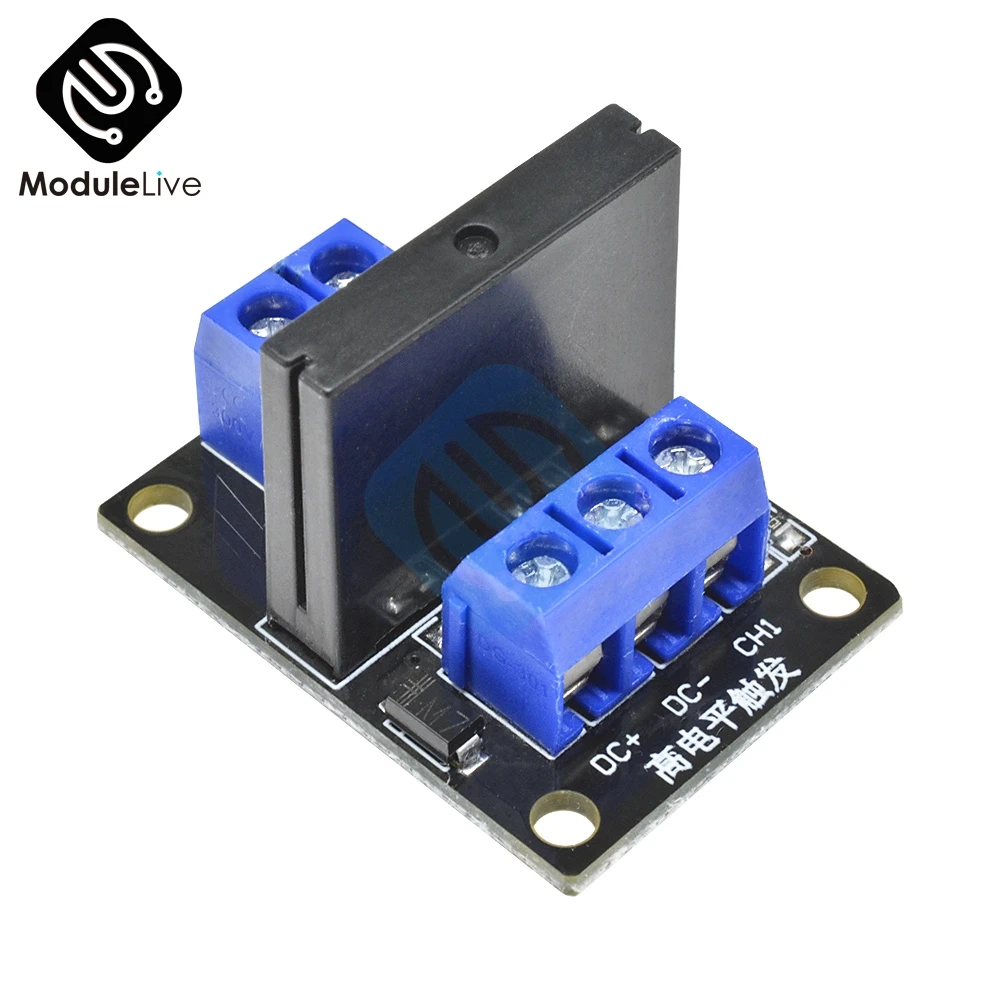

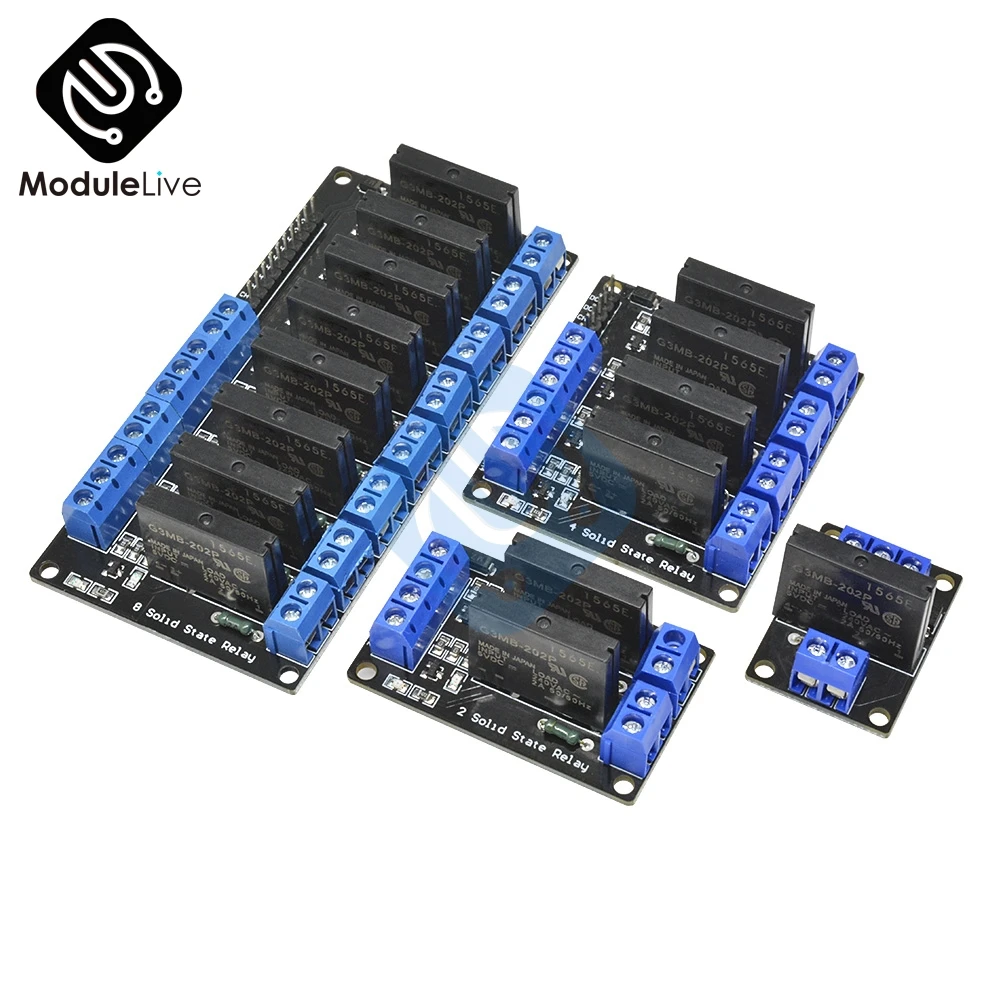

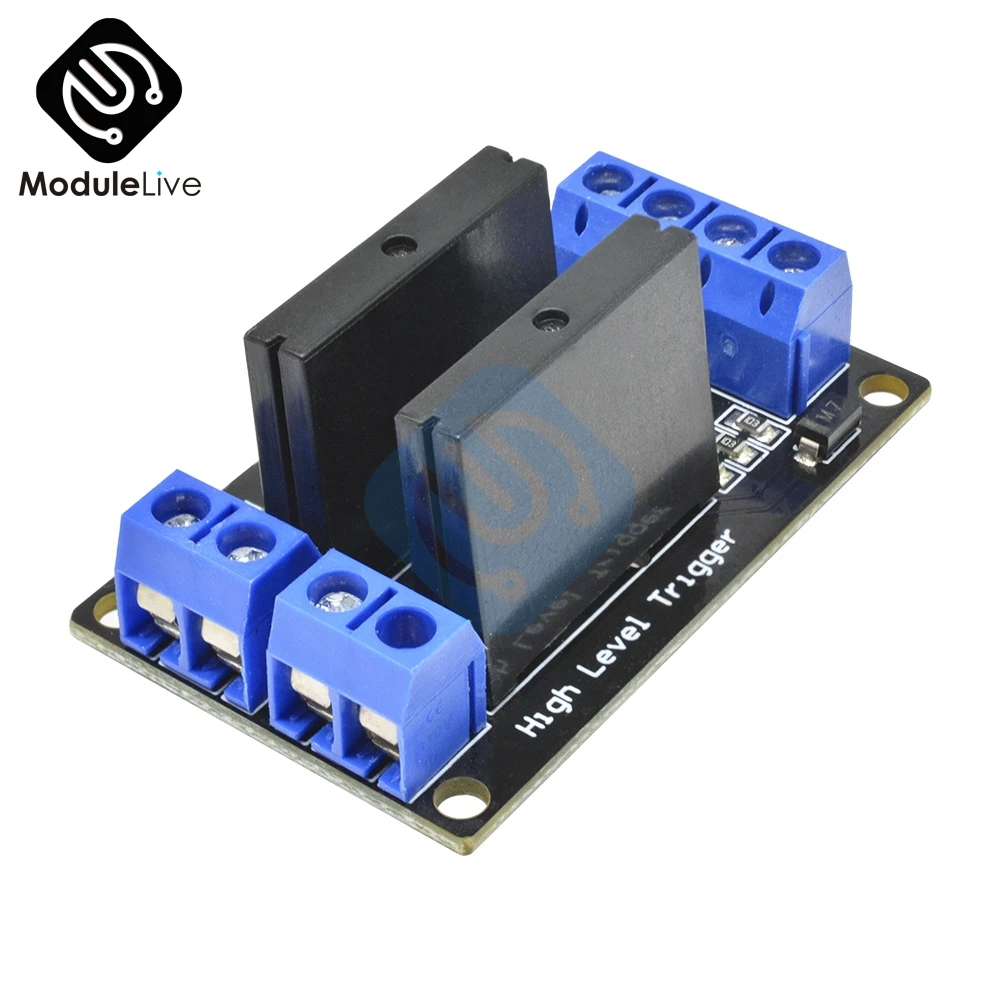

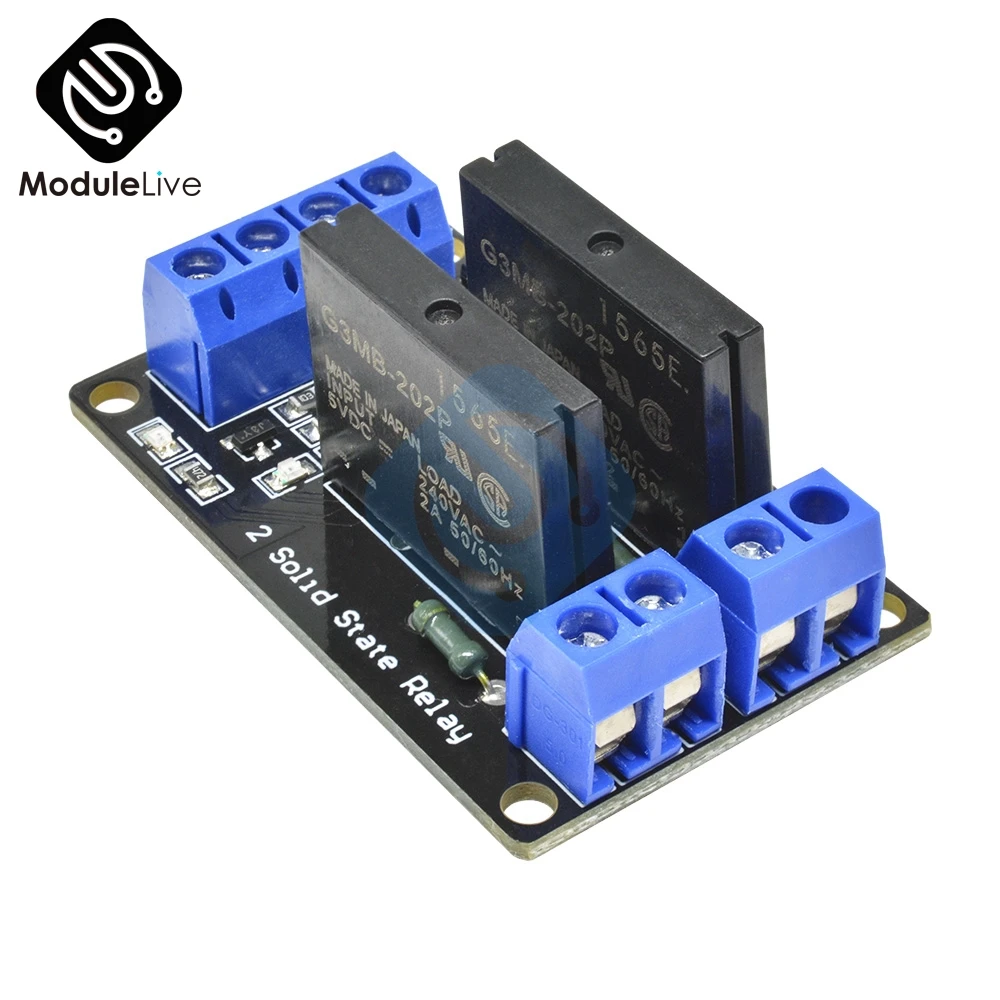

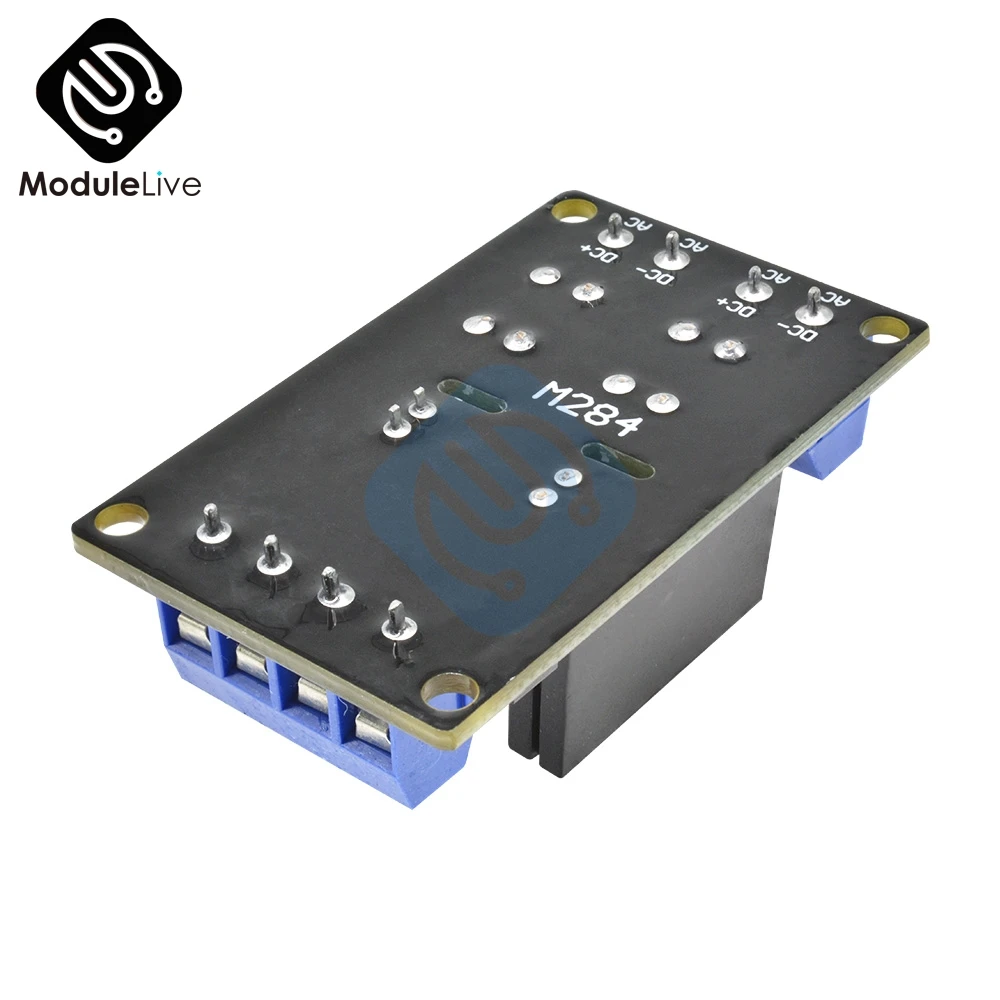

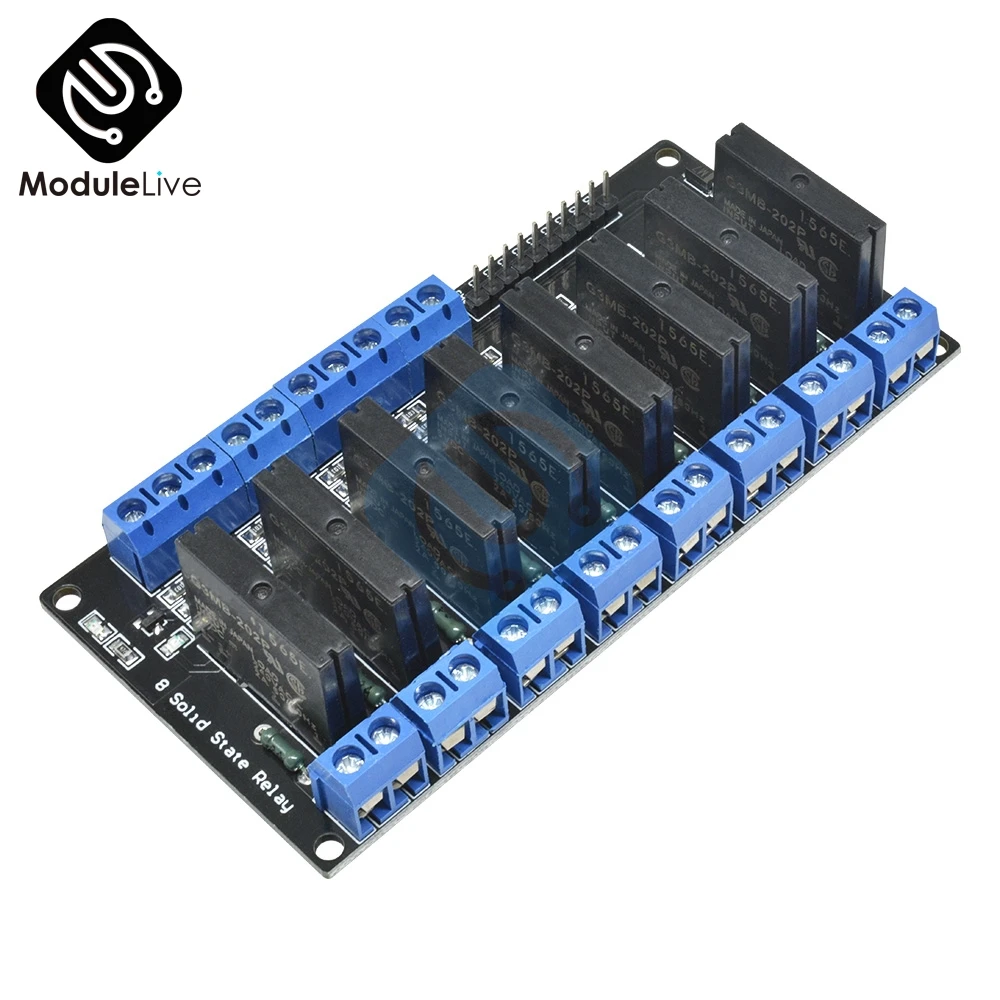

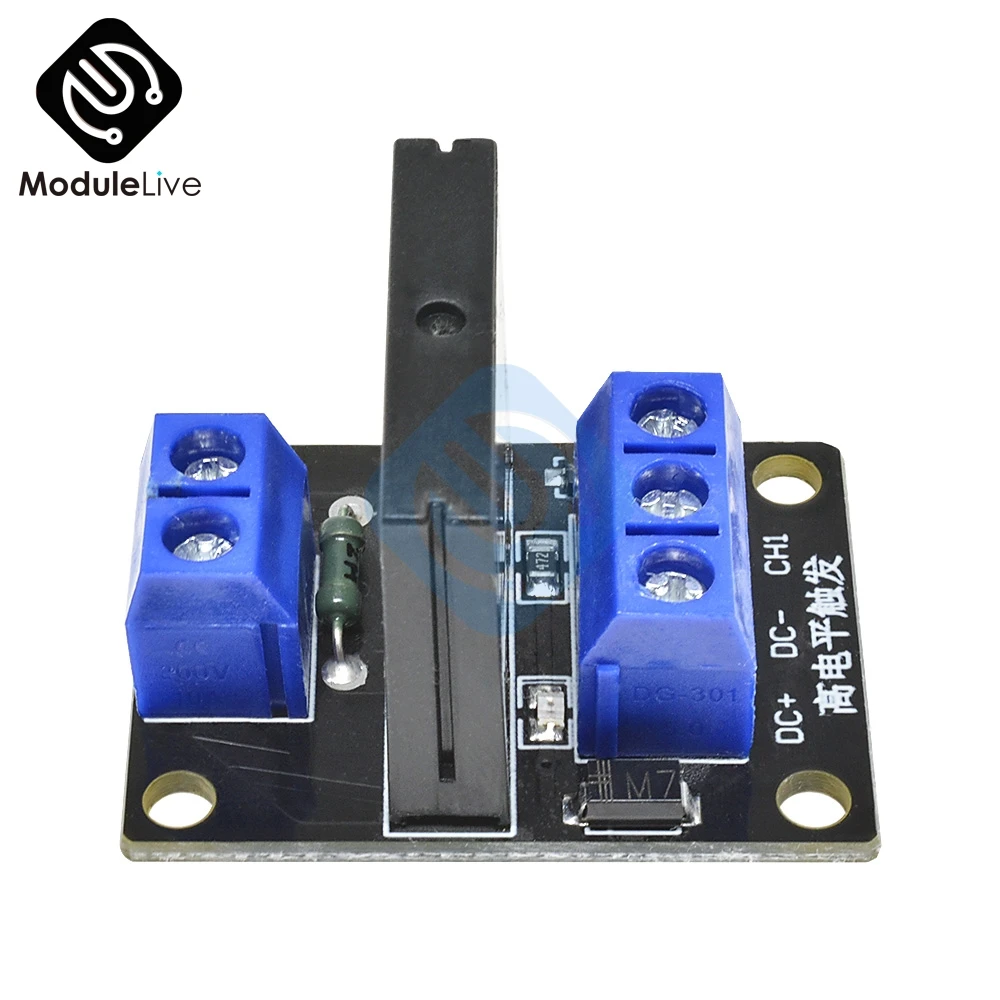

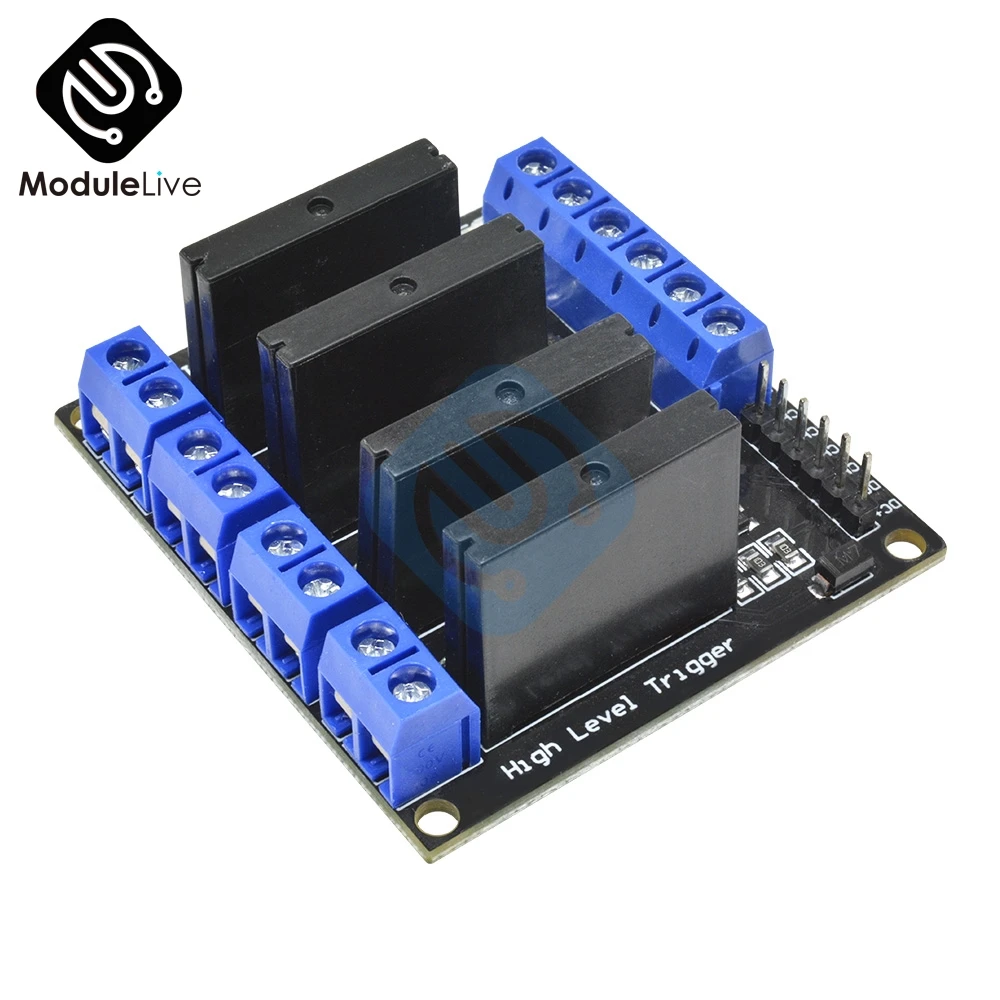

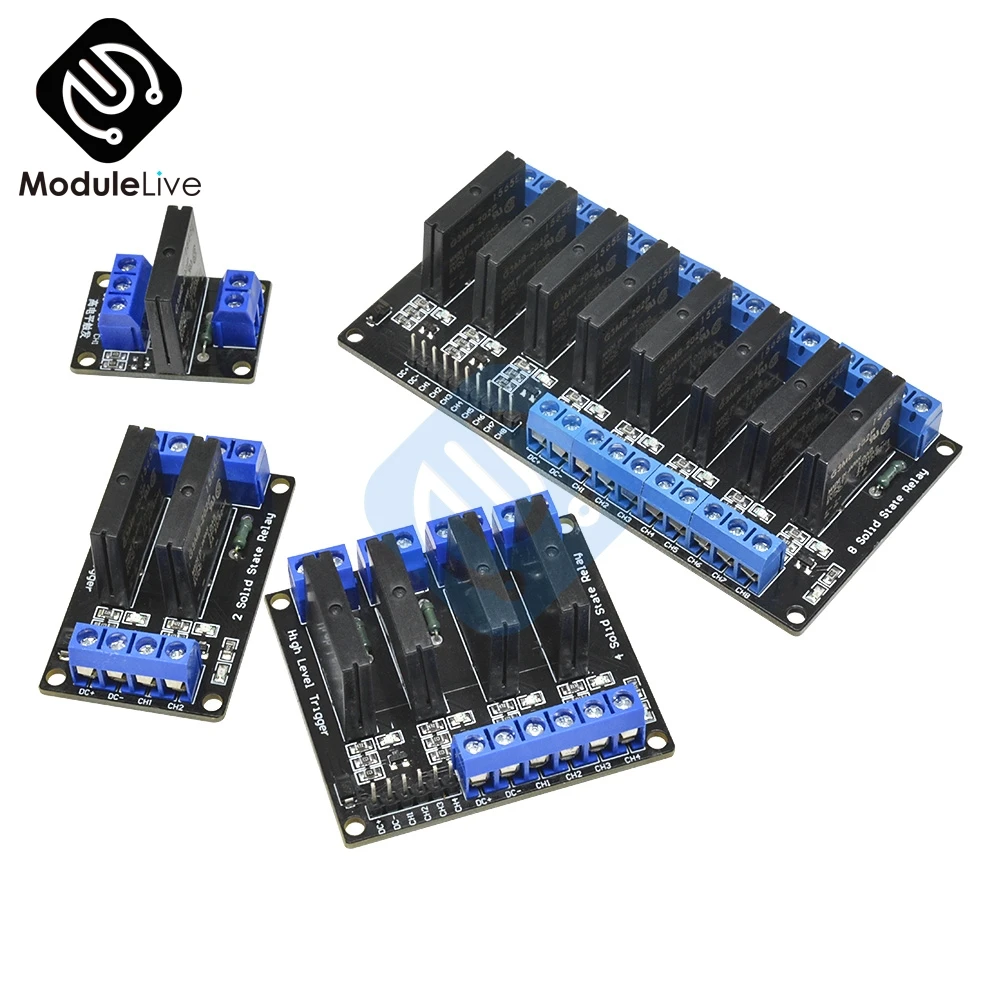

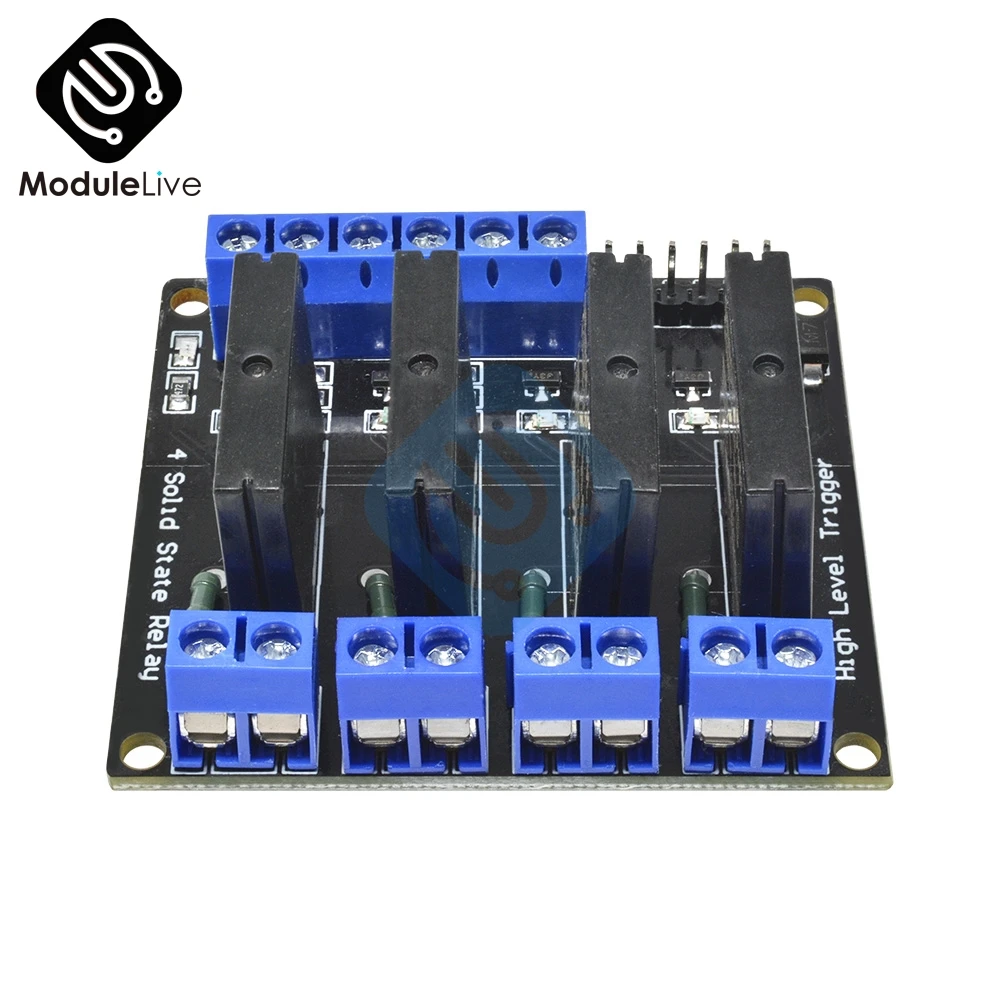

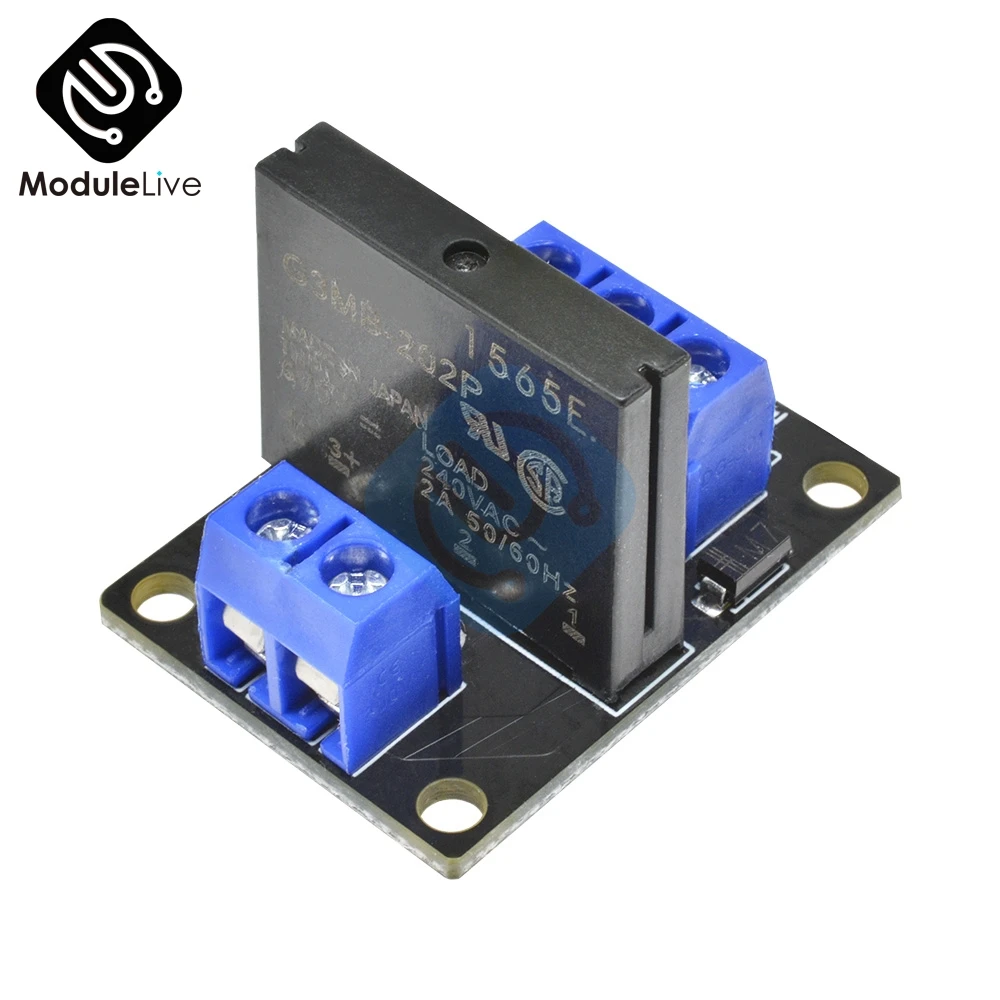

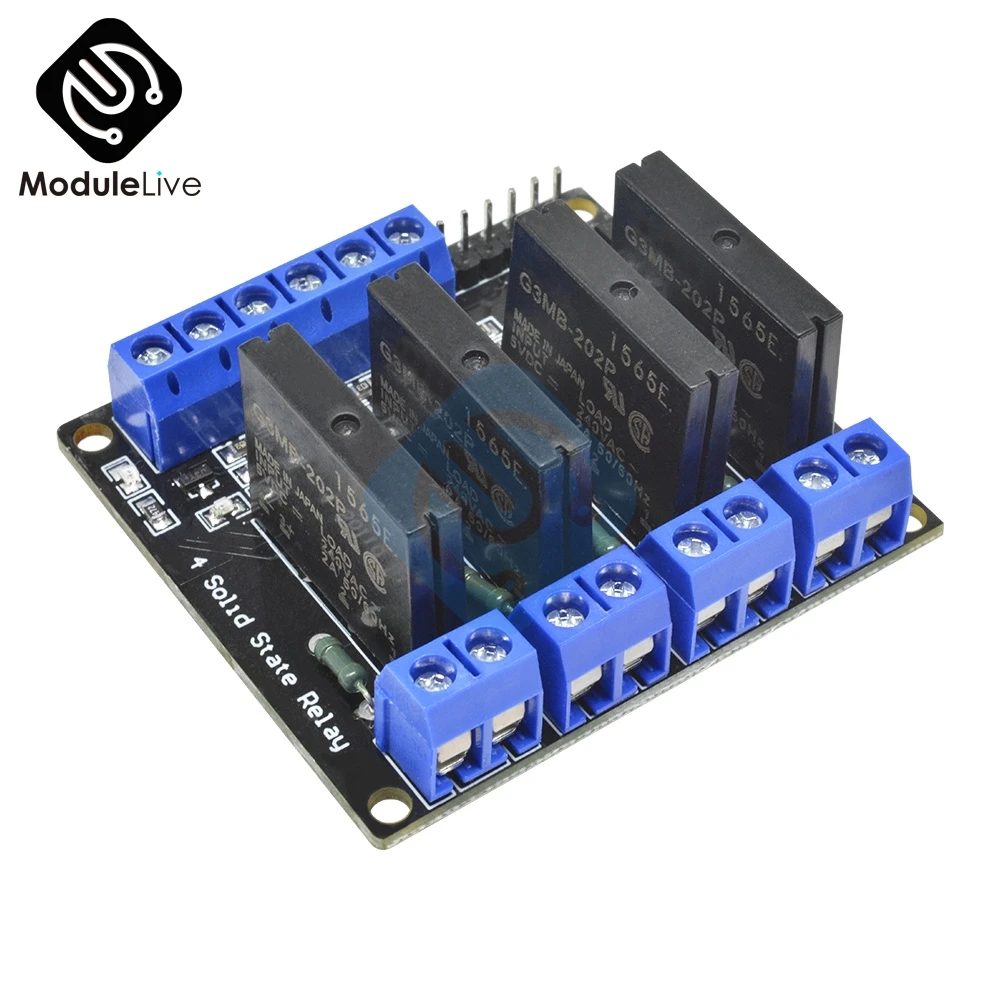

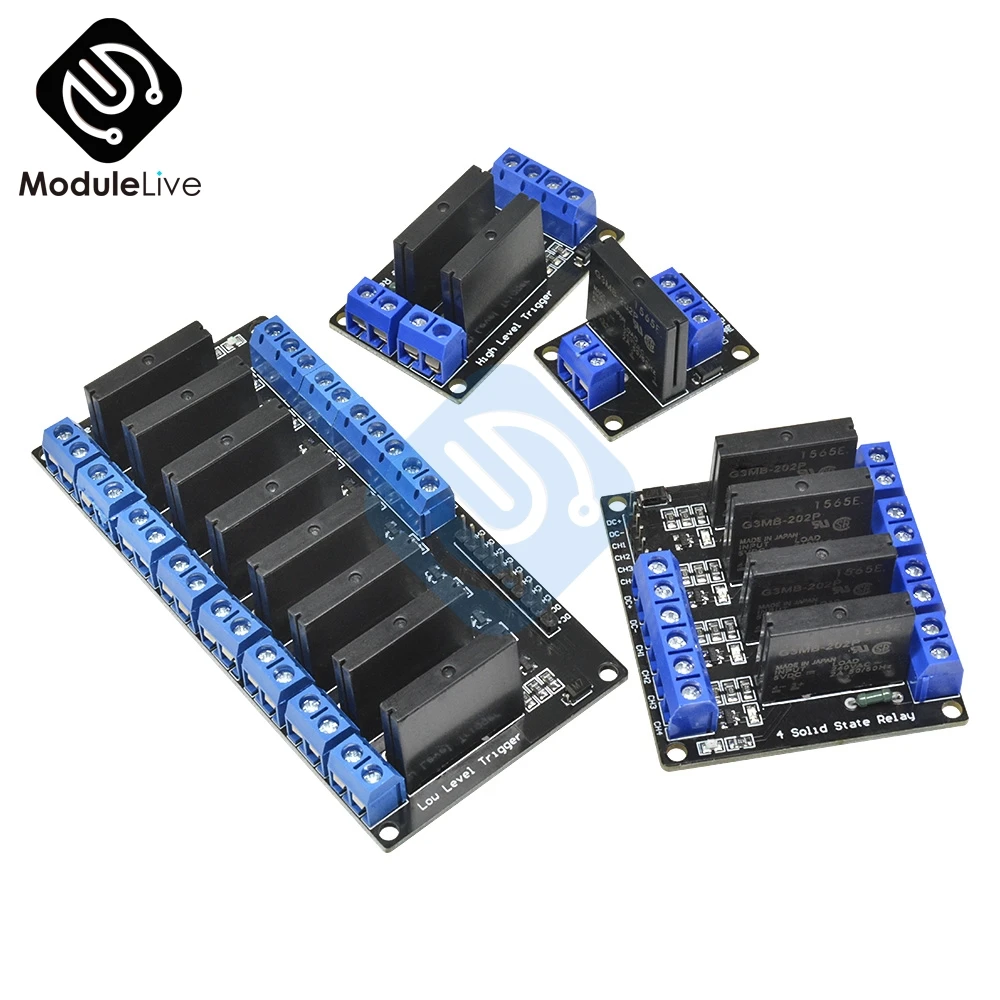

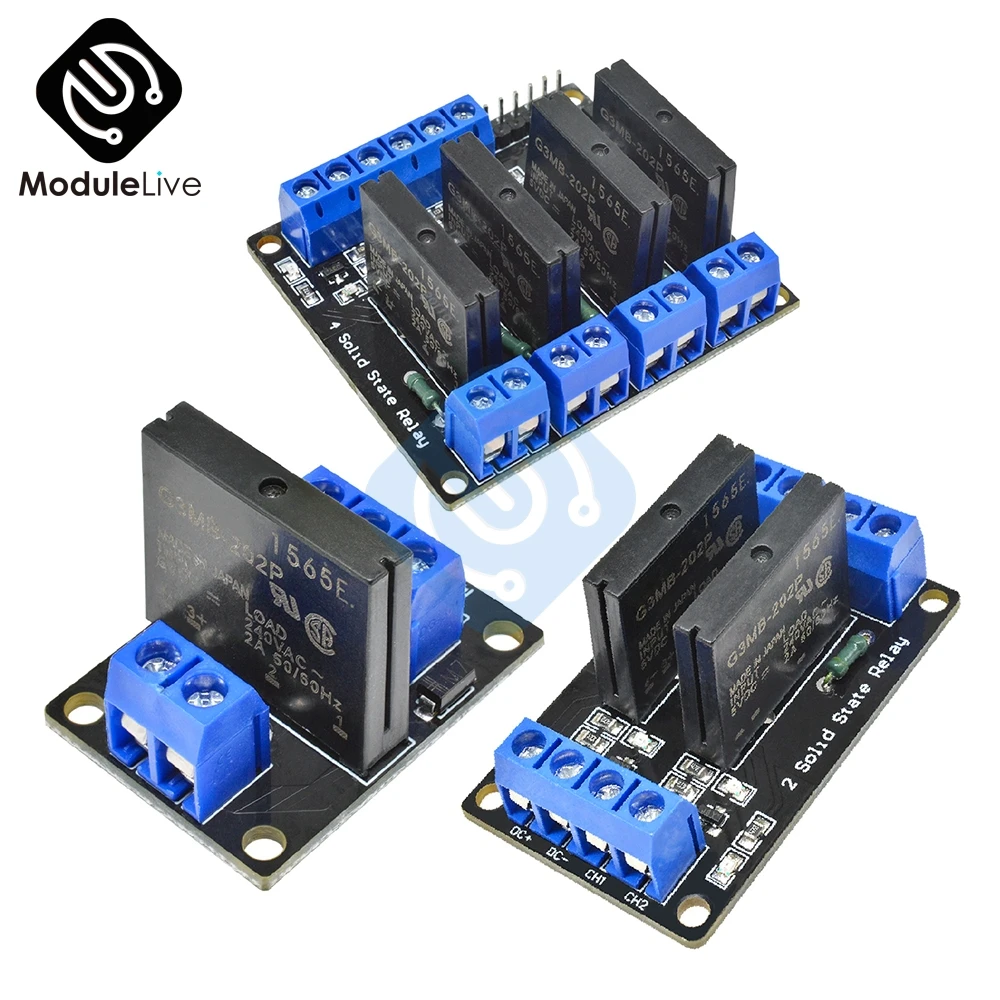

Релейный модуль постоянного тока 5 в 1 2 4 8 каналов 1-канальный 2-канальный 4-канальный 8 высокоуровневое твердотельное релейное пусковое устройство эффективная плата SSR AVR DSP для Arduino

2, размер: 57*55*25 (длина * ширина * высота) Вес нетто: 40 г 3. Входное питание: 5 В постоянного тока (160 мА) 4. Входное контрольное напряжение сигнала: (0-2,5 в состояние низкого уровня реле выключено) (Высокоуровневое реле 3,3-5 В)

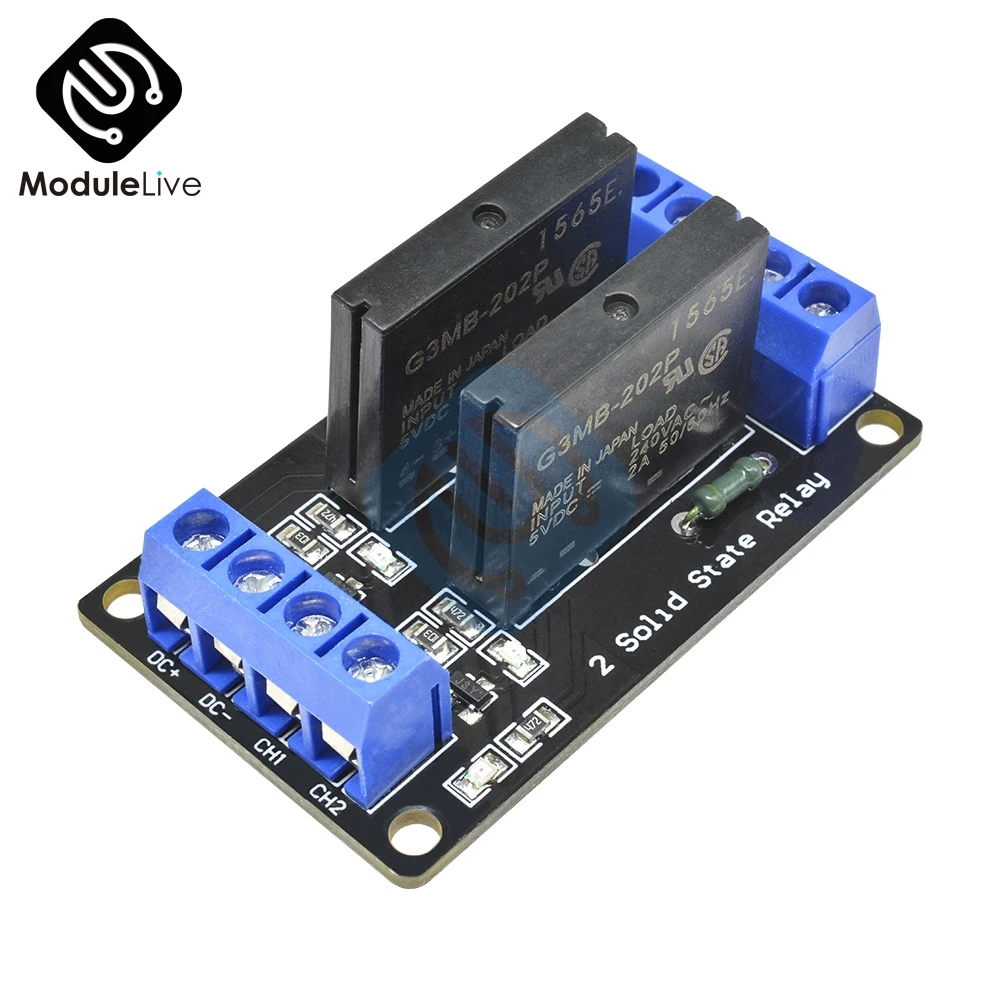

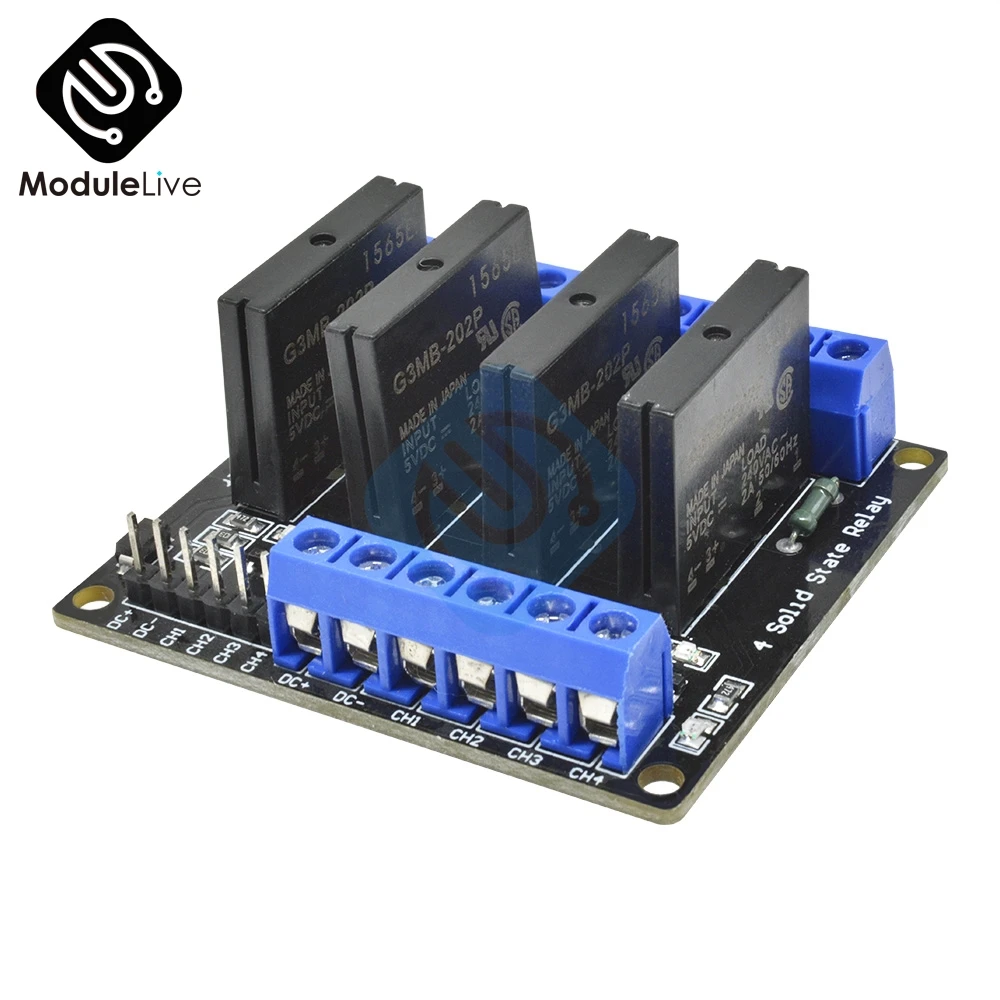

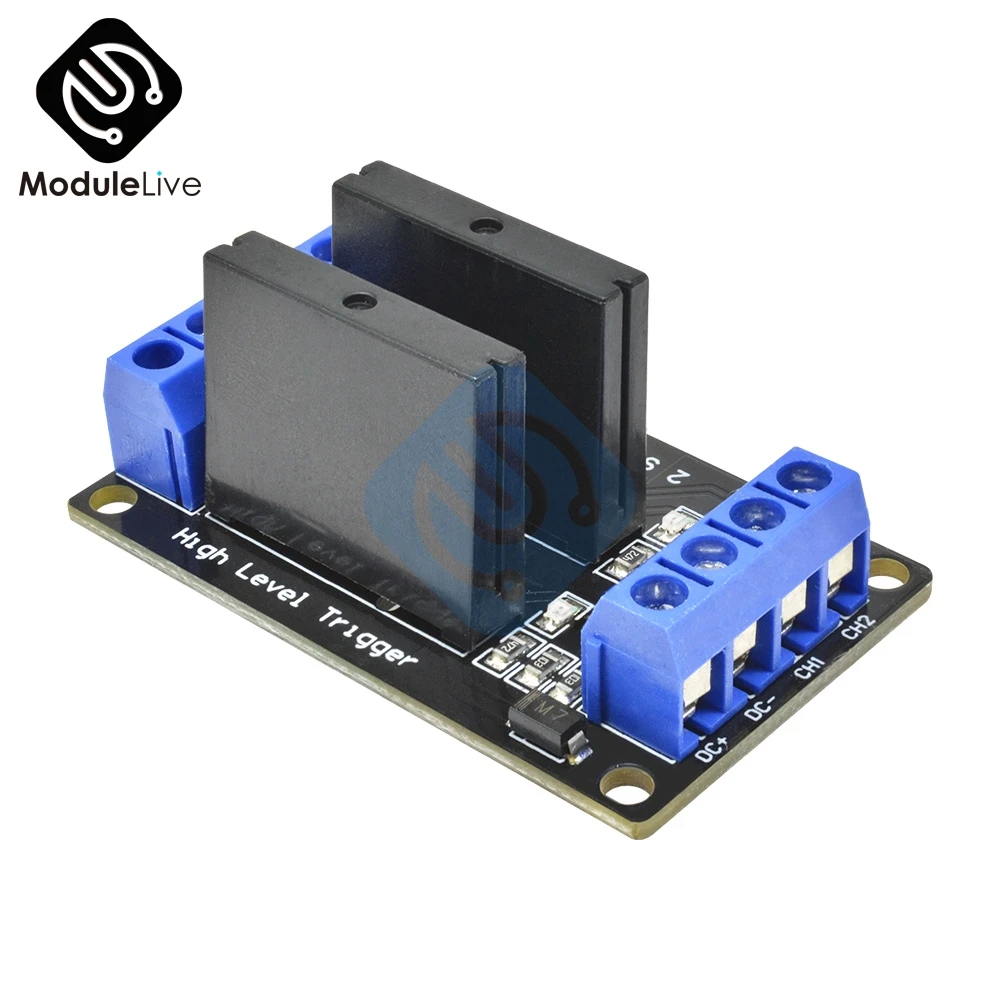

Интерфейс модуля: Входная часть: DC +: подключите источник питания положительным (нажмите реле напряжения питания) DC-: катод источника питания CH1: 1 релейный модуль сигнала триггера конца (высокий уровень триггера эффективный) CH2: 2 релейный модуль сигнала триггера конца (высокий уровень триггера эффективный) CH3: 3 релейный модуль сигнала триггера конца (высокий уровень триггера эффективный)

Высокий уровень и низкий уровень значения: Триггер высокого уровня относится к сигнальному Триггеру (IN) имеет положительное напряжение, а отрицательный полюс источника питания обычно находится между, И триггерный конец триггера, соединенный с положительным полюсом источника питания, когда триггер имеет положительное напряжение или достигает триггерного напряжения, Реле привлекает.

Версия статического напряжения рабочего тока триггерного напряжения, триггерного тока 1 способ 5V 0mA 13.8mA 3,3-5V 2mA 2 способа 5В 0ма 26,8ма 3,3-5В 2ма 3 способа 5V 0mA 37mA 3,3-5V 2mA 4 способа 5V 0mA 48mA 3,3-5V 2mA

Использование: Блок питания: источник питания должен соответствовать напряжению постоянного тока, реле напряжения

Посылка включает в себя:
