Последнее обновление: 03.03.2022
220 или 110 V Puhui T8280 PCB подогреватель ИК подогрева пластины T...
13 627,29₽
Последнее обновление: 13.04.2022

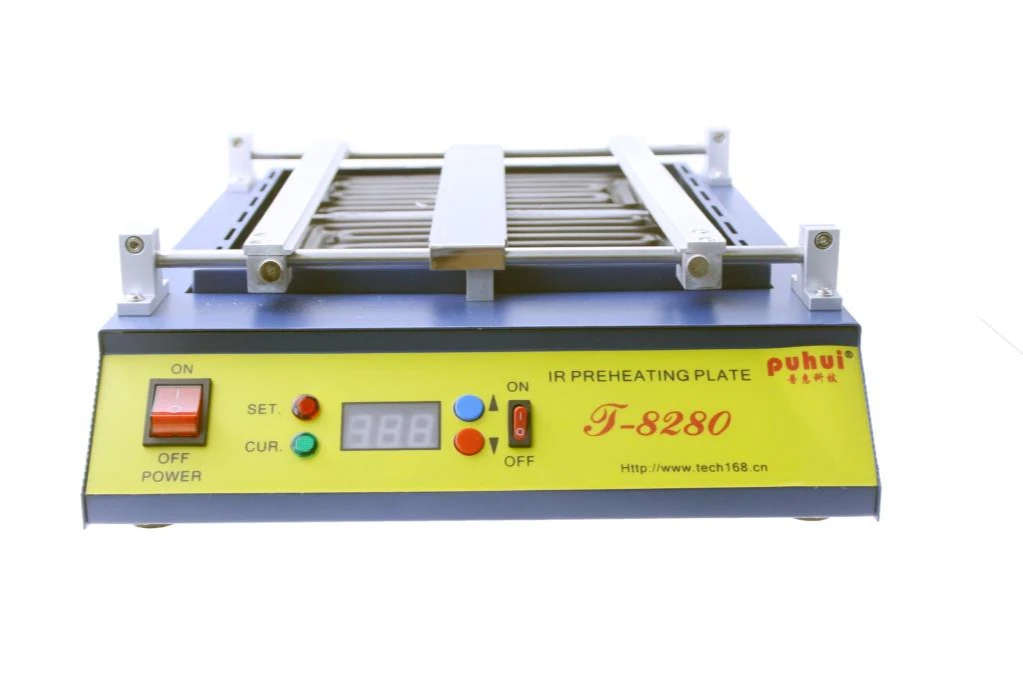

T-8280 печь для предварительного нагреваT8280Инфракрасная пред-нагревательная станция для пайки PCB SMD BGA
1. Эта машина выбирает инфракрасный компонент, чтобы дать тепло, которое независимое исследование, принимает передовую интеллектуальную температуру PID, точно контролирует температуру.
2. T-8280 может достигать тепловой платы PCB и компонента, который содержит свинец или нет, особенно для частей BGA и SMD.
3. Используйте инфракрасное тепло, легко резать, пропорции тепла, не имеют потока sirocco. Не переносите мелкие компоненты на печатную плату, гарантируйте качество сварки.
4. Эта машина имеет тепловую систему 600 Вт, широко до 280х270мм. Может использоваться вместе с ручным инфракрасным сварочным T-835.
5. Легко управлять, вы можете управлять им через легкое обучение.
Технический параметр
Технический параметр
Верстак Размер
410x316mm
Номинальное напряжение и частота
110V60/50 Гц
Полная Потребляемая мощность станка
1600W
Подогрева плиты мощности
1500W
Прегрелка Размер
280x270mm
Нагревательная пластина с регулируемой температурой
0-450 c
Основные Компоненты:

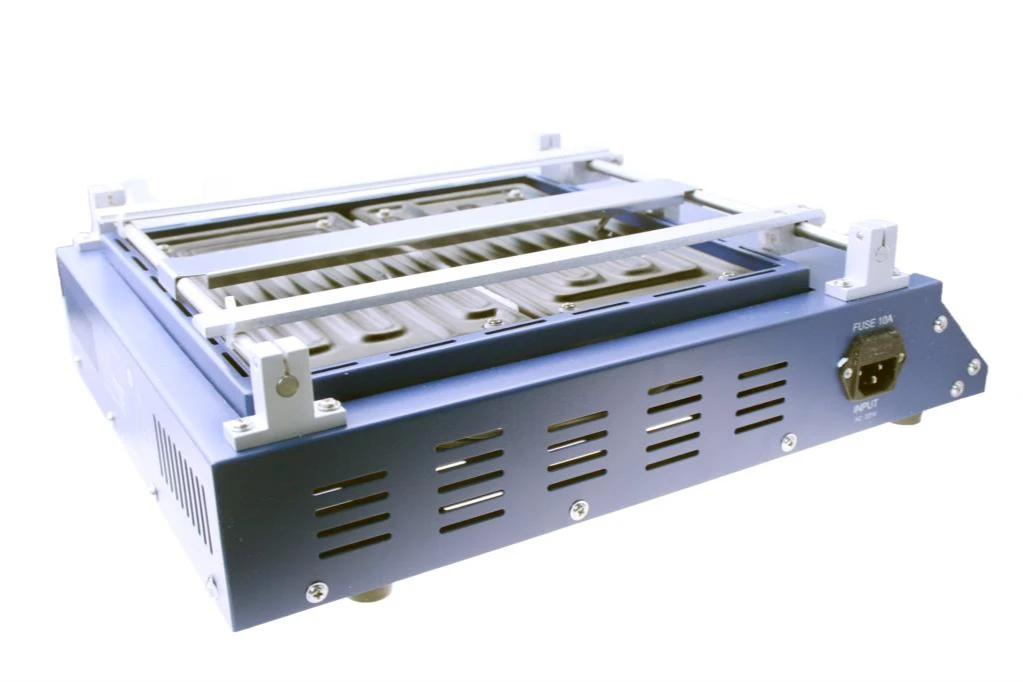

Нагревательная пластина основного корпуса
1
Температура датчик
1
Печатная плата держатель
1

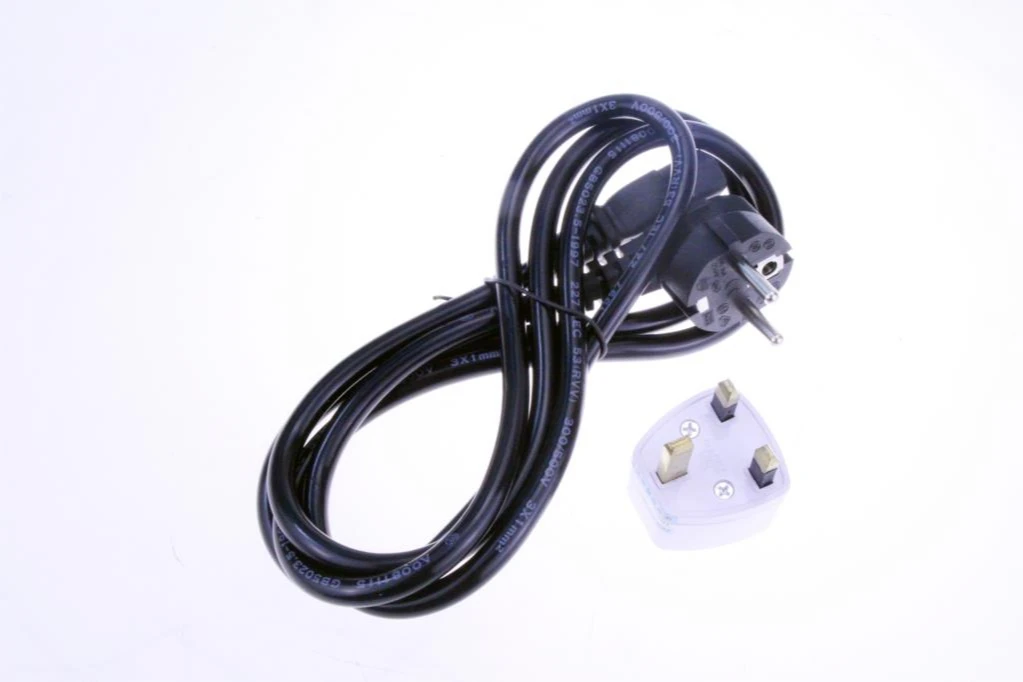

Мощность линии
1
Объяснение функций основного компонента:
Управление инструкции по уходу за изделием
1. Осмотрите машину, а затем откройте ее
Проверьте Подключение линии электропередач.
Включите переключатель питания. Позволяет T-8280 Мощность-на-Тесты (POST), чтобы закончить. После этого в настройках температуры будет отображаться последнее используемое значение.

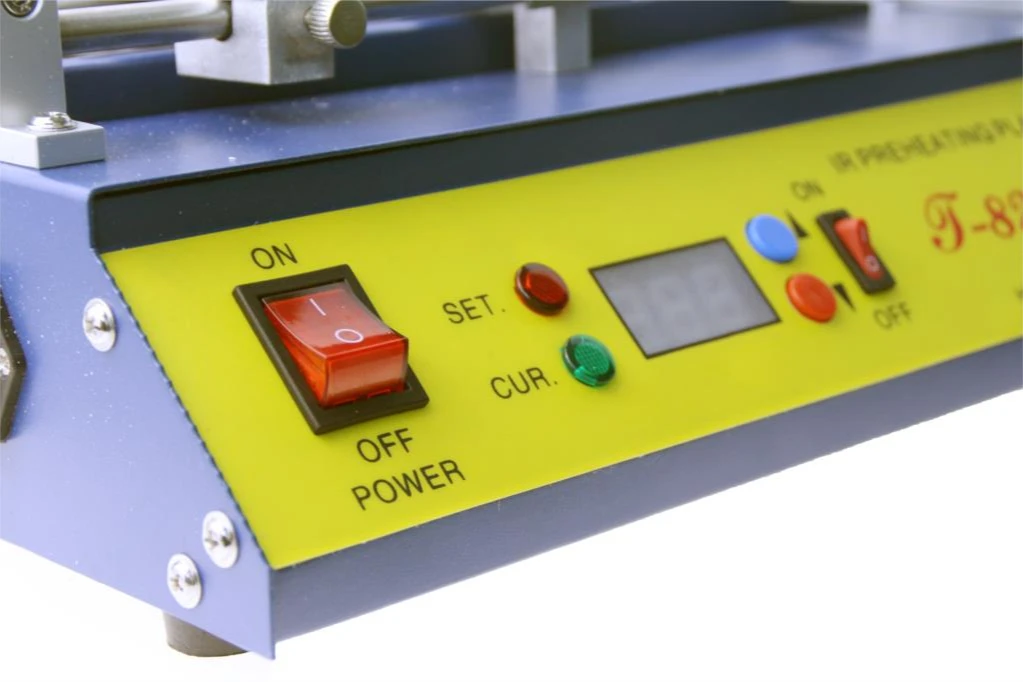

Черный переключатель на передней панели используется для управления инфракрасной нагревательной пластиной; Нажмите синюю кнопку (вверх), красную кнопку (вниз), может регулировать температуру инфракрасной нагревательной пластины между 0 C и 450C. Нажмите кнопку «ON», инфракрасная нагревательная пластина начинает работать, нажмите «OFF», она перестает работать.
2. Работа досок для подогрева печатных плат
(1) размещение и Настройка платы PCB:
В соответствии с размером платы PCB, отрегулируйте держатель платы PCB, затем поместите плату PCB и зафиксируйте регулировочную ручку.
В соответствии с размером печатной платы и технологическими требованиями к сварке, нажмите синюю кнопку (вверх) и красную кнопку (вниз), регулируйте выходную температуру нагревательной пластины между 0C и 450C
(2) Подогрев открытый и закрытый:
Нажмите кнопку «ON», откройте нагревательную пластину около 3-5 минут, чтобы температура была значением настройки, а затем выполните следующий шаг.
Отделка, нажмите «выключить», предварительно нагревательная пластина перестает работать.
Внимание: Не закрывайте выключатель питания до полного охлаждения машины.
Набор температуры предварительного нагрева: если плата PCB содержит свинец, отрегулируйте температуру инфракрасной нагревательной пластины до 100-120C; Если нет, отрегулируйте до 120-140C. Вы также можете установить температуру предварительного нагрева в соответствии с опытом и технологиями пользователей.
3. Установка и настройка машины:
Тип подогрева нагревательной пластины включает в себя: Общий поток давления-через способ нагрева и способ регулировки уровня PID. Вы можете настроить его в соответствии с допуском предварительного нагрева. Вообще говоря, если температура предварительного нагрева ниже 250 с, выбирает метод корректировки PID процент; И если температура предварительного нагрева выше 250C, используйте общий поток давления через нагрев.
Метод модуляции:
1. Нажмите кнопку включения питания, дисплей: C =?
2. Нажмите выбрать 0 или 1, каждое нажатие изменяет статус один раз,
C = 0-это PID процентная регулировка, C = 1-Переключение.
3. Нажмите OK
Меры предосторожности
1. После окончания, не отключайте питание немедленно; Убедитесь, что инфракрасная нагревательная пластина полностью охлаждается.
2. Держите вентиляцию свободной от протекания, инфракрасная нагревательная пластина чистая, используйте обезвоженный спирт регулярно чистите его
3. Высокотемпературная работа, обратите внимание, избегайте ожогов.
4. Если вы не используете устройство в течение длительного времени, вам лучше снять штекер источника питания
