ISP Header 01 ISP для Xeltek адаптер superpro предназначенный для загрузки линейного программатора IC тестовая подставка ISP-HEADER01

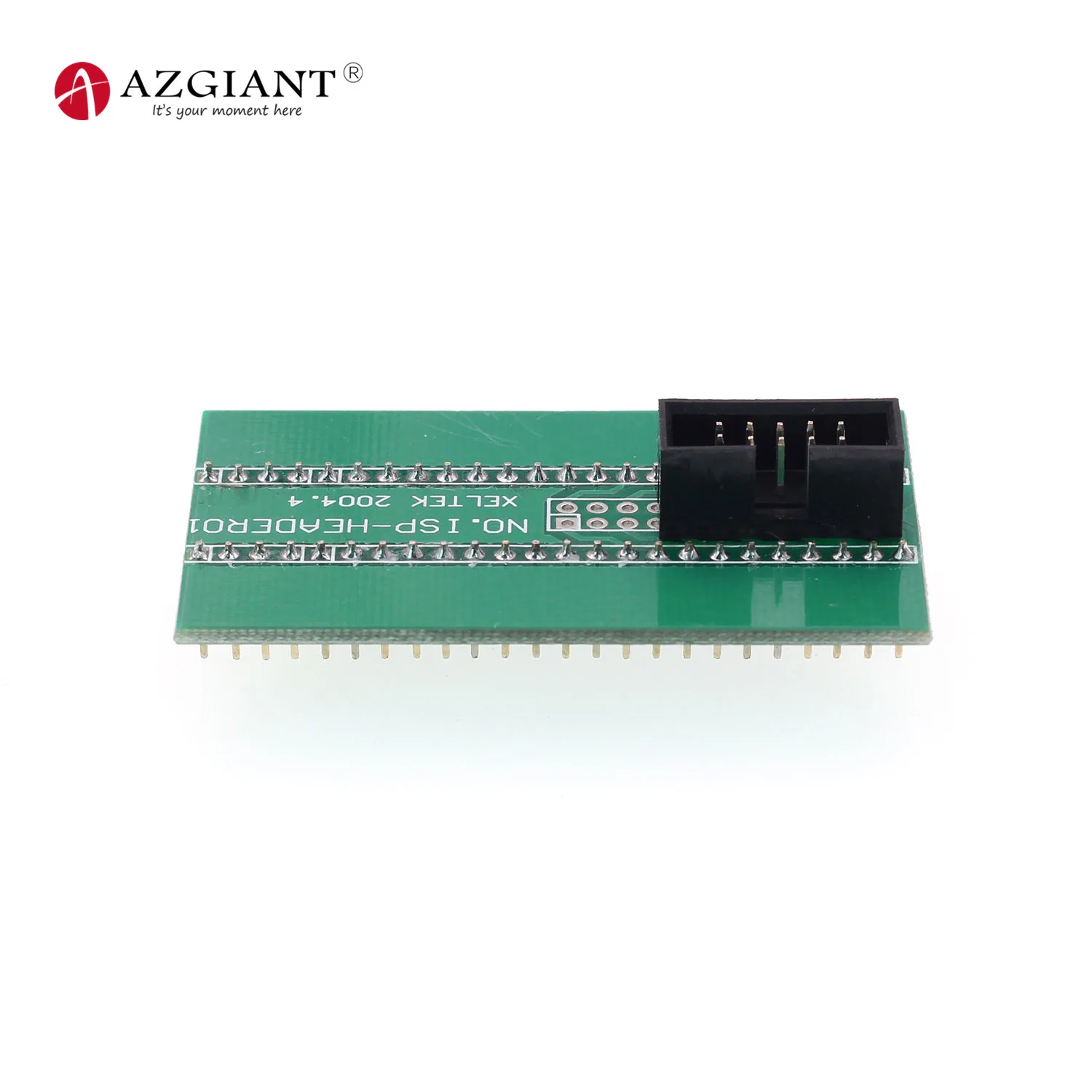

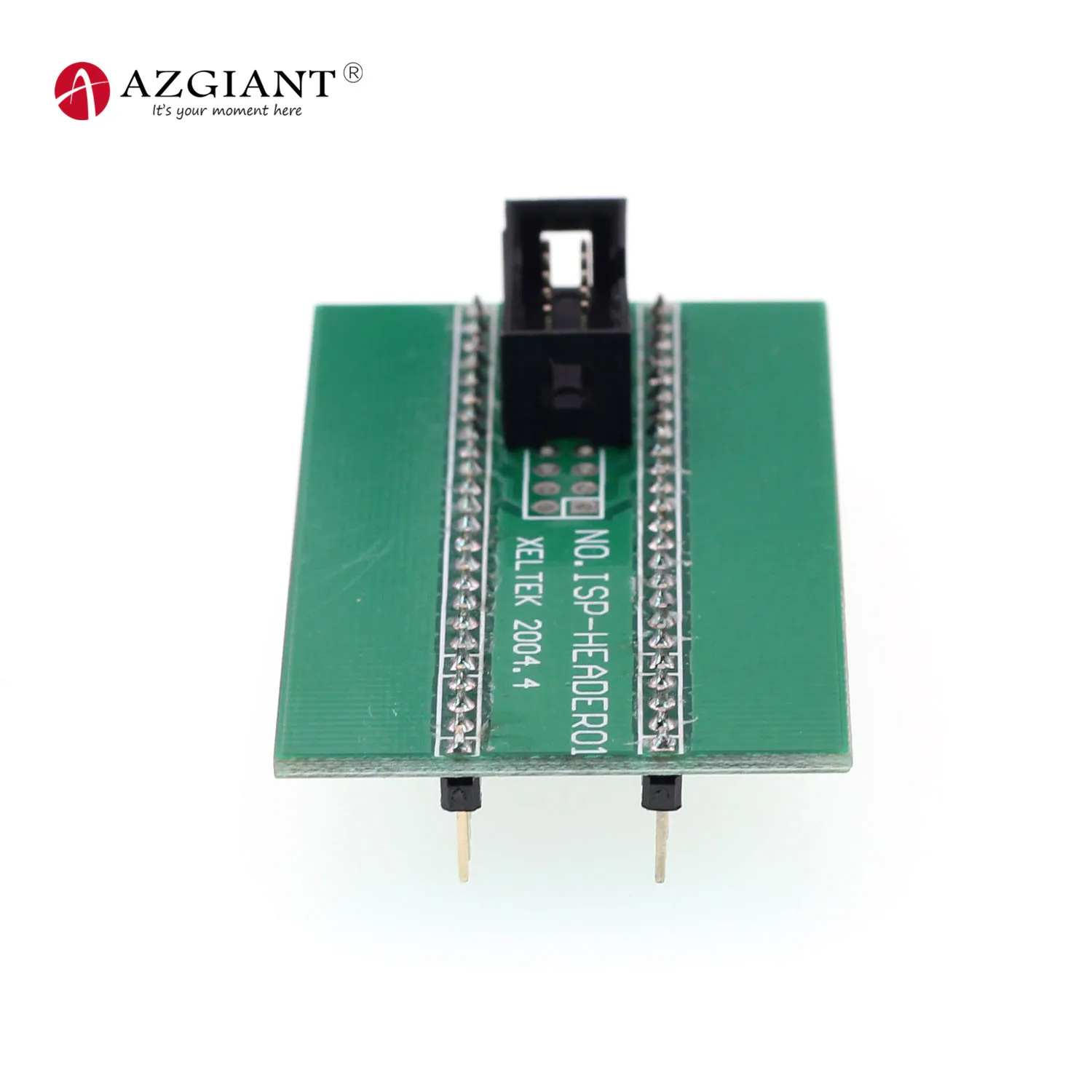

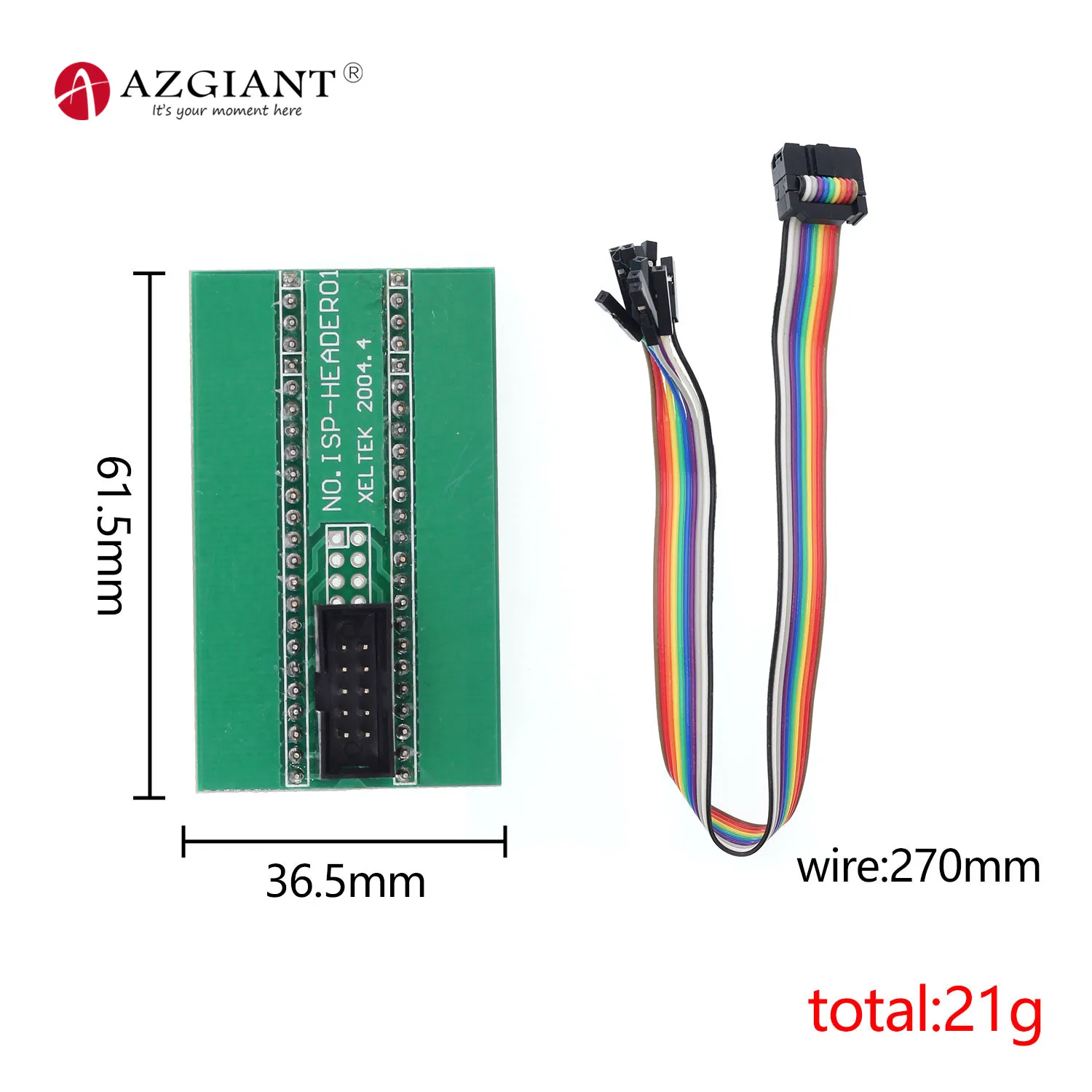

Нижняя печатная плата: ISPHeader01 W * L (мм): шаг (мм):

Как использовать мой ISP Xeltek адаптер, ISP-HEADER01? Конец печатной платы заголовка помещается в нижней части, обоснованной на молнии гнезда программиста. См. Рис. A.5.1. Рис. A.5.1.

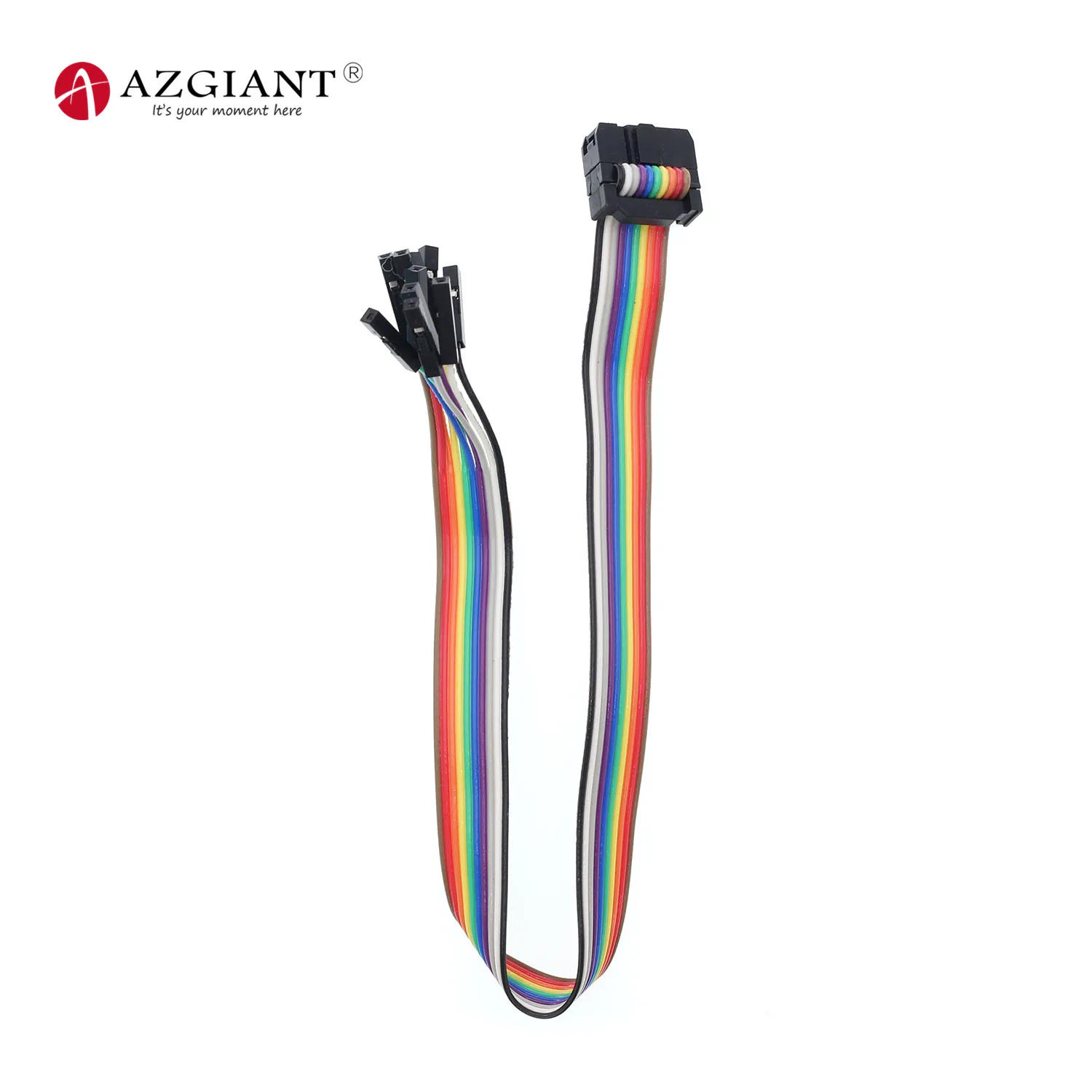

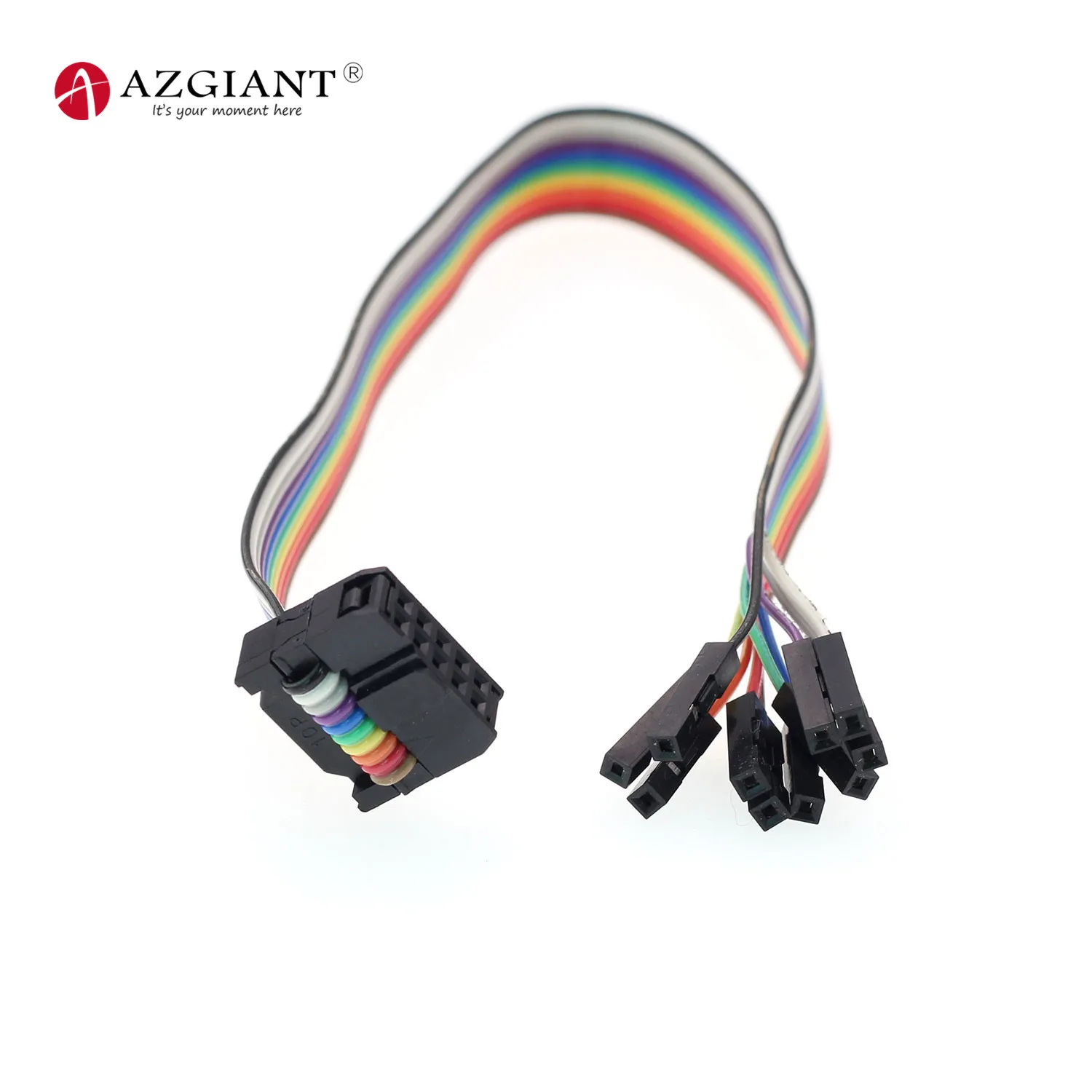

Кабели ISP могут использоваться с выбранными параллельными программистами для последовательного программирования.

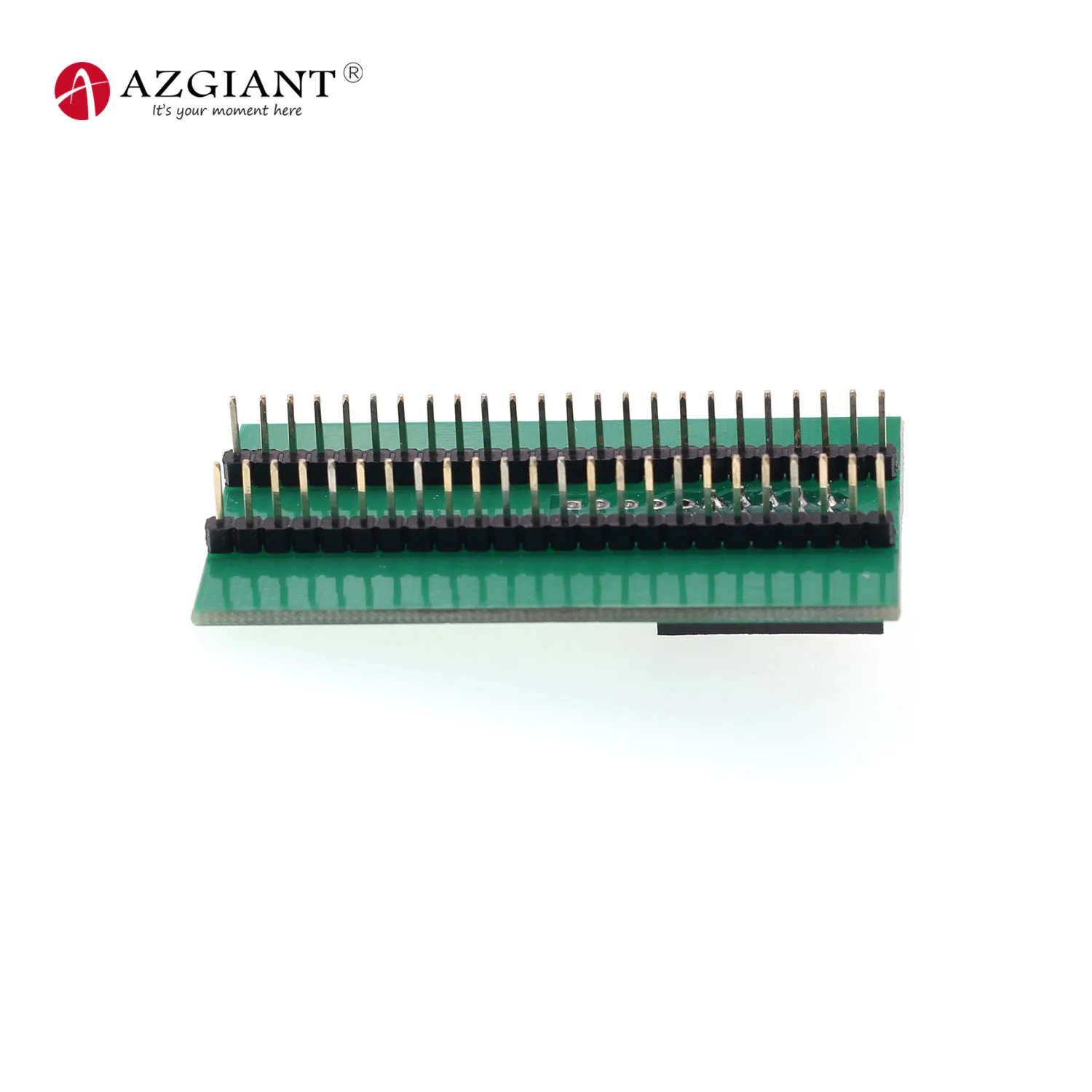

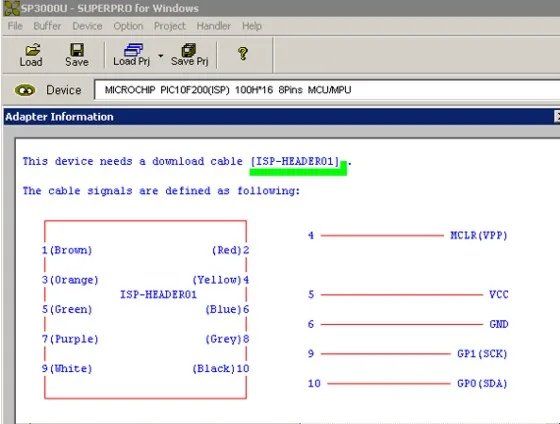

Выберите свой встроенный чип на нашем программном обеспечении. Если режим программирования ISP поддерживается под вашим программистом, отметка ISP будет указана перед номером части вашего чипа на нашем программном обеспечении. Выберите это имя устройства на нашем программном обеспечении. Появится окно с информацией о адаптере, указав, какие контакты будут использоваться на вашем чипе и с какой цветовой сигнальной линией, с ISP-HEADER01, это связано. Например, см. Рис. A.5.2 для информации о адаптере для микрочипа (ISP)PIC10F200. Рис. A.5.2 ISP Header-01 адаптер Pinout информация Конец PCB адаптера состоит из 48 контактов, двойной в линии. Используются только последние 5 штифтов каждого Столбца штифтов. Итак, это всего лишь 10 штыревой разъём. Вот схема расположения штифта: Pin #1 --> коричневый Pin #2 --> оранжевый Pin #3 --> зеленый Pin #4 --> фиолетовый Pin #5 --> белый Pin #6 --> черный Pin #7 --> серый Pin #8 --> синий Pin #9 --> желтый Pin #10 --> Красный
